Willkommen! Orders Die nachfolgende Präsentation führt Sie

Präsentation zum Thema: "Willkommen! Orders Die nachfolgende Präsentation führt Sie"—  Präsentation transkript:

1

2 Willkommen! Orders Die nachfolgende Präsentation führt Sie
durch eine Einführung in unsere Komponente Orders

3 Orders-Verarbeitung EDI-Konverter R/3 ORDERS Auftrag DELORD TAM / LZM
ORDCHG Vor- und Nachlaufroutinen Bearbeitungs- und Analyseoberfläche LZM/TAM- Unterstützung Kundenauftrag per EDI (IDOC) EDI-Konverter R/3 im Standard Bensberg

4 Prüfverfahren

5 Die Prüfverfahren stellen sicher, dass problembehaftete Bestellungen und Bestell-Änderungen (IDOC) erkannt werden Je Prüfverfahren kann entschieden werden, ob ein Prüffehler zu einer Unterbrechung der Verbuchung führt, ein Anwender per Mail informiert oder der Fehler zur späteren Analyse nur gespeichert wird Eingebettet in den EDI-Eingang. Alle aktivierten Prüfungen werden bei jedem Verbuchungsversuch durchlaufen (ALE, BD87, Workflow, Bensberg-Oberfläche.....) Aktivierbar je Auftraggeber und Auslieferungswerk. Transparent wenn nicht aktiviert, d.h. parallele Verwendung mit anderen Monitoren Jedes Prüfverfahren ist differenziert einstellbar und hat eine eigene Analyseoberfläche Prüfverfahren

6 Prüfverfahren Rückstand Mengenabweichungen bei Auslieferungsaufträgen Mindest- / Maximalmengen Texte Inhalt Stammdaten Erweiterte Prüfverfahren, aktivierbar je Auftraggeber und Auslieferungswerk: Globale IDOC-'Bremse'

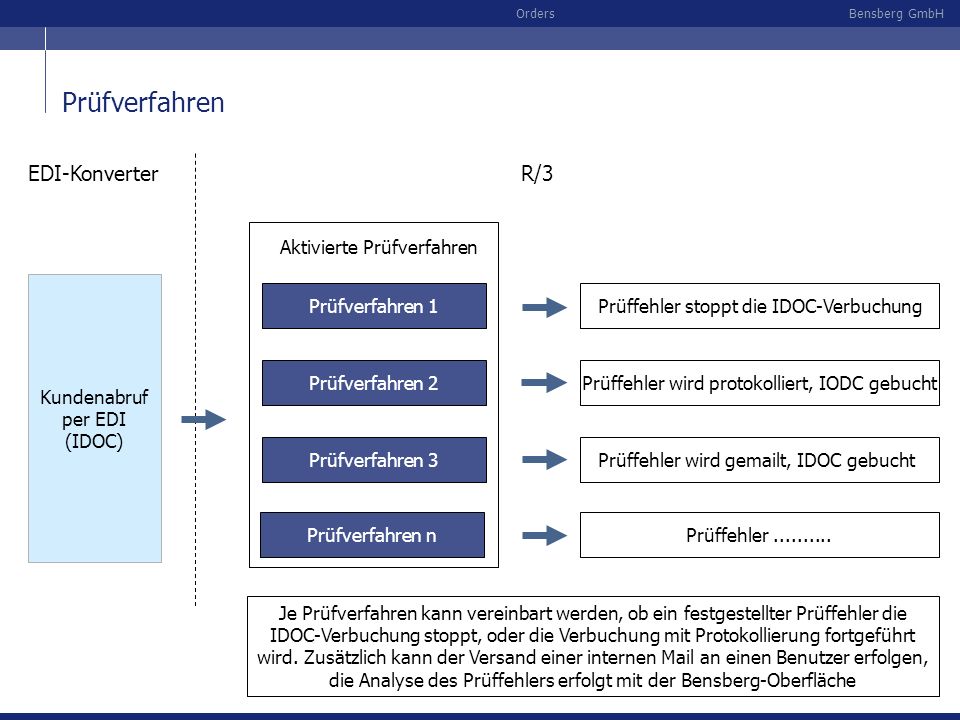

7 Prüfverfahren EDI-Konverter R/3 Prüfverfahren 3 Prüfverfahren 1
Kundenabruf per EDI (IDOC) EDI-Konverter R/3 Aktivierte Prüfverfahren Prüfverfahren n Prüffehler stoppt die IDOC-Verbuchung Prüffehler wird protokolliert, IODC gebucht Prüffehler wird g t, IDOC gebucht Prüffehler Je Prüfverfahren kann vereinbart werden, ob ein festgestellter Prüffehler die IDOC-Verbuchung stoppt, oder die Verbuchung mit Protokollierung fortgeführt wird. Zusätzlich kann der Versand einer internen Mail an einen Benutzer erfolgen, die Analyse des Prüffehlers erfolgt mit der Bensberg-Oberfläche

8 Prüfverfahren 'Beispiel Mengenabweichungen - Zeitfenster'
Einteilungen im 'LZM' - Lieferplan Einteilungen 'TAM' im DELORD - IDOC 10 Tage 10% Warnung 20% Fehler 3 Wochen 30% Warnung 40% Fehler 1 Monat 20% Warnung 25% Fehler 5% Warnung 8% Fehler

9 Routinen

10 Die Vorlaufroutinen ermöglichen die Behandlung der IDOC-Daten und/oder des Umfelds bevor der IDOC gebucht wird. Beispiele für mögliche Anwendungen: Erweiterung der IDOC mit fehlenden Informationen, die für eine reibungslose Verbuchung notwendig sind. Entweder automatisierte Beschaffung oder Nachfrage beim Anwender. Überprüfung von IDOC-Informationen und Nachfrage beim Anwender wie verfahren werden soll. Beispiel wäre eine Auslaufsteuerung von Materialien, wo der Anwender das angefragte Material durch ein Neues ersetzen kann (ggf. mit Mengenanpassung). Entfernen nicht gewünschter IDOC-Positionen, weil z.B. das Material nicht bekannt ist. Bei Bestelländerungen kann z.B. der Status von Fertigungsaufträgen geprüft werden. Die Nachlaufroutinen ermöglichen die nachträgliche Anpassung des entstandenen Auftrags. Beispiele für mögliche Anwendungen: Nachträgliche Anpassung von Konditionen im Auftrag, weil z.B. der Bestellwert eine bestimmte Grenze überschreitet. Interaktive Kommunikation mit dem Anwender. Starten von Folgeprozessen, die direkt mit dem Auftrag zusammenhängen Routinen

11 Vorlaufroutinen R/3 EDI-Konverter
Vorlaufroutinen zur Anpassung/Erweiterung der IDOC vor der Verbuchung ORDERS Auftrag DELORD TAM / LZM ORDCHG Kundenauftrag per EDI (IDOC) EDI-Konverter R/3 im Standard Bensberg

12 Nachlaufroutinen R/3 EDI-Konverter
Nachlaufroutinen zur Anpassung/Erweiterung der Aufträge nach der Verbuchung ORDERS Auftrag DELORD TAM / LZM ORDCHG Kundenauftrag per EDI (IDOC) EDI-Konverter R/3 im Standard Bensberg

13 Oberfläche der Bensberg-Komponente (Übersicht mit ausgewählten Bildern)

14 Oberfläche Anzeige der verfügbaren Aufträge (ORDERS und DELORD) und Auftragsänderungen (Order-Change) je EDI-Sender:

15 Orders je EDI-Sender Anzeige der verfügbaren Aufträge des ausgewählten EDI-Senders mit Detail- und Statusinformationen: Bei Auslieferungsaufträgen (DELORD) wird zusätzlich die Lieferplanfindung angezeigt. Das Feld 'LZM' ist interaktiv und verzweigt in eine positionsspezifische Findungsanalyse:: Die Verbuchung der Aufträge erfolgt durch den internen Aufruf der SAP-Standardfunktion im Hell- (Anzeige aller Buchungsschritte) oder Dunkelmodus (ohne Anzeige)

16 Detaildaten zum IDOC - Kopfdaten
Die hier dargestellte Anzeige kann je Anwender individuell eingestellt werden um der Vielzahl von möglichen Informationen gerecht zu werden

17 Positionen Anzeige der verfügbaren Positionen eines ausgewählten IDOC. Die weitere Anzeige von Positionsdaten, Einteilungen und Konfigurationsdaten (KMAT) ist möglich:

18 Prüfergebnis zum IDOC Ergebnis der aktiven erweiterten Prüfverfahren zum ausgewählten IDOC (hier DELORD): Jedes Prüfverfahren hat eine separate, verfahrensspezifische Analyseoberfläche (Waage)

19 Analysen der Bensberg-Komponente

20 Analysen Folgende Analysen im ORDERS-Umfeld stehen zur Verfügung:
Routinenspezifische Analysen (Vorlauf- Nachlaufroutinen) 'Erledigte' IDOC Übertragungen Folgende Analysen im ORDERS-Umfeld stehen zur Verfügung:

21 Oberfläche 'erledigte IDOCs'
Für die Darstellung der bereits gebuchten IDOC wird die gleiche Oberfläche verwendet wie für die aktiven, noch zu buchenden IDOC. Alle dort vorgestellten Verfahren und Anzeigen sind auch hier möglich: Bei der Verbuchung eines IDOC werden alle relevanten Informationen 'eingefroren' um die hier dargestellte Anzeige zu ermöglichen. Reaktivierung eines gebuchten IDOC durch Kopie in einen neuen IDOC

22 IDOC-Trennung

23 IDOC-Trennung Buchungskreis Vertriebsbereich Verkäufergruppe Auslieferungswerk Die verfügbaren IDOC können nach folgenden Kriterien vorgruppiert werden: Spezifische Lösungen

24 Schnellerfassung von Abrufen

25 Schnellerfassung von Abrufen
Prüfverfahren und Analysen auch für nicht EDI-fähige Kunden Oberfläche 'ähnlich' zur VA01 Erzeugung von ORDERS-IDOC

26 Übersicht IDOC EDI-Konverter R/3 Bensberg Schnellerfassung Bensberg
im Standard Kundenauftrag per EDI (IDOC) Bearbeitungs- und Analyseoberfläche ORDERS Auftrag LZM/TAM- Unterstützung DELORD TAM / LZM Vor- und Nachlaufroutinen ORDCHG Auftrag

27 Einbettung der Bensberg-Komponenten in das SAP R/3
Add-on zum R/3 Programmiert in "ABAP" (Advanced Business and Application Programming) eigener, von SAP zugewiesener Adressraum (/BEE/) somit keine Eingriffe in R/3, aber Zugriff auf R/3-Daten ablauffähig unter R/3-Releases ECC 6.0 mit oder ohne Automotive automatische Generierung über SAP-Standard-Transport vorhandene Sprachversionen: D, E, F, ES

28 Wir danken für Ihr Interesse.
Für Fragen und weitere Informationen stehen wir Ihnen gerne zur Verfügung. Bensberg Unternehmensberatung GmbH Posthof 2 53783 Eitorf Deutschland Telefon: Fax:
