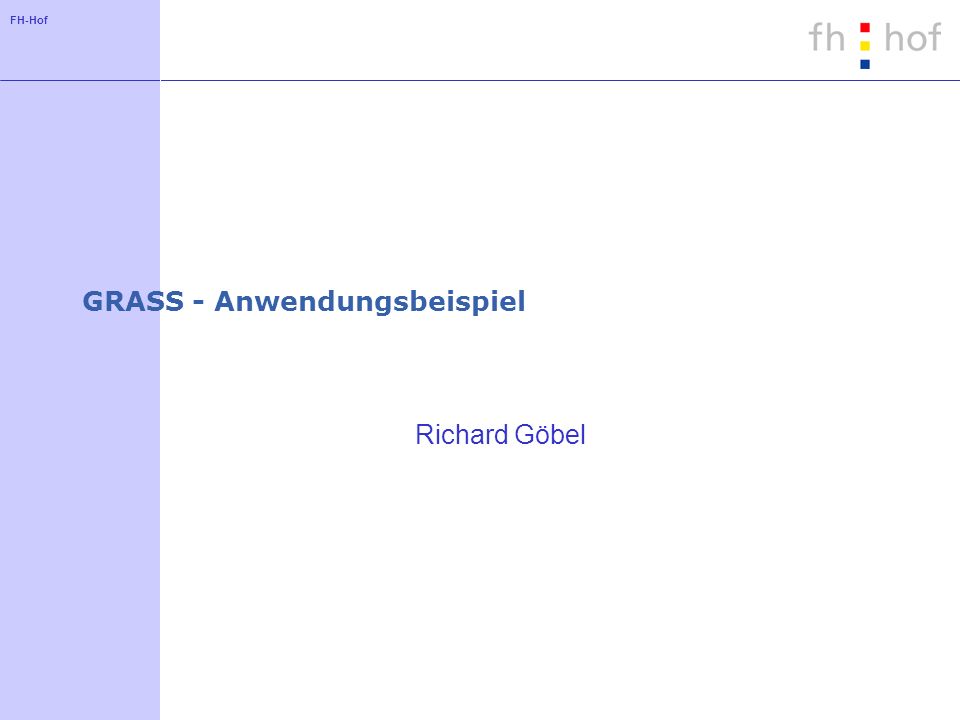

1 FH-Hof GRASS - Anwendungsbeispiel Richard Göbel

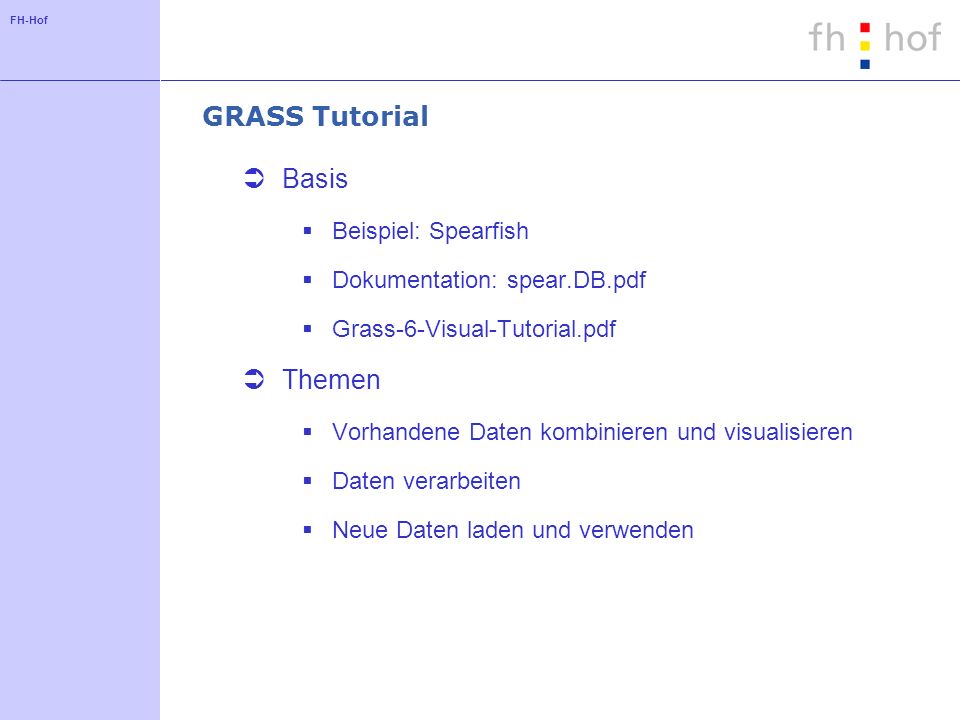

2 FH-Hof GRASS Tutorial Basis Beispiel: Spearfish Dokumentation: spear.DB.pdf Grass-6-Visual-Tutorial.pdf Themen Vorhandene Daten kombinieren und visualisieren Daten verarbeiten Neue Daten laden und verwenden

3 FH-Hof Grass 6 Graphical User Interface Rasterdaten einfügen Vektordaten einfügen Datenbaum Eigenschaften Datensatz Karte erzeugen

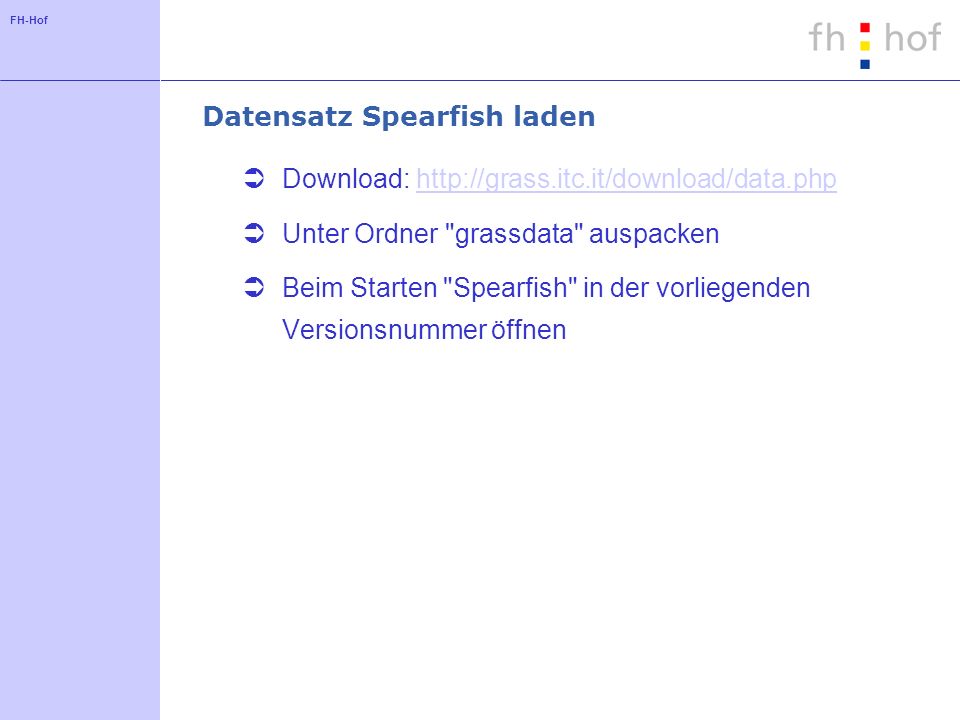

4 FH-Hof Datensatz Spearfish laden Download: Unter Ordner "grassdata" auspacken Beim Starten "Spearfish" in der vorliegenden Versionsnummer öffnen

5 FH-Hof Eigenen Workspace anlegen So nicht im Tutorial beschrieben! Workspace erzeugen: File Workspace New Workspace durch Klick auf den Namen benennen (z.B. Tutorial) Workspace speichern (z.B. unter Spearfish) File Workspace Save

6 FH-Hof Rasterdatensatz hinzufügen Zweites Icon des mittleren Toolbars anklicken ("add raster") Auf neu erzeugten Rasterdatensatz im Auswahlbaum (mittlerer Bereich des Fensters) klicken. Schaltfläche "Raster name" im unteren Teil des Fensters anklicken Rasterdatensatz auswählen (z.B. soils) Rasterdatensatz im Auswahlbaum (mittlerer Bereich des Fenster) durch Doppelklick umbenennen (z.B. "Bodenarten")

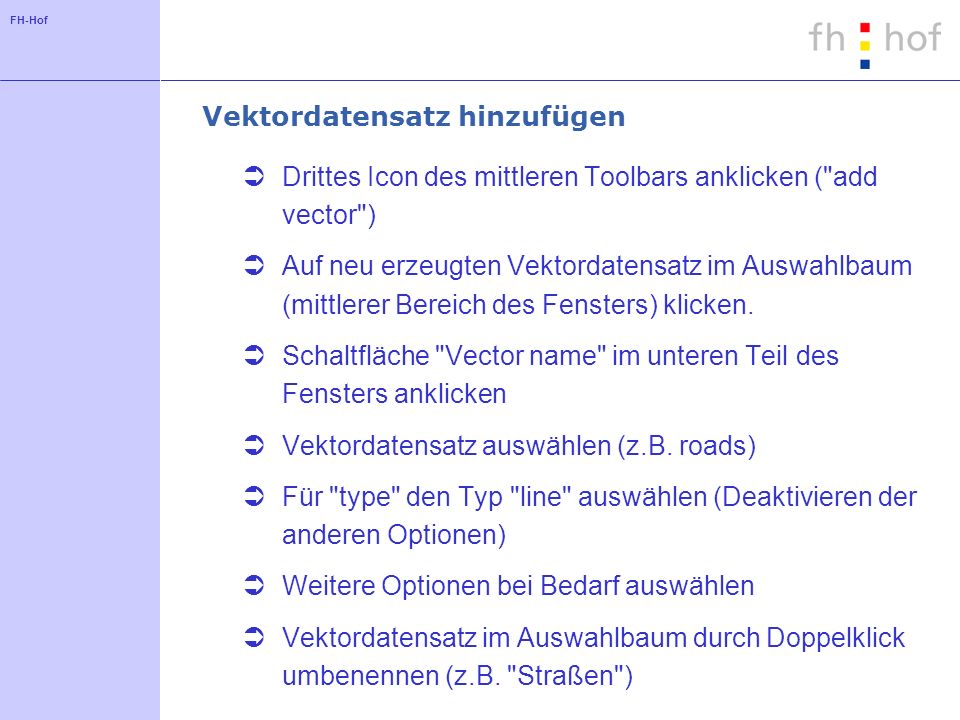

7 FH-Hof Vektordatensatz hinzufügen Drittes Icon des mittleren Toolbars anklicken ("add vector") Auf neu erzeugten Vektordatensatz im Auswahlbaum (mittlerer Bereich des Fensters) klicken. Schaltfläche "Vector name" im unteren Teil des Fensters anklicken Vektordatensatz auswählen (z.B. roads) Für "type" den Typ "line" auswählen (Deaktivieren der anderen Optionen) Weitere Optionen bei Bedarf auswählen Vektordatensatz im Auswahlbaum durch Doppelklick umbenennen (z.B. "Straßen")

8 FH-Hof Karte erzeugen Daten im Auswahlbaum auswählen (Checkbox) Erstes Icon im linken Toolbar klicken (Display Selected Layers)

9 FH-Hof Weitere Möglichkeiten Neue "Location" erzeugen (siehe z.B. Grass-6-Visual- Tutorial.pdf) 3D-Ansicht aus Höhenmodell erzeugen Konturen aus Rasterdaten ableiten... und vieles andere mehr...
