1 Automatische Türverriegelung Team: Matthias Schaaf Simon Uhl

2 Gliederung Problemstellung Stand der Technik Aufgabenstellung Stuktogramm Programmierung Fazit

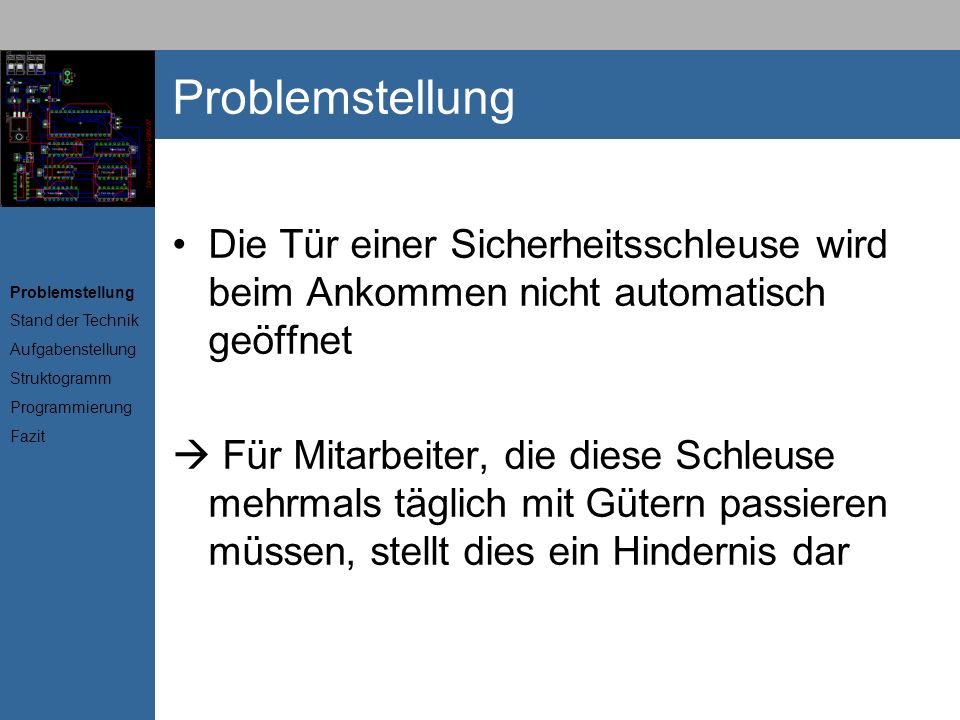

3 Problemstellung Die Tür einer Sicherheitsschleuse wird beim Ankommen nicht automatisch geöffnet Für Mitarbeiter, die diese Schleuse mehrmals täglich mit Gütern passieren müssen, stellt dies ein Hindernis dar Problemstellung Stand der Technik Aufgabenstellung Struktogramm Programmierung Fazit

4 Stand der Technik Türverriegelung per Fernbedienung Problem: Mitführen der Fernbedienung Skinplex: Türöffnung indirekt per Chipkarte Problem: direkter Hautkontakt nötig Problemstellung Stand der Technik Aufgabenstellung Struktogramm Programmierung Fazit

5 Aufgabenstellung Eine Tür einer Sicherheitsschleuse soll ohne mechanischen Aufwand geöffnet werden Soll nur von befugten Personen zu öffnen sein Funktionsfähigkeit im Abstand von mind. 6 Meter und bei Frequenzschwankungen Tür öffnet für 5 Sekunden Problemstellung Stand der Technik Aufgabenstellung Struktogramm Programmierung Fazit

6 Struktogramm Problemstellung Stand der Technik Aufgabenstellung Struktogramm Programmierung Fazit

7 Programmierung Problem :Automatische Frequenzerkennung Lösung: Start Timer0StopTimer0 Add. Wert Timer0 / 2 Timer1 = 0FFh-Timer0 Timer1 starten Reload Timer1 Portabfrage Problemstellung Stand der Technik Aufgabenstellung Struktogramm Programmierung Fazit

8 Programmierung Problem: Zugangserkennung Lösung: 32-Bit-Verschlüsselung Laden Abgleichen D:0x0030h D:0x0031h D:0x0032h D:0x0033h =? Ja Nein Tür geschlossen Tür 5 Sek auf (mit Timer2 realisiert) Problemstellung Stand der Technik Aufgabenstellung Struktogramm Programmierung Fazit

9 Realisierung elektronischer Schaltungen besser mit Mikrocontroller Hauptproblem: TIMING!! Sowohl Hardwaretechnisch Als auch Softwaretechnisch Erfahrungen bei Durchführung eines Gesamtprojekts Problemstellung Stand der Technik Aufgabenstellung Struktogramm Programmierung Fazit

10 Vielen Dank für die Aufmerksamkeit Für Fragen stehen wir gern zur Verfügung!
