© Bernd Heidemann 1 HTW des Saarlandes – Konstruktionstechnik – Technisches Zeichnen TZ 3 2P Technisches Zeichnen – Ansichten, Schnittdarstellung, Bemaßung.

Ähnliche Präsentationen


Präsentation zum Thema: "© Bernd Heidemann 1 HTW des Saarlandes – Konstruktionstechnik – Technisches Zeichnen TZ 3 2P Technisches Zeichnen – Ansichten, Schnittdarstellung, Bemaßung."—  Präsentation transkript:

1 © Bernd Heidemann 1 HTW des Saarlandes – Konstruktionstechnik – Technisches Zeichnen TZ 3 2P Technisches Zeichnen – Ansichten, Schnittdarstellung, Bemaßung Konstruktionstechnik WS 2012/13 Technisches Zeichnen Rotationsymetrische Teile Schnittdarstellung Normteil Darstellung Zusammenbauzeichnung Dipl.Ing (FH) Daniel Kelkel Prof. Dr.-Ing. Bernd Heidemann Büro 7217 Tel

2 © Bernd Heidemann 2 HTW des Saarlandes – Konstruktionstechnik – Technisches Zeichnen TZ Technisches Zeichnen – Übung Kegelradgetriebe 1.Benennen Sie die Bauteile Pos. 1 bis 18 2.Machen Sie einen Vorschlag für die Außenform des Teils 3 (Gussteil, Ansicht in Achsrichtung). Sie soll insbesondere zeigen, wie das Teil am Gehäuse befestigt wird. 3.Zeichnen Sie Teil 3 normgerecht und bemaßen Sie sinnvoll 4.Beschreibe die Demontage / Montage Reihenfolge um Bauteil 11 auszutauschen

3 © Bernd Heidemann 3 HTW des Saarlandes – Konstruktionstechnik – Technisches Zeichnen TZ Technisches Zeichnen – Übung Kegelradgetriebe 1.Benennen Sie die Bauteile Pos. 1 bis 18 2.Machen Sie einen Vorschlag für die Außenform des Teils 3 (Gussteil, Ansicht in Achsrichtung). Sie soll insbesondere zeigen, wie das Teil am Gehäuse befestigt wird. 3.Zeichnen Sie Teil 3 normgerecht. 4.Beschreibe die Demontage / Montage Reihenfolge um Bauteil 11 auszutauschen

4 © Bernd Heidemann 4 HTW des Saarlandes – Konstruktionstechnik – Technisches Zeichnen TZ Technisches Zeichnen – Übung Kegelradgetriebe 1 = Getriebgehäuse 2 = Deckel 3 = Lagerhals 4 = Deckel 5 = Lagerdeckel 6 = Tellerrad 7 = Ritzelwelle 8 = Tellerradwelle 9 = Radialrillenkugellager 10 = Schrägkugellager 11 = Radialrillenkugellager 12 = Schrägkugellager 13 = Distanzhülse 14 = Radialdichtring 15 = Radialdichtring 16 = Passfeder 17 = Sicherungsring 18 = Zylinderschraube mit Innensechskant

5 © Bernd Heidemann 5 HTW des Saarlandes – Konstruktionstechnik – Technisches Zeichnen TZ Technisches Zeichnen – Übung Kegelradgetriebe

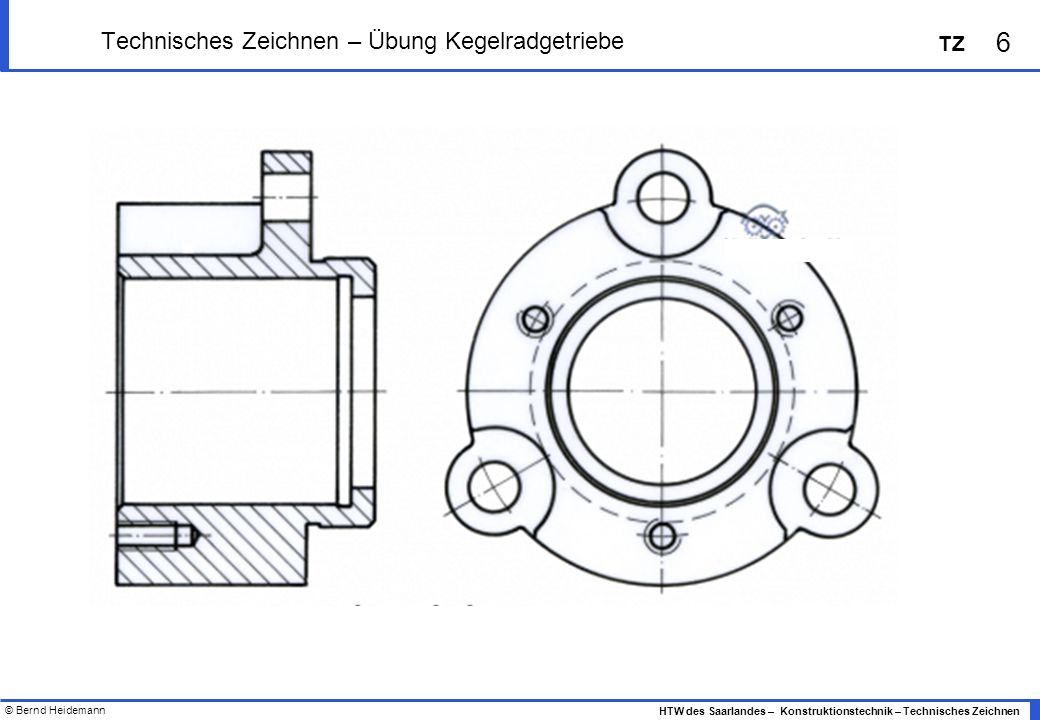

6 © Bernd Heidemann 6 HTW des Saarlandes – Konstruktionstechnik – Technisches Zeichnen TZ Technisches Zeichnen – Übung Kegelradgetriebe
