1 die vorgestellten Dialoge (zur Erinnerung) Treffen mit den Physikern: was gefiel Änderungswünsche der überarbeitete Dialog Oberflächenfenster Manuelle Justage

2 Oberflächenfenster 'manuelle Justage' - Vorschlag Direktsteuerung - die vorgestellten Dialoge

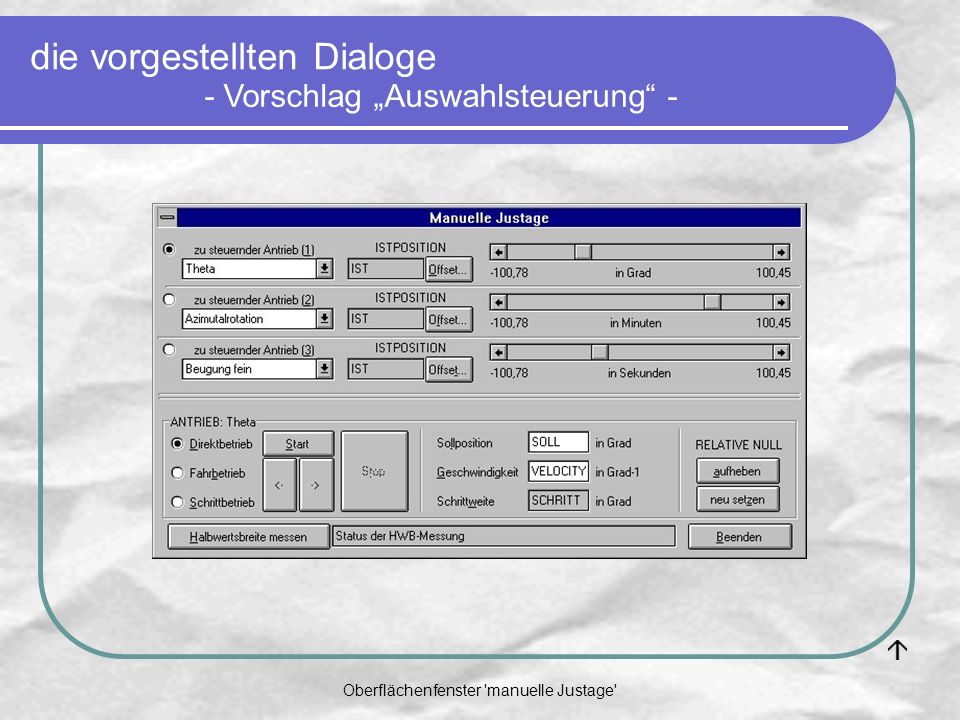

3 Oberflächenfenster 'manuelle Justage' - Vorschlag Auswahlsteuerung - die vorgestellten Dialoge

4 die vorgestellten Dialoge (zur Erinnerung) Treffen mit den Physikern: was gefiel Änderungswünsche der überarbeitete Dialog Oberflächenfenster Manuelle Justage

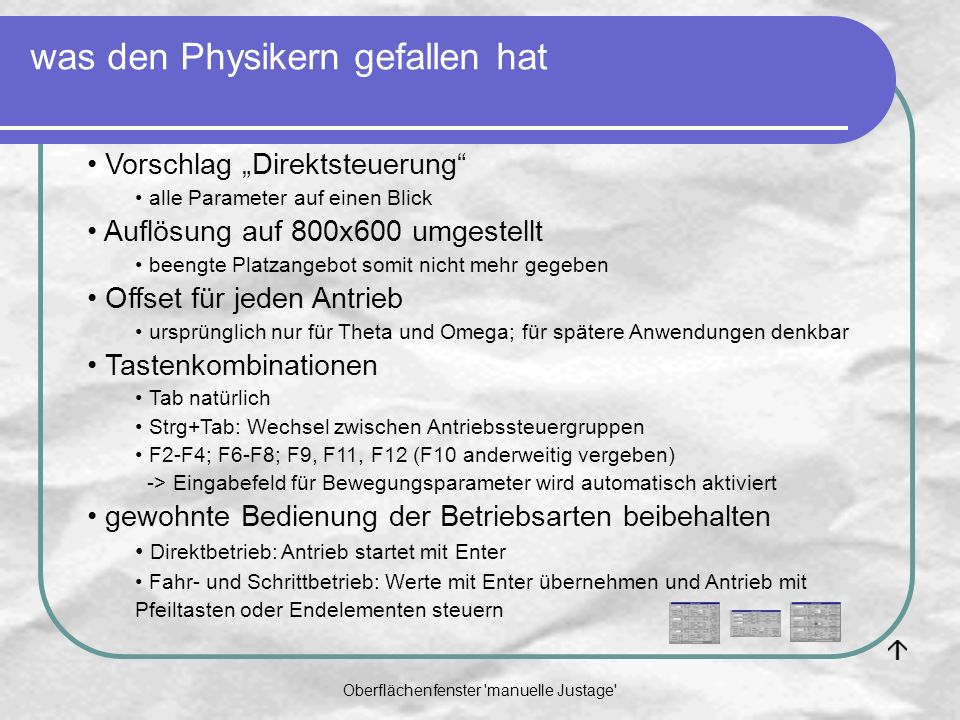

5 Oberflächenfenster 'manuelle Justage' was den Physikern gefallen hat Vorschlag Direktsteuerung alle Parameter auf einen Blick Auflösung auf 800x600 umgestellt beengte Platzangebot somit nicht mehr gegeben Offset für jeden Antrieb ursprünglich nur für Theta und Omega; für spätere Anwendungen denkbar Tastenkombinationen Tab natürlich Strg+Tab: Wechsel zwischen Antriebssteuergruppen F2-F4; F6-F8; F9, F11, F12 (F10 anderweitig vergeben) -> Eingabefeld für Bewegungsparameter wird automatisch aktiviert gewohnte Bedienung der Betriebsarten beibehalten Direktbetrieb: Antrieb startet mit Enter Fahr- und Schrittbetrieb: Werte mit Enter übernehmen und Antrieb mit Pfeiltasten oder Endelementen steuern

6 die vorgestellten Dialoge (zur Erinnerung) Treffen mit den Physikern: was gefiel Änderungswünsche der überarbeitete Dialog Oberflächenfenster Manuelle Justage

7 Oberflächenfenster 'manuelle Justage' - texturell - Änderungswünsche Vorschlag Auswahlsteuerung erinnerte Herrn Panzner zu sehr an den existierenden Dialog Positionsangaben allein für die drei Antriebe waren ungenügend Tastenkombinationen und kurze Mauswege konnten nicht überzeugen alle Zahlenwerte mit vollständiger Einheit versehen Einheit für Istposition musste nachgebessert werden –> Anordnung Offset, rel. Null, IstPosition verändert Einheiten nach Möglichkeit nicht abkürzen (Ausnahme allgemeingültige Abkürzungen) in [Einheit] - Relikt aus alten Vorschlägen - entfernen die Pfeil-Schaltflächen für den Fahr- und Schrittbetrieb unsere logische, intuitive Anordnung musste aufgegeben werden - aus Gewohnheit lieber weiter entferne Endelemente verwendet - nicht benötigt -> Platzverschwendung Start und Stop zusammengefasst -> Start nur bei Fahrbetrieb belegt, sonst inaktiv (sehr schlecht für Anfänger !)

8 die vorgestellten Dialoge (zur Erinnerung) Treffen mit den Physikern: was gefiel Änderungswünsche der überarbeitete Dialog Oberflächenfenster Manuelle Justage

9 Oberflächenfenster 'manuelle Justage' - neue Direktsteuerung - der überarbeitete Vorschlag

10 Oberflächenfenster 'manuelle Justage' - Features - der überarbeitete Vorschlag Freiflächen hinter den Eingabefelder bedingt durch verschiedenlange Einheiten (Mikrometer beachten) Abstand vergrößert Trennung zwischen den Antrieben besser hervorgehoben Offset für PSD integriert

11 Oberflächenfenster 'manuelle Justage' - Antriebs-Offset - der überarbeitete Vorschlag Verschiebung der angezeigten Position (wie besprochen) Angabe einer neuen Position (initial) möglich alternativ dazu: Angabe eines Offsets möglich Enter entspricht OK und ESCape entspricht Abbruch

12 Oberflächenfenster 'manuelle Justage' - PSD-Offset - der überarbeitete Vorschlag Zuordnung eines Kanals zum aktuellen Winkel Eingabe des Kanals sofort möglich derzeitige Implementation ungenügend Enter entspricht OK und ESCape entspricht Abbruch

13 die vorgestellten Dialoge (zur Erinnerung) Treffen mit den Physikern: was gefiel Änderungswünsche der überarbeitete Dialog Oberflächenfenster Manuelle Justage
