Weiteres Programm Studium des Breitendurchlaufs Hierzu zunächst Studium von Warteschlangen zuerst einfache Warteschlangen aus ganzen Zahlen daraus Abstrakter.

Ähnliche Präsentationen


Präsentation zum Thema: "Weiteres Programm Studium des Breitendurchlaufs Hierzu zunächst Studium von Warteschlangen zuerst einfache Warteschlangen aus ganzen Zahlen daraus Abstrakter."—  Präsentation transkript:

1

2 Weiteres Programm Studium des Breitendurchlaufs Hierzu zunächst Studium von Warteschlangen zuerst einfache Warteschlangen aus ganzen Zahlen daraus Abstrakter Datentyp Warteschlange Anpassung für Baumknoten

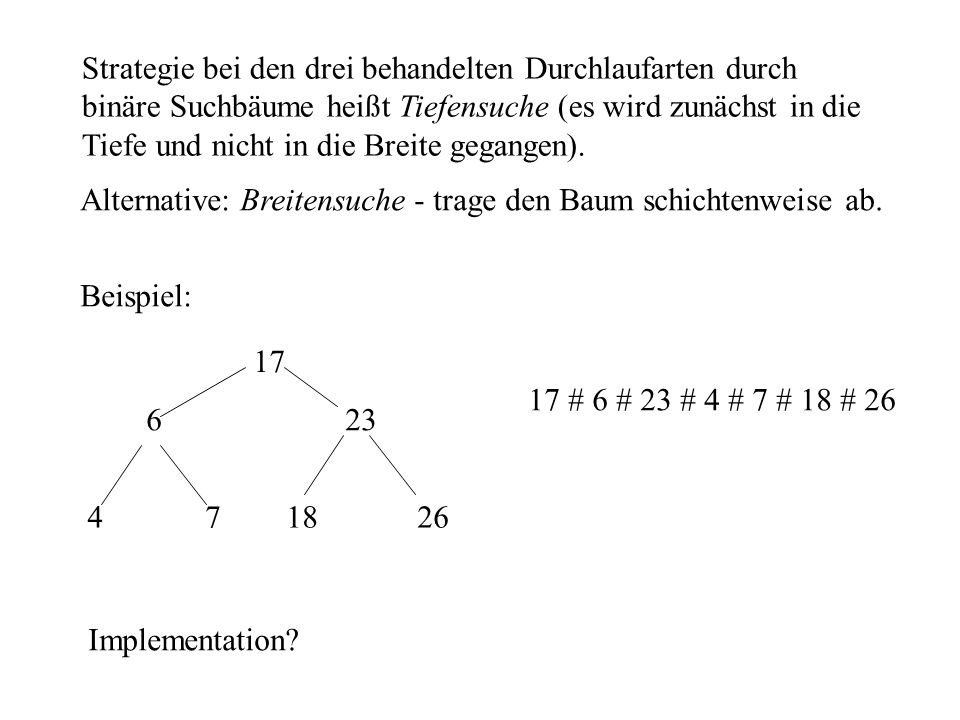

3 Strategie bei den drei behandelten Durchlaufarten durch binäre Suchbäume heißt Tiefensuche (es wird zunächst in die Tiefe und nicht in die Breite gegangen). Alternative: Breitensuche - trage den Baum schichtenweise ab. Beispiel: # 6 # 23 # 4 # 7 # 18 # 26 Implementation?

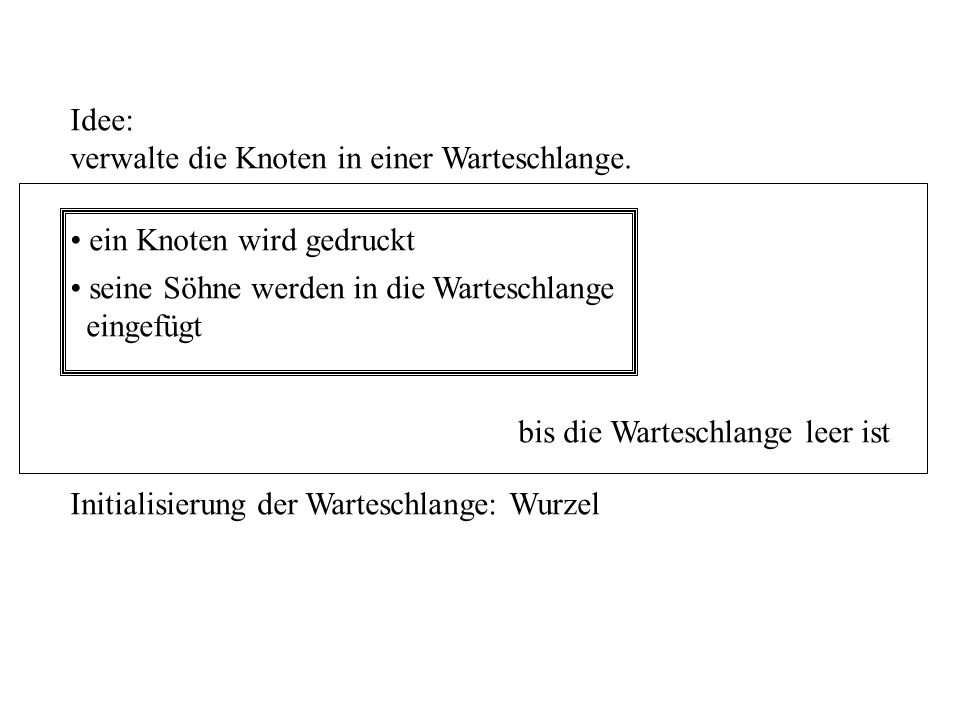

4 Idee: verwalte die Knoten in einer Warteschlange. ein Knoten wird gedruckt seine Söhne werden in die Warteschlange eingefügt bis die Warteschlange leer ist Initialisierung der Warteschlange: Wurzel

5 Beispiel:

6 Realisierung? Wir machen einen Ausflug in das Gebiet der Warteschlangen. Eine Warteschlange arbeitet so: Einfügen von Elementen am Ende Entfernen von Elementen am Anfang Vereinfachende Annahme für diese einführende Diskussion: Elemente sind ganze Zahlen.

7 Berücksichtigt werden muß: ausgezeichnete Elemente Anfang ( Kopf ) und Ende ( Fuß ) Liste der Elemente (möchte mich nicht am Anfang auf eine feste Anzahl von Elementen festlegen; sonst: Feld möglich) Operationen: Einfügen am Ende Entfernen am Anfang Initialisierung Wunsch: möchte Daten und Operationen gern zusammen betrachten können.

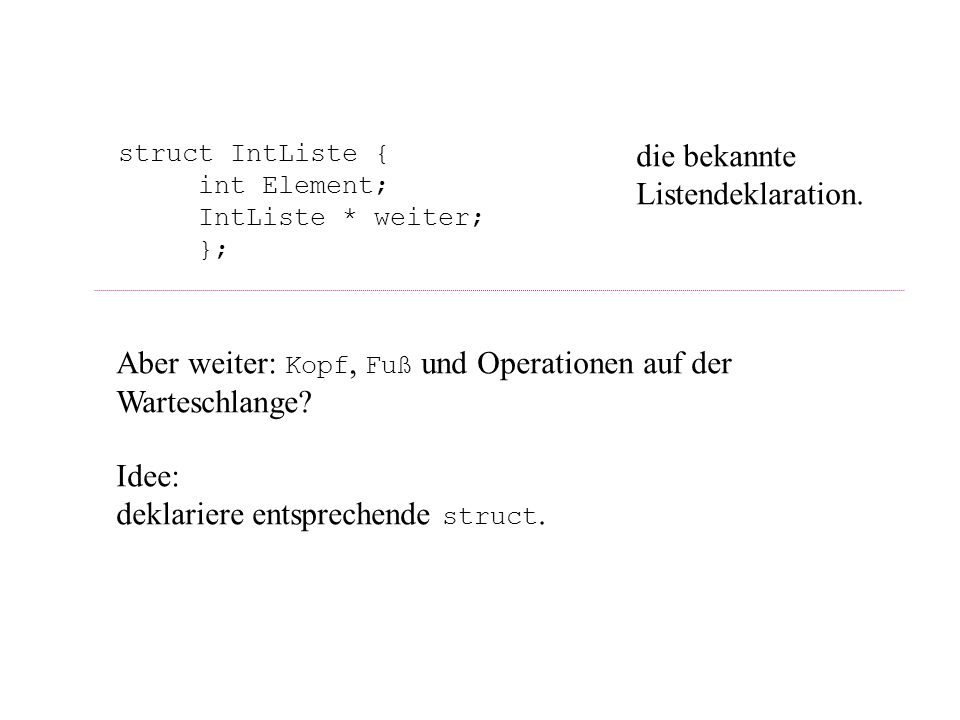

8 struct IntListe { int Element; IntListe * weiter; }; die bekannte Listendeklaration. Aber weiter: Kopf, Fuß und Operationen auf der Warteschlange? Idee: deklariere entsprechende struct.

9 DieListeIntListe * DieListe; KopfFuss IntListe * Kopf, *Fuss; Einfuegen(int)IntListe * Einfuegen(int); Entfernen()IntListe * Entfernen(); Init()IntListe * Init(); DerKopf()int DerKopf(); ListenDruck(...)void ListenDruck(ofstream *); Warteschlange struct Warteschlange { };

10 Damit wird die Signatur der Operationen mit den Daten für die Operationen gemeinsam deklariert. Vorteil: alle Eigenschaften eines Datentyps (hier: Warteschlange) sind zusammengefaßt. die wesentlichen Operationen, die zu einem Datentyp gehören, werden mit dem Datentypen vereinbart, d.h. Lokalität der Änderungen Übersichtlichkeit Verständlichkeit

11 Problem: wir kennen die Signaturen der Operationen. Was ist mit dem Code? Der wird getrennt von der struct -Definition vereinbart. (Analogie: Angabe der Signatur der benutzten Funktionen in einer Funktion, davon getrennte Angabe des Code ) (Analogie: Angabe der Signatur der benutzten Funktionen in einer Funktion, davon getrennte Angabe des Code )

12 IntListe * Warteschlange :: Init() { Kopf = Fuss = NULL; return Kopf; }; Typ des Rückgabewerts Name des Typs Name der Funktion das zum Typ Warteschlange gehörende Init

13 IntListe * Warteschlange::Init() { DieListe = Kopf = Fuss = NULL; return DieListe; }; Beachte: die in der struct -Definition definierten Namen ( Kopf, Fuss ) sind hier sichtbar. der Name der struct muß angegeben werden, um die Zuordnung zu ermöglichen ( Init kann ja auch bei anderen Typen vorkommen).

14 Weitere Beispiele int Warteschlange::DerKopf() { return (DieListe == NULL ? -1 : DieListe->Element); }; Konvention void Warteschlange::ListenDruck(ofstream *aus) { IntListe * Laeufer = Kopf; while (Laeufer != NULL) { *aus Element << endl; Laeufer = Laeufer->weiter; } };

15 IntListe * Warteschlange::Entfernen() { if (Kopf == NULL){ DieListe = Kopf; return NULL; else { if (Kopf == Fuss) { Kopf = Fuss = NULL; } else { Kopf = Kopf->weiter; } DieListe = Kopf return DieListe; } };

16 IntListe * Warteschlange::Einfuegen(int i) { IntListe *K = new IntListe; K->Element = i; K->weiter = NULL; if (DieListe == NULL){ Kopf = K; Kopf->weiter = Fuss; } else if (Fuss == NULL){ Kopf->weiter = K; Fuss = K; } else { Fuss->weiter = K; Fuss = K; } DieListe = Fuss; return DieListe; }; der Code müßte bekannt sein

17 void main() { ofstream *out = new ofstream("aus.aus"); Warteschlange W; W.Init(); for (int i=1; i < 10; i++) W.Einfuegen(i); W.ListenDruck(out); W.Einfuegen(117); *out << "\nNach Einfuegen von 117: " << endl; W.ListenDruck(out); *out << "\nKopf: " << W.DerKopf() << endl; W.Entfernen(); *out << "\nNach Entfernen des ersten Elements: "; W.ListenDruck(out); *out << "\nKopf: " << W.DerKopf() << endl; } Deklaration der Warteschlange Zugriff über Qualifikation

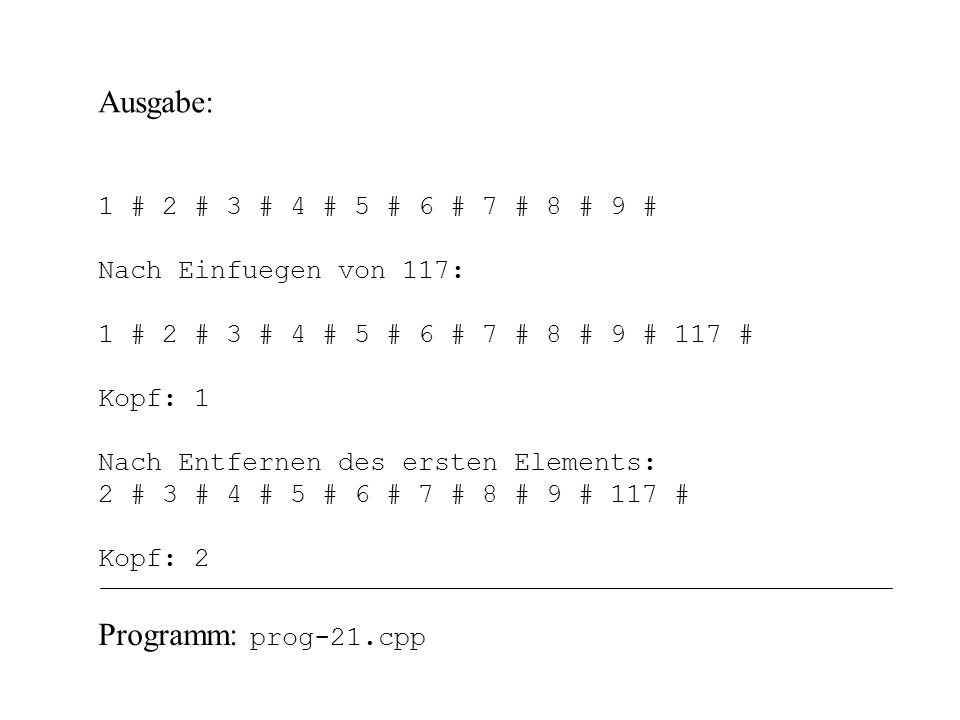

18 Ausgabe: 1 # 2 # 3 # 4 # 5 # 6 # 7 # 8 # 9 # Nach Einfuegen von 117: 1 # 2 # 3 # 4 # 5 # 6 # 7 # 8 # 9 # 117 # Kopf: 1 Nach Entfernen des ersten Elements: 2 # 3 # 4 # 5 # 6 # 7 # 8 # 9 # 117 # Kopf: 2 Programm: prog-21.cpp

19 Beobachtung: Eigentlich werden die Interna ( Kopf, Fuss, DieListe etc) überhaupt nicht benötigt. Die Interna könnten/sollten privat, d.h. verborgen bleiben. Zugriff von außen nur über die entsprechenden Operationen Warteschlange als eine Art Datenkapsel mit internen Zustand ( Kopf, Fuss, DieListe ) Zugriffsoperationen ( Einfuegen etc.) Zustand von außen nicht änderbar Abstrakter Daten- typ Abstrakter Daten- typ

20 DieListe KopfFuss Einfuegen(int) Entfernen() Init() DerKopf() ListenDruck(...) privat öffentlich

21 Führt zu folgender Deklaration: struct Warteschlange { private: IntListe * DieListe; IntListe * Kopf, * Fuss; public: void Einfuegen(int); void Entfernen(); void Init(); int DerKopf(); void ListenDruck(ofstream *); }; neu beachte: void

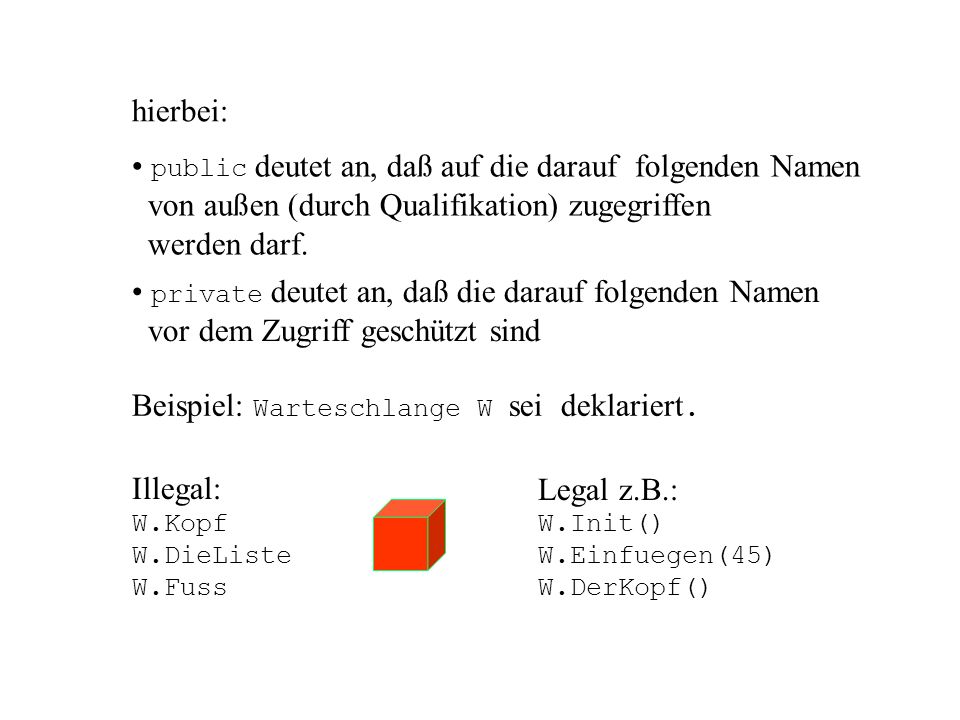

22 hierbei: public deutet an, daß auf die darauf folgenden Namen von außen (durch Qualifikation) zugegriffen werden darf. private deutet an, daß die darauf folgenden Namen vor dem Zugriff geschützt sind Beispiel: Warteschlange W sei deklariert. Illegal: W.Kopf W.DieListe W.Fuss Legal z.B.: W.Init() W.Einfuegen(45) W.DerKopf()

23 void Warteschlange::Einfuegen(int i) { IntListe *K = new IntListe; K->Element = i; K->weiter = NULL; if (DieListe == NULL){ Kopf = K; Kopf->weiter = Fuss; } else if (Fuss == NULL){ Kopf->weiter = K; Fuss = K; } else { Fuss->weiter = K; Fuss = K; } DieListe = Kopf; }; Änderungen: Typ der Rückgabe ist void ; return eliminiert Änderungen: Typ der Rückgabe ist void ; return eliminiert

24 Programm: prog-21a.cpp Allgemeine Anmerkung: Warteschlange wird ein abstrakter Datentyp (ADT) genannt. ADTs sind charakterisiert durch Offenlegen der Schnittstellen (Signaturen) Verbergen der Implementation (d.h. Zugriff nur über wohldefinierte Operationen) Wichtige Konstruktion in der Softwaretechnik, insb. im objektorientierten Entwurf. Wesentliches Thema für das zweite Semester Wesentliches Thema für das zweite Semester

25 Zurück zur Breitensuche. Strategie: Verwendung einer Warteschlange Q, die aus Knoten des Baums besteht Füge zunächst den Wurzelknoten in Q ein. der Kopf K von Q wird gedruckt. nach dem Druck geschieht folgendes: ist K.LSohn != NULL, so wird dieser Knoten in Q eingefügt, ist K.RSohn != NULL, so wird dieser Knoten in Q eingefügt, das geschieht solange, bis Q leer ist

26 Änderung im Typ des Listen- elements Anpassung der Datentypen: struct BinBaum { char text[maxLen]; int zaehler; BinBaum * LSohn, *RSohn; }; struct BaumListe { BinBaum * Element; BaumListe * weiter; }; struct Warteschlange { private: BaumListe * DieListe; BaumListe * Kopf, * Fuss; public: void Einfuegen(BinBaum *); void Entfernen(); void Init(); int IstLeer(); BinBaum * DerKopf(); };

27 void BreitenSuche(BinBaum *K, ofstream *aus) { void KnotenDruck(BinBaum *, ofstream *); Warteschlange W; W.Init(); W.Einfuegen(K); while (!W.IstLeer()) { BinBaum *L = W.DerKopf(); W.Entfernen(); W.Einfuegen(L->LSohn); W.Einfuegen(L->RSohn); KnotenDruck(L, aus); } zentrale Prozedur: Programm: prog-22.cc

28 Herr von Ribbeck auf Ribbeck im Havelland, Ein Birnbaum in seinem Garten stand, Und kam die goldene Herbsteszeit Und die Birnen leuchteten weit und breit, Da stopfte, wenn's Mittag vom Turme scholl, Der von Ribbeck sich beide Taschen voll, Und kam in Pantinen ein Junge daher, So rief er: »Junge, wiste 'ne Beer?« Und kam ein Mädel, so rief er: »Lütt Dirn, Kumm man röwer, ick hebb 'ne Birn.« So ging es viel Jahre, bis lobesam Der von Ribbeck auf Ribbeck zu sterben kam. Er fühlte sein Ende. 's war Herbsteszeit, Wieder lachten die Birnen weit und breit; Da sagte von Ribbeck: »Ich scheide nun ab. Legt mir eine Birne mit ins Grab.« Und drei Tage drauf, aus dem Doppeldachhaus, Trugen von Ribbeck sie hinaus, Alle Bauern und Büdner mit Feiergesicht Sangen »Jesus meine Zuversicht«, Und die Kinder klagten, das Herze schwer: »He is dod nu. Wer giwt uns nu 'ne Beer?« 1Herr 1Havelland,Ein 6von 3Birnbaum 2Herbsteszeit 9Ribbeck 3weit 1»Junge, 1Garten 1Havelland. 1Herbsteszeit, 1Mittag 4auf 2war 1wenn's 1»Ich 5'ne 2Birnen 1Grab.« 1Junge
