1 1 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx Ort | Datum KURZER TITEL DER PRÄSENTATION RadNETZ Baden-Württemberg NETZwerkveranstaltung Maßnahmenaufbereitung, Qualitätsstandards und Musterlösungen , RP Freiburg , RP Karlsruhe , RP Stuttgart , RP Tübingen

2 2 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx 2 PROJEKTABLAUF L:\ANGEBOT\A _LANDESRADVERKEHRSNETZ BW\DESIGNER\ABLAUF_PLANUNG.DES

3 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx 3 DATENERFASSUNG Server Erfassung im Feld Übertragung an GIS-Datenbank Übertragung an Server Ablauf der Bearbeitung

4 4 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx 4 AUFBEREITUNG DER ERHOBENEN RADNETZ-DATEN UND ABLEITUNG VON MAßNAHMEN L:\4622_LRVN\DESIGNER\ABB07.DES Teilauto matisiert e

5 5 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx 5 DARSTELLUNG IM GIS

6 6 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx 6 PUNKT- UND STRECKENDATEN IM MODELL o Ausgabe von Punktdaten pro Landkreis (xlsm Datei mit 85 Spalten, davon 60 aus der Erfassung, drei für die Ausgabe, 22 Sonstige) Knotenpunkt Barriere Vollwegweiser Streckenabschnitt derzeit im Umbau Knotenpunkt derzeit im Umbau o Ausgabe von Streckendaten pro Landkreis (xlsm Datei mit 128 Spalten, davon 44 aus dem bestehenden Modell, 60 aus der Erfassung, vier für die Ausgabe, 20 Sonstige)

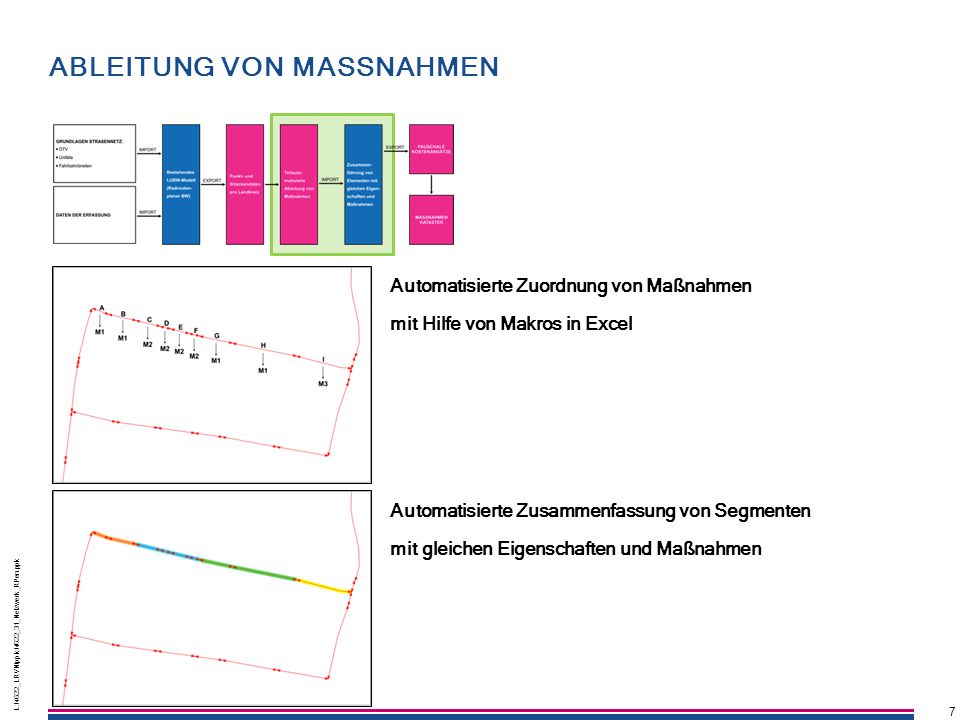

7 7 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx 7 ABLEITUNG VON MASSNAHMEN Automatisierte Zuordnung von Maßnahmen mit Hilfe von Makros in Excel Automatisierte Zusammenfassung von Segmenten mit gleichen Eigenschaften und Maßnahmen

8 8 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx 8 AUSGABE PUNKTDATEN

9 9 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx 9 AUSGABE STRECKENDATEN (DARSTELLUNG DER MASSNAHMEN NACH ERFORDERNIS

10 10 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx 10 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx ERSTELLUNG EINES MAßNAHMENKATASTERS o Prüfung der Maßnahmen o Zuordnung der Einzelmaßnahmen zu Maßnahmenpaketen o Anwendung pauschaler Kostensätze o Erzeugung Maßnahmenblättern

11 11 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx 11 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx Standards werden für vier Netzzustände des RadNETZ BW festgelegt. Es werden zwei Netztypen und zwei Netzzustände unterschieden Für die vier Kategorien werden spezifische Qualitätsanforderungen definiert Landesradfernwege Bestand Landesradfernwege Zielnetz RadNETZ Alltag Startnetz RadNETZ Alltag Zielnetz Hauptzielgruppe Fahrradtourismus Hauptzielgruppe Alltagsradverkehr NETZZUSTÄNDE

12 12 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx Grundsätzliche Aussagen zu den Standards Sicherheitsrelevante Standards gelten für Landesradfernwege (Tourismus) und das RadNETZ Alltag bereits im Startnetz. Qualitätsanforderungen werden differenziert. Landesradfernwege Bestand Wege sind in Betrieb, daher gilt hier der Bestand als Startnetz Landesradfernwege Zielnetz Sichere Wege, die nicht durchgängig alltagstauglich sein müssen RadNETZ Alltag Startnetz Alltagstaugliche Wege mit Abstrichen gegenüber der ERA RadNETZ Alltag Zielnetz Alltagstaugliche Wege mit Standards gemäß ERA und VwV-StVO Zu beachten: Sind zwei Netzzustände deckungsgleich, wird dies durch einen blauen Rahmen verdeutlicht. NETZZUSTÄNDE

13 13 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx Führungsformen und Strategien I Regeleinsatzbereich für Mischen auf der Fahrbahn IIRegeleinsatzbereich für Schutzstreifen, Gehweg/Radfahrer frei und Radwege ohne Benutzungspflicht III Regeleinsatzbereich für Trennen (Radwege, Radfahrstreifen, Gemeinsame Geh- und Radwege) IVTrennen vom Kfz-Verkehr ist unerlässlich Übergänge sind nicht als harte Grenzen zu definieren. KRITERIEN FÜR FÜHRUNGSFORMEN

14 14 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx 14 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx KRITERIEN FÜR FÜHRUNGSFORMEN Verträglichkeit der Fahrbahnführung ohne Schutzstreifen 1. Richtwerte für den Mischverkehr innerorts 2. Richtwerte für die Fahrbahnführung außerorts Landesradfernwege Bestand Landesradfernwege Zielnetz Bei T 50 bis Kfz (500 SV) /Tag Bei T 30 bis Kfz (800 SV) /Tag Bei T 20 bis Kfz (1.000 SV) /Tag RadNETZ Alltag Startnetz Bei Tempo 50 bis Kfz (500 SV) /Tag Bei Tempo 30 bis Kfz (800 SV) /Tag Bei Tempo 20 bis Kfz (1.000 SV) /Tag RadNETZ Alltag Zielnetz Bei Tempo 50 bis Kfz (500 SV) /Tag Bei Tempo 30 bis Kfz (800 SV) /Tag Bei Tempo 20 bis Kfz (1.000 SV) /Tag Landesradfernwege Bestand Landesradfernwege Zielnetz Tempo 100 möglichst ausschließen Bei Tempo 70 bis Kfz / Tag RadNETZ Alltag Startnetz Bei Tempo 100 bis Kfz (300 SV) / Tag Bei Tempo 70 bis Kfz / (500 SV) Tag* RadNETZ Alltag Zielnetz Tempo 100 möglichst ausschließen Bei Tempo 70 bis Kfz / Tag Zu beachten: Die genannten Verkehrsbelastungen dienen der Zuordnung von Straßenabschnitten zu den Netzzuständen. Die Entscheidung über verkehrsrechtliche Anordnungen erfolgt unabhängig davon nach Einzelfallprüfung entsprechend den Kriterien von StVO und VwV StVO. *Für das Startnetz gilt: Bei geringen Schwerverkehrs- mengen (<300 FZ/Tag) und günstigen Fahrbahnquer- schnitten kann die Obergrenze von 5000 Kfz/Tag im Einzelfall überschritten werden.

15 15 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx 15 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx Ab welcher Verkehrsstärke brauchen wir welche Überquerungshilfen 1.Überquerungsstellen bei Anfang und Ende von Zweirichtungsradwegen 2. Überquerungsstellen Außerorts Landesradfernwege Bestand Landesradfernwege Zielnetz < Kfz/Tag ohne Mittelinsel Kfz/Tag mit Mittelinsel > Kfz/Tag ggf. mit LSA RadNETZ Alltag Startnetz < Kfz/Tag ohne Mittelinsel >7.000 Kfz/Tag mit Mittelinsel bzw. LSA RadNETZ Alltag Zielnetz < Kfz/Tag ohne Mittelinsel Kfz/Tag mit Mittelinsel > Kfz/Tag ggf. mit LSA Landesradfernwege Bestand Landesradfernwege Zielnetz Bis Kfz/Tag ohne Mittelinsel >5.000 Kfz/Tag mit Mittelinsel Ab Kfz/Tag LSA erwägen, alter- nativ Über- / Unterführung prüfen RadNETZ Alltag Startnetz Bis Kfz/Tag ohne Mittelinsel >7.000 Kfz/Tag mit Mittelinsel bzw. LSA RadNETZ Alltag Zielnetz Bis Kfz/Tag ohne Mittelinsel >5.000 Kfz/Tag mit Mittelinsel Ab Kfz/Tag LSA erwägen, alternativ Über- / Unterführung prüfen Zu beachten: Anfang und Ende von Zweirichtungsradwegen muss laut VwV StVO immer gesichert sein. Bei höheren Kfz-Verkehrs- belastungen ist eine Mittelinsel sinnvoll. An Überquerungsstellen außerorts ist zu prüfen, ob eine Anordnung von Tempo 70 möglich ist. Im Zuge der Befahrung wurde besonders auf Sichtfelder geachtet. Ist eine ausreichende Sicht nicht vorhanden, werden zusätzliche Maßnahmen oder die Verlegung der Querungsstelle vorgesehen. KRITERIEN ÜBERQUERUNGSSTELLEN

16 16 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx Musterlösung für eine Überquerungsstelle außerorts. Folgende Merkmale sind zu prüfen: Ausreichende Breite von 2,50 m ist immer erforderlich. Breiten von 2,00 m werden in Ausnahmefällen toleriert. Aufstellflächen sollten ausreichend groß sein. Mittelinsel sollte in der Fahrlinie des Radverkehrs liegen. MUSTERLÖSUNGEN ZU ÜBERQUERUNGSSTELLEN

17 17 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx Musterlösung für eine Überquerungsstelle mit Mittelinsel an Beginn/ Ende einer Zweirichtungsführung Folgende Merkmale sind zu prüfen: Ausreichende Breite von 2,50 m ist nach Möglichkeit zu erstellen. Wartelinien für den Radverkehr markieren. Verständlichkeit der Anlage für den Radfahrer und Erkennbarkeit für den Kfz-Verkehr ist gleichermaßen wichtig. Ab Kfz/Tag im Startnetz erforderlich. MUSTERLÖSUNGEN ZU ÜBERQUERUNGSSTELLEN

18 18 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx Musterlösung für eine Überquerungsstelle mit Fahrbahneinengung an Beginn/ Ende einer Zweirichtungsführung Folgende Merkmale sind zu prüfen: Fahrbahneinengung auf 5,50 m oder weniger Nach Möglichkeit bauliche Ausprägung Bis zu einer Belastung von Kfz/Tag im Startnetz anwendbar MUSTERLÖSUNGEN ZU ÜBERQUERUNGSSTELLEN

19 19 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx 19 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx Regelmaße und tolerierte Maße von Markierungslösungen 1. Abmessungen von Schutzstreifen 2. Abmessung von Radfahrstreifen Landesradfernwege Bestand Landesradfernwege Zielnetz Es gelten uneingeschränkt die ERA- Maße. RadNETZ Alltag Startnetz Schutzstreifen bei *Längsparken mindes- tens 1,50m einschl. Sicherheitsabstand RadNETZ Alltag Zielnetz Es gelten uneingeschränkt die ERA-Maße. Landesradfernwege Bestand Landesradfernwege Zielnetz Radfahrstreifen müssen das Regelmaß von 1,85 m aufweisen. RadNETZ Alltag Startnetz Radfahrstreifen von bis zu 1,40 m werden toleriert. RadNETZ Alltag Zielnetz Radfahrstreifen müssen das Regelmaß von 1,85 m aufweisen. Zu beachten: Sicherheitstrennstreifen entsprechend ERA sind grundsätzlich erforderlich wenn angrenzend an die Radverkehrsführung geparkt wird. * Bei Schräg- und Senkrechtparken sind entsprechend höhere Maße zu wählen. QUALITÄTSSTANDARDS

20 20 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx 20 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx Furten werden auch hier besonders berücksichtigt. Die Standardabmessungen werden wiedergegeben. Schutzstreifen Atypische Anlagen, wie einseitige oder alternierende Schutzstreifen werden ein eigenen Musterblättern dargestellt. MUSTERLÖSUNGEN ZU FÜHRUNGSFORMEN

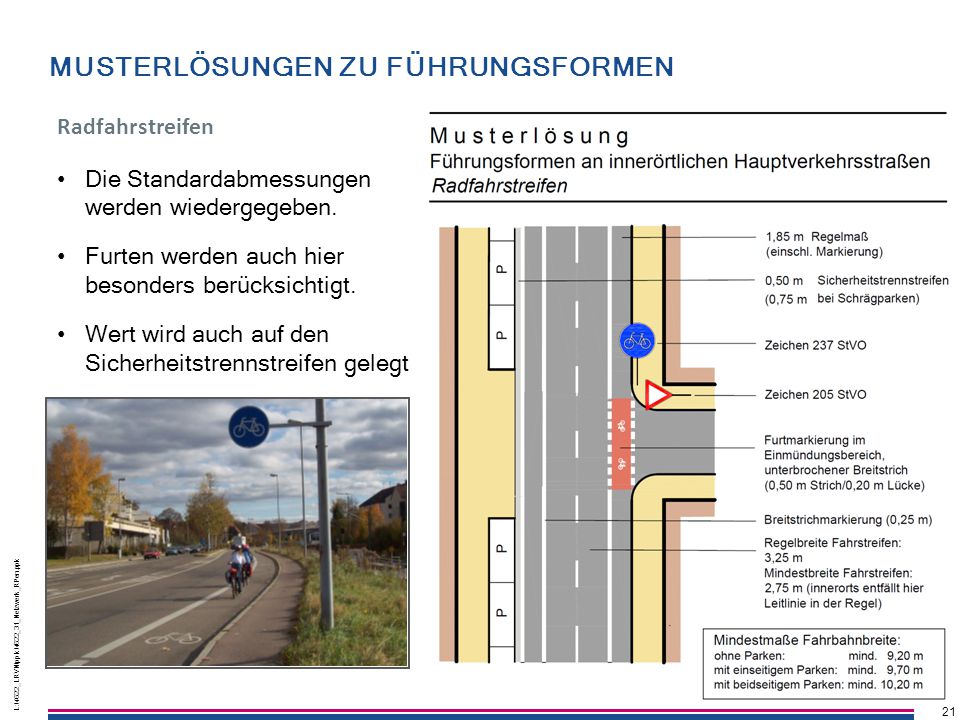

21 21 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx 21 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx Furten werden auch hier besonders berücksichtigt. Die Standardabmessungen werden wiedergegeben. Radfahrstreifen Wert wird auch auf den Sicherheitstrennstreifen gelegt MUSTERLÖSUNGEN ZU FÜHRUNGSFORMEN

22 22 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx 22 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx Regelmaße und tolerierte Maße von Geh- und Radwegen 1. Abmessungen von gemeinsamen Rad- und Gehwegen außerorts 2. Abmessung von gemeinsamen Geh- und Radwegen innerorts Landesradfernwege Bestand Landesradfernwege Zielnetz Maße bis zu *1,80 m werden toleriert wenn Sicherheitstrennstreifen vorhanden ist. RadNETZ Alltag Startnetz Maße bis zu *1,80 m werden toleriert wenn Sicherheitstrennstreifen vorhanden ist. RadNETZ Alltag Zielnetz Es gilt das Regelmaß von 2,50 m unabhängig von Sicherheitstrennstreifen. Es sind 3,00 m anzustreben. Landesradfernwege Bestand Landesradfernwege Zielnetz Seitenbereiche ab 2,50 m sind bei geringem Fußgängerverkehr zulässig. Bei mehr Fußgängerverkehr Zuschlag. RadNETZ Alltag Startnetz Seitenbereiche ab 2,50 m werden bei geringem Fußgängerverkehr toleriert. RadNETZ Alltag Zielnetz Innerorts die Ausnahme, wenn erforderlich bei geringem Fußgängerverkehr mindestens 3,00 m. * Diese schmalen Anlagen sind außerorts nicht so problematisch, wenn ein Sicherheitstrennstreifen (Grünstreifen) zur Fahrbahn hin vorhanden ist. Fehlt der Sicherheitstrennstreifen, reichen die Maße nicht aus. QUALITÄTSSTANDARDS

23 23 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx 23 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx Gemeinsame Rad- und Gehwege außerorts Musterlösung für gemeinsame Rad- und Gehwege außerorts orientiert sich an ERA und RAL Musterlösungen erleichtern die Maßnahmenplanung. Musterlösungen sind eine Grundlage für die Kostenschätzung. Musterlösungen führen zu einheitlichen Standards innerhalb des RadNETZES MUSTERLÖSUNGEN ZU FÜHRUNGSFORMEN

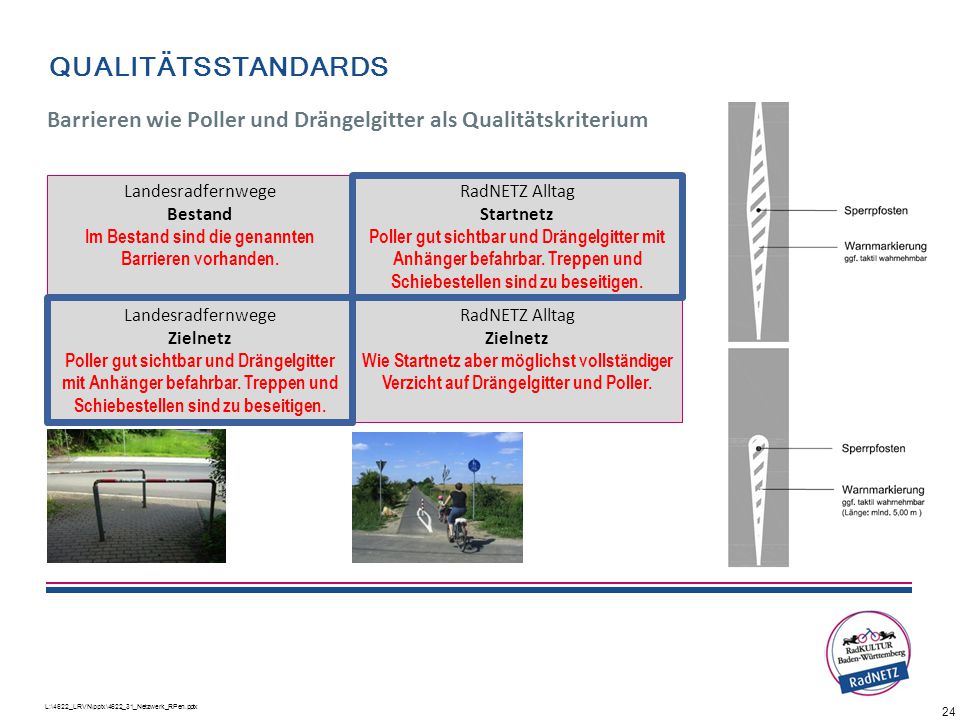

24 24 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx Barrieren wie Poller und Drängelgitter als Qualitätskriterium Landesradfernwege Bestand Im Bestand sind die genannten Barrieren vorhanden. Landesradfernwege Zielnetz Poller gut sichtbar und Drängelgitter mit Anhänger befahrbar. Treppen und Schiebestellen sind zu beseitigen. RadNETZ Alltag Startnetz Poller gut sichtbar und Drängelgitter mit Anhänger befahrbar. Treppen und Schiebestellen sind zu beseitigen. RadNETZ Alltag Zielnetz Wie Startnetz aber möglichst vollständiger Verzicht auf Drängelgitter und Poller. QUALITÄTSSTANDARDS

25 25 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx Musterlösungen für einen Kreisverkehr innerorts Radverkehrsführung über die Kreisfahrbahn (Regellösung): Auflösung der Radverkehrsführung und Überleitung auf die Fahrbahn ca. 30 Meter vor der Einmündung in den Kreisverkehr. Ausreichende Ablenkungswirkung in der Kreisfahrbahn zur Harmonisierung der Geschwindigkeiten Radverkehr und Kfz-Verkehr. Musterlösungen für Knotenpunkte MUSTERLÖSUNGEN FÜR KNOTENPUNKTE

26 26 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx Kreisverkehr innerorts Kreisverkehrsanlage mit umlaufendem Radweg nur bei hohen Kfz-Belastungen (> Kfz/Tag) Der Radverkehr ist innerorts bevorrechtigt zu führen. FGÜ (Zebrastreifen) sollen in der Regel vorhanden sein. Radweg ist 4 bis maximal 5 m abgesetzt zu führen. Radweg ist kreisparallel zu führen. Musterlösungen für Knotenpunkte, MUSTERLÖSUNGEN FÜR KNOTENPUNKTE

27 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx 27 DAS RadNETZ BADEN-WÜRTTEMBERG – NUTZEN FÜR AKTEURE Abstimmung und Festlegung des RadNETZes Aufbereitung der erfassten Daten für das Datenmodell der LUBW Auflistung des Handlungsbedarfs Grobe Kostenübersicht je Baulastträger Entwicklung und Bereitstellung von Musterlösungen Konzeption der Wegweisung nach FGSV-Standard

28 L:\4622_LRVN\pptx\4622_31_Netzwerk_RPen.pptx 28 VIELEN DANK FÜR IHRE AUFMERKSAMKEIT! Fertig. Los! Das RadNETZ Baden-Württemberg geht an den Start!
