25.10.2004Kirsten Klasen1 Karten II Darstellung diskreter Phänomene
2
25.10.2004Kirsten Klasen2 Gliederung Unterscheidung diskrete und kontinuierliche Phänomene Signaturarten 8 Variablen nach Bertin Signaturvorschriften Umsetzung in Arc-Map Aufgaben
3
25.10.2004Kirsten Klasen3 Unterscheidung diskrete und kontinuierliche Phänomene Diskrete Phänomene: klare Grenzen (bestimmte Eigenschaften + räumliche Attribute) Punkte und Linien z. B. Liegenschafts- kataster, Straßennetz Speicherung in Vektordaten www.geoinformation.net
4
25.10.2004Kirsten Klasen4 Unterscheidung diskrete und kontinuierliche Phänomene Kontinuierliche Phänomene: Unbegrenzte Flächen Nimmt an jedem Ort der Erdoberfläche einen Wert an Luftdruck, Bodenqualität, Temperaturverteilung Speicherung in Rasterdaten www.geoinformation.net
5
25.10.2004Kirsten Klasen5 Signaturarten Punkte: einem punkthaften Objekt ist 1 Koordinatenpaar zugeordnet z.B. Städte Linien: einem linienhaften Objekt sind mindestens 2 Koordinatenpaare zugeordnet z.B. Straßen Flächen: einem flächenhafte Objekt sind mindestens 3 Koordinatenpaare zugeordnet z.B. Bundesländer
6
25.10.2004Kirsten Klasen6 Punkthafte Signaturen
7
25.10.2004Kirsten Klasen7 Linienhafte Signaturen
8
25.10.2004Kirsten Klasen8 Flächenhafte Signaturen
9
25.10.2004Kirsten Klasen9 Die acht Variablen nach Bertin Farbe Tonwert Größe Form Muster Richtung Lage www.geoinformation.net
10
25.10.2004Kirsten Klasen10 Farben Hauptklassen unterscheidbar zu viele Farben Verwirrung Erkennungserleichterung: Zusammen mit Muster verwenden Ähnliche Kategorien: Kleine Veränderungen in Farbgebung (Farben von rot bis gelb) Wichtige Kategorien: rot, grün, blau nach Assoziation: Bestimmte Farben, bestimmte Bedeutung Farbe wenig gebraucht bei Zahlen Ausnahme: Höhen Westermann, Diercke Weltatlas
11
25.10.2004Kirsten Klasen11
12
25.10.2004Kirsten Klasen12 Tonwert bei ausgefüllten Gebieten 4-5 Levels Oft gebraucht bei Zahlen Verbindung zur Interpretation höhere Werte dunklere Töne kleinere Werte hellere Töne Je höher die Kontraste desto wichtiger Westermann, Diercke Weltatlas
13
25.10.2004Kirsten Klasen13 Größe für Symbole oft verwendet bei Punkt- und Liniensymbolen gibt Größe die Wertzahl an Punkt-Symbole Bevölkerung Linien- Symbole Straßenart Größe der Symbole ist eine Funktion der Art und Bedeutung Bei Punkt- und Liniensymbolen ist Größenunterscheidung effektiver als Farbunterscheidung (Stadtgröße) Volk und Wissen, GEOS Landschaften und Ressourcen
14
25.10.2004Kirsten Klasen14 Form Generalisierung, Symbole ersetzen Orte Hauptformen der Punktsymbole: - Abstrakte Formen (Kreis, Kreuz, Quadrat oder Kombinationen) - Bild- Symbole (Symbol sieht so aus wie in Wirklichkeit) www.geoinformation.net
15
25.10.2004Kirsten Klasen15 Muster im Innern eines Symbols: - parallelen Linien - gekreuzter Schraffur oder - Punktmengen Auch bei Linien: -Striche - Punkte bilden innere Struktur einer Linie z.B. verschieden Straßenarten www.geoinformation.net
16
25.10.2004Kirsten Klasen16 Informationsgehalt der Signaturen Qualitativ - Farbe - Muster Quantitativ - Farbe - Größe - Form Raumbezug
17
25.10.2004Kirsten Klasen17 Signaturvorschriften www.ikg.uni-bonn.de
18
25.10.2004Kirsten Klasen18 Signatur diskreter Objekte bei Arc-Map Single Symbole: alle Objekte eines Layers gleich Unique Values: Abhänig vom Attributwert Unique Values, many fields: Abhängig von Kombination mehrer Attributwerte
19
25.10.2004Kirsten Klasen19
20

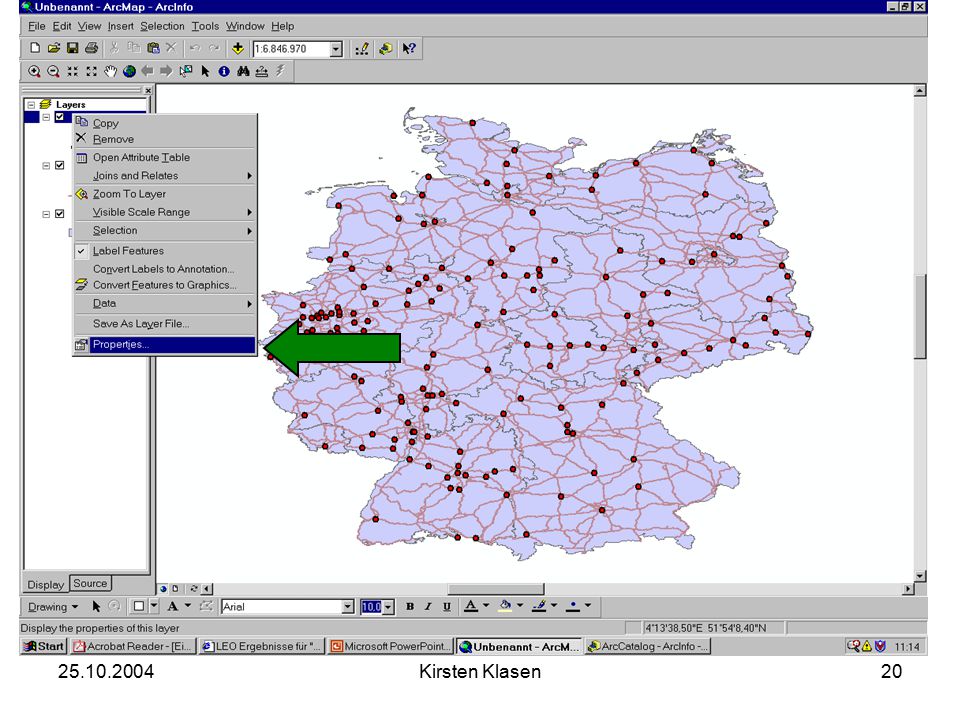

25.10.2004Kirsten Klasen20
21
25.10.2004Kirsten Klasen21
22
25.10.2004Kirsten Klasen22 Signatur- vorschriften Farbe
23
25.10.2004Kirsten Klasen23 Weitere Signatur- vorschriften
24
25.10.2004Kirsten Klasen24
25
25.10.2004Kirsten Klasen25
26

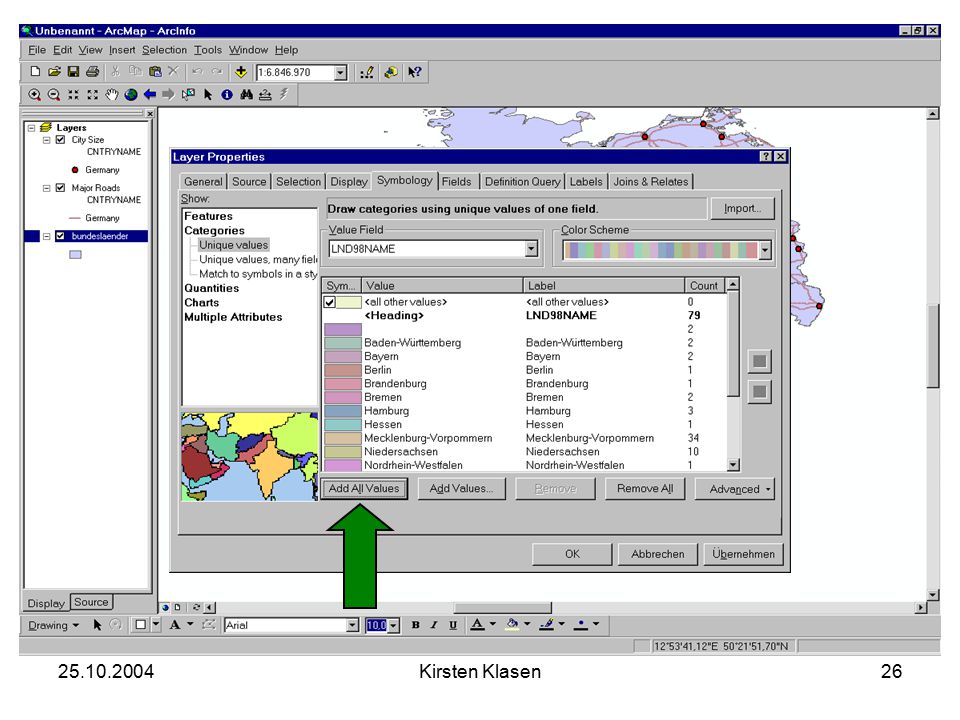

25.10.2004Kirsten Klasen26
27
25.10.2004Kirsten Klasen27 Markieren
28
25.10.2004Kirsten Klasen28 Gruppen bilden
29
25.10.2004Kirsten Klasen29 Gruppe
30
25.10.2004Kirsten Klasen30 Farben
31
25.10.2004Kirsten Klasen31
32
25.10.2004Kirsten Klasen32 Aufgabe 1 Öffnet in Arc-Map in einer neuen Karte das Verzeichnis: D:\GIS-Data\ESRI\mexico und fügt die Layer „State Areas“, „ Capital Cities “ und „ Major Rivers “ ein Ändert das Symbol der Cities in „Circle 3“ Verändert dabei auch die Größe und Farbe der City- Symbole passend Status des Flußes soll in Symbol wiedergeben werden (STATUS, add all values) Intermittend Stream Intermittent Perennial River Gruppiert alle State Areas von 1-16 und von 17-32 zusammen (ST_ID, add all values) Gebt den zwei Gruppen von State Areas die Farben Grün und Gelb, die Umrandung soll schwarz sein
33
25.10.2004Kirsten Klasen33 Überschrift bilden
34

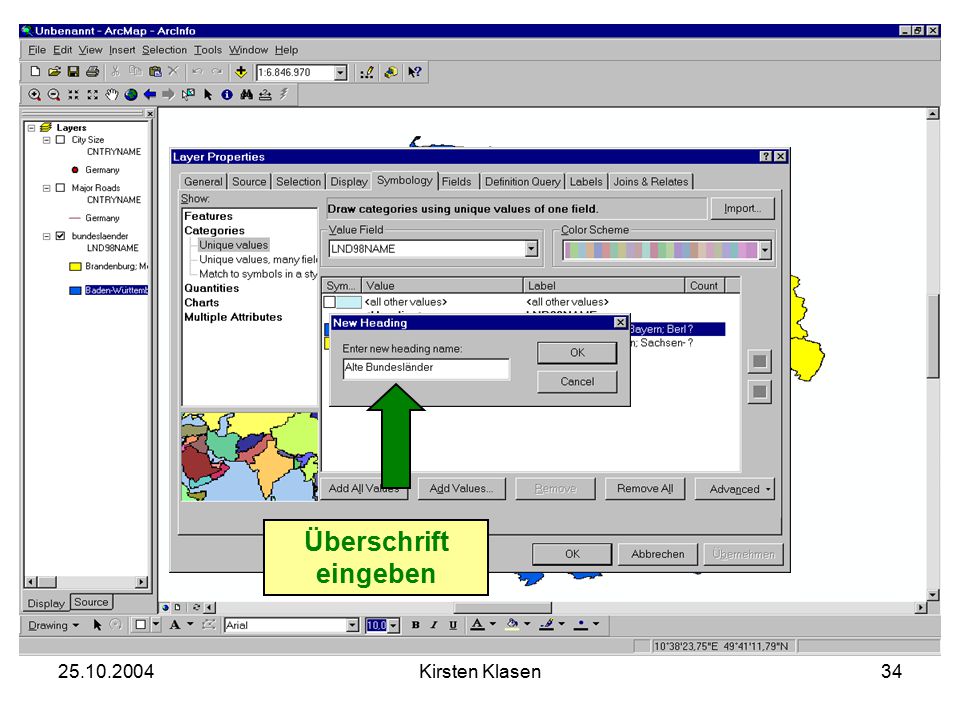

25.10.2004Kirsten Klasen34 Überschrift eingeben
35
25.10.2004Kirsten Klasen35 Gruppen sortieren
36
25.10.2004Kirsten Klasen36
37
25.10.2004Kirsten Klasen37
38

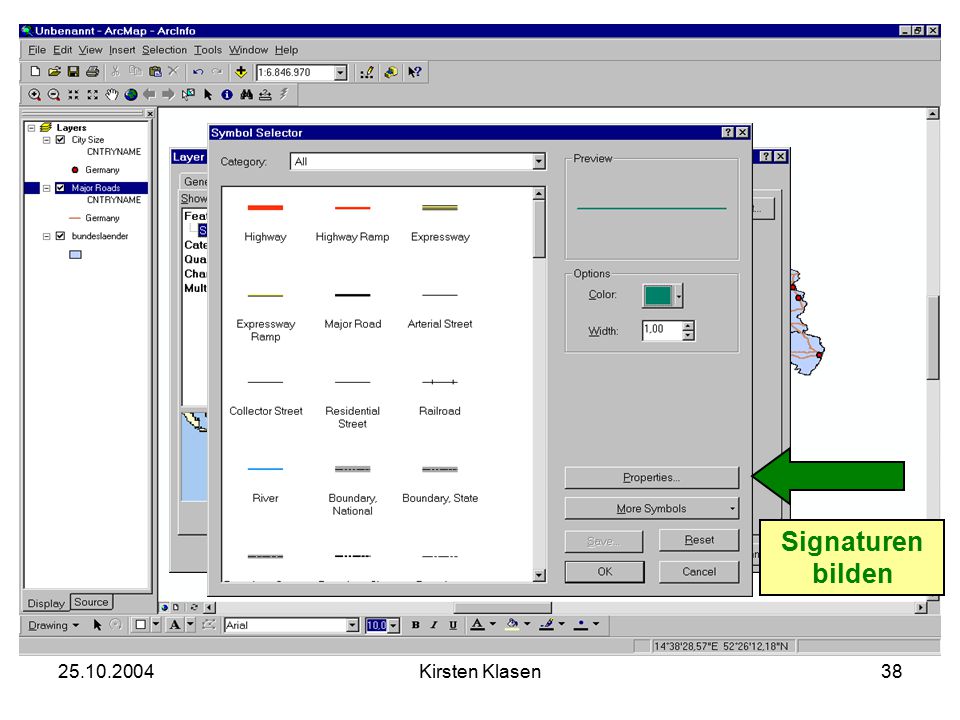

25.10.2004Kirsten Klasen38 Signaturen bilden
39
25.10.2004Kirsten Klasen39 Signaturen bilden
40
25.10.2004Kirsten Klasen40 Überlappungsprinzip
41
25.10.2004Kirsten Klasen41
42

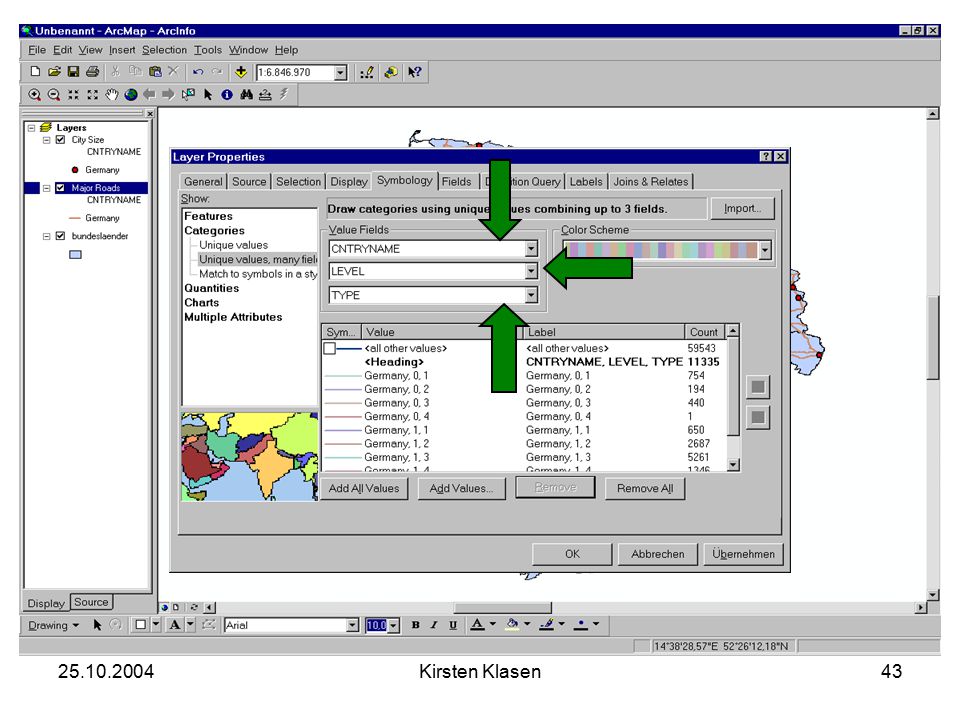

25.10.2004Kirsten Klasen42 Mehrere Attribute wählbar
43
25.10.2004Kirsten Klasen43
44

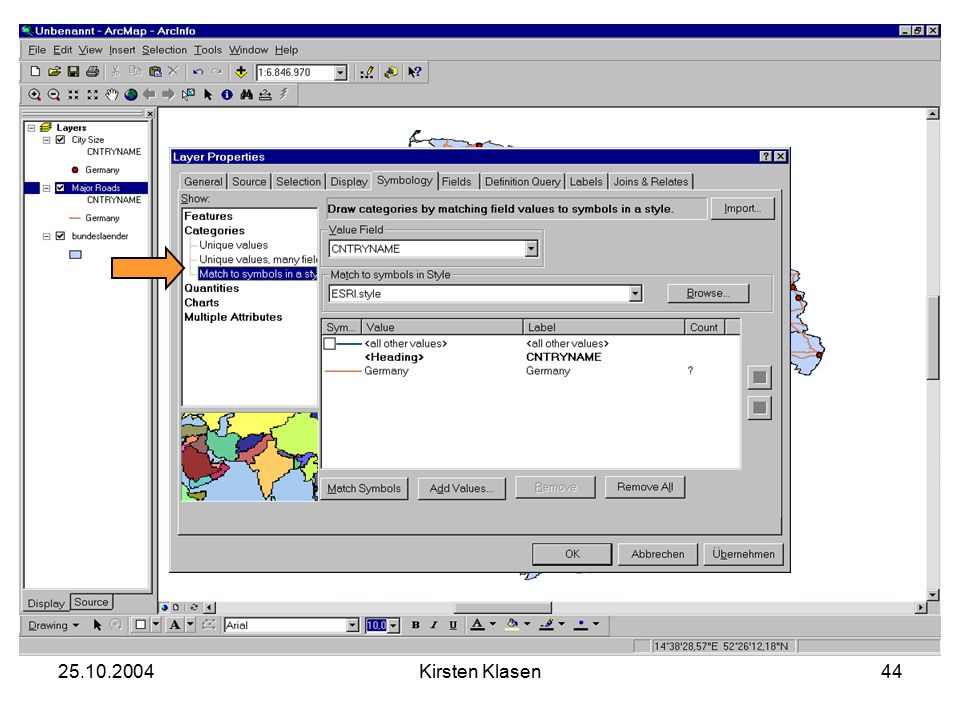

25.10.2004Kirsten Klasen44
45
25.10.2004Kirsten Klasen45 Aufgabe 2 Die eben gruppierten State Areas sollen die Überschrift „Nummer 1- 16“ und „Nummer 17-32 “bekommen Öffnet in ArcMap in einer neuen Karte unter dem Verzeichnis: D:\GIS-Data\ESRI\canada die Layer „Canadien Provinces“, „ Major Cities “ und „ Major Roads “ Gebt der Stadt Victoria ein paßendes Symbol, dass die hohe Zahl an Einbrüchen sichtbar wird (More Symbols, Burglary) Gruppiert die Provinzen so, dass diejenigen mit einer Bevölkerung unter 1 000 000, die Farbe „ Yellow “ bekommen, die mit über 1 000 000 die Farbe „Med Blue“ (Pop1996) Mit Hilfe des Überlappungsprinzips soll der Highway 1 eine gelb/schwarze Signatur bekommen und über den restlichen Straßen stehen. Diese sind zu gruppieren sind und ihnen die Signatur „Highway Ramp“ zuzuordnen
46
25.10.2004Kirsten Klasen46 Quellen Computerkartographie und GIS GIS Analysis Using ArcMap Geographical Information Systems and Computer Cartography Westermann, Diercke Weltatlas Volk und Wissen, GEOS Landschaften und Ressourcen www.ikg.uni-bonn.de www.geoinformation.net Rombey, Y.: Vortrag Proseminar GIS II 2003
47

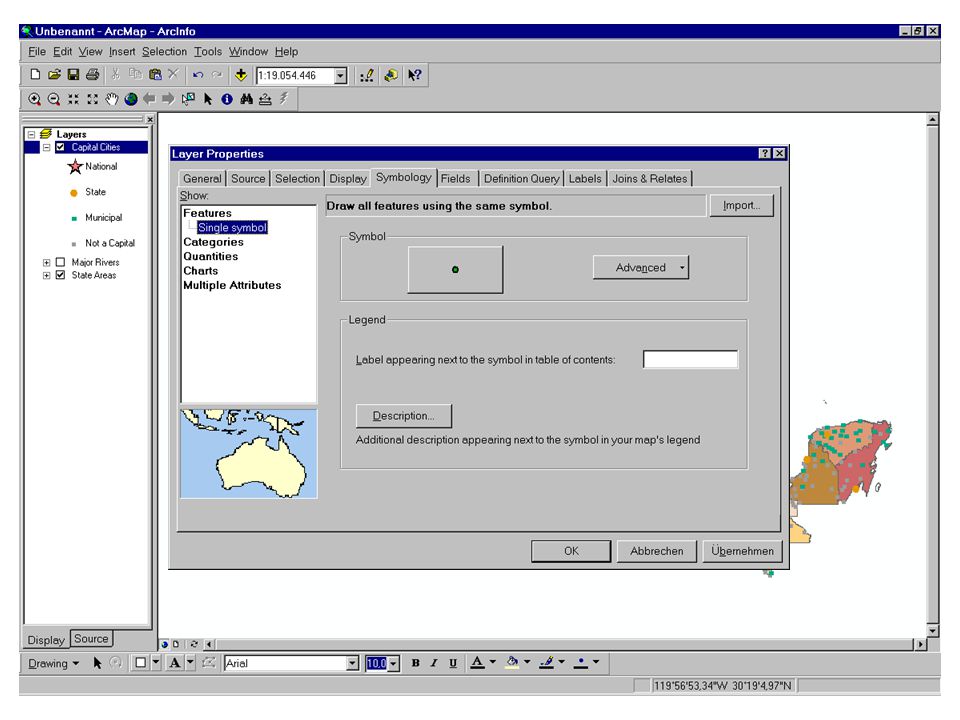

25.10.2004Kirsten Klasen47
48
25.10.2004Kirsten Klasen48
49
25.10.2004Kirsten Klasen49
50
25.10.2004Kirsten Klasen50
51
25.10.2004Kirsten Klasen51
52

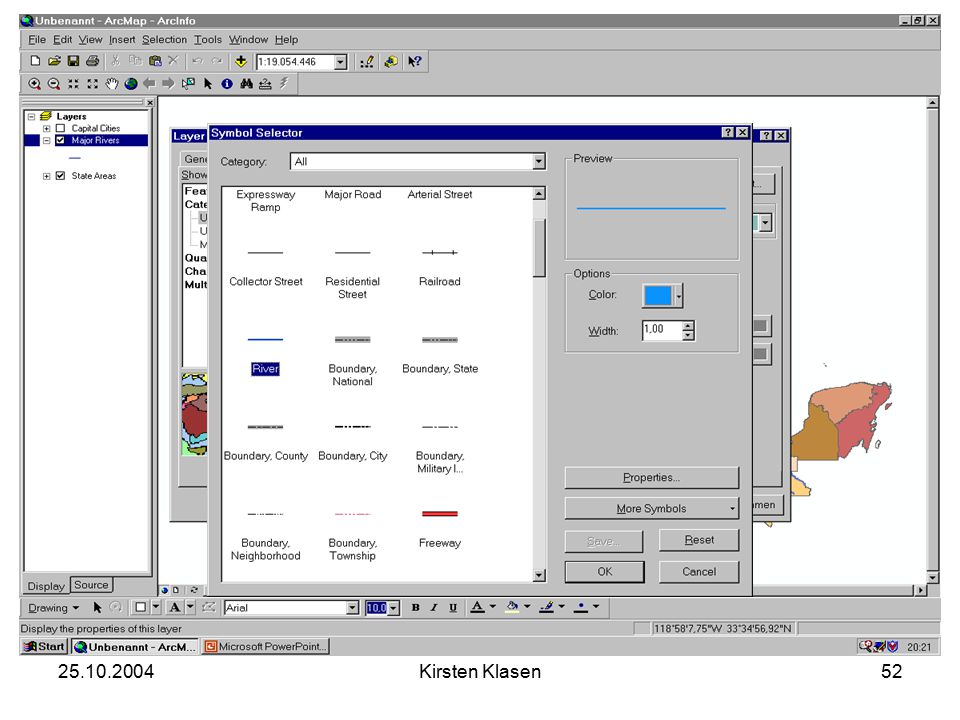

25.10.2004Kirsten Klasen52
53
25.10.2004Kirsten Klasen53
54
25.10.2004Kirsten Klasen54
55
25.10.2004Kirsten Klasen55
56
25.10.2004Kirsten Klasen56
57
25.10.2004Kirsten Klasen57
58
25.10.2004Kirsten Klasen58
59
25.10.2004Kirsten Klasen59
60
25.10.2004Kirsten Klasen60
61
25.10.2004Kirsten Klasen61
62
25.10.2004Kirsten Klasen62
63
25.10.2004Kirsten Klasen63
64
25.10.2004Kirsten Klasen64
65
25.10.2004Kirsten Klasen65
66

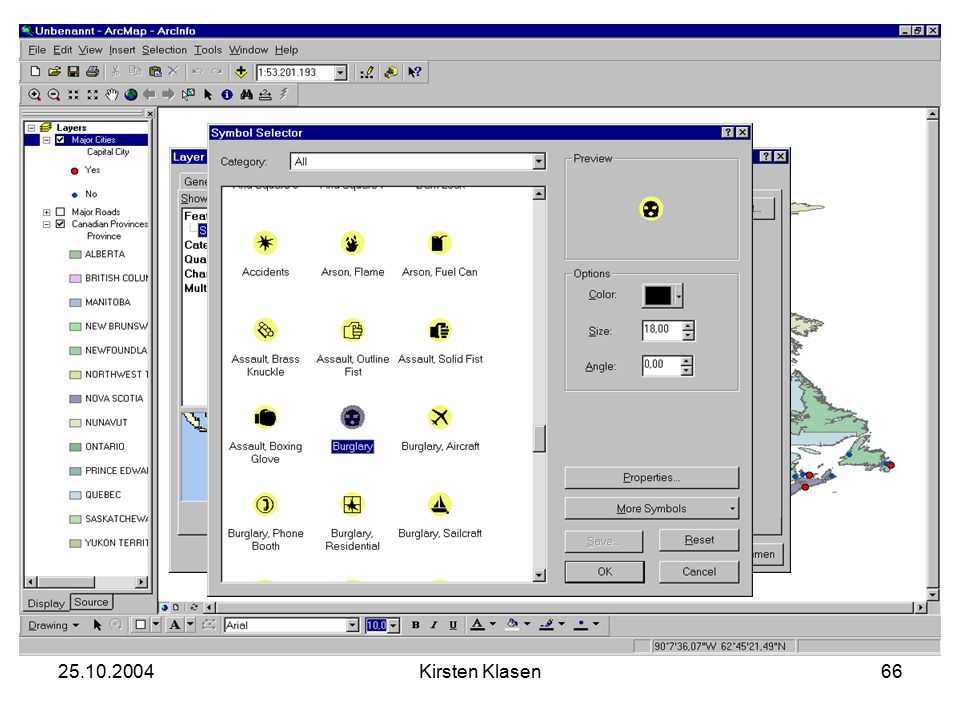

25.10.2004Kirsten Klasen66
67

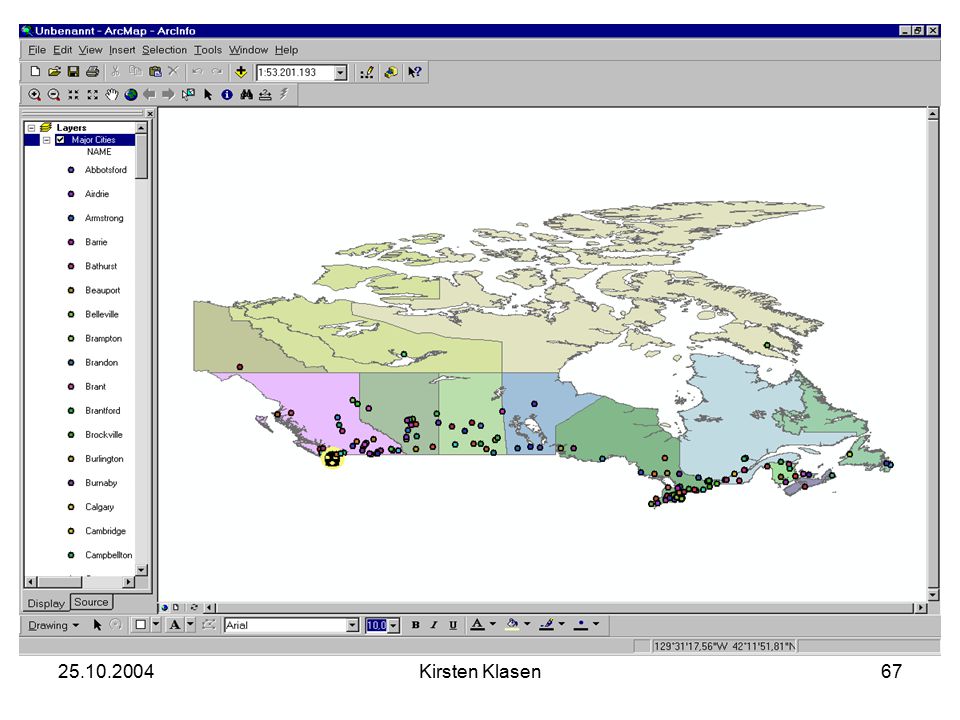

25.10.2004Kirsten Klasen67
68
25.10.2004Kirsten Klasen68
69
25.10.2004Kirsten Klasen69
70
25.10.2004Kirsten Klasen70
71
25.10.2004Kirsten Klasen71
72
25.10.2004Kirsten Klasen72
73
25.10.2004Kirsten Klasen73
74
25.10.2004Kirsten Klasen74
75
25.10.2004Kirsten Klasen75
76
25.10.2004Kirsten Klasen76
77
25.10.2004Kirsten Klasen77
78
25.10.2004Kirsten Klasen78
