1 Präsentation Öffentliche Netze & Dienste S.Kretschmann

2 Was versteht man darunter Öffentliche Netze und Dienste? Bezeichnung für ein Netz, bei dem der Netzbetreiber jedem dem Zugang ermöglicht und bestimmte staatlich kontrollierte Anforderungen erfüllt.

3 Allgemeine Gliederung ATM GSM UMTS DSL

4 ATM ATM ( Asynchronous Transfer Mode ) - ATM Datenkommunikation was ist das? - ATM Zellen & Zellkopf - ATM Zellstruktur - ATM Funktionsweise - ATM Fehlerkorrektur und Netzüberlastung - ATM Netz & Netzstruktur - ATM Netzvorteile - ATM Dienstklassen - ATM Übertragungsprinzip - ATM Anwendungen - ATM LAN - ATM Multiplexing - VPN ( Virtual Private Network )

5 ATM asynchrones Datenübertragungsverfahren für Hochgeschwindigkeitsnetze Daten werden in winzige Pakete von 53 Byte Länge zerlegt kann im WAN und im LAN- (Local Area Network) eingesetzt werden verwendbar als verbindungsloser Service und verbindungsorientiertes Protokoll Übertragung durch virtuelle Verbindung sehr hohe Bandbreiten - von 25 MBit/s über 155 MBit/s bis zu 622 MBit/s

6 ATM Zellen & Zellkopf Konstante Länge von 53 Byte 5 Byte bilden Zellkopf ( Adress- & Steuerinfos) Restlichen 48 Byte enthalten Nutzdaten Bytes werden als Okletts bezeichnet da sie aus 8 Bit bestehen Länge d. Informationsfeldes ( Payload 48 Byte ) eine Zelle stellt Kompromiss zwischen Anforderung der Daten und Echtzeitdienst Echtzeitdienst = Datenübertragung eines Vorgangs ohne Verzögerung zu ablaufenden Vorgang

7 Datendienst = Lange Dateneinheiten sinnvoll um Daten ohne Verzögerung zu übertragen Gibt 2 Zellarten - NNI Zellen ( Network Node Interface )  Bits für Datenfußkontrolle entfallen dienen d. Pfadkennung  Kommunikation an Schnittstelle zwischen ATM Netzknoten UNI Zellen ( User Network Interface )  Kommunikation an Benutzer Netzwerkschnittstelle verwendet

8 ATM Zellstruktur Zelle besteht aus Nutzdaten (Payload) und dem Zellkopf (Header) Zellstruktur wurde von der IEEE in der Empfehlung standardisiert Datenströme werden im ATM-Netz zu einem gemeinsamen Zellstrom verbunden Zellen sind vor allem wegen des Cell-Switching nur 53 Byte lang kleine Zellen bringen Vorteile hinsichtlich der Antwortzeiten und Übertragungskapazitäten bei ihrer Codierung, der Segmentierung und beim Switching  geringe Verzögerungszeiten

9 ATM Funktionsweise Header enthält einen Virtual Connection (VC) Identifier, bestehend aus einem Virtual Path Identifier (VPI) und einem Virtual Channel Identifier (VCI) auf Port gelesene Zelle beschreibt durch deren VC Identifier eindeutig einen neuen VC Identifier und einen ausgehenden Port für die Weiterübertragung der Zelle bei einer Point-to-Multipoint - Verbindung wird das VPI/VCI- Paar auf eine Menge von neuen VC identifiers und Ausgangsports abgebildet

10

11  ATM benutzt ein komplexes Netz von Switches  ATM- Zellen bewegen sich zwischen Ports hin und her  jeder Port des Switches ist an ein Spezifisches Gerät angeschlossen  da die Zellen so klein sind kommt es nur zu geringen Verzögerungszeiten

12 ATM Fehlerkorrektur und Netzüberlastung: Fehlerkorrektur: - nicht durchgeführt von Protokollen - ATM- Switches kontrollieren die Header - falls Fehler auftritt wird das Paket verworfen - Wiederaufsetzten erfolgt durch Endsystem Netzüberlastung: - nur wenn mehr Bandbreite benötigt wird als momentan zu Verfügung steht - es kann eine gewünschte Verbindung abgewiesen werden - (ATM- Netz wird von der Auslegung des Netzes begrenzt nicht vom Übertragungsprotokoll)

13 ATM Netz & Netzstruktur Netzstruktur: Besteht aus Netzknoten und einer Verbindung zwischen Knoten und Endgerät Im Netzknoten sind Funktionen verdrahtet (Vermeidet Übertragungsverzögerungen) UNI Schnittstelle vom Netzknoten zum Anwender NNI Schnittstelle zwischen den Netzknoten

14 Netz: ATM- Netze sind Schaltnetzwerke Schaltereinheiten mit zwei Eingängen A und B und zwei Ausgängen C und D es gibt zwei Möglichkeiten der Verbindung (über Kreuz, gerade aus) man kann beliebig große Netze zusammen bauen Diese Netzwerke nennt man auch Multistage-Netzwerke Netze können Synchron, asynchron, verbindungslos mit konstanter oder variabler Übertragungsrate und verbindungsorientiert sein Übertragungsrate d. Nutzdaten von ATM Netz Übertragungsrate entkoppelt

15 ATM Netz

16 ATM Netzvorteile Integration aller verteilten Anwendungsdienste in ein Netz nur noch eine Übertragungsart (ATM) ATM ermöglicht ein vollautomatisches, virtuelles Netz weniger Personalkosten (Da weniger Netz-Manager und Administratoren nötig sind!) kurze Verzögerung und hohe Übertragungsgeschwindigkeit (bis zu 622 MBit/s) Kommunikation von Geräten und Diensten mit unterschiedlicher Bitrate möglich lokales ATM- Netz leistet mehr als z.B. FDDI

17 ATM Dienstklassen DienstklasseABCD Synchronitätja nein Bitratekonstantvariabel Verbindungverbindungsorientiert verbindungslos AAL-TypTyp 1Typ 2Typ 3/4/ 5 Typ 3/4 AnwendungSpracheVideoFiletransfer, LAN, IP

18 ATM Übertragungsprinzip Um Daten zu übertragen müssen Quelle und Ziel abgestimmt sein (damit Daten zugeordnet und verarbeitet werden können) Übertragungskapazität in Pakete fester Größe unterteilt Zellen stehen mehrere Verbindungen zur Verfügung Zellen sind an Zelltakt gebunden Bandbreite wird durch Anzahl d. Zellen pro Zeineiheit bestimmt

19 ATM Anwendungen Classical IP over ATM ( Clip ) Multiprotokoll Label Switching ( MPLS ) Multicast Adress Resolution Server (MARS) Next Hop Resolution Server ( NHRS ) Lan Emulution ( Lan-E ) Multiprotokoll over ATM ( MPOA ) ATM - Netztechnik dient in lokalen, öffentlichen und privaten Hochgeschwindigkeitsnetzwerken als Transportmedium.

20 ATM LAN Lokales PC Netz verwendet ATM Technik zur Datenübertragung Besteht aus klassischer LAN Struktur ( Ethernet, Token Ring, ATM LAN bus oder ringförmiger Aufbau ) Datenengeräte (DEE) des ATM LAN sternförmig an zentralen Knoten angeschlossen -> Knoten kann ATM Router oder Switch sein -> ATM Router u. Switch sind zur Herstellung von Verbindungen wischen angeschlossenen Stationen

21  ATM LAN erfolgt Kommunikation verbindungsorientiert  Vermittlung der ATM Zellen im LAN erfolgt über Koppelfeld  Um Zellen vermitteln zu können muß Netzknoten d. TCP/IP Protokoll interpretieren können  LAN Emulation = Umwandeln einer MAC Adresse in eine ATM Zieladresse = ATM Technik ist für Anwendung nicht bemerkbar Netz verhält sich wie gewöhnliches LAN

22 Aufbau eines ATM LAN

23 ATM Multiplexing Daten werden in Zellen zerlegt da Datenumfang zu groß ist für Übertragung auf einer Leitung Zellen werden asynchron zum Übertragungstakt d. Netzes in Abhängigkeit d. Datenmenge gebildet Datenstrom wird durch Paketierer zerlegt Zeitmultiplexverfahren ermöglicht Mehrfachausnutzung d. Übertragungsstrecke > Quellen mit höheren Datenaufkommen belegen größere Anzahl an Zellen in Zeitabschnitt

24 ATM Multiplexing Bei ATM Technik werden Zellen nicht asynchron sondern in Zellraster übermittelt Zellen müßen nach Paketierung Wartezeit bis zum Sendezeitpunkt überwinden Es kommt zur Zellvergrößerung durch:  Zeit für bilden der Zelle  Übertragungsverzögerung aufgrund Laufzeit d. elek. Signale auf der Leitung  Vermittlungsverzögerung im Netzknoten  Zeit zur Rückmeldung d. Zellen in kontinuierlichen Datenstrom

25 GSM GSM ( Global System for Mobile Communication ) - Mobilkommunikation mit GSM - GSM Vorteile - GSM Netz - GSM Netzarchitektur - GSM Netzstrukturierung - GSM Verbindungsaufbau - GSM Datenübertragung - GSM Endgeräte - GSM Basisstationen - GSM Mobilvermittlungsstellen - GSM Systeme ( Netzarten) & Frequenzbereiche - GSM Tuning - GSM Übertragungstechnologien - GSM Übertragungstechniken - GSM Sicherheit

26 Mobilkommunikation mit GSM technische Grundlage des deutschen D – und E – Netzes Festnetzseitig basiert es auf ISDN - Standard und hat ähnliche vermittlungstechnische Leistungsmerkmale zum versenden und empfangen von Kurzmitteilungen (SMS) bietet Roaming zwischen verschiedenen Betreibern Digitales Mobilfunksystem Datenübertragungsrate 9,6 kBit/s

27 GSM Vorteile Mehrere Mobilfunktreiber gleiche Flächenabdeckung Ermöglicht ( fast )überall innerhalb des Landes mobil zu telefonieren Sprachübertragung und Datenübertragung SMS Handover: bewegt sich ein Teilnehmer, so wird durch nächste Basisstation sichergestellt das Verbindung bestehen bleibt Roaming: verlassen des Netzbereiches, Sicherstellung der Erreichbarkeit  Roaming Abkommen: zwischen Netztreibern Gewährleistung der Erreichbarkeit im anderen Netz unter gleicher Nr. u. Abrechnung über Landesgrenzen hinaus

28 GSM Netz Ist 2 Generation der Funknetze Basieren auf GSM Standard GSM Netze werden von verschiedenen Anbietern angeboten Dabei ist der Unterscheid die geographische Verfügbarkeit und die Tarifierung Zu GSM Netz gehören Endgeräte, Basisstationen und Vermittlungsstellen Netze sind Zellular aufgebaut Zellen nicht eckig nicht gleich groß variieren in Form und Größe

29 GSM Netzarchitektur Netzarchitektur:

30 GSM Netzstrukturierung

31 Hardware: - GSM-Netze sind in vier Teilsysteme unterteilt: - Mobile Station (MS) - BSS (Base Station Subsystem) - Vermittlungsteilsystem: Network Subsystem (NSS) - OMC (Operation and Maintenance Center) Adressierung: - In einem GSM-Netz werden folgende Nummern zur Adressierung der Teilnehmer verwendet: - MSISDN (Mobile Subscriber ISDN Number) - IMSI (International Mobile Subscriber Identity) - TMSI (Temporary Mobile Subsriber Identity) - MSRN (Mobile Station Roaming Number)

32 GSM Verbindungsaufbau Der Verbindungsaufbau mit Mobilfunkteilnehmer ist ein komplexer Prozess wie bei ISDN 1. Ruf aus ISDN wird an den rufenden Festnetzteilnehmer nächstliegende MobilVST geleitet dies bezeichnet man als Gateway-MSC 2. Auf Grundlage d.IMSI Nummer d. gewünschten Teilnehmers wird Verbindung zur Heimdatei des Mobilfunkteilnehmers aufgebaut (Prüft Teilnehmer Existenz) 3. Gateway MSC baut Verbindung zur Mobil-VST auf 4. Mobil-VST prüft mit Besucherdatei Angaben zum Aufenthaltsort und Erreichbarkeit 5. Funkruf wird aktiviert über Basisstation 6. Sobald Telefon auf Page Request (Anrufaufforderung) reagiert wird Rufzeichen gesendet 7. Über Basisstation d. Mobil-VST wird Handy signalisiert eine Verbindung aufzubauen

33 GSM Datenübertragung  GSM-Funkkanäle sind in acht Zeitschlitze unterteilt  jeder eine Datenübertragungsrate von 9,6 kbit/s  bei normalen GSM-Datenübertragung belegt Anwender während der kompletten Dauer seiner Verbindung einen Zeitschlitz und macht somit Gebrauch von den gesamten 9,6 kbit/s  wenn alle GSM-Zeitschlitze belegt sind, können keine weiteren Personen auf die Netzwerk-Verbindungen zugreifen  Anwender muss unabhängig v. übertragenen Datenmenge bei normalen GSM-Datenübertragung für gesamte Verbindungszeit, die für Datenübertragung benötigt wird, zahlen

34 GSM Endgeräte GSM Endgeräte sind vorwiegend Funktelefone Endgeräte haben unterschiedliche Merkmale ( SMS,MMS,PIM,Sprachaufzeichnung, usw. ) Um die Eigenschaften nutzen zu können müssen sie von Netzbetreiber freigegeben werden In Endgeräten sind Funktion zur Sicherheit vorhanden ( Sperrcode, PIN-Code )

35 GSM Basisstationen Basisstation in Zelle vorhanden ( Base Transceiver Station ) Stehen mit in Zelle vorhandenen Endgeräten drahtlos in Verbindung Aufgaben: - verwalten der zugewiesenen Funkkanäle - Kanalcodierung und Decodierung - Ver- und Entschlüsselung - Verbindungskontrolle

36 Aufgaben: > Überwachen des Empfangspegels > Steuerung des Sendepegels > Signalanpassung an PCM Schnittstelle über Verbindungen zum Netzknoten > Steuerung durch Handover Handover: Umschalten bestehender Verbindungen auf anderen Übertragungskanal oder in andere Zelle Singt Empfangspegel an Basisstation erfolgt Umschalten d. Übertragungskanals zu besser empfangenden Station dies erfolgt über Mobilvermittlungsstellen

37 GSM Mobilvermittlungsstellen Sind mit Basisstation über PCM Übertragungstrecke verbunden Arbeitet wie Festnetzvermittlungsstelle ( stellt Verbindung zu anderem Teilnehmer her ) Sind maschenförmig miteinander vernetzt Vernetzung erfolgt über ein eigenes Leitungsnetz oder eine ISDN Leitung

38 Enthalten Funktionseinheiten: - Besucherdatei: VLR (Visitor Location Register) - Beglaubigungszentrale: AuC (Authentication Center) - Identitätsdatei: EIR (Equipment Identity Register) - Betriebs- und Wartungszentrale: OMC (Operation and Maintenance Center)

39 GSM Systeme ( Netzarten ) & Frequenzbereiche Gibt 3 Arten von GSM Netzen GSM-900 Trägerfrequenzen 124,GSM-1800 Trägerfrequenzen 374,GSM-1900 Gemeinsamkeit: - Übertragungsrate von 9,6 kbit/s auf jedem der 8 Kanäle - Benutzt für drahtlose Kommunikation zwischen Basisstationen und Funktelefonen Unterscheide: Frequenzbereich (Up-, Downlink) und der Bandbreite und Reichweite

40 SystemNameUplink (von Mobliststion zur Basisstation) Downlink (von Basisstaion zur Mobilstation) Bandbreite (jeweils Uplink und Downlink) Einsatz GSM- 900 Glabal System for Mobile Communi- kation MHz MHz25 MHzD- Netz in Deutsc hland GSM (DCS- 1800) Digital Communi- kation System MHz MHz75 MHzE- Netz in Deutsc hland GSM (PCS- 1900) Personal Communi- kation System MHz MHz60 MHZNetze in den USA

41 GSM Tuning Es werden zusätzliche Dienste angeboten dadurch erhöht sich die Datenübertragungsrate in GSM Netz Dabei benutzen die Netzarten spezielle Übertragungstechnologien und Übertragungstechniken

42 GSM Übertragungstechnologien WAP (Wireless Application Protocol) - Netzdatenrate: 9,6 kbit/s - Eingeschränktes Displayformat - Trotzdem Ermöglichung des mobilen Internet Zugangs - Zum Paket gehört WML (Wireless Markup Language) ist eine Sprache - Dadurch lassen sich Internet Seiten von Browsern auf Handys darstellen - Daten die Übertragen werden werden reduziert und dem Display angepasst - Damit Endgeräte nicht direkt mit dem Internet verbunden werden setzt man WAP Gateways ein

43 HSCSD (High Speed Circuit Switched Data) - Leitungsvermittelte Verbindungsart höhere Übertragungsrate durch Bündelung der Netzkanäle - Mit speziellen Engeräten lassen sich 38,4 kbit/s übertragen - Zukünftig neue Kanalcodierung dadurch 57,6 kbit/s - Abrechnung in Abhängigkeit der Verbindungsdauer

44 GPRS ( General Packet Radio Service) - GPRS ist ein spezielles System für die Übertragung von Informationen über das GSM-Netzwerk - arbeitet paketvermittelnd - gute Ausnutzung vorhandener Übertragungskapazitäten - dient als Zugang in verschiedene Netze - theoretische Datenraten bis 171,2 kBit/s - Vorraussetzungen dazu: 8 gebündelte Funkkanäle und optimale Empfangsqualität - Datenraten für einzelne Kommunikation abhängig von Anzahl anderer Teilnehmer in Funkzelle - Funkressourcen werden geteilt - Endgerät einmal eingebucht „always online“ - Austausch von Paket mit Gerät  Beanspruchung der Infrastruktur (z.B.ständiger Austausch von s ohne permanente Verbindung)

45 EDGE (Enhanced Data- Rates for GSM Evolution) - Übertragungsverfahren nutzt spezielle PSK Modulationsverfahren und eine komplexe Multiplextechnik - Auf GSM Kanal mit 200 KHz Bandbreite lassen sich bis zu 48 kbit/s übertragen - Übertragung von 8 Kanälen Übertragungsraten von bis zu 384 kbit/s

46 GSM Übertragungstechniken Physikalische Übertragung: -Daten werden digitalisiert und mit einer Mischung aus Frequenz- und Zeitmultiplexing übertragen Logische Kanäle: -Datenrate pro Zeitschlitz von 24,7 kbit/s wird in 22,8 kbit/s für die codierten und verschlüsselten Nutzdaten des Verkehrskanals und 1,9 kbit/s für die teilnehmerspezifischen Steuerkanäle aufgeteilt Sprachübertragung: -mehrere Codes standardisiert  Full Rate Code (FR): -Mischung aus Langzeit- und Kurzzeit-Synthese verwendet, die eine effektive Komprimierung ermöglicht  Half Rate Code (HR): - auf einem Zeitschlitz der Luftschnittstelle zwei Gespräche gleichzeitig abwickeln

47 Enhanced Full Rate Codec (EFR): -durch leistungsfähigeren Algorithmus wurde bessere Sprachqualität erreicht > Adaptive Multirate Codec (AMR): -während eines Gespräches misst das Mobilfunknetz die Bitfehlerhäufigkeit und wählt den dafür geeignetsten Codec aus Datenübertragung: -wird Kanal für Datenübertragung genutzt, erhält man nach den Dekodierschritten eine nutzbare Datenrate von 9,6 kbit/s Lokalisierung: -zur Verringerung des Aufwands im Kernnetz wird zentral nur die Location Area gespeichert, in dem sich ein eingebuchtes Mobiltelefon befindet

48 GSM Sicherheit Authentisierung: -Teilnehmer wird bei Aufnahme ins Mobilnetz ein Subscriber Authentication Key zugeteilt Nutzdatenverschlüsselung: -zur Verschlüsselung wird aus der Zufallszahl von der Authentisierung beidseitig mit dem Algorithmus A8 ein Kodeschlüssel bestimmt Anonymisierung: - wird eindeutige Teilnehmerkennung IMSI, über die ein Teilnehmer weltweit eindeutig zu identifizieren ist, auf der Luftschnittstelle verborgen

49 UMTS UMTS (Universal Mobile Telecommunication System) - UMTS Anforderungen - UMTS Anwendungen - UMTS Bedeutung - Technische Daten UMTS - UMTS Netze - UMTS Dienste - UMTS Zellgrößen & Zonenkonzept - UMTS Datenübertragungsverfahren - UMTS Übertragungsgeschwindigkeit - UMTS Systemarchitektur - UMTS Funkschnittstelle - UMTS QOS ( Quality of Service ) Güteklassen - UMTS Güteklassen

50 UMTS Anforderungen verschiedene Varianten des Funkzugangs Möglichkeiten der Übertragung v. Daten und Internetzugang Verbindungen sollen für verschiedene Szenarien konfigurierbar sein Paket- und leistungsvermittelte Übertragungen ermöglichen Unterstützung des asymmetrischen Datenverkehrs Zugang zu weiteren Netzwerken (z.B. ISDN ) Virtual Home Environments (VHE) soll Benutzer von aktuellen Position im Netz immer auf dieselben Dienste zugreifen können Transport v. Daten mit großem Volumen

51 UMTS Anwendungen Kommunikation (Telefonie) Unterhaltung (Musik, Spiele) Navigation (Reiseführer, Routenplaner) Dienste die Ortsabhängig sind (Wetter) Internet (Bank, )

52 UMTS Bedeutung UE - User Equipment -besteht aus zwei Komponenten: -Mobile Equipment (beinhaltet Mobile Endge) -USIM-Karte (verwaltet Benutzerinformationen / Identfikation des Benutzers gegenüber Systemen) Core Network -inneres (Mobilfunk-)Netz ohne das Funk-Zugangsnetz -Unterteilt in 3 Domain: Serving Network Domain, Home Network Domain, Transit Network Domain -sorgt für flächendeckende Verbindungen mit hohen Übertragungsraten über große Entfernungen

53 Access Network -Zugangsnetz soll dem Teilnehmer die Nutzung aller zukünftiger, interaktiven Verteildienste wie Video – on – Demand, Information-on-Demand, Videospiele, Teleshopping, sowie selektiven Videodienste ermöglichen -beinhaltet Zugang der Benutzer zu Trägernetzwerk -über hohe Übertragungsgeschwindigkeit verfügen Transit Network Domain -ist wichtig um mit anderen Netzwerken zu kommunizieren Home Network Domain - werde nicht Service Provider abhängige Dienste angesiedelt - Dienste die nicht ortsabhängig sind Serving Network Domain -ist für die örtlichen Funktionen, leistungsvermittelnde - und Paketübertragung zuständig

54 Technische Daten UMTS Grundlegende Funk- Technologien: Wideband CDMA (WCDMA) Nutzfrequenzen: 1. 1,900-1,920 MHz (TDD) 2. 1,920-1,980 MHz (FDD Uplink) 3. 2, MHz (TDD) 4. 2, MHz (FDD Downlink) Kanalbreite: 5 MHz Chip Rate bei FDD: 3,84 Mcps Nutzertrennung: Code (CDMA), Frequenz (FDMA)

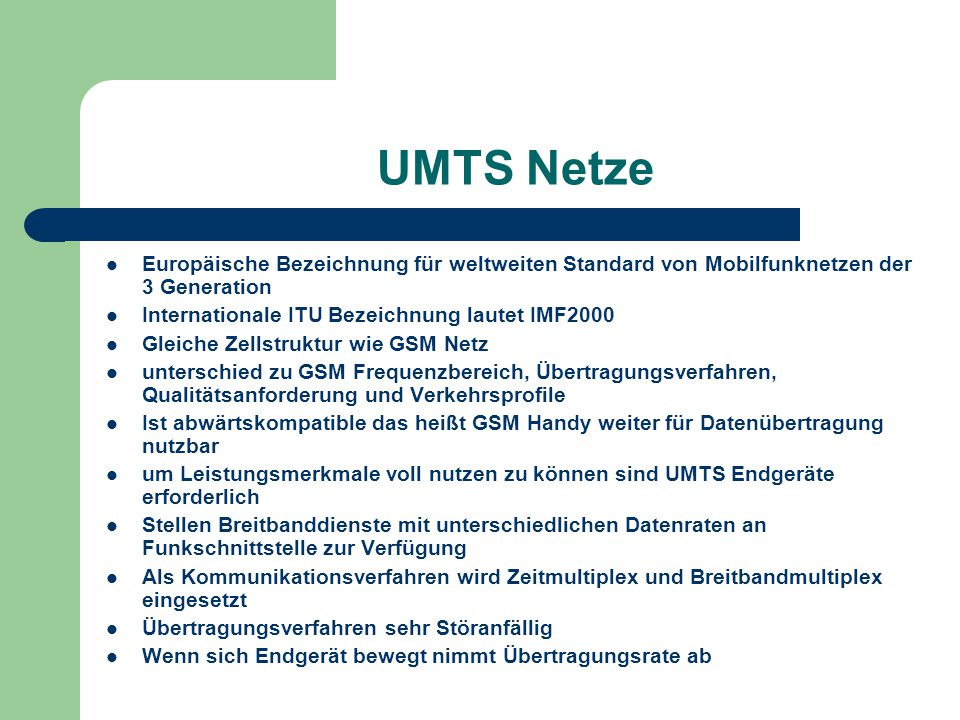

55 UMTS Netze Europäische Bezeichnung für weltweiten Standard von Mobilfunknetzen der 3 Generation Internationale ITU Bezeichnung lautet IMF2000 Gleiche Zellstruktur wie GSM Netz unterschied zu GSM Frequenzbereich, Übertragungsverfahren, Qualitätsanforderung und Verkehrsprofile Ist abwärtskompatible das heißt GSM Handy weiter für Datenübertragung nutzbar um Leistungsmerkmale voll nutzen zu können sind UMTS Endgeräte erforderlich Stellen Breitbanddienste mit unterschiedlichen Datenraten an Funkschnittstelle zur Verfügung Als Kommunikationsverfahren wird Zeitmultiplex und Breitbandmultiplex eingesetzt Übertragungsverfahren sehr Störanfällig Wenn sich Endgerät bewegt nimmt Übertragungsrate ab

56 UMTS Dienste Umfasst Multimediale Dienste wie Satelliten u. erdgestützte Sendeanlagen Dienstangebote: 1. Kommunikation (Audio & Videotelephonie) 2. Nachrichtendienst 3. Informationsverteilung 4. Standortbezogene Dienste (Navigation) 5. Geschäftsdienste 6. Massendienste (Bankdienste)

57 UMTS Zellgrößen & Zonenkonzept In Ballungsgebieten kleinere Zellen (Picozellen) sollen weniger als 50 m im Durchmesser betragen Kleine Zellgrößen können nicht flächendeckend eingerichtet werden Bei hoher Verkehrsdichte trotzdem gute Übertragungsraten zur Verfügung zu stellen lassen sich bei UMTS die Zellgrößen dynamisch verändern Temporäres Ausleihen von Übertragungsfrequenzen benachbarter Zellen ist möglich Zellgröße die von Netzbetreiber verwand ist abhängig von Datenaufkommen und Nutzverhalten

58 UMTS Zellen & Zonenkonzept Zone4321 Radiusgrößer als 20km km50-300mMehrere 10m TechnikFDD TDD BewegungBis 100 km/hBis 500 km/hBis 120 km/hBis 10m Übertragungsr ate Bis144 kbit/s Bis 384 kbit/sBis 2 Mbit/s BezeichnungGlobal (Worldzelle) Suburban (Macrozelle) Urban (Microzelle) Inbuilding (Picozelle)

59 UMTS Datenübertragungsverfahren - FDD Modus (Frequency Division Duplex Frequenzmultiplex)  Senden Basisstation und Mobil-VST in verschiedenen Frequenzbereichen  Im Uplink Kanal sendet Mobilteil im Downlink Kanal sendet Basisstation  Datentransferrate bei FDD liegt bei 384 kbit/s für Downlink  Frequenzbereich für Uplink zwischen 1,92 und 1,98 GHz  Frequenzbereich für Downlink zwischen 2,11 und 2,17 GHz

60 TDD Modus (Time Division Multiplex)  Sendet Mobil und Basisstationen im gleichen Frequenzband zu unterschiedlichen Zeiten  Wenn Sender sich bewegt oder zuweit von Basisstation entfernt treten Timing Probleme auf  Übertragungsrate von 2Mbit/s für Downlink  Frequenzbereich für Uplink zwischen 1,90 und 1,92 GHz  Frequenzbereich für Downlink zwischen 2,01 und 2,025 GHz

61 UMTS Übertragungsgeschwindigkeit UMTS Spezifikationen im Idealfall Bandbreite von 2 Mbit/s je nach Funkzellen und Störpegel d. Funktionsschnittstelle Praxis zwischen 384 kbit/s bis 120 km/h und 144 kbit/s bis 500 km/h Bei hoher Auslastung der Funkzelle verringert sich die Datenrate die Übertragbar ist Um ein zusammenbrechen der Funkschnittstelle zu verhindern verringert Funkzelle den Versorgungsbereich Zwingt Netz Endgerät per Soft Handover zu anderer Basisstation zu gehen

62 UMTS Systemarchitektur Merkmale: - Trennung zwischen UE (User Equipment) und Infrastruktur Aufbau erfolgt aus der Evolution von GSM Architektur ähnlich der GSM Architektur Node B: - physikalische Unit zur Übertragung von Zellen an die mobilen Endeinrichtungen

63 UMTS UE: - Bilden die mobilen Endgeräte - erstreckt sich über Handy bis zum Notebook mit mobilen Kommunikationsmöglichkeiten RNC (Radio Network Controller): -physikalische Vermittlungszentrale (ATM Switch) mobiler Verbindungen und enthält die Schnittstelle zum Festnetz Infrastruktur: - umfasst das gesamte Netzwerk, sowie die Luftschnittstellen - unterteilt in Domäne Access Network und Core Network, verbunden über Referenzpunkt

64 UMTS Architektur

65 UMTS Funkschnittstelle Basiert auf Modulationsverfahren W-CDMA (FDD) für Frequenzbereich und TD-CDMA (TDD) für Kurzstrecken TD-CDMA ist eng an TDMA Zugriffsverfahren von GSM angelegt es arbeitet mit Kanälen W-CDMA ist die Weiterentwicklung von CDMA im Breitband auf d. Funkschnittstelle CDMA ist Vielfachzugriffsverfahren (Multiple Access) auf Funkschnittstelle Signal wird über Code Spreizung über Frequenzspektrum verteilt Signal wird mit QPSK (Quadrature Phase Shift Keying) Moduliert Jedes Bit wird mit höherwertiger Bitfolge multipliziert

66 UMTS QoS ( Quality of Service ) Anwendung setzt bei Datenübertragung Merkmale voraus nicht vorhanden wird Anwendung abgebrochen Das Merkmal zwischen Endgerät und UMTS Netz wird ausgehandelt Merkmale haben Güteklassen und verschiedene Reaktionszeiten (Zeitverzögerung) und Datenintegration (Bitfehlerrate) Wenn Nummer Nutzer auf Telefon Anwendung wählt wird Datenrate gestartet und Güteklasse gewählt Güteklasse ist abhängig von Berechtigung d. Nutzers und Verfügbarkeit d. Nutzerabhängigkeit

67 UMTS Güteklassen Klass e NameBeschreibungAnwendung 1Conversation al Zeitlich konstante Datenübertragung (Zeitverzögerung <400ms) Sprache, Videotelephonie 2StreamingZeitlich konstante Datenübertragung Multimedia Streaming, Video on Demand 3InteractiveGeringe Bitfehlerrate und kurze Zeitverzögerung Internet-Zugang 4BackgroundGeringe Bitfehlerrate , SMS, Datentransfer

68 DSL DSL ( Digital Subcriber Line ) - DSL Technik - ADSL - ADSL Funktionsweise - ADSL Architektur - ADSL Übertragungsrichtung und Verfahren - ADSL Varianten - Andere DSL Verfahren - ADSL Varianten - Voice over DSL - Powerline Communication

69 DSL Technik Wenn von DSL gesprochen wird meint man eigentlich ADSL Ist eine Gruppe von Übertragungsverfahren Nutzung von Kupferdoppelladern dadurch höhere Datenübertragung als ISDN Alle DSL Verfahren haben unterschiedliche Übertragungsraten, Symmetrie, Frequenzbereiche und Reichweiten Übertragungsrichtungen werden unterschieden - Upstream: vom Teilnehmer zum Netz - Downstream: vom Netz zum Teilnehmer Übertragungsverfahren werden nuterschieden - Symmetrisches Verfahren: Übertragbare Datenrichtung in beiden Richtungen gleich - Asymmetrisches Verfahren: Downstream Datenrate höher als Upstream Datenrate

70 ADSL (Asynchrones DSL Verfahren) zur Zeit häufigste Anschlusstechnik für digitale Breitband-Endkunden- Anschlüsse ins Internet Asymmetrie bedeutet, dass die Datenraten in Sende- und Empfangsrichtung unterschiedlich sind, in Empfangsrichtung erheblich größer als in Senderichtung (vom Anschluss aus gesehen) neuer Dienst für Telephonie als Übergangslösung zum Breitband-ISDN/ATM ADSL - Gerätetechnik benutzt nur Frequenzbereiche, die oberhalb des für den ISDN-Basisanschluss verwendeten Frequenzbereichs von 130 kHz liegen, d.h. beide Dienste können parallel übertrage werden Datenübertragung in 4,3125 kHz Bändern mit einer Datenrate von je 4 kbit/s im Bereich von kHz für den Upstream (1 Mbit Übertragungsgeschwindigkeit) und kHz für den Downstream (8 Mbit Übertragungsgeschwindigkeit) schlechten Leitungsqualität – Leitungen waren nicht für eine Bandbreite von 1 MHz vorgesehen, so müssen einzelne Bänder gegebenenfalls ausgeblendet Anwendung: Video on Demand und Surfen im Web

71 ADSL Funktionsweise nutzt brachliegendes Frequenzspektrum der Telefonleitung um die mehr Bandbreite für den Internet-Zugang zu Verfügung zu stellen 2 Modems an einer herkömmlichen Telefonleitung (Kupfer-Doppelader) ein Modem beim Endanwender und andere beim Netzbetreiber in der Vermittlungsstelle um Telephonie(POTS) und ADSL gleichzeitig nutzen zu können, sind Splitter notwendig, die die genutzten Frequenzbereiche trennen bzw. zusammenführen und in das richtige Netzwerk einspeisen Modem wird über eine beliebige 10 Base T-Ethernet-Netzwerkkarte an einen Computer angeschlossen  feste Anbindung  Anwählen entfällt PC und Vermittlungsstelle wie bei einer Standleitung fest verbunden es gibt drei konkurrierende Verfahren:  DMT: Discrete Multitone  CAP: Carrierless Amplitude Phase  QAM: Quadrature Amplitude Modulation

72 ADSL Architektur

73 ADSL Übertragungsrichtung sowie Verfahren Länge und der Querschnitt des Kupferkabels, Dämpfung Zwei Möglichkeiten Up- und Downstream zu trennen: Frequency Division Multiplexing (FDM): - erzeugt einen schmalbandigen Frequenzbereich - direkt oberhalb der Sprachfrequenzen angesiedelt - breitbandige Downstream- Bereich direkt am Upstream-Bereich Echo Cancellation (EC): - spielt untergeordnete Rolle - Kanäle für Up- und Downstream nicht komplett getrennt - hoher technischer Aufwand zur Signaltrennung

74 Andere DSL Verfahren SDSL: Single Line Digital Subscriber Line - übertragt Signale symmetrisch über ein einziges Kupferkabel - ist fähig in einem Bereich oberhalb der normalen Telephonie zu arbeiten - es ist möglich gleichzeitig Telephonie und Daten über ein einziges paar Kupferleitungen zu senden HDSL: High Bit-Rate DSL mit symmetrischer Bitrate > 2km - besteht aus mehreren SDSL- Leitungen - das Spektrum der Bandbreite reicht von 80 kHz bis 240 kHz HDSL2: HDSL 2 ist Nachfolger von HDSL und unterliegt den Normierungsstandards des ANSI (American National Standards Institute) - arbeitet auf einem Kupferpaar und soll im Vergleich zu SDSL größere Übertragungsreichweiten erzielen

75 VDSL: Rate Adaptive DSL mit symmetrischer und unsymmetrischer Bitrate > 2km, ähnlich dem ADSL - zur Zeit existieren noch keine Standards für VDSL UADSL: Universal ADSL (auch Splitterless DSL oder ADSL Lite) - kommt ohne Splitter aus, man braucht ein spezielles UADSL- Modem UADSL2: Reach Enhanced ADSL2 - Reichweitenvergrößerung von 900m gegenüber ADSL - Gilt nur für ADSL over Pots (Annex A) - Analoge Telephon Anschlüsse

76 ADSL Varianten (over-Pots,over- ISDN,over TCM –ISDN) Annex A (ADSL-over-Pots) - ADSL Variante - hält Frequenzbereich unter 25 KHz für analoge Telefonleitungen frei Annex B (ADASL-over-ISDN) - ADSL Variante hält für ISDN Frequenzbereich unter 138 KHz frei Annex C (ADSL-over-TCM-ISDN) - in Japan gibt es spezielles ISDN, das TCM-ISDN (Time Code Multiplexed)

77 ADSL Vorteile ADSL-Speed bis zu 32x schneller als ISDN-Dual-In 24 Stunden online, keine regelmäßigen Disconnects unlimitierter Transfer fixer monatlicher Preis, keine zusätzliche Telefongebühren fixe IP (Subnetz) Breite Abdeckung: auch in nicht-urbanen Gebieten verfügbar ISDN-Backup für maximale Verfügbarkeit Kompetenter Support ohne zusätzliche Kosten

78 VoDSL ( Voice over DSL ) Durch Technik können bis zu 8 Telephongespräche bei gleichzeitigem Internetzugang über 2 adrigen Kupferleitungen übertragen werden Leitung vom Teilnehmer zur VST wird am Ende auf ein digitales Modem geführt Paketstrom mit Sprach und Datenpaket gelangt von VST auf Gateway dadurch wird Sprache und Daten getrennt Es kommt zur Verzögerung bei Übertragung von Sprache und Daten Gesamtverzögerung in DSL System liegt im Bereich von ms Datenrate unter 1MBit/s ohne Qualitätseinbußen über DSL Anschluss

79 Powerline Communication (PLC) Ermöglicht Zugang ins öffentliche Netz und Internet über Niederspannungsnetz Energieverteilungsnetz hat Frequenz von 50Hz Um Netz zur Datenübertragung mit 30 Hz zu nutzen gilt - mit zunehmender Frequenz werden Übertragungseigenschaften des Netzes besser sowie Störungen geringer PLC Technik unterscheidet 2 Gesamtkonzepte die Inhouse Vernetzung & den PLC Netzzugang Übertragungsrate von 155 kbit/s maximal Um Datenraten bis 2MBit/s übertragen zu können sind Frequenzen unter 30MHz erforderlich

80 Powerline Gesamtkonzepte Inhouse Vernetzung: Stromnetz kann PC Netzwerk errichten mit mehreren Computern - Endgeräte benötigen Powerline Network Termination Adapter - beim Übergang von inhouse Bereich und Anschlussnetz bildet sich Powerline Network Repeater PLC Netzzugang: Übertragungskanal für Sprache und Daten über Stromleitung - dort ist Vermittlungsstelle des Systems unter gebracht (Powerline Network Unit) - PLC Frequenzen bis max. 155kbit/s

81 Quellenverzeichnis Internet: -www.networks.siemens.de -www.hennekeuser.com -www.elektronik.www.elektronik kompendium.de -www.doppelpunkt.net -server02.is.uni-sb.de Lektüre: - Vernetzte IT – Systeme (Stam) - IT – Handbuch (Westermann) -Informations- und Telekommunikationstechnik, Öffentliche Netze und Dienste
