IPv6 in der Praxis Vortragsreihe von Michael Dirska Hasso-Plattner-Institut Potsdam 2004-04-29.

Ähnliche Präsentationen


Präsentation zum Thema: "IPv6 in der Praxis Vortragsreihe von Michael Dirska Hasso-Plattner-Institut Potsdam 2004-04-29."—  Präsentation transkript:

1 IPv6 in der Praxis Vortragsreihe von Michael Dirska Hasso-Plattner-Institut Potsdam

2 04/2004 -md-2 IPv6 Adress-Struktur Allocation Prefix Fraction of (binary) Address Space Unassigned (see Note 1 below) /256 Unassigned /256 Reserved for NSAP Allocation /128 [RFC1888] Unassigned /64 Unassigned /32 Unassigned /16 Global Unicast 001 1/8 [RFC2374] Unassigned 010 1/8 Unassigned 011 1/8 Unassigned 100 1/8 Unassigned 101 1/8 Unassigned 110 1/8 Unassigned /16 Unassigned /32 Unassigned /64 Unassigned /128 Unassigned /512 Link-Local Unicast Addresses /1024 Site-Local Unicast Addresses /1024 Multicast Addresses /256 aus RFC 3513RFC 3513

3 04/2004 -md-3 derzeitige Adressvergabe IANA vergibt /23-Adressblöcke an RIR (Regional Internet Registries, z.B. RIPE)IANARIPE die (derzeit vier) RIRs vergeben aus diesen Blöcken jeweils /32 oder /35-Adressblöcke an LIRs (Local Internet Registries) (aktuelle Liste)aktuelle Liste LIRs vergeben meistens /48-Netze an ihre Kunden (DFN ist ein LIR)DFN

4 04/2004 -md-4 globale IPv6-Adressen IANARIRRIRLIRLIRKunde Interface ID Bit für lokale Adress- vergabe im Subnetz

5 04/2004 -md-5 weitere IPv6-Adresstypen FE80::/64 0 Interface ID Link Local

6 04/2004 -md-6 IPv6-Multicast-Adressen Group ID TScope aus RFC2373RFC reserved 1 node-local scope 2 link-local scope 3 (unassigned) 4 (unassigned) 5 site-local scope 6 (unassigned) 7 (unassigned) 8 organization-local scope 9 (unassigned) A (unassigned) B (unassigned) C (unassigned) D (unassigned) E global scope F reserved T=0 "well-known" T=1 "transient" FF02::1 "all nodes" FF02::2 "all routers"

7 04/2004 -md-7 häufig genutzte IPv6-Multicast- Adressen FF02::1all nodes FF02::2all routers FF02:0:0:0:0:1:FFXX:XXXX solicited node adress

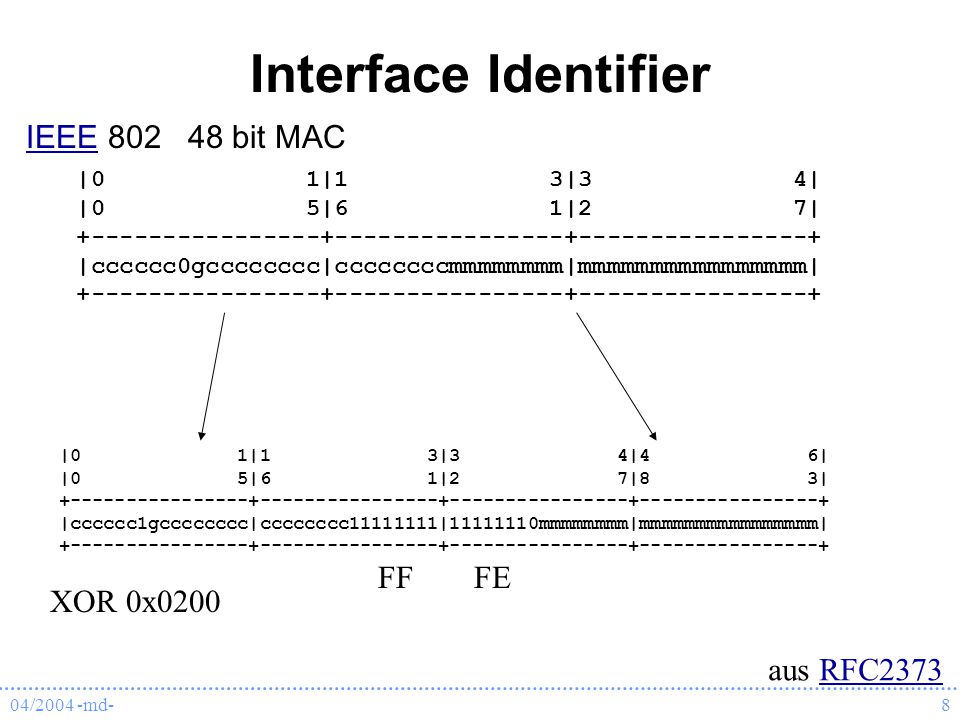

8 04/2004 -md-8 Interface Identifier |0 1|1 3|3 4| |0 5|6 1|2 7| |cccccc0gcccccccc|ccccccccmmmmmmmm|mmmmmmmmmmmmmmmm| aus RFC2373RFC2373 |0 1|1 3|3 4|4 6| |0 5|6 1|2 7|8 3| |cccccc1gcccccccc|cccccccc | mmmmmmmm|mmmmmmmmmmmmmmmm| FFFE XOR 0x0200 IEEEIEEE bit MAC

9 04/2004 -md-9 IPv6 Netzwerk node link node host router Interface FE80::/64

10 04/2004 -md-10 Das Beispiel mit IPv4 Rechner einschalten und mit Browser "http://www.kame.net/" aufrufen –DHCP liefert... IP-Adresse Netzmaske Gateway Nameserver –ARP liefert... Hardware-Adresse des Routers

11 04/2004 -md-11 Beispiel IPv4 (2) DNS-Abfrage (direkt oder über Nameserver) liefert die IP-Nummer von –eine Anfrage nach Typ "A" (IPv4-Adresse) TCP-Verbindung zu Port 80 HTTP-Protokoll

12 04/2004 -md-12 Das Beispiel mit IPv6 Fragen: –Wie bekomme ich nach dem Einschalten eine IP- Nummer? –Wie erfahre ich, wo sich der Router befindet? –Wo ist der nächste DNS-Nameserver? –Welche DNS-Anfragen muss ich stellen, um IPv6- Adressen zu erhalten? Typ "A" kann es nicht sein. –Ist TCP bei IPv6 irgendwie anders..? Ist momentan (4/2004) eine Verbindung durch ausschließliche Nutzung von IPv6 möglich?

13 04/2004 -md-13 Neighbor Discovery (RFC2641)RFC2641 Fünf Message-Typen (in ICMPv6) –Router Discovery –Router Solicitation –Neighbor Discovery –Neighbor Solicitation –Redirect
