1 Projekt Rigi Photogrammetrische Auswertung Pascal Wirz, Thomas Denkinger, Christian Omlin Digitale Photogrammetrie – WS 06/07

2 Übersicht Innere Orientierung Verknüpfungspunkte Passpunkte Bündelblockausgleichung

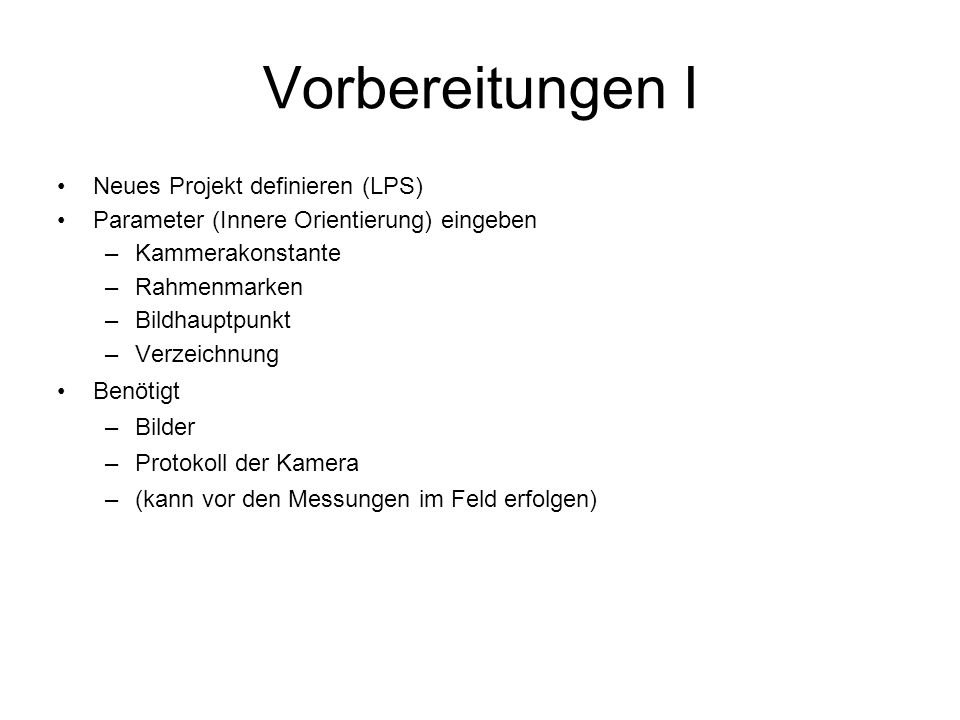

3 Vorbereitungen I Neues Projekt definieren (LPS) Parameter (Innere Orientierung) eingeben –Kammerakonstante –Rahmenmarken –Bildhauptpunkt –Verzeichnung Benötigt –Bilder –Protokoll der Kamera –(kann vor den Messungen im Feld erfolgen)

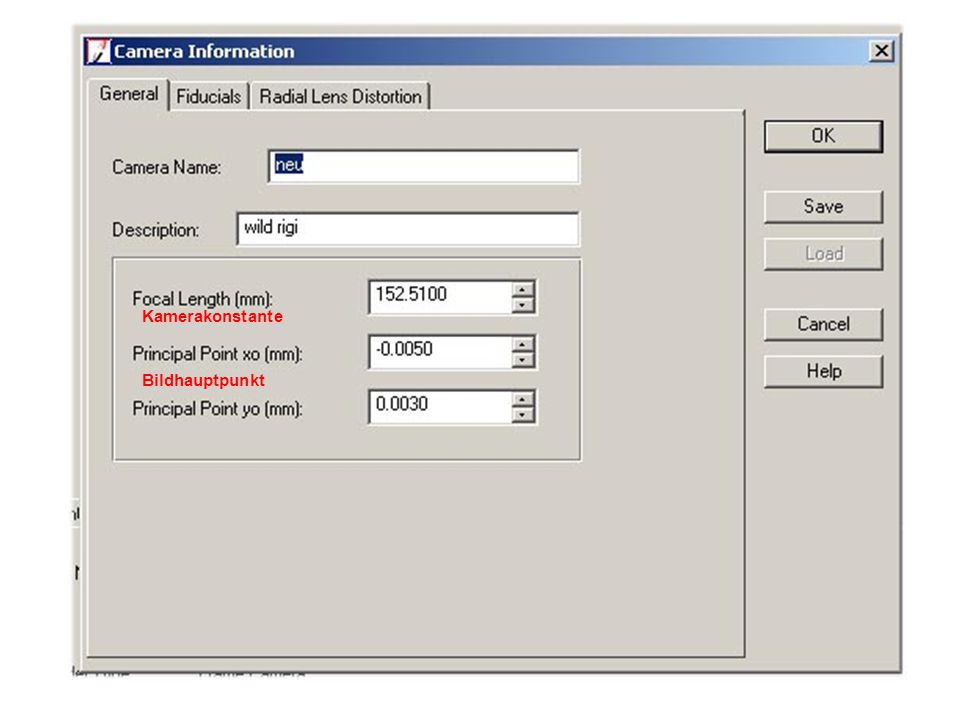

4 Kamerakonstante Bildhauptpunkt

5

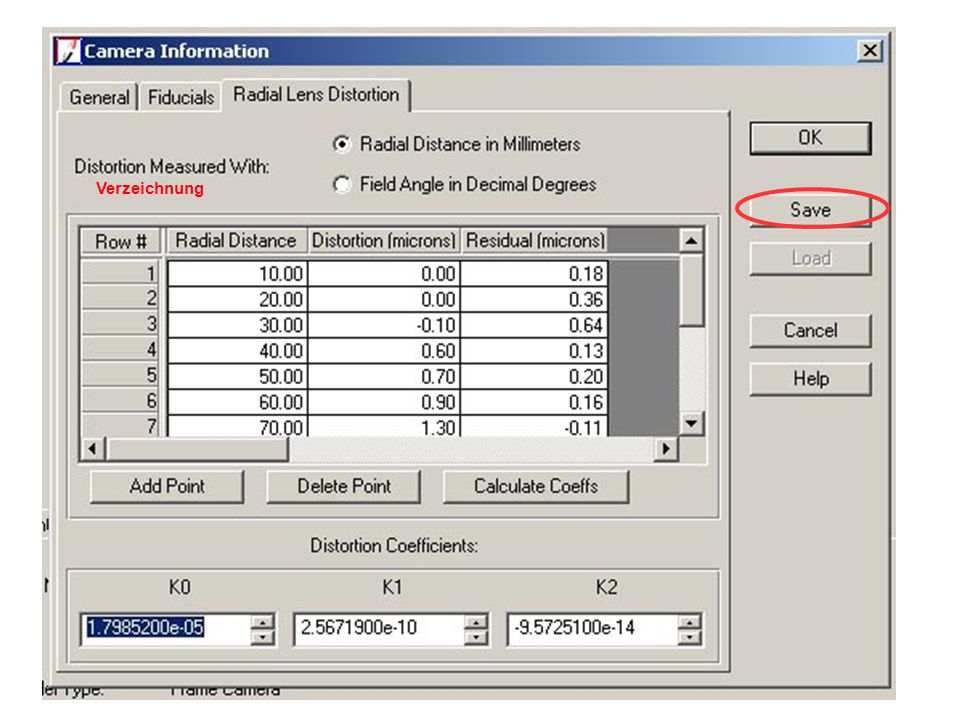

6 Verzeichnung

7 Aus Kalibrierungszertifikat Koordinatensystem definieren –Lage: CH1903+ –Höhe: CH1903+ Bilder ins Projekt laden Bildpyramide generieren (bereits vorhanden) Vorbereitungen II

8 Innere Orientierung Für jedes Bild die Orientierung des Bildkoordinatensystem eingeben Messung der Rahmenmarken –Manuell –Ab der dritten Rahmenmarke werden die Restlichen mittels Template matching automatisch angezeigt

9 Rahmenmarken

10 Schlechtes Beispiel

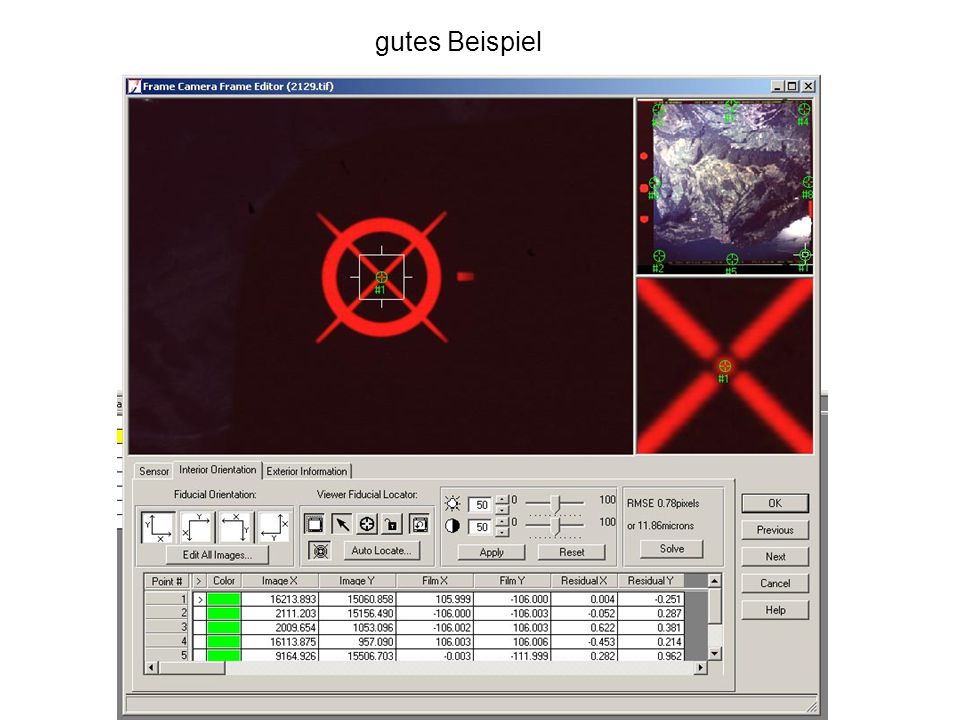

11 gutes Beispiel

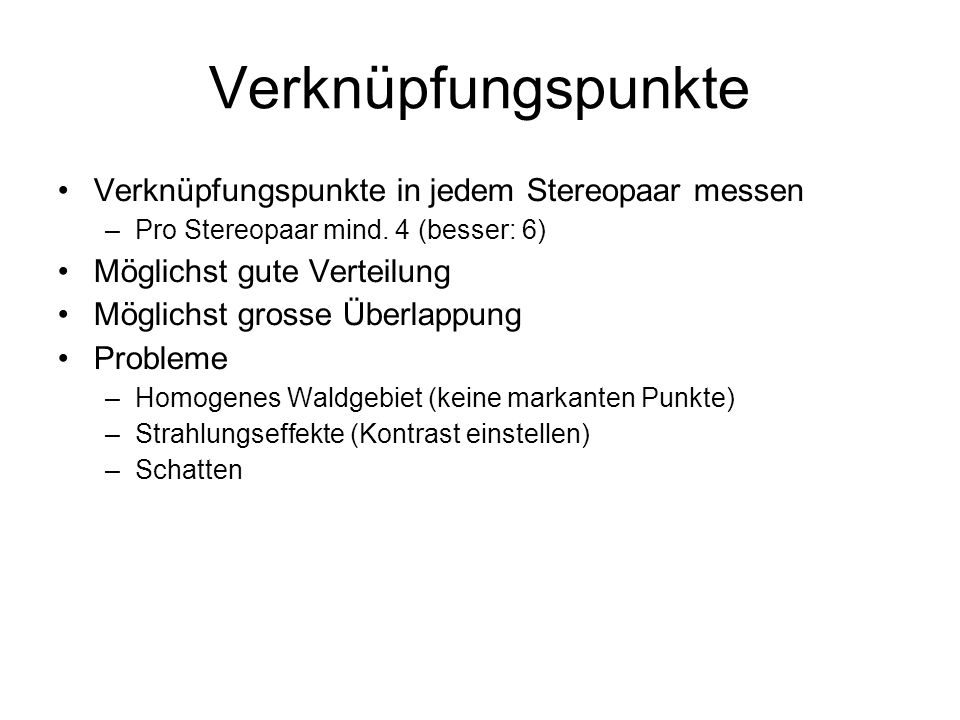

12 Verknüpfungspunkte Verknüpfungspunkte in jedem Stereopaar messen –Pro Stereopaar mind. 4 (besser: 6) Möglichst gute Verteilung Möglichst grosse Überlappung Probleme –Homogenes Waldgebiet (keine markanten Punkte) –Strahlungseffekte (Kontrast einstellen) –Schatten

13

14

15

16 Passpunkte Passpunktfile (GPS-Messungen) wird eingelesen Passpunkte werden in LPS ausgemessen und dem richtigen Punkt im Bild zugeordnet Überlappungsbereich –Wegen schlechtem Zugang im Gebiet, Überlappungsbereich gering Schlechte Passpunktwahl –Vermeidung durch Konsultation der Bilder im Feld

17 Bündelblockausgleichung Ziel –Parameter der äusseren Orientierung bestimmen Einstellungen –Erdkrümmung berücksichtigen? –Kamerakalibrierung? Abschliessende Arbeiten –Report ansehen –Verbesserungen überprüfen –Schlechte Passpunkte/Verknüpfungspunkte eliminieren

18

19

20

21
