1 Für die Montage von Mikrosystemen
Greiferbaukasten Für die Montage von Mikrosystemen

2 Gliederung Projektdaten Ausgangssituation Projektinhalt Projektstatus
Simotec GmbH • Nov • Screen Präsentation

3 Projektdaten  Projektlaufzeit 2½ Jahre - Oktober 2000 bis März 2003
 Gesamtprojektkosten 4,8Mio DM  Förderung des Projekts Bundesministerium für Bildung und Forschung (BMBF) im Rahmen des Programms “Mikrosystemtechnik 2000+”  Projektabwicklung im Auftrag des BMBF durch den VDI/VDE-IT Simotec GmbH • Nov • Screen Präsentation

4 Projektpartner Forschungszentrum Karlsruhe Technik und Umwelt
Simotec GmbH • Nov • Screen Präsentation

5 Gliederung Projektdaten Ausgangssituation Projektinhalt Projektstatus
Simotec GmbH • Nov • Screen Präsentation

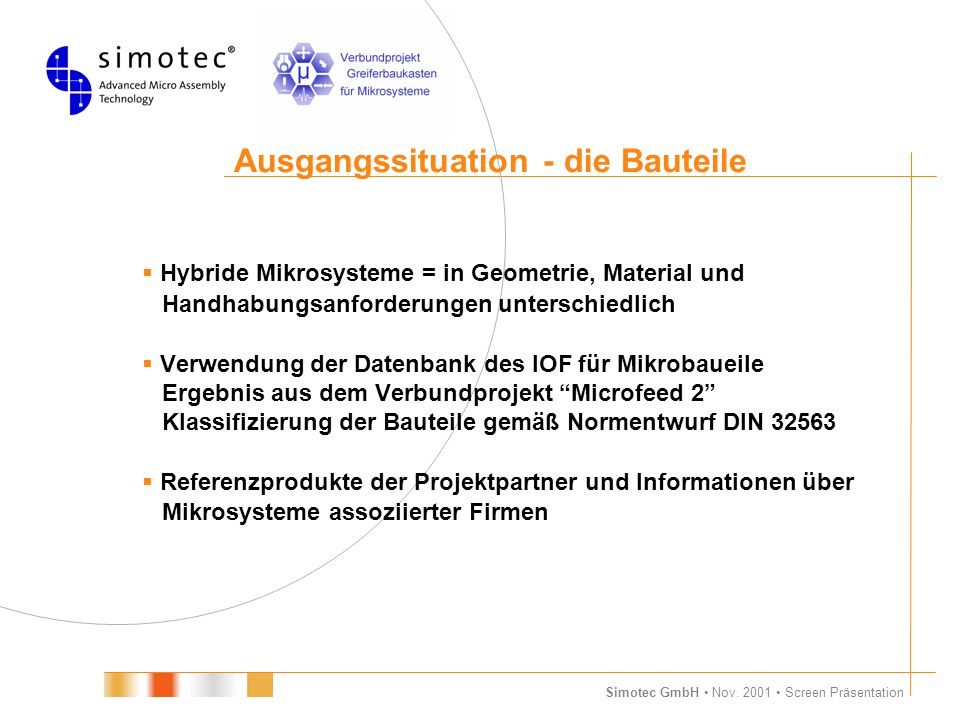

6 Ausgangssituation - die Bauteile
 Hybride Mikrosysteme = in Geometrie, Material und Handhabungsanforderungen unterschiedlich  Verwendung der Datenbank des IOF für Mikrobaueile Ergebnis aus dem Verbundprojekt “Microfeed 2” Klassifizierung der Bauteile gemäß Normentwurf DIN 32563  Referenzprodukte der Projektpartner und Informationen über Mikrosysteme assoziierter Firmen Simotec GmbH • Nov • Screen Präsentation

7 Ausgangssituation - die Greifersysteme
 Hochspezialisierte, nicht kompatible Greifer  Gegensätzliche Anforderungen an den Fügeprozess Flexibilität + Modularität Prozesssicherheit + Serientauglichkeit Simotec GmbH • Nov • Screen Präsentation

8 Ausgangssituation - die Handhabungsmaschinen
 unterschiedliche, nicht kompatible Handhabungsgeräte Simotec GmbH • Nov • Screen Präsentation

9 Gliederung Projektdaten Ausgangssituation Projektinhalt Projektstatus
Simotec GmbH • Nov • Screen Präsentation

10 Technische Projektziele
 Entwicklung eines Konzepts für die Schnittstelle Greifer -Handhabungsgerät sowie für greiferinterne Schnittstellen als Grundlage für einen modularen Greiferbaukasten  Einreichen von Normungsvorschlägen für die Schnittstellen in den DIN NAFuO AAF3  Prototypische Realisierung einzelner Baukastenmodule für Referenzprodukte der Projektpartner  Test der Baukastenmodule auf Modul-, Maschinen- und Produktionsebene Simotec GmbH • Nov • Screen Präsentation

11 Wirtschaftliche Projektziele
Das Verbundprojekt liefert einen Beitrag zur schnelleren und kostengünstigeren Umsetzung von MST-Produktideen  Steigerung der Rentabilität des Montageequipments für Mikrosysteme durch flexible Nutzung und durchsatzoptimierte Fügeprozesse - vom Prototypen bis hin zu mittleren Stückzahlen  Senkung der Kosten für Montageequipment durch kürzere Entwicklungszeiten und Nutzung standardisierter Schnittstellen und Module  Vermarktung einer eigenständigen Produktfamilie Simotec GmbH • Nov • Screen Präsentation

12 Definition Anforderungen, Module, Schnittstellen
Projektstruktur 2001 2002 Analyse Definition Anforderungen, Module, Schnittstellen Entwicklung Prototypenbau Test und Integration Simotec GmbH • Nov • Screen Präsentation

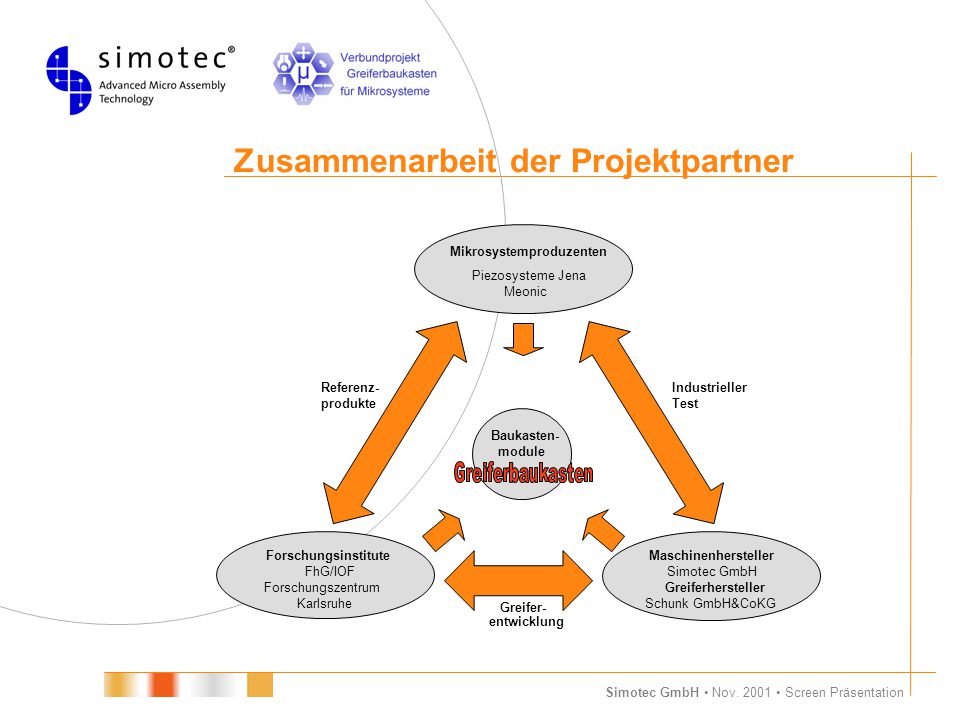

13 Zusammenarbeit der Projektpartner
Mikrosystemproduzenten Piezosysteme Jena Meonic Maschinenhersteller Simotec GmbH Greiferhersteller Schunk GmbH&CoKG Forschungsinstitute FhG/IOF Forschungszentrum Karlsruhe Baukasten- module Industrieller Test Greifer- entwicklung Referenz- produkte Simotec GmbH • Nov • Screen Präsentation

14 Verwertungsplan Projektlaufzeit  Entwicklungsrichtlinien für Institute und Industrie- partner  Anwendung prototypischer Baukastenmodule bei der Montage der Referenzprodukte  Umsetzung der Entwicklungsergebnisse in markt- fähige Baukastenmodule Simotec GmbH • Nov • Screen Präsentation

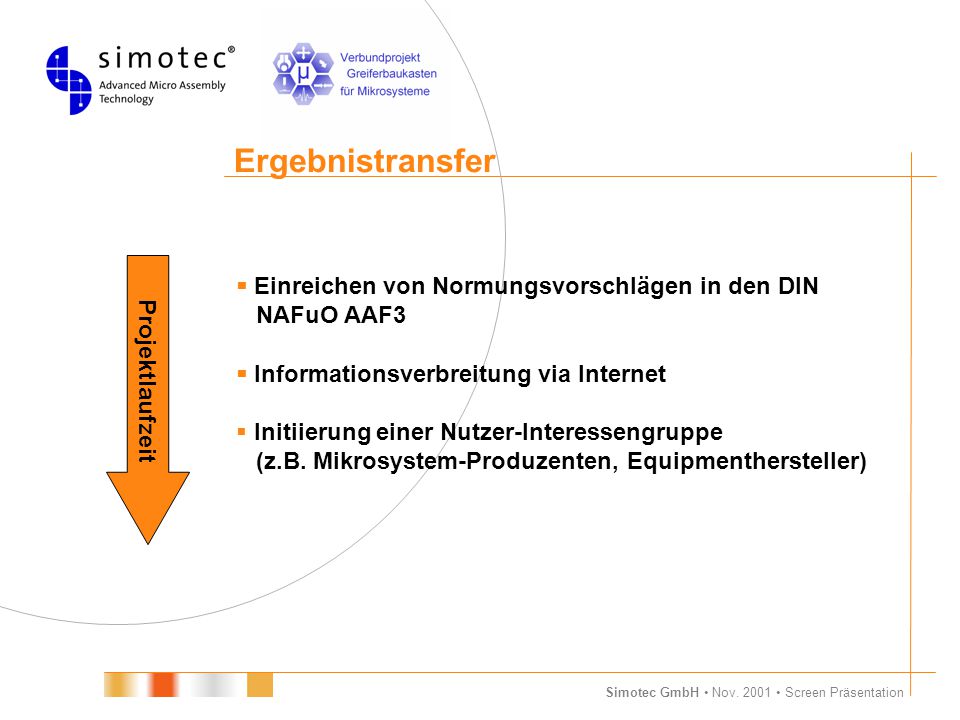

15 Ergebnistransfer Projektlaufzeit  Einreichen von Normungsvorschlägen in den DIN NAFuO AAF3  Informationsverbreitung via Internet  Initiierung einer Nutzer-Interessengruppe (z.B. Mikrosystem-Produzenten, Equipmenthersteller) Simotec GmbH • Nov • Screen Präsentation

16 Gliederung Projektdaten Ausgangssituation Projektinhalt Projektstatus
Simotec GmbH • Nov • Screen Präsentation

17 Greiferbaukasten - Projektstatus
Was wurde erreicht:  Abschluß der Analysephase, Ermittlung “Stand der Technik” + Entwicklungsbedarf  Definition und Erarbeitung der Baukastenstruktur  Realisierung erster Schritte des Verwertungsplans http//:www.iai.fzk.de/greiferbaukasten  Start der Entwicklung prototypischer Baukastenmodule Simotec GmbH • Nov • Screen Präsentation

18 Greiferbaukasten - Projektstatus
Die nächsten Schritte:  Quantifizierung der Spezifikationen für Module und Schnittstellen  Konzeption und Konstruktion der mechanischen Struktur (Einbauräume für Module und Schnittstellen, Redesign vorhandener Komponenten)  Erarbeitung von Normungsvorschlägen für den DIN NAFuO AAF3 Simotec GmbH • Nov • Screen Präsentation

19 Vielen Dank für Ihre Aufmerksamkeit !
