1 © Wytrzens Projektplanung – Leistungsplanung 1 Projektmanagement Der erfolgreiche Einstieg © Wytrzens begleitende Folien zum Lehrbuch von Hans Karl Wytrzens Projektplanung Projektleistungsplanung

2 © Wytrzens Projektplanung – Leistungsplanung Übersicht – Projektleistungsplanung  Wesen und Elemente von Projektstrukturplänen  Gliederungsprinzipien zur Strukturplanerstellung  Zwecke von Strukturplänen 2

3 © Wytrzens Projektplanung – Leistungsplanung Lehr- und Lernziele – Projektleistungsplanung 3 Anwendung von Methoden zu Erfassung der anfallenden Projektarbeiten Einblick in die Hierarchisierung von Tätigkeiten Kenntnis unterschiedlicher Darstellungs- varianten der Projektstrukturpläne

4 © Wytrzens Projektplanung – Leistungsplanung  Arbeiten sinnvoll zu Paketen zu bündeln vermögen  zu konkreten Vorhaben selbständig auf mindestens 3 Arten Projektstrukturpläne erstellen können  Qualität von Projektstrukturplänen beurteilen und 75% allfälliger Fehler entdecken können Learning Outcomes – Projektleistungsplanung 4

5 © Wytrzens Projektplanung – Leistungsplanung Stellung der Leistungsplanung im Prozess der Projektplanung 5

6 © Wytrzens Projektplanung – Leistungsplanung Absichten der Projektstrukturplanung  Überblick über sämtliche zu erledigende Arbeiten  Strukturierung der Arbeiten  Leitfaden für das weitere Vorgehen  zentrales Instrument der Projektplanung: Projektstrukturplan (PSP) / Work breakdown structure (WBS) zeigt was alles im Projekt zu tun ist 6

7 © Wytrzens Projektplanung – Leistungsplanung Bezeichnungen für verschiedene Elemente eines Projektstrukturplanes Programm Projekt Aufgabe/ Bereich Teilaufgabe/ Teilbereich Arbeitspaket Einzelarbeit/ Tätigkeit/Vorgang in der Regel im Projektstrukturplan nicht dargestellt

8 © Wytrzens Projektplanung – Leistungsplanung Grundidee der Projektstrukturplanung  Herunterbrechen des gesamten Vorhabens in handhabbare Einzelteile  Zerlegung des Projektes in Bündel von realisierbaren Tätigkeiten/Vorgängen  rein inhaltliche Gliederung – keine Abbildung der Projektorganisation! – keine Erfassung der Abhängigkeiten! – kein Terminplan! 8

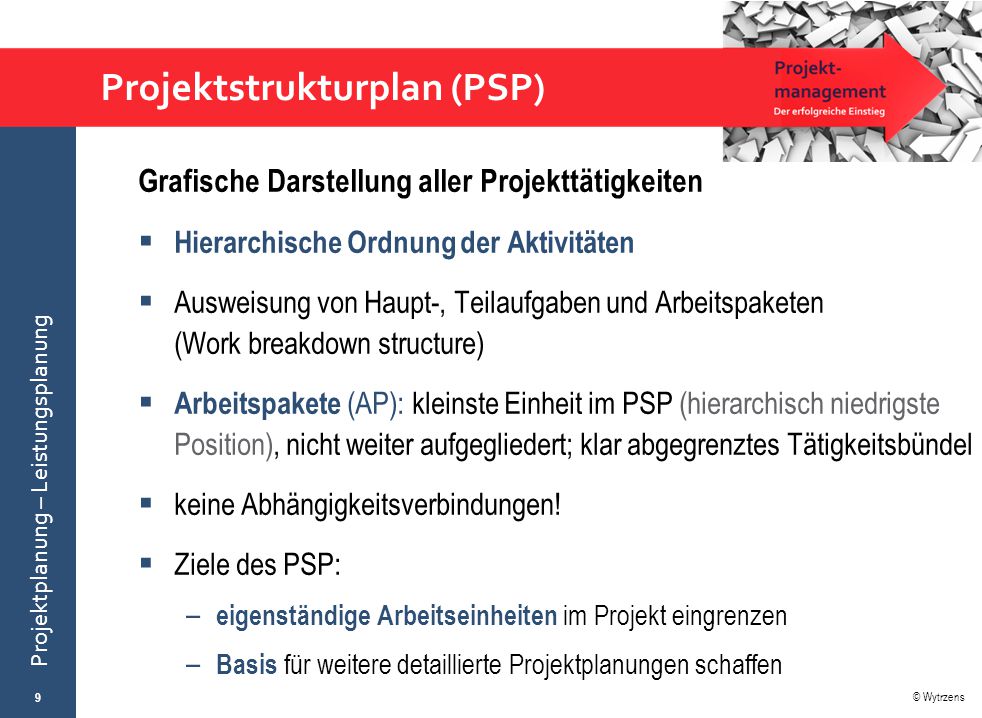

9 © Wytrzens Projektplanung – Leistungsplanung Projektstrukturplan (PSP) Grafische Darstellung aller Projekttätigkeiten  Hierarchische Ordnung der Aktivitäten  Ausweisung von Haupt-, Teilaufgaben und Arbeitspaketen (Work breakdown structure)  Arbeitspakete (AP): kleinste Einheit im PSP (hierarchisch niedrigste Position), nicht weiter aufgegliedert; klar abgegrenztes Tätigkeitsbündel  keine Abhängigkeitsverbindungen!  Ziele des PSP: – eigenständige Arbeitseinheiten im Projekt eingrenzen – Basis für weitere detaillierte Projektplanungen schaffen 9

10 © Wytrzens Projektplanung – Leistungsplanung Prinzipien zur Erstellung eines PSPs 10 phasenorientiert Prinzip der Temporalisierung (Zeitabschnitte) objektorientiert Prinzip der Fragmentierung (Bestandteile) PROJEKTSTRUKTURPLAN funktionsorientiert Prinzip der Fraktalisierung (Selbstähnlichkeit von Aufgaben) Oberste Ebene repräsentiert die Hauptfunktionen Untergliederungsebenen ent- sprechen Rollen bzw. Skills Oberste Ebene repräsentiert den Hauptgegenstand des Projektes Untergliederungsebenen entsprechen Bestandteilen Oberste Ebene repräsentiert ein Stadium (z.B. Initiierung, Analyse, Bewertung, Entwurf) Untergliederungsebenen entsprechen Subphasen (z.B. Bewertungsabschnitt 1, Bewertungsabschnitt 2 etc.)

11 © Wytrzens Projektplanung – Leistungsplanung Erstellungsprinzipien von PSPs  Objekt- oder Erzeugnisgliederung: Dabei zerlegt man den Projektgegenstand in seine einzelnen Komponenten (Nachteil: wichtige Aufgaben könnten übersehen werden, weil sie nicht mit der Erstellung einer Einzelkomponente unmittelbar zusammenhängen).  Phasenorientierte Gliederung: orientiert sich an den unterschiedlichen typischerweise auftretenden Stadien der Projektbearbeitung (spiegelt den zeitlichen Verlauf von Aufgabenbereichen wieder).  Funktionsorientierte Gliederung: Strukturierung rein nach betrieblichen Funktionsbereichen (rein verrichtungsorientierter Plan).  Mischform: sowohl Objekt- als auch Funktions- oder Phasengliederungselemente auf der gleichen Gliederungsebene. 11

12 © Wytrzens Projektplanung – Leistungsplanung Formale Darstellungsvarianten von PSPs  Diagrammform  Baumform  Listenform 12

13 © Wytrzens Projektplanung – Leistungsplanung Objektorientierter PSP (in Diagrammform) 13 Firmenfestschrift Inhaltliche Schwer- punkt- festlegung Format- vorlagen- festlegung Konzept Titel- formu- lierung Umschlag- grafik Cover Einband- material Schutz- umschlag Prägung Format- festlegung Schrift- auswahl Layout Farben- auswahl Druck- vorlage Manus- kripte Info- sammlung Texte Material- sammlung Zitat- sammlung Interviews Impressum Klappen- text Bild- dateien Repros/ Klischees Bilder Geschäfts- grafiken Organi- gramme Bild- und Grafiktitel/ Beschrif- tungen Papier- auswahl Druck- auftrag Kern Buch- bindung Adressen für Be- zieher Graphik des Post- gebindes Versand- taschen Fort- schritts- berichte Projekt- management Abrech- nung Pläne Haupt- gegen- stand

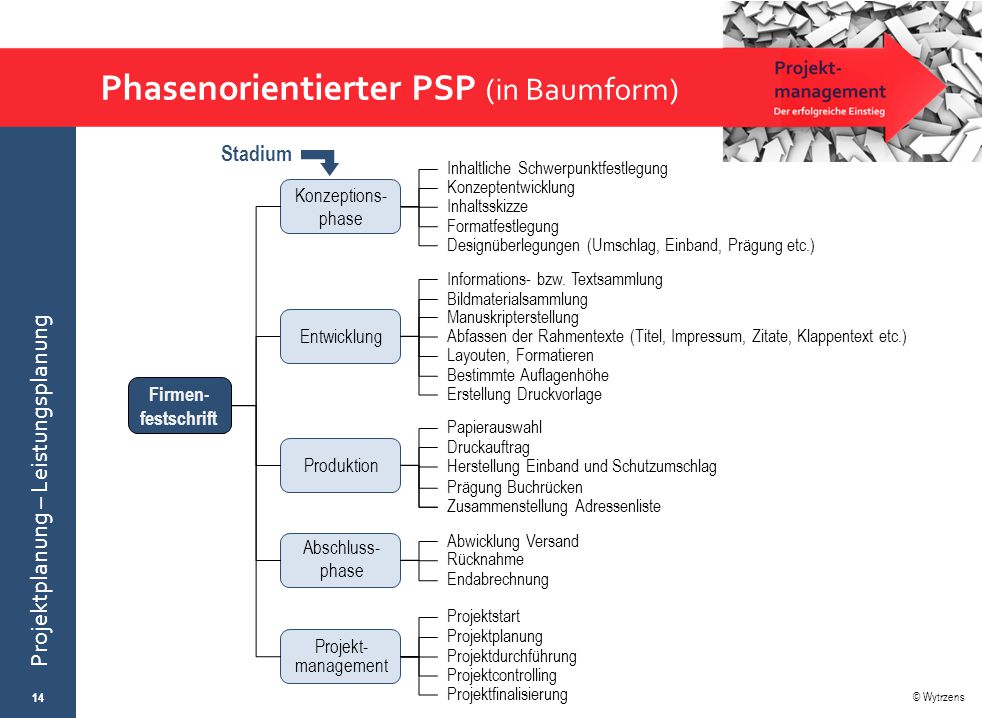

14 © Wytrzens Projektplanung – Leistungsplanung Phasenorientierter PSP (in Baumform) 14 Firmen- festschrift Inhaltliche Schwerpunktfestlegung Konzeptentwicklung Konzeptions- phase Informations- bzw. Textsammlung Bildmaterialsammlung Entwicklung Manuskripterstellung Abfassen der Rahmentexte (Titel, Impressum, Zitate, Klappentext etc.) Layouten, Formatieren Papierauswahl Druckauftrag Produktion Herstellung Einband und Schutzumschlag Prägung Buchrücken Projektplanung Projekt- management Projektdurchführung Projektstart Projektfinalisierung Projektcontrolling Inhaltsskizze Formatfestlegung Designüberlegungen (Umschlag, Einband, Prägung etc.) Erstellung Druckvorlage Bestimmte Auflagenhöhe Zusammenstellung Adressenliste Abwicklung Versand Rücknahme Abschluss- phase Endabrechnung Stadium

15 © Wytrzens Projektplanung – Leistungsplanung Funktionsorientierter PSP (in Listenform) 15 Haupt- funktion

16 © Wytrzens Projektplanung – Leistungsplanung Leitfaden zur Erstellung eines PSPs 16 An die Spitze des Plans kommt die zentrale Frage des Pro- jekts, die das ge­samte Team betrifft, also das Ergebnisziel. 1Ergebnis- ziel Darunter werden hierarchisch die Teilaufgaben angeordnet, die eventuell wiederum in Unter­auf­gaben zerlegt werden usw. 2Teilaufgaben Dann kommen Aufgaben, die sich nicht mehr sinnvoll zer- teilen lassen, weil sie sachlich zu­sam­men­ge­hö­ren und von der gleichen Person verantwortet werden. Diese Klasse von Aufgaben nennt man Arbeitspakete. 3Arbeitspakete AP Von der Anordnung der Aufgaben und Arbeitspakete fertigt man zunächst einen Entwurf des Planes an. 4Planung Anschließend werden alle Elemente hinsichtlich Lücken, Überschneidungen und Kompatibilität geprüft. 5Prüfung Nach allfälligen Ergänzungen, Bereinigungen und Abstimmungen ist der Plan festzulegen. 6Fest- legung PSP

17 © Wytrzens Projektplanung – Leistungsplanung Regeln für die PSP-Erstellung  ein Verantwortlicher pro Arbeitspaket (AP)  AP einer Projektphase zuordnen  nach außen zu vergebende Aufgaben als eigenes AP  jedes Element durch klare Formulierung eindeutig abgrenzbar machen  AP-Bezeichnungen mit Substantiv und Verb  AP mit Nummerierung versehen  AP nicht zu groß dimensionieren, damit allfälliger Terminverzug rechtzeitig bemerkt werden kann  AP nicht zu klein dimensionieren → Überschaubarkeit 17

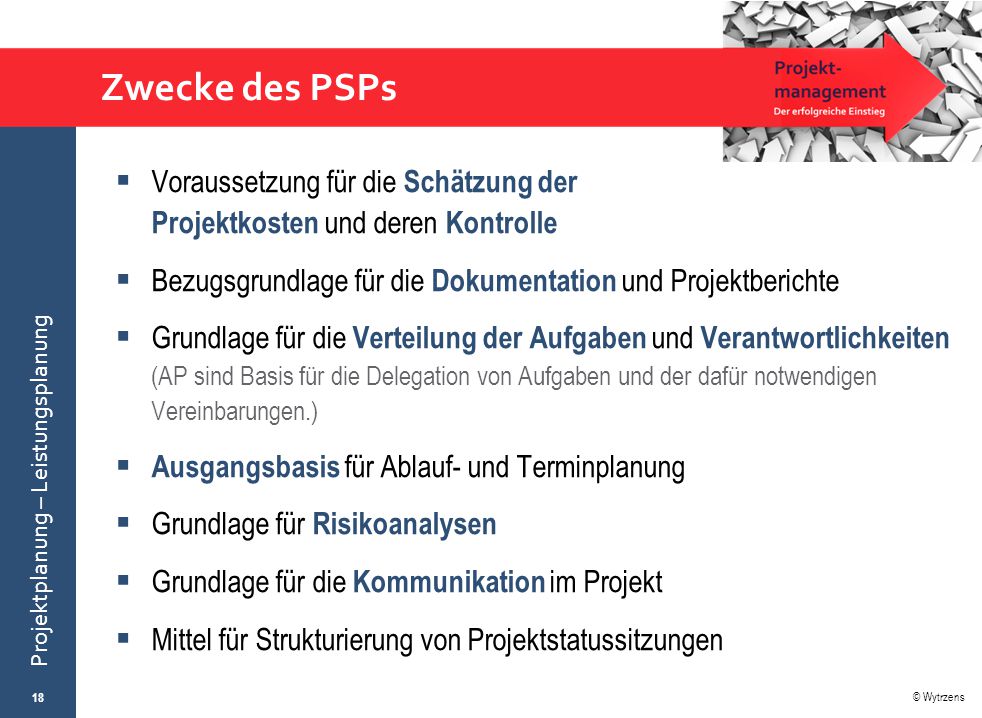

18 © Wytrzens Projektplanung – Leistungsplanung Zwecke des PSPs  Voraussetzung für die Schätzung der Projektkosten und deren Kontrolle  Bezugsgrundlage für die Dokumentation und Projektberichte  Grundlage für die Verteilung der Aufgaben und Verantwortlichkeiten (AP sind Basis für die Delegation von Aufgaben und der dafür notwendigen Vereinbarungen.)  Ausgangsbasis für Ablauf- und Terminplanung  Grundlage für Risikoanalysen  Grundlage für die Kommunikation im Projekt  Mittel für Strukturierung von Projektstatussitzungen 18

19 © Wytrzens Projektplanung – Leistungsplanung Übung – Projektstrukturplanung 19 Erstellen Sie einen Projektstrukturplan für jenes Vorhaben, für das Sie schon einen Projektauftrag ausgearbeitet haben. Nutzen Sie bunte Moderationskarten (oder Post-Its); weisen Sie jeder Hierarchieebene eine eigene Farbe zu und gruppieren Sie die beschrifteten Karten auf einer Tafel/Pinnwand. Zeitrahmen: 40 Minuten
