1 Inhalt Vorwort Gesetze Begriffserklärung Durchführung Anzeige
Dokumentation Selbsterklärung Matthias Beese DH4FAW Vortrag OV-F39 01/2003 Quellen und Literatur: BEMVF; Reg.TP; Vfg 2/1998; Vfg 306/1997; Funkamateur 12/02; WATT ; Unterlagen des DARC-Server / Verbandsbetreuung

2 Vorwort Jeder Funkamateur ist (wie jeder andere Senderbetreiber) verpflichtet, für den Bereich um seine Sendeantenne(n), in den sich Personen aufhalten können, die jeweils gültigen Vorschriften für Feldstärkengrenzwerte einzuhalten. Im Gegensatz zu allen anderen Betreibern von Funkanlagen brauchen jedoch die Funkamateure auf der Grundlage des § 7 Abs. 3 AFuG die Einhaltung von Personenschutz- und Herzschrittmachergrenzwerte im Regelfall nicht durch eine kostenpflichtige RegTP-Standortbescheinigung nachzuweisen. Sie können die Grenzwerteinhaltung selber gegenüber der Regulierungsbehörde erklären / anzeigen.

3 Gesetze BEMFV (Verordnung über das Nachweisverfahren zur Begrenzung elektromagnetischer Felder ) AfuG § 7 Schutzanforderungen AfuV § 15 Technische Anforderungen an die Amateurfunkstelle TKZulV Telekommunikationszulassungsverordnung EMVG 98

4 Gesetze Die BEMV ist am 28.08.2002 in Kraft getreten.
Kernstück der Verordnung ist die Festlegung eines Verfahrens, nach dem die Betreiber von ortsfesten Funkanlagen nachzuweisen haben, dass ihre Anlagen die geforderten Grenzwerte einhalten. Die Verordnung legt keine eigenen Grenzwerte fest: * Bezug ist die Verordnung über elektromagnetische Felder – 26. BImSchV * Der Anwendungsbereich ist erweitert bzw. ergänzt worden, so das alle Betreiber von ortsfesten Funkanlagen, also auch Funkamateure und öffentlich rechtliche Betreiber einbezogen werden und Frequenzbereiche, für die keine Grenzwerte festgelegt sind, ebenfalls erfasst werden. * Ergänzend werden die Grenzwerte nach Entwurf DIN VDE /A1 herangezogen. Der Nachweis über die Konformität mit den Grenzwerten wird über eine Standortbescheinigung erbracht, die von der Regulierungsbehörde für Telekommunikation und Post (Reg TP) ausgestellt wird. Funkamateure unterliegen einem erleichterten Verfahren.

5 Begriffserklärung Im Sinne dieser Verordnung ist:
'ortsfeste Funkanlage' Eine Funkanlage die während ihres Betriebes keine Ortsveränderung erfährt. 'Standort' Installationsort, an dem eine ortsfeste Funkanlage errichtet wurde oder errichtet werden soll. Zum Standort gehören alle Funkanlagen, die auf demselben Mast oder in unmittelbarer Nähe voneinander betrieben werden.

6 Begriffserklärung Im Sinne dieser Verordnung ist:
'kontrollierbare Bereich' Der Bereich, in dem der Betreiber über den Zutritt oder Aufenthalt von Personen bestimmen kann oder in dem aufgrund der tatsächlichen Verhältnisse der Zutritt von Personen ausgeschlossen ist. 'Betreiber' Diejenige natürliche oder juristische Person, die die rechtliche und tatsächliche Kontrolle über die Gesamtheit der Funktionen einer Funkanlage hat.

7 Begriffserklärung Im Sinne dieser Verordnung ist:
'standortbezogene Sicherheitsabstand' Der erforderliche Abstand zwischen der Bezugsantenne und dem Bereich, in dem die Grenzwerte eingehalten werden. 'systembezogenen Sicherheitsabstand' Der Abstand zwischen einer einzelnen ortsfesten Antenne und dem Bereich, in dem die Grenzwerte eingehalten werden. ‘Bezugsantenne‘ Die Sendeantenne mit der niedrigsten Montagehöhe, die einen systembezogenen Sicherheitsabstand erfordert oder aufgrund Ihrer Charakteristik bei der Berechnung des standortbezogenen Sicherheitsabstand berücksichtigt werden muss.

8 Begriffserklärung Im Sinne dieser Verordnung ist: ‘Einwirkungsbereich'
Der gesamte Bereich um die Bezugsantenne, in dem die Herzschrittmachergrenzwerte nach DIN nicht eingehalten werden. ‘Ergänzungsbereich' Der über den kontrollierbaren Bereich hinausgehende Teil des Einwirkungsbereiches, für den der Betreiber Sorge trägt, daß sich Träger von aktives Körperhilfen während des Sendebetriebes nicht aufhalten.

9 (geeignet Verfahren zum Nachweis der Anforderungen gemäß BEMFV )
Selbsterklärung Durchführung (geeignet Verfahren zum Nachweis der Anforderungen gemäß BEMFV ) Fernfeldberechnung Durch die Anwendung der Formeln zur Berechnung der Feldstärke im Fernfeld einer Antenne kann, wenn bestimmte Voraussetzungen gegeben sind, der Abstand von der Antenne ermittelt werden, ab dem die Grenzwerte eingehalten werden. Feldstärkemessung Durch Feldstärkemessungen an den Grenzen zu den Bereichen, in denen die Grenzwerte einzuhalten sind, kann nachgewiesen werden, dass die zulässigen Feldstärkegrenzwerte nicht überschritten werden. Nahfeldberechnung Die Einhaltung der Grenzwerte kann durch die Verwendung eines numerischen Nahfeldberechnungsprogramms überprüft werden. Vereinfachtes Bewertungsverfahren Eine vereinfachte Bewertung ist nach der Studie zur vereinfachten Bestimmung der normierten Grenzfeldstärken bei Amateurfunkanlagen im Frequenzbereich von 1,8 MHz bis 250 GHz mögl.

10 Selbsterklärung Durchführung Rechnung Messung Antenne l 2p 4l
reaktives Nahfeld strahlendes Nahfeld Fernfeld Rechnung Messung

11 Selbsterklärung Durchführung Fernfeld Fernfeldberechnung
in der Bereich, in dem die Vektoren der elektrischen Feldstärke (E), der magnetischen Feldstärke (H) sowie der Ausbreitungsrichtung (Pointing Vektor) senkrecht aufeinander stehen, keine Phasendifferenzen aufweisen und der Feldwellenwiderstand Z dem Feldwellenwiderstand Z0 des Freifeldes entspricht. Fernfeldberechnung Die Fernfeldberechnung basiert auf der Annahme, dass sich die Energie elektromagnetischer Wellen von einem theoretischen punktförmigen Strahler (isotroper Strahler) aus gleichmäßig in alle Raumrichtungen ausbreitet. Die Leistungsflussdichte nimmt dabei umgekehrt proportional zum Quadrat des Abstandes ab. Dieser Sachverhalt lässt sich durch einfache Formel ausdrücken. Der DARC empfiehlt ausdrücklich das Programm WATT 32 für diese Berechnungen.

12 Selbsterklärung Durchführung Strahlendes Nahfeld
Wenn die Fernfeldformel im Bereich des strahlenden Nahfeldes angewendet wird, ergeben sich für die meisten Antennenformen konservative Abschätzungen, das heißt die tatsächlichen Feldstärken sind geringer als die errechneten. ! Dies gilt jedoch nicht für alle Antennenarten, so erzeugt beispielsweise eine magnetische Antenne im Nahfeld stärkere Feldstärken, als die durch die Fernfeldformel vorausgesagten. Insbesondere Antennen, die geometrisch klein im Verhältnis zur Wellenlänge sind, zeigen ein solches Verhalten.

13 Selbsterklärung Durchführung Reaktives Nahfeld
Innerhalb des reaktiven Nahfeldes kann es lokal zu starken Überhöhungen des elektrischen und des magnetischen Feldes kommen, die mit der Fernfeldberechnung nicht bestimmt werden können. Daher ist eine Fernfeldberechnung in diesem Bereich nicht zulässig. Durch die Verwendung numerischer Verfahren, wie sie in so genannten Nahfeldberechnungsprogrammen angewendet werden, ist es möglich, die elektrischen und magnetischen Felder exakt nach Betrag und Phase für beliebige Raumpunkte im Umfeld einer Antenne zu berechnen. NICHT EMPFOHLEN ! Alternativ ist hier eine Messung vorzunehmen oder eine Berechnung nach ‚Wiesbeck‘.

14 Selbsterklärung Durchführung Bei der Berechnung müssen/können
Antennengewinn, Winkeldämpfung, Kabelverluste,Sendeart und Sendezyklus berücksichtigt werden. *** Fernfeld *** Der DARC empfiehlt ausdrücklich das Programm WATT 32 für diese Berechnungen.

15 Kontrollierbarer Bereich
Selbsterklärung Durchführung Winkeldämpfung FALSCH !!!! Kontrollierbarer Bereich Grundstück 3m

16 JA, aber die Grenzwerte sind überschritten
Selbsterklärung Durchführung Winkeldämpfung Kontrollierbarer Bereich Richtig ? Grundstück 3m JA, aber die Grenzwerte sind überschritten

17 Grenzwerte sind eingehalten.
Selbsterklärung Durchführung Winkeldämpfung Kontrollierbarer Bereich Richtig ! Grundstück 3m Grenzwerte sind eingehalten. -> Sendeleistung wurde reduziert !

18 Grenzwerte sind überschritten !!!
Selbsterklärung Durchführung Winkeldämpfung ACHTUNG Nachbar ! Kontrollierbarer Bereich Grundstück 3m NACHBAR Grenzwerte sind überschritten !!!

19 Grenzwerte sind eingehalten.
Selbsterklärung Durchführung Winkeldämpfung ACHTUNG Nachbar ! Kontrollierbarer Bereich Grundstück 3m NACHBAR NACHBAR Grenzwerte sind eingehalten. -> Sendeleistung wurde reduziert !

20 Selbsterklärung Wiesbeck Studie Durchführung
Vereinfachtes Bewertungsverfahren für die Berechnung im „reaktiven Nahfeld“ !

21 Selbsterklärung Durchführung Wiesbeck Studie

22 Parameter für vereinfachtes Verfahren Korrekturfaktor KBoden,Höhe
Selbsterklärung Durchführung Wiesbeck Studie Parameter für vereinfachtes Verfahren Korrekturfaktor KBoden,Höhe Sicherheitsfaktor FSI =1,4 Tabellen für die gefitteten Schutzabstände

23 Selbsterklärung Wiesbeck Studie Durchführung Beispiel 1: Beispiel 2:
FD-4 7 MHz SSB-Schutzabstand 8m Höhe -> KBoden.Höhe=1,55 100 Watt -> Kfit HSM-SSB=0,7 rsHSM-SSB= 0,7m * 1,55 * 1,4 rsHSM-SSB= 2,5 m Beispiel 2: FD-4 3,5 MHz PS-Schutzabstand 5m Höhe -> KBoden.Höhe=2,96 150 Watt -> Kfit PS=2,0 (interpol.) rsPers = 2,0m * 2,96 * 1,4 rsPers = 8,3 m

24 Dazu ist eine ausreichende Anzahl von Messpunkten vorzusehen.
Selbsterklärung Durchführung Messung : Die verwendeten Messgeräte müssen dem Stand der Technik entsprechen und fachgerecht kalibriert sein. Die Messunsicherheit der Messgeräte muss bekannt sein und bei der Auswertung dem Messwert aufaddiert werden. Die Plausibilität einer Messung hängt entscheidend von der Wahl der Messpunkte ab. Die Messpunkte sind so zu wählen, dass die Einhaltung der Grenzwerte in den relevanten Bereichen (z.B. Grundstücksgrenze) nachgewiesen wird. Dazu ist eine ausreichende Anzahl von Messpunkten vorzusehen.

25 Selbsterklärung Durchführung Grenzwerte:
I.) Personenschutz nach ICNIPR ( gem. 26.BImSchV) von GHz

26 CETECON Studie des DARC:
Selbsterklärung Durchführung Grenzwerte: II.) gem. §3 BEMFV sind für den sensiblen Bereich 9 kHz bis 50 MHz die zulässigen Werte für Herzschrittmacher in der DIN VDE /A1 einzuhalten. CETECON Studie des DARC: Die Störfestigkeit von HSM wurde in der Norm durch Spitze-Spitze-Spannungen als Störschwellen beschrieben. Die Störschwellenspannung ist abhängig von Frequenz und Sende-Betriebsart.

27 Selbsterklärung Durchführung Grenzwerte: DIN VDE 0848-3-1/A1
Kopplungsmodell Um den Störschwellen entsprechende Feldstärkewerte zu erhalten muß ein Kopplungsmodell herangezogen werden. >16,9 MHz E und H Feld werden getrennt betrachtet. -> Jeweils ein Grenzwert <16,9 MHz E und H Feld sind verkoppelt. Ihr nominiertes quadratisches Produkt muß unter einer Schwelle liegen, die wiederum von der Frequenz und der Störschwellenspannung anhängig ist. -> keine einzelnen Grenzwerte, sondern Feldstärkenpaare Der DARC empfiehlt ausdrücklich das Programm WATT 32 für diese Auswertung.

28 Selbsterklärung Durchführung Grenzwerte: DIN VDE /A1 Beispiele

29 Selbsterklärung Durchführung Grenzwerte: DIN VDE 0848-3-1/A1
Quelle: Funkamateur 12/02

30 Die Anzeige ist bei der jeweilige Außenstelle
Selbsterklärung Die Anzeige Die Anzeige ist bei der jeweilige Außenstelle der RepTP einzureichen, hierbei ist die vorgegebene Form gem. §9 BEMFV zu verwenden.

31 Selbsterklärung Einzureichende Unterlagen Anlage 1 Blatt 1:
„Anzeige einer ortsfesten Amateurfunkanlage nach der Verordnung über das Nachweisverfahren zur Begrenzung elektromagnetischer Felder „

32 Selbsterklärung Einzureichende Unterlagen Anlage 1 Blatt 2:
„Erklärungen zu § 8 BEMFV“

33 Selbsterklärung Einzureichende Unterlagen Anlage 1 Blatt 3:
„Verwendete Frequenzbereiche“

34 Selbsterklärung Einzureichende Unterlagen
Anlage 1 „Maßstäbliche Skizze“ In der maßstäblichen Skizze sind die einzelnen Antennenstandorte, die zugehörigen Sicherheitsabstände bzw. die Messpunkte (bei Messung) und der kontrollierbare Bereich darzustellen. des von Betreiber kontrollierbaren Bereiches mit eingezeichneten standortspezifischen Sicherheitsabständen.

35 Anlage 1 ( 3 Blätter ) und die Skizze
Selbsterklärung Nur die Anlage 1 ( 3 Blätter ) und die Skizze sind an die zuständige RepTP Außenstelle zu senden !

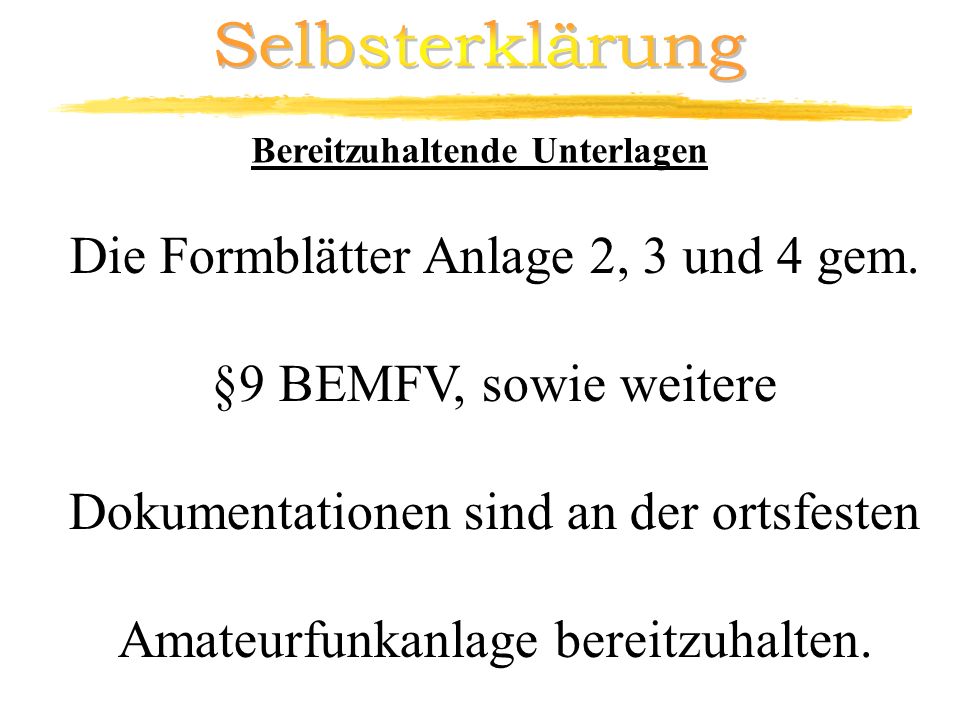

36 Die Formblätter Anlage 2, 3 und 4 gem. §9 BEMFV, sowie weitere
Selbsterklärung Bereitzuhaltende Unterlagen Die Formblätter Anlage 2, 3 und 4 gem. §9 BEMFV, sowie weitere Dokumentationen sind an der ortsfesten Amateurfunkanlage bereitzuhalten.

37 Selbsterklärung Bereitzuhaltende Unterlagen Anlage 2:
„weitere Nutzer der ortsfesten Amateurfunkanlage“

38 Selbsterklärung Bereitzuhaltende Unterlagen Anlage 3:
„Konfiguration der ortsfesten Amateurfunkanlage“ ( konkrete technische Daten; Unter dem Begriff Konfiguration ist die Kombination von Sendefrequenz, Sendeleistung, Sendeantenne, Modulation und Zuleitungsverluste zu verstehen. Bei einer Fernfeldberechnung ist der errechnete Sicherheitsabstand einzutragen. )

39 Selbsterklärung Bereitzuhaltende Unterlagen Anlage 4:
„gebräuchliche Sendearten im Amateurfunk“

40 Selbsterklärung weitere bereitzuhaltende Unterlagen ( Formlos )
Fernfeldberechnung: Der Weg der Berechnung der Sicherheitsabstände ist darzustellen. Bei einer Softwaregestützten Lösung ist die verwendete Software anzugeben. Feldstärkemessung: Die Messpunkte sind in den Lageplan einzuzeichnen. Die verwendeten kalibrierten Messgeräte sowie deren Messgenauigkeit sind zu nennen. Die gemessenen Feldstärkewerte sind in ein Messprotokoll einzutragen. Nahfeldberechnung *** NICHT Empfohlen *** Zur Dokumentation sind sowohl die Eingabedateien (Antennengeometrie und Erregungsparameter), als auch die relevanten Seiten der Ausgabedateien mit den Nahfeldfeldstärken beizufügen. Die Punkte mit den höchsten errechneten Feldstärken sind kenntlich zu machen und maßstäblich in den Lageplan einzuzeichnen. In den Lageplan ist ferner der Berechnungsraum einzuzeichnen. Es ist anzugeben, mit welcher Methode die Berechnung durchgeführt wurde. Vereinfachten Bewertungsverfahren: Zur Dokumentation ist auf die angewendete Kurvenschar der Studie zu verweisen.

41 Selbsterklärung weitere bereitzuhaltende Unterlagen ( Formlos )
Antennendiagramme Falls bei Richtantenne eine Winkeldämpfung angerechnet wird, sind die relevanten Antennediagramme beizufügen.

42 Selbsterklärung weitere bereitzuhaltende Unterlagen ( Formlos )
Lageplan Grundlage muß ein Bebauungs-, Liegenschafts- oder Flächennutzungsplan sein. Die Lage der ortsfesten Amateurfunkanlage, die umliegenden Grundstücke, bzw. öffentlichen Bereich, sowie die Art der Nutzung ist anzugeben. ( z.B. Privatgrund mit Wohngeb., öffentlicher Weg, Wald, Wasserfläche etc.)

43 Selbsterklärung weitere bereitzuhaltende Unterlagen ( Formlos )
Bauzeichnung Für Wohngebäude, Nutzgebäude, Antennenmast usw. ist eine Bauzeichnung oder eine maßstäbliche Skizze mit Bemaßung beizufügen. Darin müssen der Montageort der Antennen, sowie die Antennen, mit ihren tatsächlichen Abmessungen, eingetragen sein. In die Bauzeichnung sind die erforderlichen standortbezogenen Sicherheitsabstände für jede verwendete Konfiguration einzuzeichnen. Falls die Darstellung von Seitenansicht und Draufsicht keine eindeutige Aussage zur Situation vor Ort zulässt, kann es erforderlich sein, weitere erläuternde Skizzen beizufügen

44 Selbsterklärung weitere bereitzuhaltende Unterlagen ( Formlos )
Konfiguration der Anlage Ergänzend zur Anlage 3 ist hier eine schematisch Darstellung zu empfehlen. Das Blockschaltbild zeigt übersichtlich die Konzeption der Anlage. * Senderausgangsleistung * Kabeldämpfung (Kabeltyp und –Länge) * Verluste zwischen Senderausgang und Antenneneingang (Stecker, Koaxschalter, SWR-Meter) * Antenne mit Gewinnangabe

45 Einwirkungsbereich / Ergänzungsbereich für aktive Körperhilfen
Selbsterklärung weitere bereitzuhaltende Unterlagen ( Formlos ) Einwirkungsbereich / Ergänzungsbereich für aktive Körperhilfen Der Einwirkungsbereich und ggf. der Ergänzungsbereich für aktive Körperhilfen für den Frequenzbereich von 50 MHz bis 3 GHz ist in einer maßstäblichen zeichnerischen Darstellung anzugeben. Ansicht des DARC e.V. zu dieser Regelung: Eigentlich kann die Behörde an dieser Stelle nur eine vertikale Zeichnung gemeint haben, in die der Einwirkungsbereich eingezeichnet wird. Denn schon im Lageplan muss gemäß Anlage 1 der Ergänzungsbereich, d.h. der Bereich, der nicht zum kontrollierten Bereich zählt, wo aber dennoch HSM-Grenzwerte überschritten werden, vermerkt sein. Die Einschränkung auf den Bereich hoher Frequenzen impliziert die Notwendigkeit der Betrachtung des vertikalen Strahlungsdiagramms, welches dazu führen kann, dass zwar am Rand des kontrollierten Bereiches (Grundstücksgrenze) die Grenzwerte eingehalten werden, jedoch ggf. höhere Aufbauten am Haus des Nachbarn trotzdem befeldet werden. Die vertikale Zeichnung würde diese Zusammenhänge aber aufzeigen.

46 Excel-Tool zur Auswertung von DH4FAW
Selbsterklärung weitere bereitzuhaltende Unterlagen ( Formlos ) Messprotokoll Dieses muß folgende Daten enthalten. - Datum der Messung - Messpunkte - Frequenz - Leistung - Modulation - Meßgeräte - Fehlerbetrachtung - Kalibrierzertifikat - Unterschrift Excel-Tool zur Auswertung von DH4FAW

47 Alles KLAR ? DH4FAW
