1 Gabriela Hochuli / Silvana Dätwiler Optik / Opto 09

2 Inhaltsverzeichnis Ziel Definition Astigmatismus Astigmatismus des Auges Verschiedene Formen des Astigmatismus Astigmatische Linsen Planzylinder Sphärozylinder torische Fläche Sturmsche Konoid Demonstration an der optischen Bank Berechnungen Diskussion Fragen Gabriela Hochuli, Silvana Dätwiler2

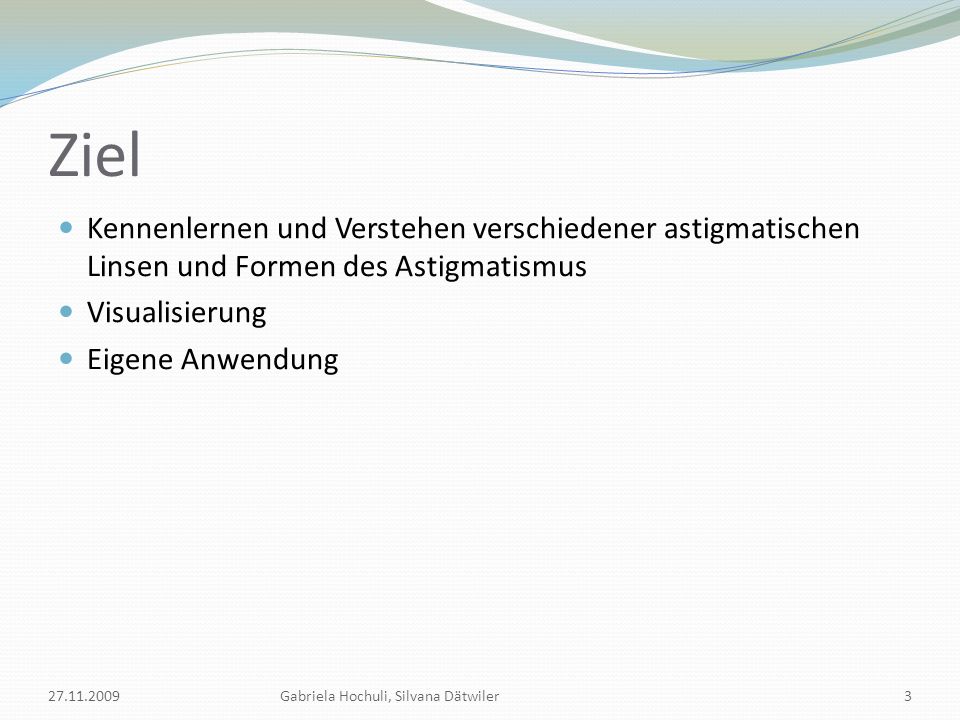

3 Ziel Kennenlernen und Verstehen verschiedener astigmatischen Linsen und Formen des Astigmatismus Visualisierung Eigene Anwendung Gabriela Hochuli, Silvana Dätwiler3

4 Astigmatismus des Auges Gabriela Hochuli, Silvana Dätwiler4 Abb.

5 Astigmatismus Regelmässiger Astigmatismus Ast. mit der Regel (rectus) Ast. gegen die Regel (inversus) Schiefer Astigmatismus (obliquus) Unregelmässiger Astigmatismus Verschiedene Formen Gabriela Hochuli, Silvana Dätwiler5 Schwächer brechender Meridian liegt in 0° (+/-20°) Schwächer brechender Meridian liegt in 90° (+/-20) beide Meridiane liegen schief mit ihrer Achsenlage (20° bis 70° und 110° bis 160°)

6 Verschiedene Formen (Alle Skizzen: rectus) Gabriela Hochuli, Silvana Dätwiler6 Einfacher, kurzsichtiger Astigmatismus Einfacher, übersichtiger Astigmatismus Zusammengesetzter, kurzsichtiger Astigmatismus Zusammengesetzter, übersichtiger Astigmatismus Gemischter Astigmatismus Abb. Unterlagen, Robert Pausa

7 Planzylinder Halber Zylinder Zylinderachse bei Pluszylinder an dickster, bei Minuszylinder an dünnster Stelle Gabriela Hochuli, Silvana Dätwiler7 Abb. Allgemeine Optik, Günter Roth

8 Sphärozylinder Plane Fläche durch sphärische ersetzt Gabriela Hochuli, Silvana Dätwiler8 Abb. Geometrische Optik, Kainrad

9 Torische Fläche Tonnenförmige Fläche 2 verschiedene Brennweiten, 90° zueinander Aussentorisch, Innentorisch Gabriela Hochuli, Silvana Dätwiler9 Abb. Geometrische Optik, Kainrad

10 Sturmsche Konoid Darstellung torischer Fläche Schärfster Punkt: Kreis kleinster Verwirrung (KkV=KeE) Unterschied der Brechwerte: astigmatische Differenz Gabriela Hochuli, Silvana Dätwiler10 Abb. Geometrische Optik, Kainrad

11 Berechnung Eine torische Fläche einer Linse (n=1.5) hat die Radien r A =+6cm und r SA =+7cm, sie liegt in der Luft (n=1.0). Berechnen Sie die Lage des KkV (f KkV ) Gabriela Hochuli, Silvana Dätwiler11 Abb. Geometrische Optik, Kainrad

12 Lösung Gabriela Hochuli, Silvana Dätwiler12

13 Schnitt durch Zylinder Gabriela Hochuli, Silvana Dätwiler13 Für torische Linsen gilt:

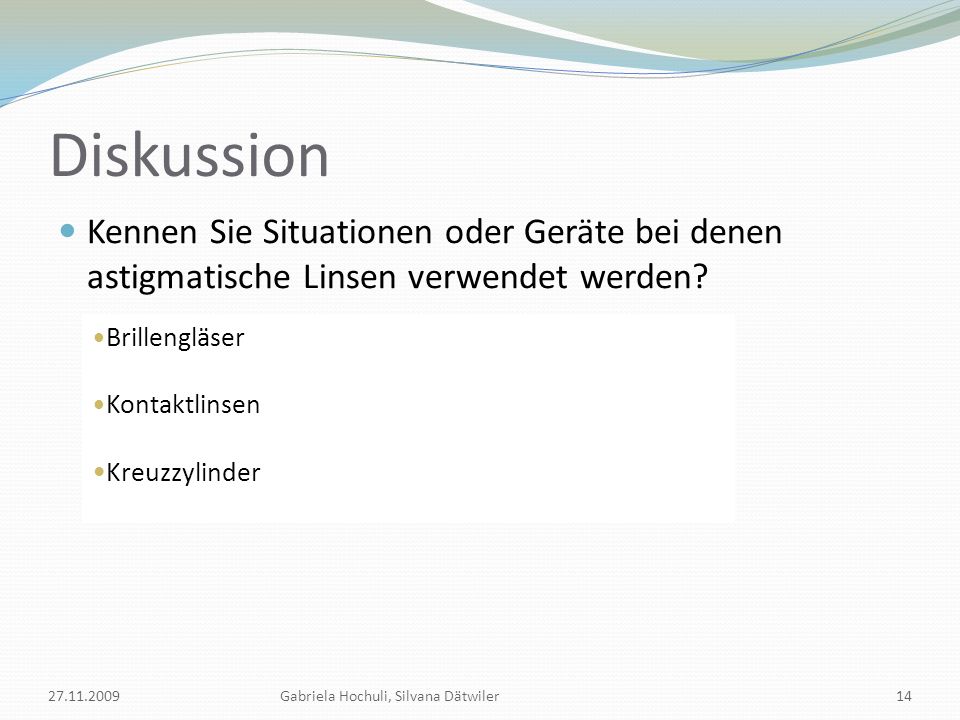

14 Diskussion Kennen Sie Situationen oder Geräte bei denen astigmatische Linsen verwendet werden? Gabriela Hochuli, Silvana Dätwiler14 Brillengläser Kontaktlinsen Kreuzzylinder

15 Gabriela Hochuli, Silvana Dätwiler15 Fragen ? Besten Dank für Ihre Aufmerksamkeit
