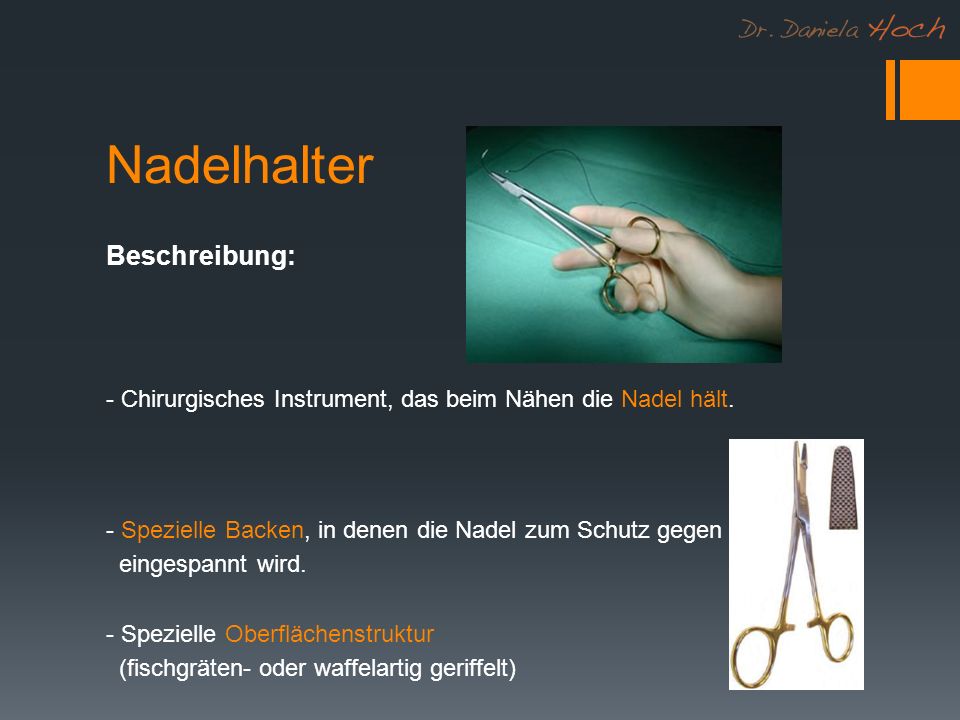

1 Nadelhalter - Chirurgisches Instrument, das beim Nähen die Nadel hält. Beschreibung: - Spezielle Backen, in denen die Nadel zum Schutz gegen Verrutschen eingespannt wird. - Spezielle Oberflächenstruktur (fischgräten- oder waffelartig geriffelt)

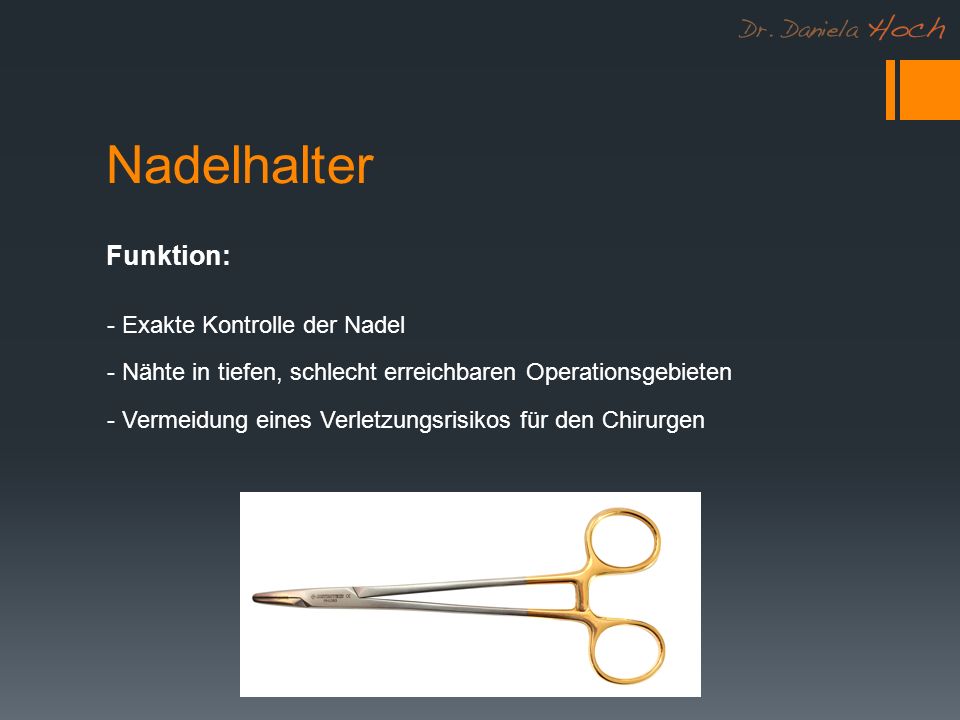

2 Nadelhalter - Exakte Kontrolle der Nadel - Nähte in tiefen, schlecht erreichbaren Operationsgebieten - Vermeidung eines Verletzungsrisikos für den Chirurgen Funktion:

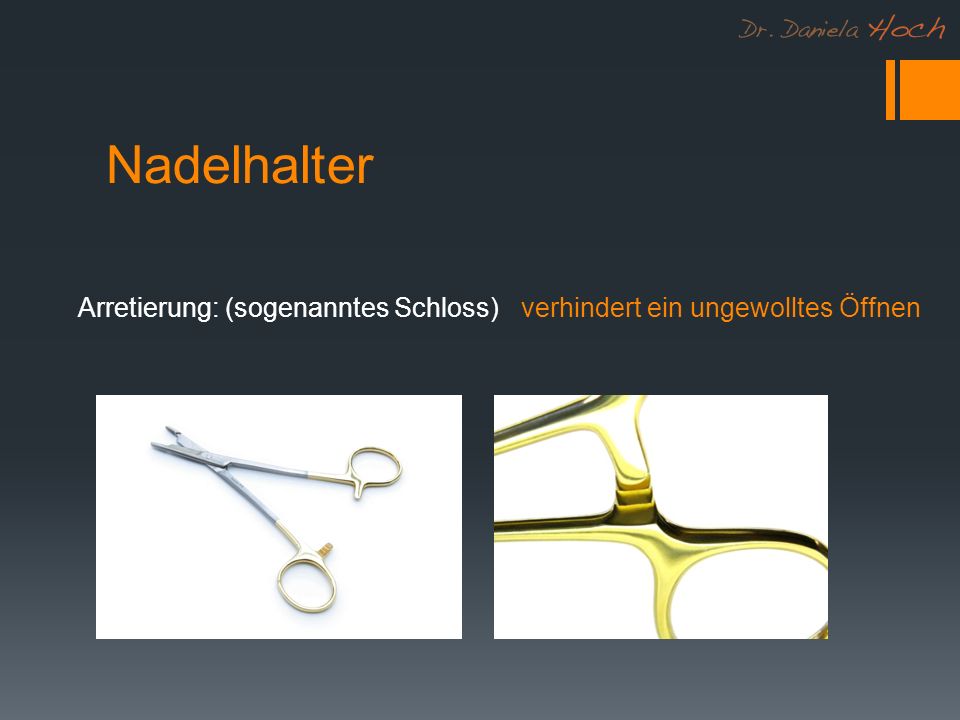

3 Nadelhalter Arretierung: (sogenanntes Schloss)verhindert ein ungewolltes Öffnen

4 Nadelhalter mit Spezialform?...SCHERE

5 Klemmen 1.Tuchklemme 2.Kocherklemme 3.Mosquito Klemme

6 Tuchklemmen Peers-Bertram: Maulteil gewinkelt, stumpf

7 Tuchklemmen Backhaus Klemme spitz mit Kugel

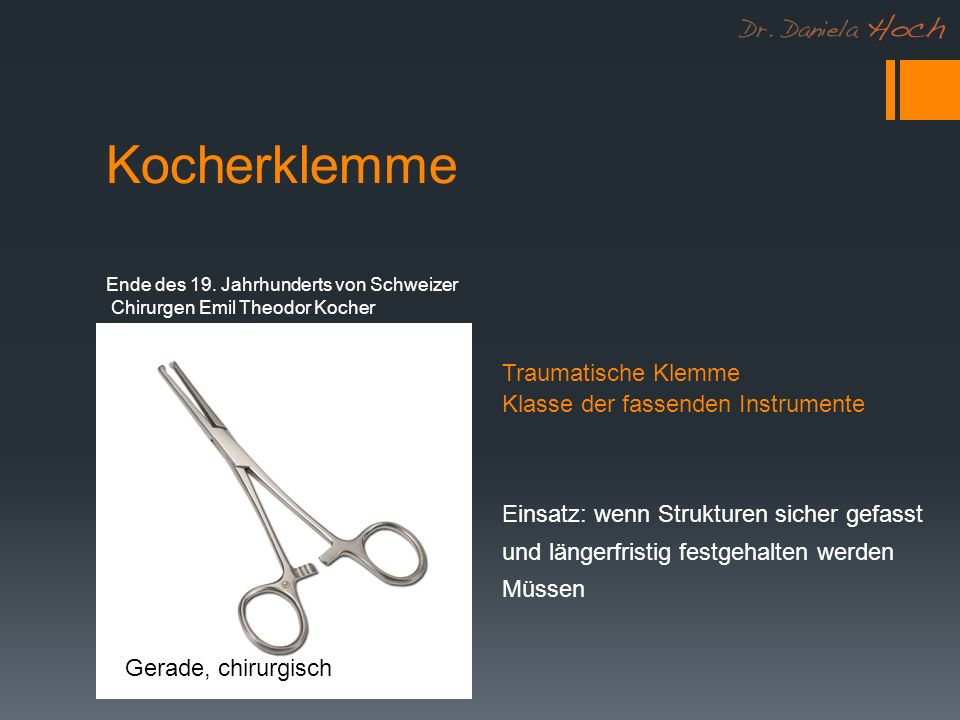

8 Kocherklemme Gerade, chirurgisch Traumatische Klemme Klasse der fassenden Instrumente Ende des 19. Jahrhunderts von Schweizer Chirurgen Emil Theodor Kocher Einsatz: wenn Strukturen sicher gefasst und längerfristig festgehalten werden Müssen

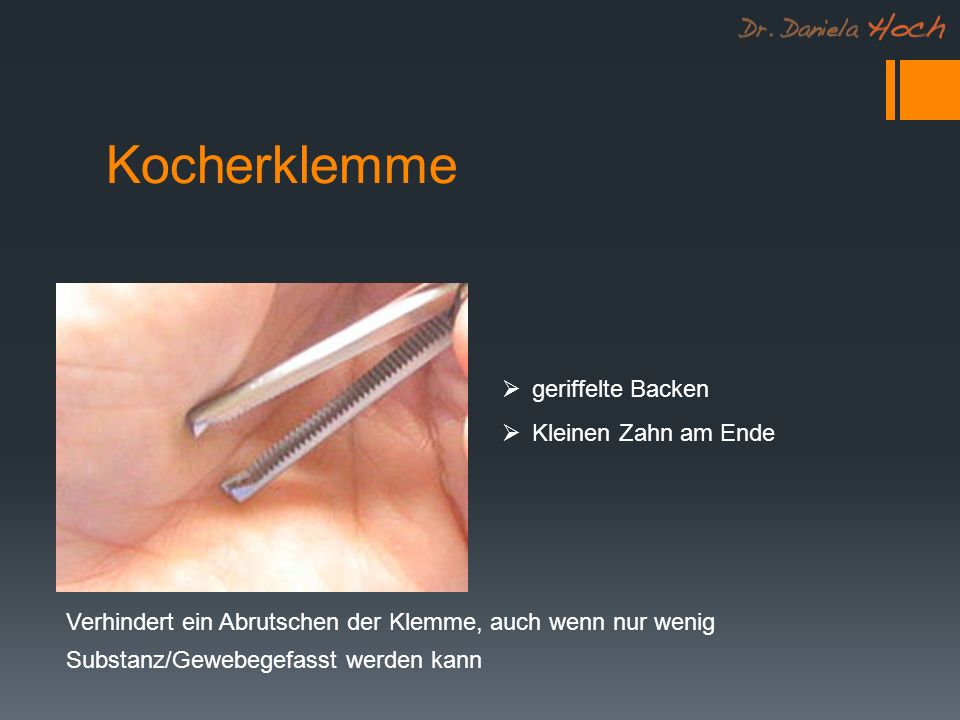

9 Kocherklemme geriffelte Backen Kleinen Zahn am Ende Verhindert ein Abrutschen der Klemme, auch wenn nur wenig Substanz/Gewebegefasst werden kann

10 Mosquitoklemmen Geriffelte spitze

11 Scheren 1.Verband 2.Operationsschere

12 Der Oberbeck ist der oben aufliegende spitze Scherenteil (wo der Schraubenkopf zu sehen und die Marke eingeprägt oder eingeätzt ist). Der Unterbeck ist das untere Gegenstück. Die beiden Teile werden durch eine Schraube ("Nagel") miteinander verbunden. Um gut zu schneiden, müssen die Scherenteile so geformt und angepasst sein, dass die Schneiden beim Schließen der Schere in Berührung bleiben. Sie dürfen sich beim Öffnen und Schließen aber nur punktförmig berühren. Weil das Schneidgut die Scherenhälften nicht auseinander drücken darf, sind die beiden Schneidblätter leicht gegeneinander gebogen (Zug) und verdreht (Drall). Der spezielle Schliff der Blattinnenseiten (Hohle) unterstützt diesen Vorgang durch seine spezielle Formgebung. Scheren

13 Über das Gewerbe werden die beiden Scherenhälften mit der Schraube verbunden. Der Halbmond, auf dem die beiden Scherenbecke laufen, sitzt genau im Zwischen. Die exakte Form des Halbmondes und die präzise Montage von Oberbeck und Unterbeck gewährleisten den leichten Gang der Schere. Wie beim Messer heißen die Schneidkanten der Schere am Ober- und Unterbeck Wate. Sie sind die eigentlichen scharf geschliffenen Funktionsteile der Schere. Scheren

14 Der Halm und die Augen bilden zusammen den Griff der Schere. Die Scherenaugen sind das Arbeitsbett für die Finger. Sie müssen so geformt sein, dass sie gut in der Hand liegen und die Hände auch nach längerem Schneiden nicht ermüden. Scheren

15 Verbandschere nach Lister kniegebogen zum fachgerechten Durchtrennen von Verbänden aus rostfreiem Edelstahl

16 OP Scheren 1.Spitz-spitz Schere 2.Stumpfe Schere 3.Chirurgische Präparierschere 4.Fadenschere

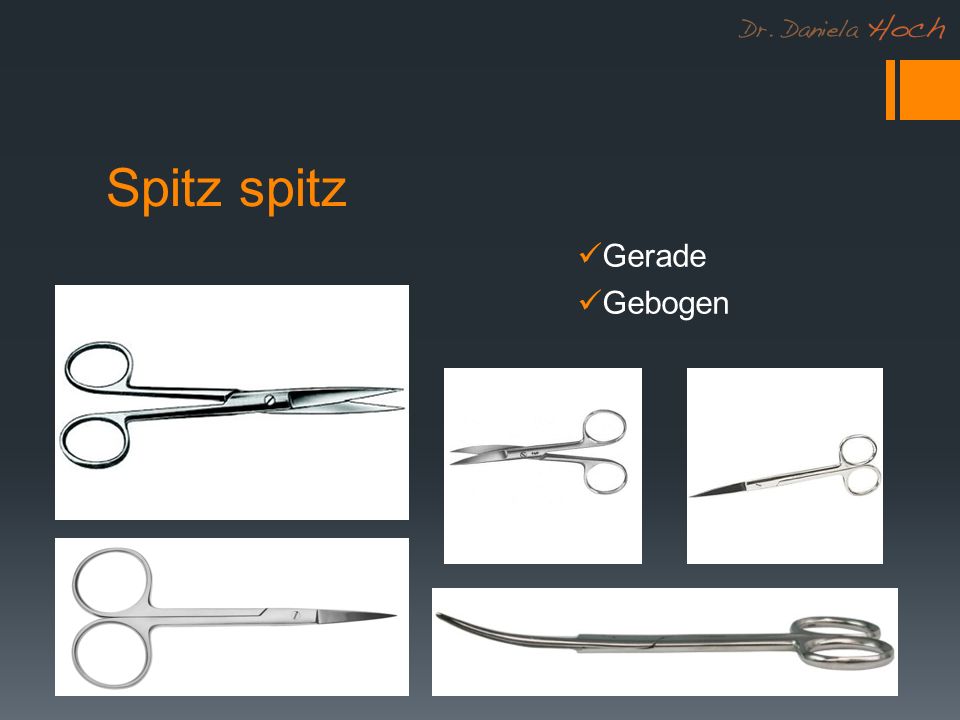

17 Spitz spitz Gerade Gebogen

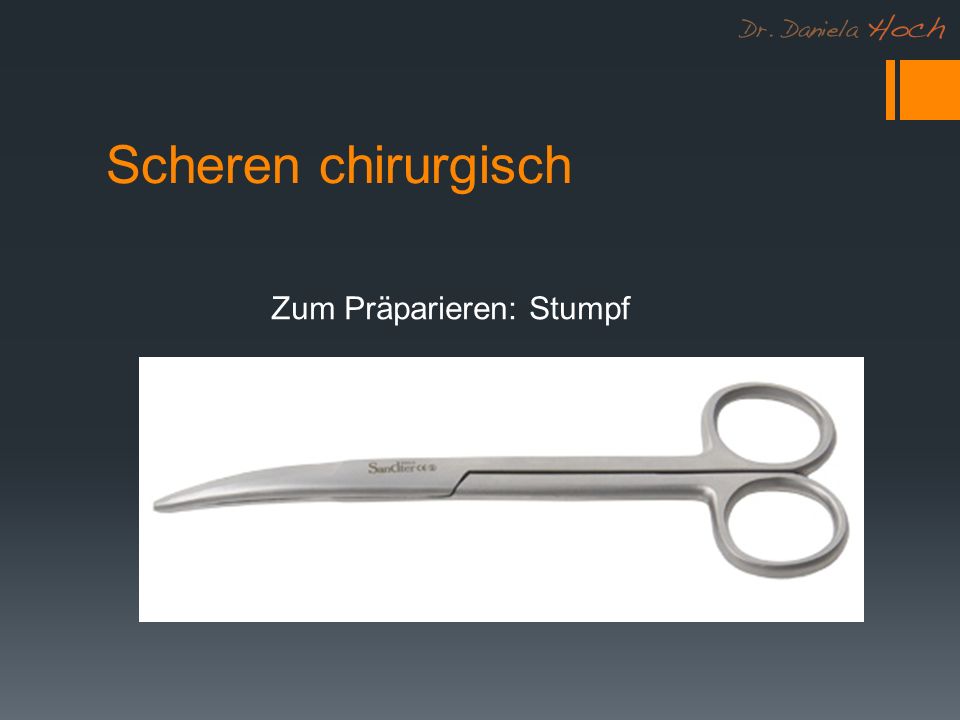

18 Scheren chirurgisch Zum Präparieren: Stumpf

19 Scheren chirurgisch Leicht gebogen

20 Fadenscheren Gerade

21 Kornzange > zum Greifen und Halten steriler Tupfer und anderer steriler chirurgischer Materialien > langen, schmalen Form ermöglicht die das Arbeiten auch in schwer zugänglichen Körperhöhlen. Tupferzange

22 Kornzange Einführen von Drains Zureichen steriler Instrumente Stieltupfer Polypenzange Entfernung von Verbandsstücken Entfernung von Fremdkörpern aus Wunden, Körperhöhlen >>>>"Fremdkörperzangen gerade und gebogen Maulteil ist oval und quer geriffelt

23 Kornzange Neben der Verwendung als Tupferzange, wird die Kornzange auch gerne zum Entfernen von Fremdkörpern benutzt, da die geriffelten Haltebacken einen sicheren Griff ermöglichen.

24 Kornzange Steril Waschen

25

26 Notfallset Ordination 1.Schere 2.Pinzette 3.Skalpellgriff, + Klinge 4.Nadelhalter (Kombi Schere/Nadelhalter) 5.Klemme 6.Sterile Tupfer

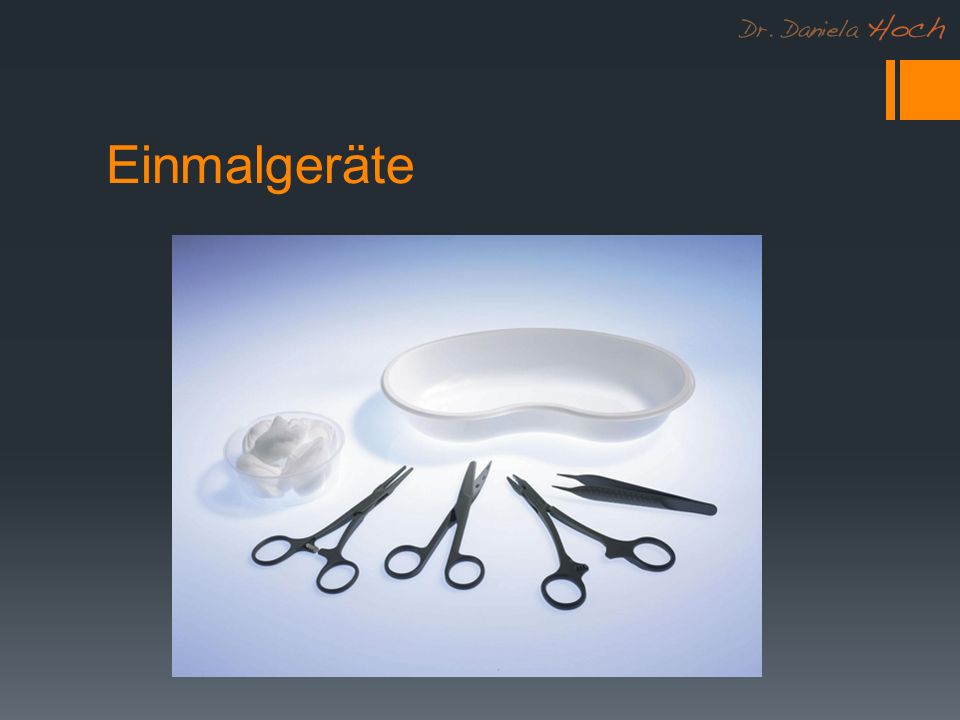

27 Einmalgeräte
