Laparokopische Instrumente Laparoskopischer Turm

Präsentation zum Thema: "Laparokopische Instrumente Laparoskopischer Turm"—  Präsentation transkript:

1 Laparokopische Instrumente Laparoskopischer Turm
5. Praktikum Laparokopische Instrumente Laparoskopischer Turm

2 Lernziele: Bestandteile und Funktionen des laparoskopischen Turmes
5. Praktikum Lernziele: Bestandteile und Funktionen des laparoskopischen Turmes Laparoskopische Instrumente und ihrer Verwendung 3. Praktikum an Pelvitrainer

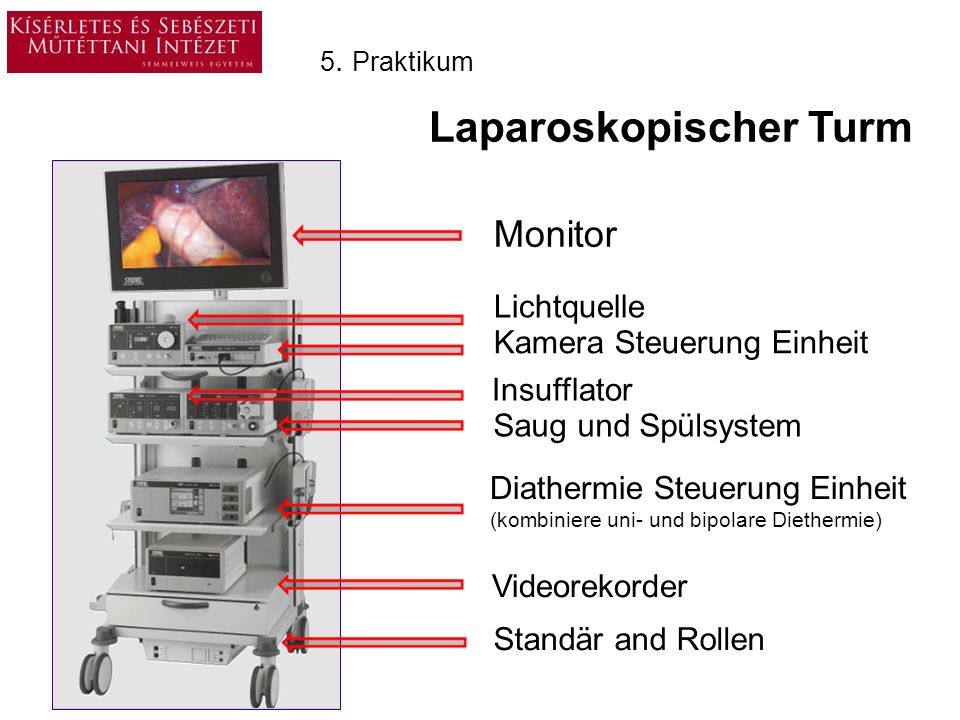

3 Laparoskopischer Turm
5. Praktikum Laparoskopischer Turm Diathermie Steuerung Einheit (kombiniere uni- und bipolare Diethermie) Monitor Lichtquelle Kamera Steuerung Einheit Insufflator Saug und Spülsystem Videorekorder Standär and Rollen

4 Veres Nadel (Auspr.: „Veresch”)
5. Praktikum Veres Nadel (Auspr.: „Veresch”) Insufflator Rohr Verbindung Korrekte Haltung der Nadel Scharfe Kanüle und innenliegende Obturatorhülle mit abgerundeten Spitze, Loch für das Gas

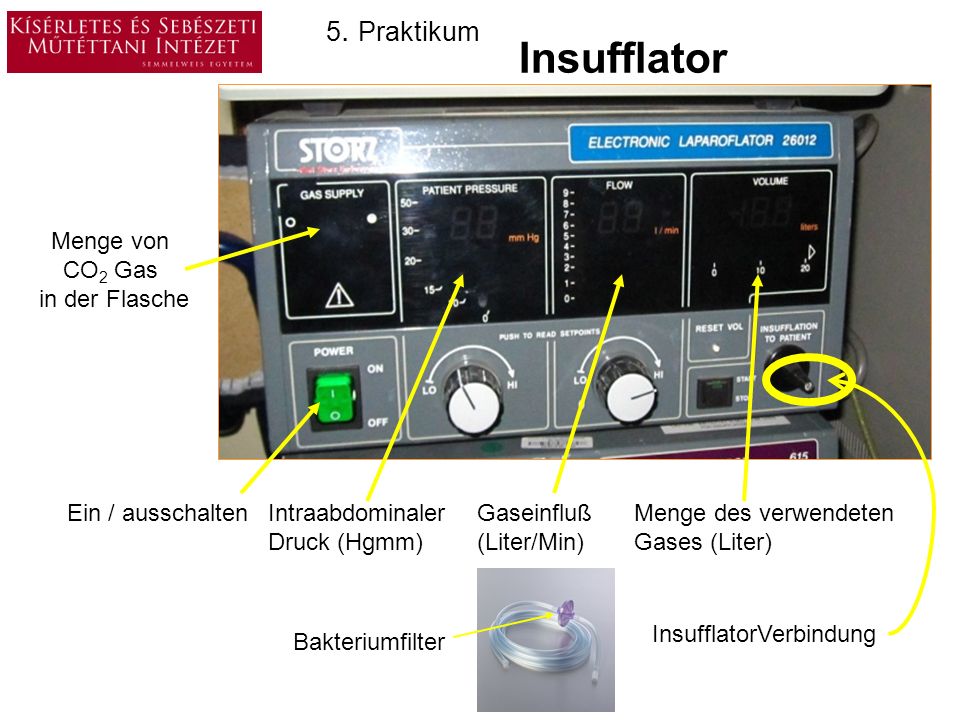

5 Insufflator 5. Praktikum Ein / ausschalten Menge von CO2 Gas
in der Flasche Intraabdominaler Druck (Hgmm) Gaseinfluß (Liter/Min) Menge des verwendeten Gases (Liter) InsufflatorVerbindung Bakteriumfilter

6 Durchführung des Pneumoperitoneums
5. Praktikum Durchführung des Pneumoperitoneums ●Quere Hautschnitt am Unterrand des Nabels ● Die Bauchdecke wird aufgehoben ● Die Veres (Auspr.: „Veresch”) Kanüle wird vorgeschoben ● Anschluß des Gasschlauches ● Insufflation mit CO2 Gas

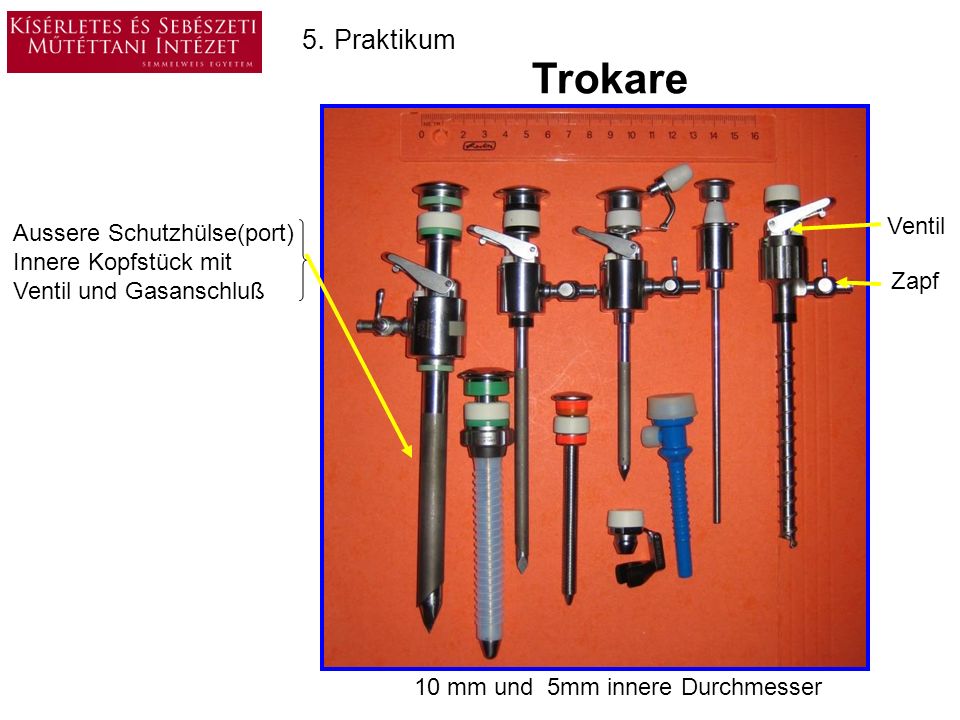

7 Trokare 5. Praktikum Ventil Aussere Schutzhülse(port)
10 mm und 5mm innere Durchmesser Ventil Zapf Aussere Schutzhülse(port) Innere Kopfstück mit Ventil und Gasanschluß

8 Trokare 5. Praktikum Sicherheits Trokare Zappfenzieher Trokare
Scharfe und stumpfe Trokare

9 Richtige Haltung der Trokare
5. Praktikum Richtige Haltung der Trokare Die Einführung des ersten Trokare erfolgt blind Verwendung von Sicherheitstrokare!

10 Lichtquelle 5. Praktikum Lichtintensität Ein/ausschaltung Lichtkabel
Lichtintensität einstellen Lichtkabel Ein/ausschaltung kábel

11 Optik 5. Praktikum ● Tradizionale ● Hopkins Optik Länge 30 cm
Optische Linsen quartz rúd-lencse Länge 30 cm Durchmesser 5 mm, 10 mm Objektiv 0°, 30°, 45°

12 Optik 5. Praktikum Kamera Anschluss Lichtkabel Anschluß
Objektív (0°, 30°, 45°) Lichtkabel Anschluß Mit der Drehung des Lichtkabels kann man den Blichwinkel ändern bei 30 und 45 grad Objektiv kamera

13 Kamera Steuerung Einheit
5. Praktikum Kamera Steuerung Einheit Ein / ausschaltung Kamera Anschluß Kamera

14 Kamera 5. Praktikum Anschluß der Optik Programm Knopfen Fokus-Ring
Zoom- Ring Fokus-Ring Kamera-Schalt Kabel Kamera

15 Optisches System 5. Praktikum Video Kabel Video Gerät Lichtquelle
Optik Kamera Kamera Einheit Video Kabel Video Gerät Monitor Operations Team

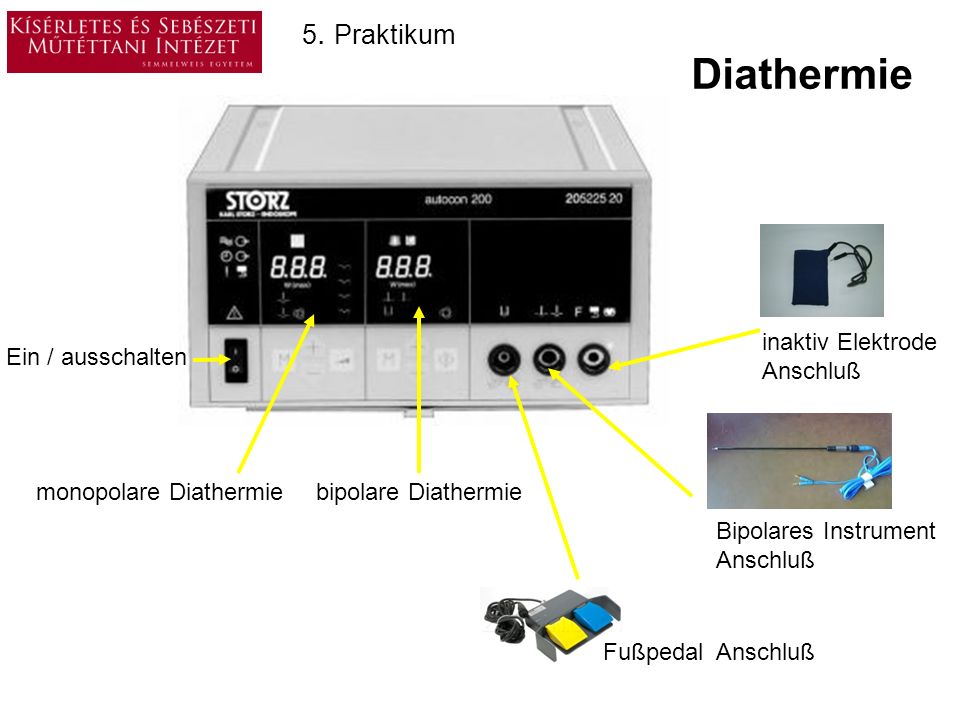

16 Diathermie 5. Praktikum monopolare Diathermie bipolare Diathermie
Ein / ausschalten Fußpedal Anschluß Bipolares Instrument Anschluß inaktiv Elektrode

17 Spül / Saug Gerät 5. Praktikum Ein / ausschalten Saug (Hgmm) Spül
Steril physiologische Kochsalzlösung Ausgesaugte Flüßigkeit 5. Praktikum Spül / Saug Gerät Spül / Saug Handinstrument

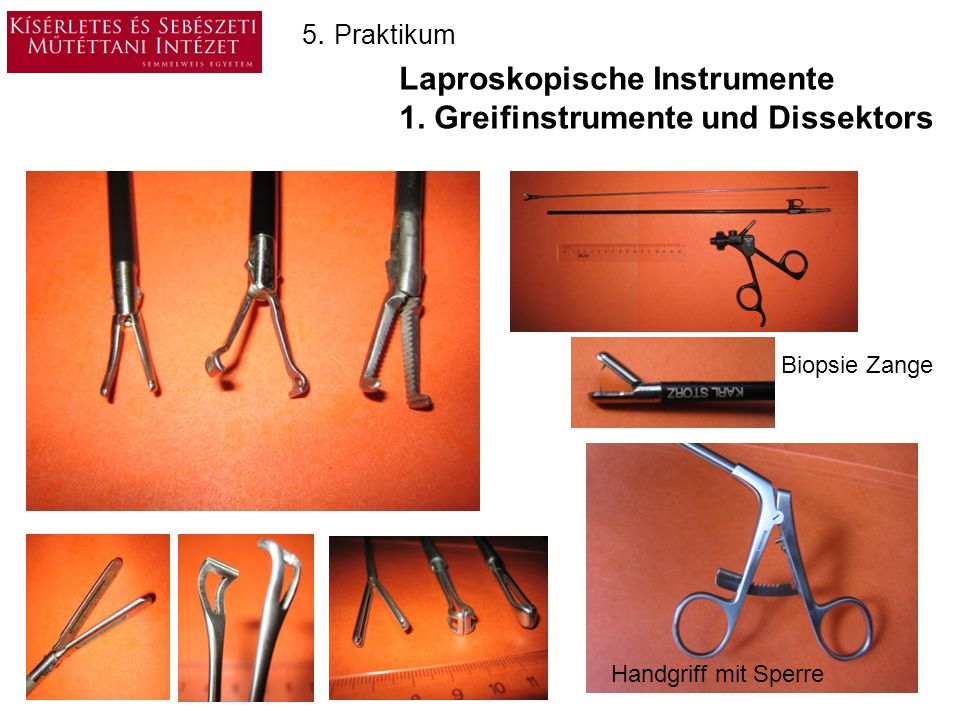

18 Laproskopische Instrumente 1. Greifinstrumente und Dissektors
5. Praktikum Laproskopische Instrumente 1. Greifinstrumente und Dissektors Biopsie Zange Handgriff mit Sperre

19 Laproskopische Instrumente
5. Praktikum Laproskopische Instrumente 2. Scheren Biopsie-Schere Preparier Schere Hacken schere

20 Laparoskopische Instrumente 3. Gewebevereinigende Instrumente
5. Praktikum Laparoskopische Instrumente 3. Gewebevereinigende Instrumente Klippeinleger Klammernahtgerät

21 Laparoskopische Instrumente 4. Diathermie
5. Praktikum Laparoskopische Instrumente 4. Diathermie bipolare Isolierung! + - Griff mit und ohne Isolierung monopolare hook

22 Laparoskopische Instrumente 5. Spül-Sauggerät
5. Praktikum Laparoskopische Instrumente 5. Spül-Sauggerät

23 Laparoskopische Instrumente
5. Praktikum Laparoskopische Instrumente 6. Nahtinstrumente Szabó-Bérci Nadelhalter Flamingo Papagei Koaxial Griff

24 Einige der Bilder in der Präsentation wurden mit Genehmigung Zoltan Szabo,PhD verwendet.
