1 HAIArchiv

2 Herzlich Willkommen HAITEC Professional Software Solutions Datenarchivierung mit HAIArchiv

3 Themen im Überblick 1. Archivierung - Warum, Wann, Was ? 2. Archivierung - Typen und Beispiele 3. Die Lösung " HAIArchiv " - Low End ? 4. HAIArchiv - Dokumente & Formate 5.HAIArchiv - Wirkprinzip 6. HAIArchiv - Archivierung Auftrag: Catia - Modelle Auftrag: Native - Daten 7. Der Archivierungsprozess - Stufe 1 8.HAIArchiv - Jobbearbeitung Formatumsetzung Auftragsdaemon - Archivierung 9. Der Archivierungsprozess - Stufe 2 Archivierung Archivdaemon 10.HAIArchiv - Datenrestore Auftrag: Catia - Modelle Auftrag: Native - Daten 11.HAIArchiv - Jobbearbeitung Restoredaemon Auftragsdaemon - Restore 12. Unterstützte Geräte 13.Ausblicke

4 Archivierung Warum ? nexponentiell wachsender Speicherbedarf ngroße Datenbestände forcieren Unübersichtlichkeit nRiesenaufwand bei der gezielten Projekt- und Datensuche nEntstandener hoher Administrationsaufwand nProdukthaftung & Dokumentationspflicht Wann ? nnach Zeitscheiben nnach Alter nnach Projektstand nnach Projektabschluss nnach Bedarf ( z.B. Speicherplatz ) nnach Notwendigkeit ( z.B. ISO 9000 ) Was ? Spezielle Dokumenttypen - CATIA => Umsetzung in neutrales Format nStandarddokumenttypen - ASCII-Dateien, Bilder, Berechnungen, andere Dokumente => "nur" Kopie, ohne Dokumentformatumsetzung

5 Typen und Beispiele n"Echte" Archivierung 1. Umsetzen der Dokumente in ein neutrales Format 2. Kopieren der Dokumente auf Langzeitmedien ( CD, DVD ) 3. Kopieren einer "eingefrorenen" Umgebung 4. Indexierung der Archivdaten n"Temporäre" Auslagerung 1. Datenkopie auf Langzeitmedien 2. Archivierung ohne Suchindex 3. Auslagerung auf nicht geeignete Medien ( ZIP, MO ) nSpeicherhaltung ohne Konzept kurzfristige "Lösung" durch zusätzliche Speichermedien Auslagerung auf nicht geeignete Medien nGegenwartsdenken Dokumentformat in Zukunft nicht lesbar Rückverfolgbarkeit im Haftungsfall fehlt

6 Software "HAIArchiv" - Low End ? Archivierungslösung im Automotive Umfeld Gestaffeltes Bearbeitungs- / Sicherheitskonzept nArchivierungsaufträge werden durch die Anwender erstellt nFreigabe erfolgt durch den Gruppenleiter nArchivierung, ausgeführt durch den Systemadministrator Skalierbarkeit nClient-Server Anwendung ( NFS - Basis ) nbeliebige Anzahl von Servern & Clients konfigurierbar Low End ? nAnwenderschnittstelle beschränkt auf Minimalfunktion ngroße Übersichtlichkeit nkeine überladenen Formulare nLeitfaden " Weniger ist mehr " nFunktionen sind auf Kundenanforderungen angepasst

7 HAIArchiv - Dokumente & Formate nQuelldokumente –CAD-Daten (CATIA, etc.) –ASCII-Daten (Dateien & Verzeichnisse) nZieldokumente –Neutrales Format ( CATEXPORT ) –Native Format ( ISO 960 Dateisystem ) nMethodensteuerung –Durch neue Formate einfach erweiterbar

8 HAIArchiv - Wirkprinzip Nutzer - Daten Daten im Zwischenbereich Daten in Archiven ARCHIVIERUNG RESTORE

9 HAIArchiv - Archivierung Erstellen, Suchen, Versenden, Verarbeitung, Aktualisieren Auswahl - Archivierung Auswahl - CATIA-Modelle oder native Daten Anzeigebereich: Modelle oder Dateien und Verzeichnisse

10 Auftrag: Catia-Modelle Auswahl - Projektumgebung Auswahl - Modelfile(s) Auswahl - Modell(e)

11 Auftrag: Native Daten Auswahl - Startverzeichnis Auswahl - Suchverzeichnis Auswahl - Modell(e) Auftrag versenden

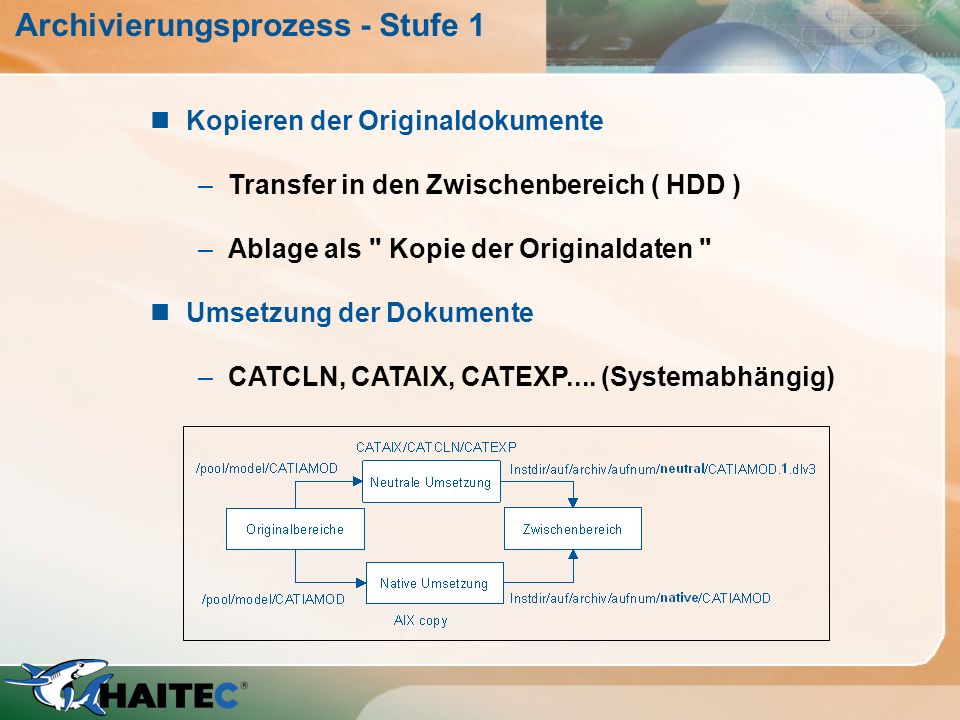

12 Archivierungsprozess - Stufe 1 nKopieren der Originaldokumente –Transfer in den Zwischenbereich ( HDD ) –Ablage als " Kopie der Originaldaten " nUmsetzung der Dokumente –CATCLN, CATAIX, CATEXP.... (Systemabhängig)

13 HAIArchiv - Jobbearbeitung Ansicht - Jobs zur Abarbeitung Ansicht - Archivierungsdaten Auftragsverarbeitung Original > Zwischenbereich Archivierung / Restore Zwischenbereich > Archivmedium

14 HAIArchiv - Formatumsetzung Programm aktivieren ! Job wartet auf Abarbeitung ! Job in Verarbeitung ( Nr. + Host ) Job erfolgreich verarbeitet ! Jobs bereits erfolgreich archiviert ! Lesen, Kopieren, Vergleichen - Daten im Zwischenbereich sind OK ! Jobs, die Fehler aufweisen, können wiederholend abgearbeitet werden

15 Auftragsdaemon - Archivierung Ausgabe bei aktivem Programmlauf

16 Archivierungsprozess - Stufe 2 nZusammenstellung der Archivinhalte –Zuweisung von Jobs zu definierten Archivnamen –CAD-Daten und / oder Native-Daten gemeinsam ? –Fertig : => Freigabe zum Archivieren ! nKopieren in das Archiv –Erstellen der CDROM oder DVD –Schreiben in FILESYSTEME ( UNIX, Linux, Windows ) –Verify der Archiv-Daten als Abschlussoperation –ggf. Löschen der Original-Daten nach der Archivierung

17 HAIArchiv - Archivierung 1. Zuweisung der Jobs zu Archivnamen mittels Jobattributen 2. Freigabe zur Archivierung

18 HAIArchiv - Archivdaemon Jobnummern für die Archivzuordnung Ausgabe bei aktivem Programmlauf Archivdaten, die aufgenommen werden Die zu archivierenden Jobs sind erfolgreich Archiviert !

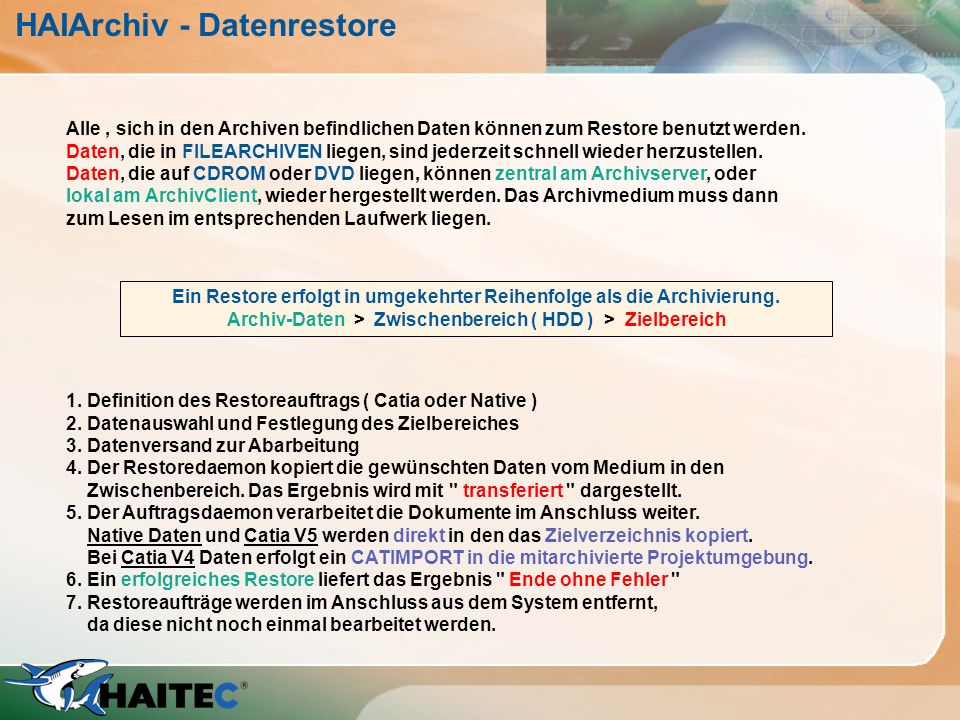

19 HAIArchiv - Datenrestore 1. Definition des Restoreauftrags ( Catia oder Native ) 2. Datenauswahl und Festlegung des Zielbereiches 3. Datenversand zur Abarbeitung 4. Der Restoredaemon kopiert die gewünschten Daten vom Medium in den Zwischenbereich. Das Ergebnis wird mit " transferiert " dargestellt. 5. Der Auftragsdaemon verarbeitet die Dokumente im Anschluss weiter. Native Daten und Catia V5 werden direkt in den das Zielverzeichnis kopiert. Bei Catia V4 Daten erfolgt ein CATIMPORT in die mitarchivierte Projektumgebung. 6. Ein erfolgreiches Restore liefert das Ergebnis " Ende ohne Fehler " 7. Restoreaufträge werden im Anschluss aus dem System entfernt, da diese nicht noch einmal bearbeitet werden. Alle, sich in den Archiven befindlichen Daten können zum Restore benutzt werden. Daten, die in FILEARCHIVEN liegen, sind jederzeit schnell wieder herzustellen. Daten, die auf CDROM oder DVD liegen, können zentral am Archivserver, oder lokal am ArchivClient, wieder hergestellt werden. Das Archivmedium muss dann zum Lesen im entsprechenden Laufwerk liegen. Ein Restore erfolgt in umgekehrter Reihenfolge als die Archivierung. Archiv-Daten > Zwischenbereich ( HDD ) > Zielbereich

20 Auftrag: Catia-Modelle Auswahl der Daten zum Restore Der Auftrag ist nun zu versenden. Bei Fehlern erhält der Benutzer eine entsprechende Mail.

21 Auftrag: Native Daten Datenauswahl nach Datei oder Verzeichnis ! Datenversand, mit Meldung per Windows

22 HAIArchiv - Jobbearbeitung Nach dem Versenden befinden sich die Jobs mit dem Status " Warten " in der Jobverwaltung. Durch Starten der Archiv / Restoredaemons wird der Restore begonnen. Nach der Abarbeitung ergibt sich folgendes Bild: Transferiert = Job ist OK ! Ende mit Fehler = Probleme aufgetreten ! Diese Jobs können nach der Fehlerbeseitigung nochmals abgearbeitet werden

23 Restoredaemon Bei aktivem Daemon wird nach der benötigten CDROM gefragt. Ist das korrekte Archiv eingelegt, wird die CD gemountet und der Restore kann beginnen. Der Transfer vom Archivmedium in den Zwischenbereich beginnt.

24 Auftragsdaemon - Restore Wird der Auftragsdaemon aktiviert, erfolgt die Kopie vom Zwischenbereich in den festgelegten Zielbereich. Bei Catia V4 Modellen wird ein CATIMPORT durchgeführt. Der Status " Beendet " sagt, dass alle Daten erfolgreich in die definierten Zielbereiche kopiert werden konnten. Der Datenrestore ist somit erfolgreich verlaufen.

25 Unterstützte Geräte nCDROM-Brenner –alle gängigen Markttypen ( SCSI bzw. SCSI-to-IDE ) –Offen durch Verwendung von Standardbrennsoftware nFilesysteme –UNIX - System –Windows - Filesysteme mit " Services for UNIX " –Linux - Filesystem –Virtuelle Filesysteme ( TSM, Legato, etc.)

26 Ausblick nFirmenspezifische Metadaten –frei konfigurierbare Attribute zum Archivauftrag –Erweiterung der entsprechenden Suchfunktionen nSchnittstellen –DXM / OpenDXM –HAIBackup –System Control Center –automatische Archiv-Auftrags-Erstellung nProtokoll / Jobadministration –Wochen / Monats / Jahresarchive
