1 FRONIUS SYMO TAUSCHAKTION PLANUNGSINFORMATIONEN

2 TAUSCHAKTION FRONIUS SYMO / Bei Inanspruchnahme der Tauschaktion Fronius Symo gegen Fronius Symo Hybrid, gibt es bei der Planung technische Anforderungen zu beachten. / Die vorliegende Broschüre unterstützt Sie bei der Planung von Anlagen, die später eventuell auf einen Fronius Symo Hybrid umgerüstet werden. / Nähere Informationen zur organisatorischen Abwicklung der Aktion sind dem Aktionsflyer zu entnehmen bzw. finden Sie auf unserer Website unter: 2

3 3 DAS GESAMTSYSTEM DES FRONIUS SYMO HYBRID

4 ANFORDERUNGEN AN DIE JETZT GEBAUTE ANLAGE / Verdrahtung der Stränge auf einen MPP-Tracker / Zu verwendende Fronius Symo-Wechselrichter / Fronius Symo M/ Fronius Symo M / Fronius Symo M/ Fronius Symo M / Fronius Symo M/ Fronius Symo M / Fronius Symo M / Beim Bau der Anlage ist bereits an die Verkabelung des Speichersystems zu denken. Diese kann gleich jetzt oder beim Umrüsten auf das Speichersystem durchgeführt werden: / Notstromumschaltung (falls Notstromfunktion gewünscht) / Installationsort und Verkabelung für Batterie / Fronius Smart Meter zur Verbrauchserfassung im Schaltschrank / Gesamter Platzbedarf entspricht einem zweireihigen Verteiler (2x12 Standard-Teilungseinheiten) 4

5 Um die Tauschaktion nutzen zu können, ist jetzt ein Fronius Symo mit Multi-MPP zu verwenden, da der Fronius Symo Hybrid die gleiche Wandhalterung benötigt. Wandhalterung mit zwei Eingängen montieren AUSTAUSCH LEICHT GEMACHT Bei der jetzigen Anlage darf nur ein Eingang des Multi- MPP benutzt werden – der zweite Eingang ist für die Batterie frei zu halten. Damit kann beim Austausch die Wandhalterung samt Verkabelung an der Wand bleiben. Nur einen Eingang verwenden Einfacher geht’s nicht! Sobald auf den Fronius Symo Hybrid umgestiegen wird, braucht der bestehende Wechselrichter nur ausgeschwenkt und der Neue eingeschwenkt werden. Wandhalterung und Verkabelung bleiben einfach an der Wand. Die Batterie wird am freien Eingang angeschlossen. Austausch auf einen Fronius Symo Hybrid Der Wechselrichter wird an der Wandhalterung festgeschraubt und fertig ist der Austausch! Fertig! 5

6 VERKABELUNG FRONIUS SMART METER 6 / Für das Hybrid-System ist der Fronius Smart Meter zu verkabeln / Verdrahtung gemäß Schaltplan / Abmessungen im Schaltschrank laut technischer Daten vorsehen / Verkabelung zwischen Zähler und Wechselrichter / Li2YCY Aufbau: 2 x 2 x 0,5 mm², Kabel geschirmt, Schirm muss beidseitig aufgelegt werden. Es dürfen keine Potentialausgleichströme fließen. Querschnitt mind. 0,5mm² und max. 1,5mm² ODER / CAT6a: 4x2xAWG21/1 Kabel geschirmt, Schirm muss beidseitig aufgelegt werden. Es dürfen keine Potentialausgleichströme fließen. Querschnitt mind. 0,5mm² und max. 1.5 mm² / Max. Entfernung: 500 m

7 VERKABELUNG FRONIUS SMART METER 7

8 VERKABELUNG FRONIUS SOLAR BATTERY 8 / Zwischen Wechselrichter und Batterie ist folgende Verkabelung notwendig: / Leistungspfad / DC-Leitung mit 25 A abgesichert, Nennstrom 16 A. Empfehlung: 6 mm² (PV-Kabel, doppelt isoliert) / Max. Entfernung: 300 m (aufgrund des Kommunikationspfads) / Kommunikationspfad / Li2YCY Aufbau: 2 x 2 x 0,5 mm², Kabel geschirmt, Schirm muss beidseitig aufgelegt werden. Es dürfen keine Potentialausgleichströme fließen. Querschnitt mind. 0,5mm² und max. 1,5mm² ODER / CAT6a: 4x2xAWG21/1 Kabel geschirmt, Schirm muss beidseitig aufgelegt werden. Es dürfen keine Potentialausgleichströme fließen. Querschnitt mind. 0,5mm² und max. 1.5 mm² / Max. Entfernung: 300 m

9 VERKABELUNG FRONIUS SOLAR BATTERY 9

10 INSTALLATIONSORT FRONIUS SOLAR BATTERY 10 / Installationsort der Batterie beachten / Indoor, 5°C – 35°C, Luftfeuchte: 0 – 100% / An den Montageort werden keine besonderen Anforderungen bezüglich Belüftung oder sonstigen Sicherheitsanforderungen gestellt.

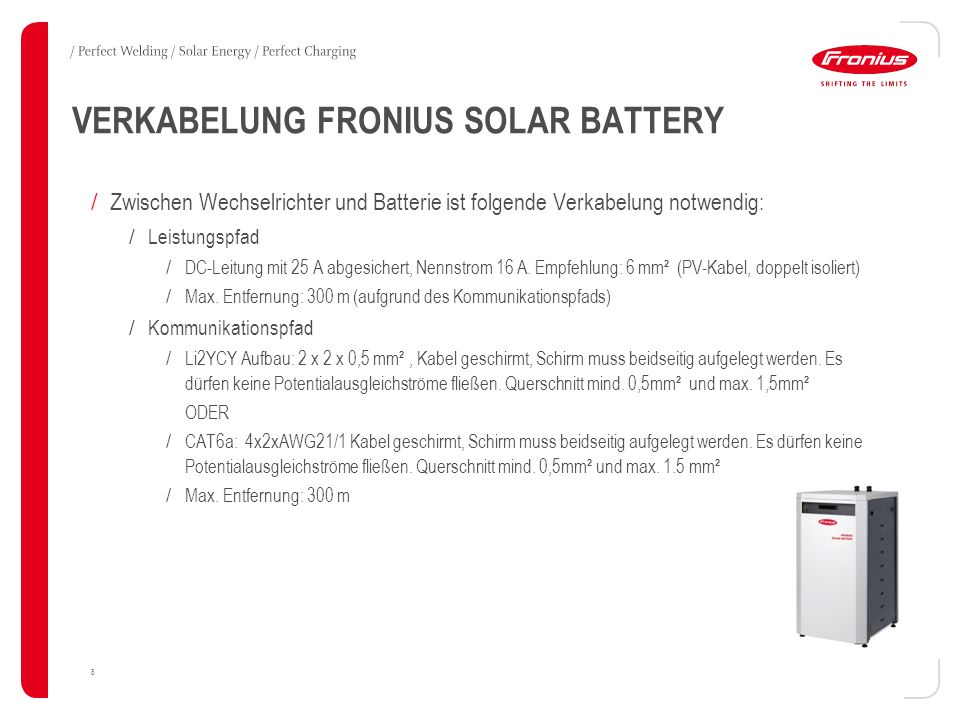

11 HINWEISE ZUM UMGANG MIT BATTERIEN 11 / Die Batterie darf nur in der Originalverpackung, in welcher sie vom Hersteller versendet wird, befördert werden. Erst am Aufstellungsort des Speichersystems darf die Batterie ausgepackt in den vorgesehenen Batterieschrank eingebaut werden. / Hintergrund: die Batterie muss samt der Verpackung die vorgeschriebenen Transporttests absolvieren und darf somit nur in dieser Verpackung befördert werden.

12 WAS IST DIE OPTIMALE SPEICHERGRÖSSE? 12 / Wir empfehlen folgendes Vorgehen zur Wahl der optimalen Speichergröße: / Ermittlung des Jahresstromverbrauchs des Haushalts / Die Photovoltaikanlage sollte rechnerisch den Jahresstromverbrauch decken können (d.h. in Mitteleuropa ca. 1 kWp pro kWh Stromverbrauch) / Um sich im Sommerhalbjahr (ca. Anfang April bis September) nahezu autark zu versorgen, sollte die nutzbare Speicherkapazität in kWh ca. 1,2 bis 1,5 mal der kWp Leistung der PV-Anlage entsprechen. Damit ist in den meisten Fällen sichergestellt, dass die tagsüber in der Batterie gespeicherte Energie ausreicht um den Haushalt die ganze Nacht lang zu versorgen. / Hinweis: Sollte man in der Nacht unüblich hohen Verbrauch haben oder vermehrte Speicherkapazität für einen Notstromfall zur Verfügung haben wollen, empfiehlt es sich die Speicherkapazität über das oben genannte Ausmaß zu erhöhen. / Während des Betriebs ohne Speicher können zudem Erfahrungen gesammelt werden, wie gut die Eigenverbrauchsquote liegt, um darauf aufbauend den richtigen Speicher zu wählen.

13 WAS IST DIE OPTIMALE SPEICHERGRÖSSE? 13 / Beispielberechnung: / Jahresstromverbrauch von kWh / kWh  3.500/1.000 = 3,5 kWp / Berechnung der Speichergröße: / 3,5*1,2 = 4,2 kWh bis hin zu 3,5*1,5 = 5,25 kWh  Fronius Solar Battery 6.0 mit 5 kWh nutzbarer Kapazität

14 BEISPIELHAUSHALTE 14 / Beispiel-Haushalt 1: / Familie mit 4 Personen / Jahresstromverbrauch: kWh / Anlagenleistung: 5 kWp / Fronius Solar Battery 9.0 / Eigenverbrauchsrate: 67% / Beispiel-Haushalt 2: / Familie mit 3 Personen / Jahresstromverbrauch: kWh / Anlagenleistung: 3,8 kWp / Fronius Solar Battery 6.0 / Eigenverbrauchsrate: 61%

15 NOTSTROMUMSCHALTUNG / Auf Wunsch kann auch die Notstromfunktion des Fronius Symo Hybrid genutzt werden / Wird Notstrom gewünscht, ist im Schaltschrank Platz für die Umschaltung vorzusehen / Es gibt verschiedene Varianten der Notstromumschaltung: / Mit speziellen Notstrom-Lasten / Bei Stromausfall werden nur diese ausgewählten Lasten vom Fronius Symo Hybrid versorgt. Damit wird die zur Verfügung stehende Energie nicht auf das ganze Haus verteilt, sondern wird nur diesen Lasten zur Verfügung gestellt. / Keine speziellen Notstrom-Lasten / Bei Stromausfall wird die verfügbare Energie auf das ganze Haus verteilt. / Mit externem NA-Schutz / Ohne externem NA-Schutz / Generell ist für die Umschaltung eine Abstimmung mit dem Energieversorger notwendig / Ist ein externer NA-Schutz nötig? / Ist eine redundante Notstromumschaltung (2 Schütze) notwendig? 15

16 SCHALTPLAN NOTSTROMUMSCHALTUNG 16 / Ohne spezielle Notstrom-Lasten und ohne externem NA-Schutz:

17 SCHALTPLAN NOTSTROMUMSCHALTUNG 17 / Mit speziellen Notstrom-Lasten, ohne externem NA-Schutz

18 SCHALTPLAN NOTSTROMUMSCHALTUNG 18 / Ohne spezielle Notstrom-Lasten, mit externem NA-Schutz: * * zertifizierter NA-Schutz, z.B. Bender o.Ä.

19 SCHALTPLAN NOTSTROMUMSCHALTUNG 19 / Mit speziellen Notstrom-Lasten, mit externem NA-Schutz: * zertifizierter NA-Schutz, z.B. Bender o.Ä. *

20 20 Technische Daten Fronius Symo Hybrid, Fronius Solar Battery, Fronius Smart Meter

21 21 TECHNISCHE DATEN FRONIUS SYMO HYBRID EINGANGSDATEN SYMO HYBRID S SYMO HYBRID S SYMO HYBRID S PV-Eingangsleistung5,0 kW 6,5 kW8,0 kW Max. Eingangsstrom (Idc max) 1 x 16 A Max. Kurzschlussstrom Modulfeld24 A Min. Eingangsspannung (Udc min) 150 V Einspeisung Startspannung (Udc start) 200 V Nominale Eingangsspannung (Udc,r) 595 V Max. Eingangsspannung (Udc max) V MPP Spannungsbereich (Umpp min – Umpp max) 200 – 800 V 255 – 800 V320 – 800 V Anzahl MPP-Tracker1 Anzahl DC-Anschlüsse2 BATTERIEEINGANG SYMO HYBRID S SYMO HYBRID S SYMO HYBRID S Max. Ausgangsleistung zu BatterieAbhängig von angeschlossener Fronius Solar Battery Max. Eingangsleistung von BatterieAbhängig von angeschlossener Fronius Solar Battery

22 22 TECHNISCHE DATEN FRONIUS SYMO HYBRID AUSGANGSDATEN SYMO HYBRID S SYMO HYBRID S SYMO HYBRID S AC-Nennleistung (Pac,r)3,0 kW 4,0 kW5,0 kW Max. Ausgangsleistung3,0 kVA 4,0 kVA5,0 kVA Max. Ausgangsstrom (Iac max)4,5 A 6,0 A7,6 A Netzanschluss (Spannungsbereich)3~NPE 400V / 230V oder 3~NPE 380V / 220V (+20% / - 30%) Frequenz (Frequenzbereich)50 Hz / 60 Hz (45 – 65 Hz) Klirrfaktor< 3% Leistungsfaktor0,85 – 1 ind. / cap.

23 23 TECHNISCHE DATEN FRONIUS SYMO HYBRID ALLGEMEINE DATEN SYMO HYBRID S SYMO HYBRID S SYMO HYBRID S Abmessungen (H x B x T)645 x 431 x 204 mm Gewicht22 kg SchutzartIP 65 Schutzklasse1 Überspannungskategorie (DC / AC)2 / 3 WechselrichterkonzeptTrafolos KühlungGeregelte Luftkühlung MontageInnen- und Außenmontage Umgebungstemperatur-Bereich ° C Zulässige Luftfeuchtigkeit0 – 100% Max. Höhe über Meeresspiegel2.000 m (uneingeschränkter Spannungsbereich) Anschlusstechnologie DC PV2x DC+ und 2x DC- Schraubklemmen 2,5 – 16 mm² Anschlusstechnologie DC Batterie1x DC+ und 1x DC- Schraubklemmen 2,5 – 16 mm² Anschlusstechnologie AC5 polige AC Schraubklemmen 2,5 – 16 mm² Zertifikate und NormenerfüllungVDE AR N 4105, ÖVE / ÖNORM E , DIN V VDE Inselfähigkeit / Umschaltzeit NotstromJa / 5 sek.

24 24 TECHNISCHE DATEN FRONIUS SYMO HYBRID WIRKUNGSGRAD SYMO HYBRID S SYMO HYBRID S SYMO HYBRID S Max. Wirkungsgrd (PV-Stromnetz) 97,5 %97,6 % Max. Wirkungsgrad (PV-Batterie-Stromnetz) > 90,0 % Europ. Wirkungsgrad (PV-Stromnetz)95,2 %95,7 %96,0 % SCHUTZEINRICHTUNGEN SYMO HYBRID S SYMO HYBRID S SYMO HYBRID S DC-TrennschalterIntegriert Überlastverhalten Arbeitspunktverschiebung, Leistungsbegrenzung DC-IsolationsmessungIntegriert RCMU integriertJa SCHNITTSTELLEN SYMO HYBRID S SYMO HYBRID S SYMO HYBRID S WLAN / EthernetFronius Solar.web Datalogger und Webserver Integriert Schnittstelle zur Batterie und ZählerModbus RTU SunSpec (RS485)

25 25 TECHNISCHE DATEN FRONIUS SOLAR BATTERY ELEKTRISCHE PARAMETER BATTERY 4.5 BATTERY 6.0 BATTERY 7.5 BATTERY 9.0 BATTERY 10.5 BATTERY 12.0 Nennkapazität4.5 kWh 6.0 kWh7.5 kWh 9.0 kWh 10.5 kWh12.0 kWh Nutzbare Kapazität3.6 kWh 4.8 kWh6.0 kWh 7.2 kWh 8.4 kWh9.6 kWh Zyklenfestigkeit (80% DOD) Spannungsbereich120 – 170 V160 – 230 V200 – 290 V240 – 345 V 280 – 400V320 – 460 V Nom. Ladeleistung2.400 W3.200 W4.000 W4.800 W5.600 W6.400 W Nom. Entladeleistung2.400 W3.200 W4.000 W4.800 W5.600 W6.400 W Max. Ladestrom16 A Max. Entladestrom16 A

26 26 TECHNISCHE DATEN FRONIUS SOLAR BATTERY ALLGEMEINE DATEN BATTERY 4.5 BATTERY 6.0 BATTERY 7.5BATTERY 9.0 BATTERY 10.5 BATTERY 12.0 BatterietechnologieLiFePO4 Abmessungen (H x B x T) 955 x 570 x 611 mm Gewicht91 kg108 kg125 kg142 kg159 kg176 kg SchutzartIP 20 Schutzklasse1 MontageortInnenmontage Umgebungstemperatu r-Bereich 5 – 35 °C Zulässige Luftfeuchtigkeit 0 – 100 % Anschlusstechnolgoie DC Schraubklemmen 2,5 – 16 mm² Zertifikate und Normenerfüllung IEC/EN 62133; EN :2005, EN : A1:2011, EN 62311:2008, FCC Part 15 Subpart B:2012 ClassB, UN 38.3 Kommunikation zum Wechselrichter Modbus RTU SunSpec (RS485)

27 27 TECHNISCHE DATEN FRONIUS SMART METER ALLGEMEINE DATENFRONIUS SMART METER Nennspannung V Maximalstrom3 x 63 A Leitungsquerschnitt Leistungspfad mm² Leitungsquerschnitt Kommunikation0, mm² MontageHutschiene Gehäuse (Breite)4 Module DIN (4 TE) Genauigkeitsklasse1 Schnittstelle zum WechselrichterModbus RTU (RS485) Display8-stelliges LCD
