80 PLUS Gold zertifiziert – extrem effiziente Netzteilserie mit einer Effizienz von 87-92% bei 20-100% Last. 50°C: Garantierte permanente 750W.

Präsentation zum Thema: "80 PLUS Gold zertifiziert – extrem effiziente Netzteilserie mit einer Effizienz von 87-92% bei 20-100% Last. 50°C: Garantierte permanente 750W."—  Präsentation transkript:

1 80 PLUS Gold zertifiziert – extrem effiziente Netzteilserie mit einer Effizienz von 87-92% bei 20-100% Last. 24/7 @ 50°C: Garantierte permanente 750W. Turbo Charge - Intelligentes System zur Steigerung um 100W mit einem Knopfdruck Hoch qualitative Kondensatoren aus japanischer Fertigung bieten Performance und Zuverlässigkeit. 105°C Feststoffkondensatoren: Hohe Stabilität bei hohen Temperaturen, Frequenzen und Stromstärke. FanDelayControl lässt den 14cm Lüfter noch zwischen 15-30 Sek. nachlaufen um so effektiv zu kühlen. Smart Fan Control System optimiert die thermische Performance und minimiert den Geräuschpegel. Flache Low-Profile Kabel bieten optimale Installation und erhöhen den Airflow. Massive 12V Hochstromschiene Automatische Umstellung für universellen AC Eingang von 90-264V. Hohe Zuverlässigkeit: MTBF >120,000 Stunden. Abmessung: 150mm(B)x86mm(H)x160mm(L). Sicherheitsfunktionen gegen Überstrom, Überlast, Überspannung, Unterspannung und Kurzschluss. Sicherheits-und EMI Zulassungen: CE, TÜV, FCC, UL, CUL, GOST und BSMI. Highlights 101120-001 EVO_BLUE 2.0 750W EVO-750MPCGEU

2 Anschlüsse Ausgangs-Spezifikation 101120-001 Sicherheit Spannungsquelle Überstromschutz Sicherheitspunkt +3.3V4.3V Max. +5V7.0V Max. +12V15.6V Max. Kurzschlussschutz: Jeglicher Ausgang zu Masse. Überlastungschutz: Schutz bei 110%~150% Last. MODELLAnschlusstyp Anschlüsse und Kabellänge 650W 24pin EPS/ATX 12V 4+4pin 1 x ATX 12V 4+4pin connector(600mm) Molex 3 x Peripheral (500mm + 150mm) SATA 3 x S-ATA connectors (550mm + 150mm + 150mm) 3 x S-ATA connectors (550mm + 150mm + 150mm) 3 x S-ATA connectors (550mm + 150mm + 150mm) PCI-E 6+2pin 2 x 6+2pin PCI-E connectors (500mm + 150mm) FDD1 x Peripheral to FDD connector (150mm) AC Eingang Eingangsspannung: 100V - 240V Eingangsstrom: 115Vac / 10A max. Frequenz:47Hz - 63Hz DC Ausgang+3.3V+5V+12V-12V+5VSB Max Ausgangsstrom20A 54A0.8A3A Max Ausgangsleistung100W744W9.6W15W Gesamtleistung 750W

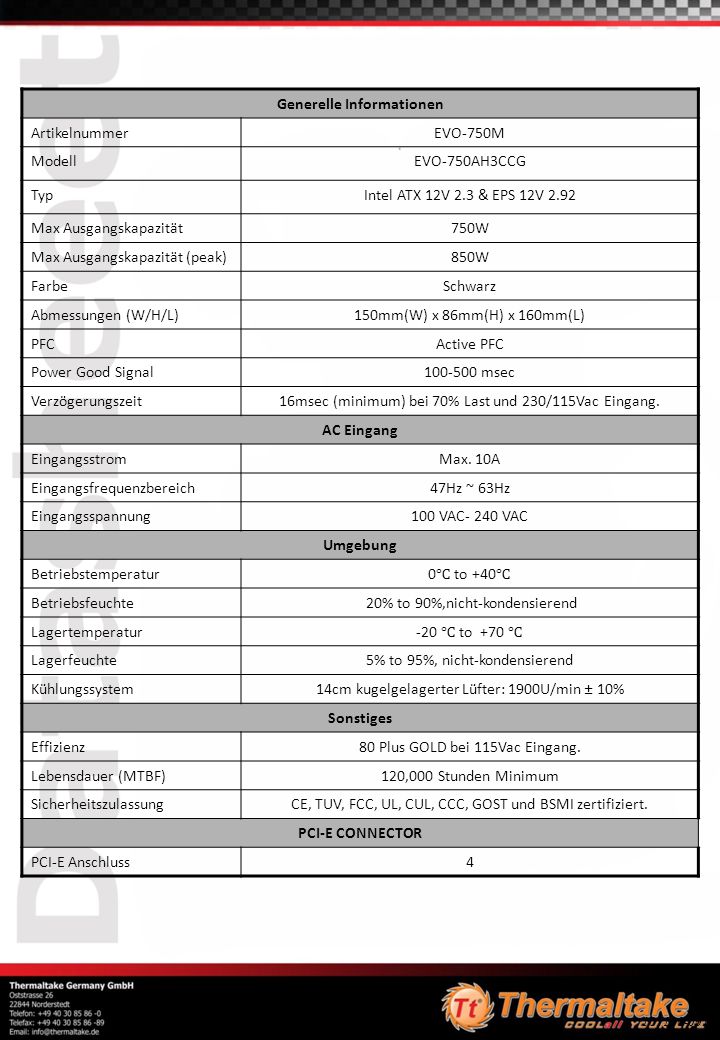

3 Generelle Informationen ArtikelnummerEVO-750M ModellEVO-750AH3CCG TypIntel ATX 12V 2.3 & EPS 12V 2.92 Max Ausgangskapazität750W Max Ausgangskapazität (peak)850W FarbeSchwarz Abmessungen (W/H/L)150mm(W) x 86mm(H) x 160mm(L) PFCActive PFC Power Good Signal100-500 msec Verzögerungszeit16msec (minimum) bei 70% Last und 230/115Vac Eingang. AC Eingang EingangsstromMax. 10A Eingangsfrequenzbereich47Hz ~ 63Hz Eingangsspannung100 VAC- 240 VAC Umgebung Betriebstemperatur 0 to +40 Betriebsfeuchte 20% to 90%,nicht-kondensierend Lagertemperatur -20 to +70 Lagerfeuchte5% to 95%, nicht-kondensierend Kühlungssystem14cm kugelgelagerter Lüfter: 1900U/min ± 10% Sonstiges Effizienz80 Plus GOLD bei 115Vac Eingang. Lebensdauer (MTBF)120,000 Stunden Minimum SicherheitszulassungCE, TUV, FCC, UL, CUL, CCC, GOST und BSMI zertifiziert. PCI-E CONNECTOR PCI-E Anschluss 4 101120-001
