DB Projekt Stuttgart-Ulm GmbH

Präsentation zum Thema: "DB Projekt Stuttgart-Ulm GmbH"—  Präsentation transkript:

1 DB Projekt Stuttgart-Ulm GmbH
BIM in der Ausführungsplanung und Bauausführung - Pilotprojekt Eisenbahnüberführung Filstal DB Projekt Stuttgart-Ulm GmbH Bastian Schütt | I.GV(S) Gemeinsam für das Bahnprojekt Stuttgart – Ulm Berlin,

2 Agenda Projekt: Eisenbahnüberführung Filstal
1. Projekt: Eisenbahnüberführung Filstal Neubaustrecke Wendlingen-Ulm, PFA 2.2 2. BIM in der DB Projekt Stuttgart-Ulm GmbH 3. BIM-Anwendungsfälle – Pilotprojekt Filstalbrücke 4. Bericht zur Einführungsphase – Pilotprojekt Filstalbrücke 5. Ausblick 2016

3 Das BIM-Pilotprojekt umfasst den Rohbau der Eisenbahnüberführung Filstal
Projektkenndaten Eisenbahnüberführung Filstal Gesamtlänge: 485m Höhe: 85m Spannweite (max): 150m Breite Überbau: 8,4m Anzahl Brücken: 2 Bauweise/-methode: semiintegral/Vorschubbrüstung Fertigstellung Rohbau: 2018 Auftragnehmer: Max Bögl BIM-Gipfel BIM-Pilotprojekt

4 Agenda Projekt: Eisenbahnüberführung Filstal
1. Projekt: Eisenbahnüberführung Filstal Neubaustrecke Wendlingen-Ulm, PFA 2.2 2. BIM in der DB Projekt Stuttgart-Ulm GmbH 3. BIM-Anwendungsfälle – Pilotprojekt Filstalbrücke 4. Bericht zur Einführungsphase – Pilotprojekt Filstalbrücke 5. Ausblick 2016

5 BIM ist in der Strategie und in der Organisation der DB Projekt Stuttgart-Ulm GmbH verankert
BIM in der DB Projekt Stuttgart-Ulm GmbH DB Projekt Stuttgart-Ulm GmbH ist eine Projektmanagementgesellschaft zur Realisierung des Bahnprojekts Stuttgart-Ulm Die Teilprojekte befinden sich aktuell kurz vor bzw. in der Ausführungsphase – BIM-Leistungen werden mit Beginn der Ausführungsphase initiiert Erster BIM-Pilot „Tunnelportal Bahnhof Ulm“ der DB Projekt Stuttgart-Ulm GmbH bereits in Q3/2013 initiiert Thema BIM ist durch ein übergreifendes BIM Team seit fest in der Organisation verankert Wir machen BIM, weil unseres international erfahrenes Projektmanagementteam bereits positive Erfahrungen mit BIM gesammelt hat und wir diese Erfahrungen in Vorteile durch relevante Anwendungsfälle im Rahmen der Bauausführung für uns umsetzen wollen.

6 Anwendungsfälle in der Phase „Bauausführung“ werden schrittweise innerhalb von Teilprojekten etabliert Für die DB Projekt Stuttgart-Ulm GmbH bedeutet BIM, … … dass Informationen und/oder Eigenschaften von Bauteilen intelligent mit einem 3D-Modell verknüpft werden (zentrales Informationsmanagement). … dass erst wenn durch verknüpfte Informationen und Eigenschaften sich verschiedene Anwendungsfälle und Einsatzmöglichkeiten für möglichst viele Projektbeteiligte ergeben, BIM zu wesentlichen Effizienzsteigerungen führt. 3D Attribute € Zeit … Doku-mente 3D Attribute € Zeit … Doku-mente z.B. Bauablaufsimulation Durch das 4D-Modell können „Kollisionen“ und Machbarkeit im Bauablauf überprüft werden Ressourcenplanung des AG und AN 4D-Visualisierung Das 4D-Modell kann verwendet werden, um Bauabläufe transparent zu erläutern

7 Agenda Projekt: Eisenbahnüberführung Filstal
1. Projekt: Eisenbahnüberführung Filstal Neubaustrecke Wendlingen-Ulm, PFA 2.2 2. BIM in der DB Projekt Stuttgart-Ulm GmbH 3. BIM-Anwendungsfälle – Pilotprojekt Filstalbrücke 4. Bericht zur Einführungsphase – Pilotprojekt Filstalbrücke 5. Ausblick 2016

8 Was wollen wir mit der BIM-Methode bei der Filstalbrücke
Die BIM-Methode unterstützt eine transparente, effiziente Projektabwicklung und stärkt die Kommunikation Anwendungsfälle im BIM-Pilotprojekt Eisenbahnüberführung Filstal Was wollen wir mit der BIM-Methode bei der Filstalbrücke erreichen? 4D-Bauablauf und Statusmeldung Der 4D-Bauablaufplan basiert auf dem aktuellen 3D-Modell und dem vereinbarten Bauzeitenplan Darstellung von Einzelobjekten wie Bauwerken, Hilfsgerüsten, Baugruben und Baustraßen Verknüpfung der Einzelobjekte mit dem Bauzeitenplan Abrechnung mit Hilfe von BIM Transparente und vollständige Abrechnung von pauschalen Teillosen mit BIM Parallele Abrechnung von Einheitspreis-Teillosen sowohl klassisch als auch mit BIM Vergleich der beiden Abrechnungsmethoden Mobile Cloud-basierte BIM Anwendung mit Zugang über iPad App und Web-Portal Bereitstellung von digitalen Informationen über die Software „BIM 360 Field“ Dokumentation der Bauausführung vor Ort auf der Baustelle Prozessunterstützung bei Qualitätsmanagement, Mängelmanagement und Zustandsfeststellungen Anbindung von Planmanagement-Plattform (EPLASS) an BIM-Anwendungen Gemeinsame Entwicklung des notwendigen IT-Moduls durch DB und AN Verknüpfung zwischen dem 3D-Modell und den zugehörigen Plänen auf Bauteilebene Einbindung und Verfolgung des Planlaufstatus im 3D-Modell

9 Prozesse in der Bauausführung bilden den Schwerpunkt des Pilotprojektes Eisenbahnüberführung Filstal
Randbedingungen Grundlagen-ermittlung Vorplanung Entwurfs-planung Genehmigungs-planung Ausführungs-planung Vorbereitung Vergabe Mitwirkung Vergabe Bauüber-wachung Objektbetreuung & Dokumentation Betrieb Projektphase: Bauausführung Rohbau (Vergabe in Q3/2013 an Max Bögl erfolgt) Schwerpunkt: (Bau-)Prozesse 3D-Modelldaten Das BIM-Pilotprojekt konnte bei Projektbeginn bereits auf 3D-Modelldaten zurückgreifen, welche von Max Bögl bereits im internen Planungsprozess erstellt wurden. Soft- und Hardware Sind durch die ausgewählten Anwendungsfälle vorab festgelegt worden.

10 Agenda Projekt: Eisenbahnüberführung Filstal
1. Projekt: Eisenbahnüberführung Filstal Neubaustrecke Wendlingen-Ulm, PFA 2.2 2. BIM in der DB Projekt Stuttgart-Ulm GmbH 3. BIM-Anwendungsfälle – Pilotprojekt Filstalbrücke 4. Bericht zur Einführungsphase – Pilotprojekt Filstalbrücke 5. Ausblick 2016

11 Das Umsetzungs-Konzept gliedert sich in vier wesentliche Phasen
Das Umsetzungskonzept gliedert sich in vier wesentliche Phasen: Erfassung der Ausgangssituation Einführung und Integration der BIM-Leistung „Inbetriebnahme“ BIM Regelbetrieb 1 2 3 4 Das Umsetzungskonzept sieht vor, Neuerungen und Veränderungen innerhalb der DB Projekt-Stuttgart Ulm GmbH aktiv durch das Veränderungsmanagement zu begleiten.

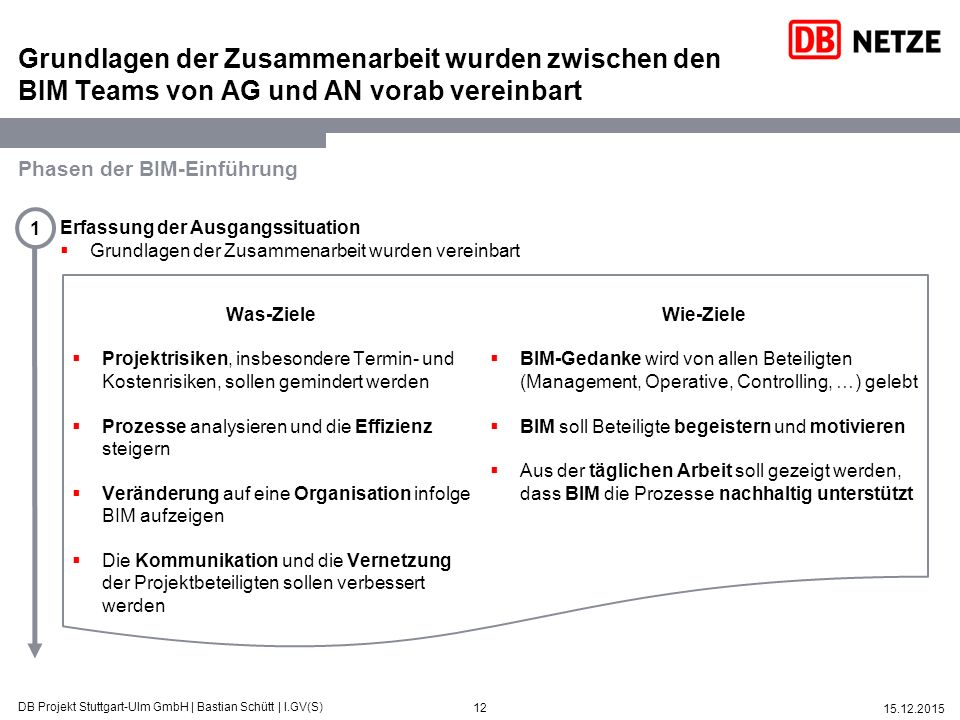

12 Grundlagen der Zusammenarbeit wurden zwischen den BIM Teams von AG und AN vorab vereinbart
Phasen der BIM-Einführung 1 Erfassung der Ausgangssituation Grundlagen der Zusammenarbeit wurden vereinbart Was-Ziele Projektrisiken, insbesondere Termin- und Kostenrisiken, sollen gemindert werden Prozesse analysieren und die Effizienz steigern Veränderung auf eine Organisation infolge BIM aufzeigen Die Kommunikation und die Vernetzung der Projektbeteiligten sollen verbessert werden Wie-Ziele BIM-Gedanke wird von allen Beteiligten (Management, Operative, Controlling, …) gelebt BIM soll Beteiligte begeistern und motivieren Aus der täglichen Arbeit soll gezeigt werden, dass BIM die Prozesse nachhaltig unterstützt

13 Wesentlicher Erfolgsfaktor:
Randbedingungen zu Richtlinien, Prozesse und Technologien geklärt  Menschen sind nun der Erfolgsfaktor Phasen der BIM-Einführung 2 Einführung und Integration der BIM-Leistung Aufstellen integrierter BIM-Prozesse Entwicklung Projekt-Abwicklungs-Plan (PAP) Konfiguration Hard- und Software Konzeption und Einrichtung BIM-Baustellen-Besprechungsraum Abstimmung BIM-Strukturen auf bestehende Projektstrukturen „Inbetriebnahme“ BIM Gemeinsame Kick-Off Veranstaltung von DB Projekt Stuttgart-Ulm und Max Bögl Einbindung aller Projektbeteiligten Regelbetrieb 3 4 Wesentlicher Erfolgsfaktor: Menschen BIM Richtlinien Prozesse Technologie Menschen

14 Agenda Projekt: Eisenbahnüberführung Filstal
1. Projekt: Eisenbahnüberführung Filstal Neubaustrecke Wendlingen-Ulm, PFA 2.2 2. BIM in der DB Projekt Stuttgart-Ulm GmbH 3. BIM-Anwendungsfälle – Pilotprojekt Filstalbrücke 4. Bericht zur Einführungsphase – Pilotprojekt Filstalbrücke 5. Ausblick 2016

15 Neben dem Pilotprojekt wurden weitere Teilprojekte mit BIM-Methoden in 2015 initiiert – weitere in 2016 geplant PFA Filstalbrücke PFA Albvorlandtunnel PFA Neckarbrücke Übergang in den Regelbetrieb  Stabile Prozesse Umsetzung BIM-Anwendungsfälle 3D-gestützte Planungsdetaillierung 4D-Simulation des Bauablaufes 5D-Kostenverlaufsanalysen Leistungsmeldung Berichtswesen/ Reporting der wesentlichen Kennziffern hinsichtlich Terminen, Kosten, Leistung, Planung Umsetzung BIM-Anwendungsfälle 3D-Modell zur Schnittstellenkoordination 4D-Simulation des Bauablaufes

16 DB Projekt Stuttgart-Ulm GmbH
Ein Team, ein Weg, ein Ziel!
