Michael Korp Technical Evangelist Microsoft Deutschland GmbH

Ähnliche Präsentationen


Präsentation zum Thema: "Michael Korp Technical Evangelist Microsoft Deutschland GmbH"—  Präsentation transkript:

1 Michael Korp Technical Evangelist Microsoft Deutschland GmbH

2 Windows Server 2008 (& Vista ) Setup Die Werkzeuge: WDS, WinPE, ImageX, … Microsoft Deployment und mehr Arbeiten mit Installations Images

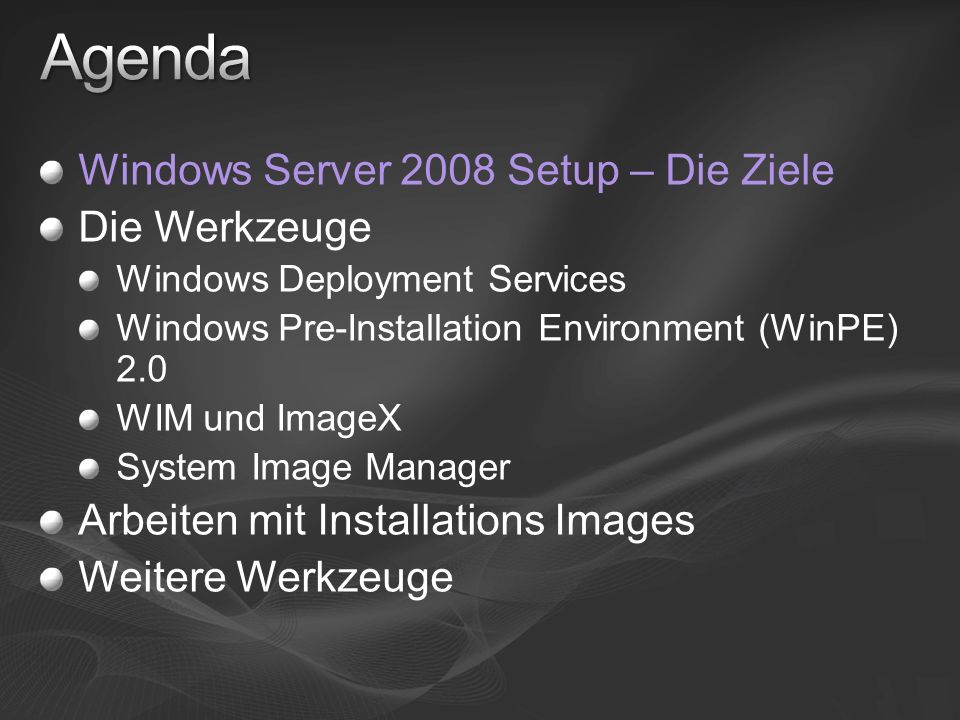

3 Windows Server 2008 Setup – Die Ziele Die Werkzeuge Windows Deployment Services Windows Pre-Installation Environment (WinPE) 2.0 WIM und ImageX System Image Manager Arbeiten mit Installations Images Weitere Werkzeuge

4 Systemvielfalt Hardware Software Rollen Admin Kosten Konfiguration Testen Verwaltung Datenmigration Anwendungen Benutzerdaten System- einstellungen

5 Bereitstellung von Windows Funktionen zur Image Erstellung, Modifikation und Verteilung Reduktion der Anzahl benötigter OS Images Verbesserung des PC Imaging Prozesses durch Skripting und automatisierte Werkzeuge zur Verteilung Ermöglicht Online und Offline Instandhaltung der OS Komponenten und/oder Images Einheitliche Werkzeuge für Desktop und Server

6 Große Images>2GB OS komponentenbasiert SETUP.EXE XML basierte Konfiguration Image unabhängig vom HAL Win PE WIM Format Sprachunabhängig Microsoft Deployment SETUP.EXE Notepad Unattend.txt Sysprep.inf Winbom.ini Unattend.xml Windows PE Offline bearbeiten Nicht-zerstörende Installation WIM Datei Installation Sprachunabhängig Beliebige Zahl von Sprachpaketen Englisches Sprachpack nicht benötigt Dokumentierte Prozesse Deployment Assistenten Werkzeuge

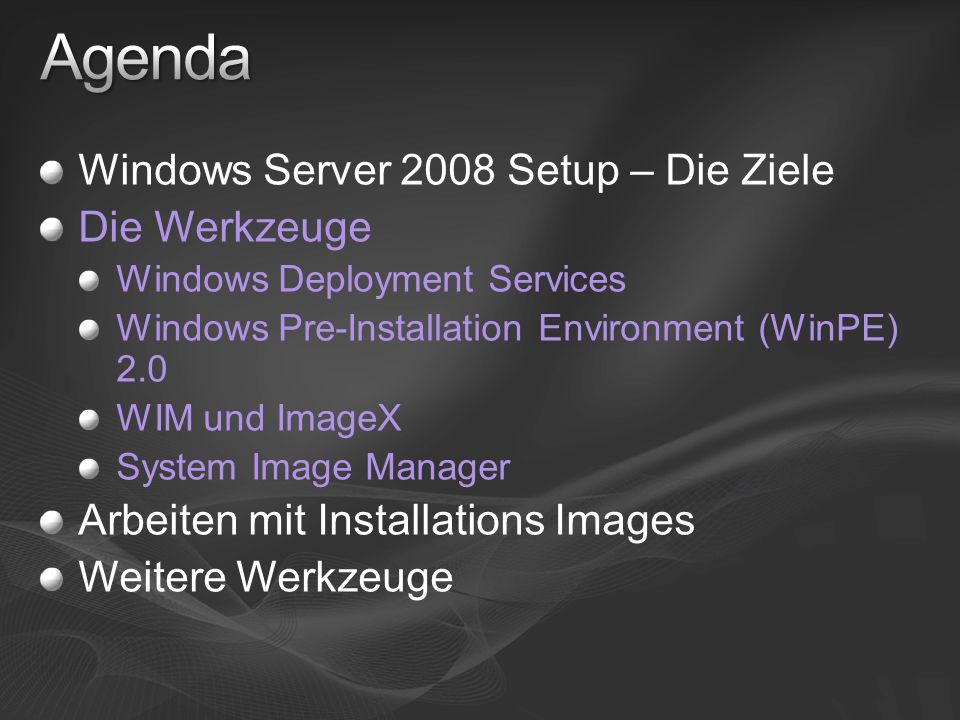

7 Windows Server 2008 Setup – Die Ziele Die Werkzeuge Windows Deployment Services Windows Pre-Installation Environment (WinPE) 2.0 WIM und ImageX System Image Manager Arbeiten mit Installations Images Weitere Werkzeuge

8 Werkzeuge für Konfiguration und Installation von Windows Inhalt: WDS Paket (für Windows Server 2003 SP1) Image Manager & CPI Image Wartung: ImageX Kommandozeilen Werkzeug, WIM API WIM File Filter Image Servicing: Package Manager Setup und Deployment Werkzeuge Oscdimg.exe Sys.exe, DskImage.exe Drvload.exe Fixntfs.exe, Fixfat.exe WinPE Dokumentation & Whitepaper

9 Löst Remote Installation Services (RIS) ab RIS kann Server 2008 und Vista nicht verteilen Auch für WS2003 SP1 erhältlich (im WAIK) Installiert Server 2008, Vista, XP, Server 2003 und Windows 2000 Benutzt WinPE als Boot Umgebung auf dem Zielsystem WinPE basierter WDS Client sorgt für die Image Auswahl Native Unterstützung für WIM Images Neue Microsoft PXE Server Architektur arbeitet auch mit Configuration Manager/SMS oder anderen PXE Servern zusammen

10 { Windows Deployment Services (WDS) }

11 WinPE ist… eine auf Server 2008 (bzw. Vista SP1) Komponenten basierende Betriebssystem Umgebung Teil des Server 2008 Setup Prozesses eine Lösungsplattform für OEMs um automatisiert eine große Anzahl Systemen zu bestücken, oder… eine Plattform für Deployment, Recovery, Imaging und Diagnose Anwendungen für Administratoren die Ablösung der DOS Boot Disk WinPE ist nicht… ein embedded Betriebssystem ein alternatives Client oder Server Betriebssystem

12 Deployment Server Deployment Ziel Bewegliche Medien Pre-Boot Execution Environment (PXE) Windows Preinstallation Environment Windows Installation oder Diagnose

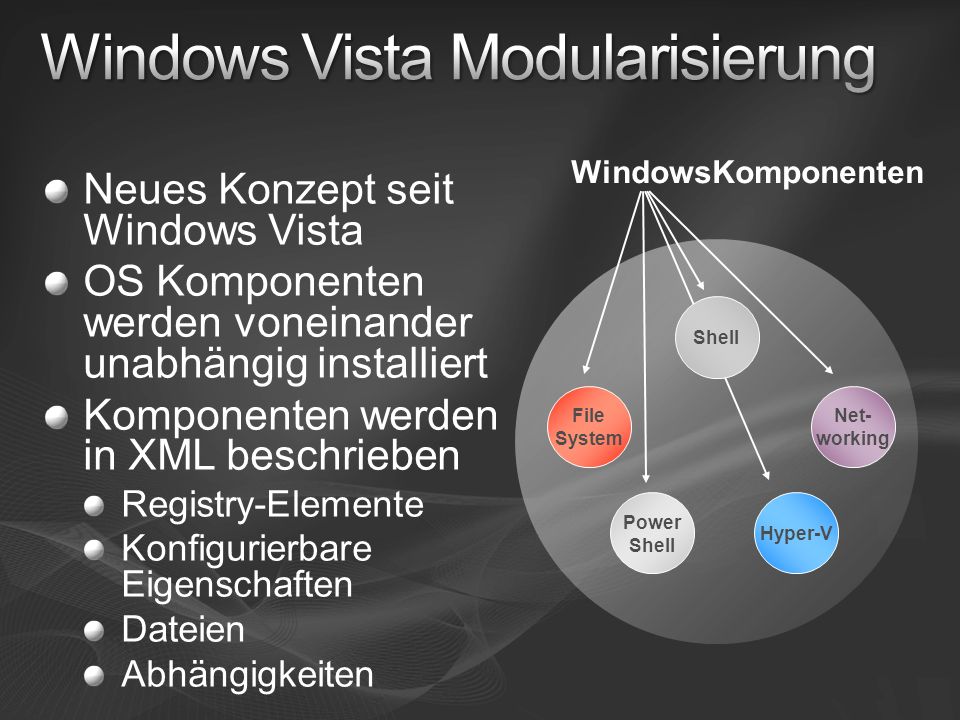

13 Neues Konzept seit Windows Vista OS Komponenten werden voneinander unabhängig installiert Komponenten werden in XML beschrieben Registry-Elemente Konfigurierbare Eigenschaften Dateien Abhängigkeiten WindowsKomponenten File System Net- working Power Shell Hyper-V Shell

14 Administratoren bauen OS Images, Updates, Anwendungen und Treiber Mit Werkzeugen aus dem WAIK werden Antwortdateien generiert, PkgMgr & ImageX modifizieren OS images Images werden in WDS vorgehalten Images werden durch Setup innerhalb von WinPE deployed Image Manager Windows Deployment Services (WDS) Windows RTM Images Antwortdateien PkgMgr XImage SysPrep WinPE Image Based Setup (Setup.EXE) Updates Applikationen Treiber

15 Windows wird als SysPrep Image ausgeliefert Setup.exe wendet das Image an Setup wendet Image unter Verwendung von Antwortdateien (unattend.xml) für eine anwenderspezifische Installation an Setup passt das Image unter WinPE an, bevor es auf den Rechner angewendet wird Windows Setup unterstützt das Upgrade von FAT/FAT32 auf NTFS (Standard Format ist NTFS) Zwei Wege um Windows zu installieren: Anwenden des RTM Image wobei es von Setup.exe mittels der unattend.xml modifiziert wird Installation von Server 2008, Konfiguration & SysPrep, Capture und Deployment mit Imaging Werkzeugen (ImageX)

16 WIM ist ein dateibasiertes Image Format Nicht zerstörende Anwendung eines Betriebssystem Images Teilweises Einfangen eines Laufwerkes Single Instance Speicher von Datei Ressourcen Mehrere Images/Volumes in einem WIM Container Anwendung auf unterschiedlich große Zielplatten

17 Stark komprimiertes Format Nur eine Instanz doppelter Dateien (SHA-1 Hash) Dateien werde mit LZX oder XPress komprimiert Aufteilung auf mehrere Medien WIMs können geteilt und in Teilen angewandt werden (.swm) Bootfähiges Image Format Unterstützung für das Starten von WinPE aus einer WIM Datei heraus

18 ImageX Nur als Kommandozeilen Werkzeug verfügbar Grundfunktionalitäten vorhanden: APPEND, APPLY, CAPTURE, DELETE, DIR, EXPORT, INFO, SPLIT, MOUNT(RW), UNMOUNT Programmierbar über Imaging API (WIMGAPI) Eröffnet alle Imaging Funktionalitäten Ermöglicht eigenen Imaging Anwendungen und Lösungen Dokumentiert innerhalb des Deployment Tool Kit Unterstützende Technologie (Filter Treiber) WIM Dateisystem Filter: Erlaubt das Mounten und modifizieren von Images WIM Boot Filter: Unterstützung für das Starten von WinPE aus einer WIM Datei

19 /MOUNT /MOUNTRW /COMMIT /UNMOUNT Mount Verzeichnis ImageX WIM Datei

20 { Windows PE & ImageX }

21 EINE universelle Antwortdatei für Server 2008 & Vista Betriebssysteme (Komponenten, Dienste und Anwendungsinstallationen) Standard XML Datei auf unterschiedlichen Wegen erzeugt: Skript, das das neue Component Platform Interface (CPI) API nutzt Als Ausgabe des neuen System Image Manager Anpassung des Images ist während der Installation ODER offline möglich Wird von SETUP.EXE während der Windows Installation verarbeitet Wird vom PKGMGR.EXE während der offline Verarbeitung von Windows Images verwendet

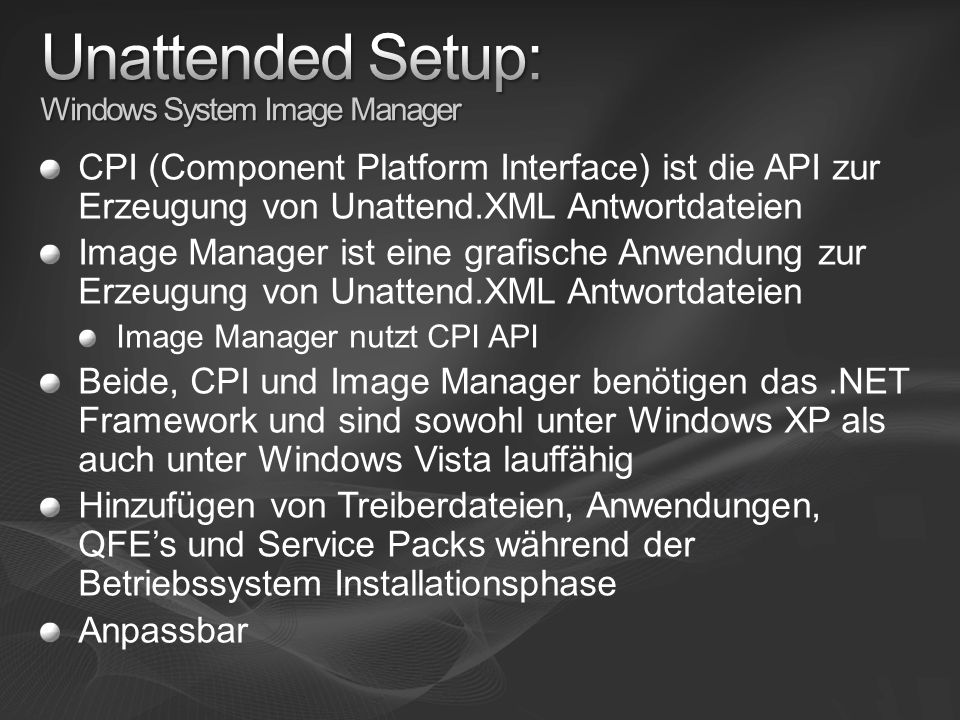

22 CPI (Component Platform Interface) ist die API zur Erzeugung von Unattend.XML Antwortdateien Image Manager ist eine grafische Anwendung zur Erzeugung von Unattend.XML Antwortdateien Image Manager nutzt CPI API Beide, CPI und Image Manager benötigen das.NET Framework und sind sowohl unter Windows XP als auch unter Windows Vista lauffähig Hinzufügen von Treiberdateien, Anwendungen, QFEs und Service Packs während der Betriebssystem Installationsphase Anpassbar

23 XML-basierteAntwortdateien

24 { Windows System Image Manager }

25 Windows Server 2008 Setup – Die Ziele Die Werkzeuge Windows Deployment Services Windows Pre-Installation Environment (WinPE) 2.0 WIM und ImageX System Image Manager Arbeiten mit Installations Images Weitere Werkzeuge

26 ADS 1.0 9/03 SMS /03 SMS 2003 SP1 10/04 ADS 1.1 9/05 SMS 2003 SP2 OSD FP 11/04 VSMT 10/04 SCCM2007 Vereinheitliches OS Deployment im Unternehmen Vista tools für WS2K3 SCCM 2007 OS Deployment basiert auf Vista Werkzeugen 2007 RIS in WS2003 = OS Deployment Produkt Produkt Vista tools für LH Srvr OSD FP LH update Aktuell im Verkauf WAIK & WDS

27 Mit Windows Server 2008 / Vista SP1 gibt es ein Update der bisherigen WAIK Tools Ein Toolkit für Client & Server Nachfolger des BDD 2007: Microsoft Deployment Ein Toolset für Client & Server Integration für SMS 2003 und ConfigMgr 2007 Ermöglicht Konfiguration der Server 2008 Rollen Server 2008 WDS: Multicast Unterstützung Erfordert Update für ConfigMgr 2007 Weitere Updates für Microsoft Deployment…

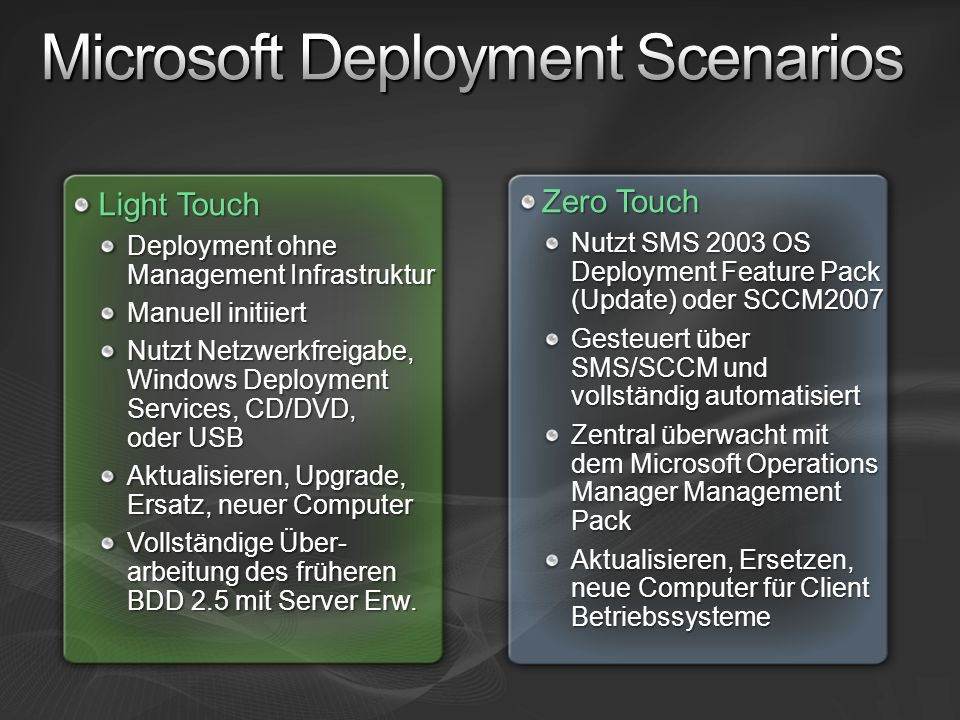

28 Light Touch Deployment ohne Management Infrastruktur Manuell initiiert Nutzt Netzwerkfreigabe, Windows Deployment Services, CD/DVD, oder USB Aktualisieren, Upgrade, Ersatz, neuer Computer Vollständige Über- arbeitung des früheren BDD 2.5 mit Server Erw. Zero Touch Nutzt SMS 2003 OS Deployment Feature Pack (Update) oder SCCM2007 Gesteuert über SMS/SCCM und vollständig automatisiert Zentral überwacht mit dem Microsoft Operations Manager Management Pack Aktualisieren, Ersetzen, neue Computer für Client Betriebssysteme

29 { Die Deployment Workbensch }

30 Windows Server 2008 Setup – Die Ziele Die Werkzeuge Windows Deployment Services Windows Pre-Installation Environment (WinPE) 2.0 WIM und ImageX System Image Manager Arbeiten mit Installations Images Weitere Werkzeuge

31 Jetzt voll integriert in den Configuration Manager 2007 Wesentliche Verbesserungen gegenüber dem früheren SMS 2003 OSD Feature Pack Vereinfachte Planung für Windows Vista® und Windows Server® 2008 Upgrades Vereinheitlichtes Deployment für Client und Server – nur noch ein Werkzeug Verwendet die Werkzeuge von Windows Vista bzw. Windows Server 2008 Erweiterte Sicherheit Erweitert durch Microsoft Deployment

32 Szenario SMS 2003 OSD FP ConfigMgr OSD End-to-End DeploymentJa Volle AutomationJa Wipe-and-Load UpgradeJa Deployment auf blanke Systeme mittels PXE Boot Lose Integration mit RIS Eingebaute Integration mit WDS Side-by-SideBDD SkripteJa, eingebaut in SMP Volles Offline DeploymentNeinJa Integrierte Upgrade Planung für Windows Vista NeinJa Vollständiges Server DeploymentNeinJa SicherheitGutDeutlich stärker Flexibilität / ErweiterbarkeitGutSehr gut Windows Vista / Windows Server 2008 Kompatibilität GutSehr gut Verwalten von GerätetreibernNeinJa

33 Zwei Kategorien von Aktionen: Fester Satz eingebauter Aktionen als Teil des Configuration Manager 2007 Eigene Aktionen – kann jede ausführbare Datei sind, einschließlich VBScript Es gibt keine Anforderung, das ein Betriebssystem installiert werden muss Task Sequenzen können also als universelles Mittel zur Ablaufsteuerung bei der Softwareverteilung genutzt werden Erweiterbar (siehe Microsoft Deployment)

34

35 © 2007 Microsoft Corporation. All rights reserved. Microsoft, Windows, Windows Vista and other product names are or may be registered trademarks and/or trademarks in the U.S. and/or other countries. The information herein is for informational purposes only and represents the current view of Microsoft Corporation as of the date of this presentation. Because Microsoft must respond to changing market conditions, it should not be interpreted to be a commitment on the part of Microsoft, and Microsoft cannot guarantee the accuracy of any information provided after the date of this presentation. MICROSOFT MAKES NO WARRANTIES, EXPRESS, IMPLIED OR STATUTORY, AS TO THE INFORMATION IN THIS PRESENTATION.
