Elektrisches Potential, Spannung, Energie und Leistung

Präsentation zum Thema: "Elektrisches Potential, Spannung, Energie und Leistung"—  Präsentation transkript:

1 Elektrisches Potential, Spannung, Energie und Leistung

2 Inhalt Elektrische Spannung: eine Potentialdifferenz
Energie im konservativen Feld (Elektrisches Feld und Gravitationsfeld) Elektrische Spannung, Leistung und Energie

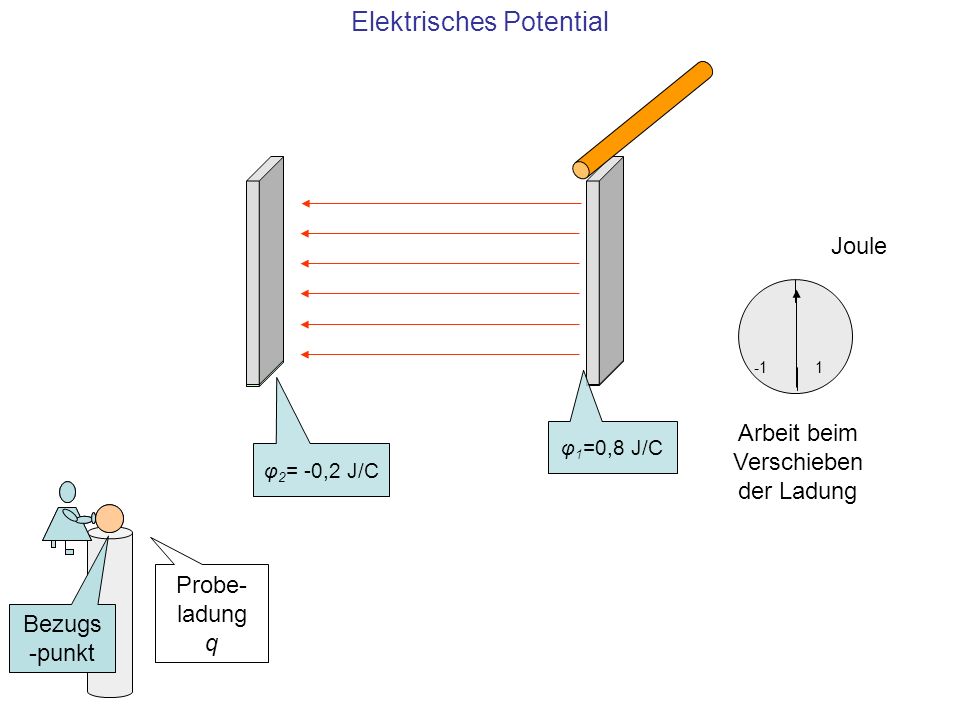

3 Elektrisches Potential
Joule -1 1 Arbeit beim Verschieben der Ladung φ1=0,8 J/C φ2= -0,2 J/C Probe-ladung q Bezugs-punkt

4 Elektrisches Potential eines Punktes
Φn = W / q 1 J/C Potential am Punkt n W 1 J Arbeit zur Verschiebung der Ladung q zum Punkt n von einem Bezugspunkt aus q 1 C bewegte Ladung Das elektrische Potential eines Punktes (n) ist ein Quotient: im Zähler steht die Arbeit, die einen positiv geladenen Probekörper von einem Bezugspunkt aus zum Punkt n verschiebt, im Nenner die Ladung des Probekörpers Analog: Eine Höhenangabe eines Ortes (n) ist ein Quotient: Im Zähler steht die Arbeit, die einen Probekörper von Meereshöhe zum Punkt n verschiebt, im Nenner die Gewichtskraft m·g des Probekörpers

5 Elektrische Spannung und Potentiale
φ1=0,8 J/q φ2= -0,2 J/q Spannung U = 1 V Ihr Vorzeichen ist positiv, wenn zum Verschieben einer positiven Ladung von m zu n Arbeit zugeführt wird Die elektrische Spannung ist eine Potentialdifferenz.

6 Elektrische Spannung zwischen zwei Punkten
U = W / q 1 J/C 1 V Spannung zwischen zwei Punkten W 1 J Arbeit zur Verschiebung der Ladung von einem Messpunkt zum zweiten q 1 C bewegte Ladung Die elektrische Spannung zwischen zwei Punkten ist ein Quotient, Zähler: Arbeit, um einen positiv geladenen Probekörper von einem Punkt zum anderen zu verschieben, Nenner: Ladung des Probekörpers

7 Elektrische Spannung, Leistung und Energie
P = U · I 1 W Die Elektrische Leistung ist das Produkt aus Spannung und Stromstärke U 1 V Spannung I 1 A Stromstärke W = P · t 1 J Energie 1 kWh = 3,6 ·106 J Die elektrische Spannung ist so wichtig, weil ihr Produkt mit der Stromstärke unmittelbar die Leistung anzeigt

8 Zusammenfassung In konservativen Feldern ist die Arbeit zur Verschiebung eines Körpers zwischen zwei Punkten unabhängig vom Weg Bei Verschiebung auf „geschlossenen Wegen“ ist daher die Arbeit Null Der Potentialunterschied zwischen zwei Punkten ist die elektrische Spannung: U = φ2 – φ1 [V] Die elektrische Spannung zwischen zwei Punkten ist ein Quotient, U = W / q [V] Zähler: Arbeit W, um einen positiv geladenen Probekörper von einem Punkt zum anderen zu verschieben, Nenner: Ladung q des Probekörpers Elektrische Leistung: P = U · I [W]

9 Finis 1 Q: „Perpetuum mobile“ im Feld statisch geladener Platten ?
Feld im Kondensator „Feldfreier Raum“ Geschlossener Weg

10 Finis 2 A: - Gibt es nicht -
Feld im Kondensator Geschlossener Weg Schwaches Streufeld, dafür langer Weg Im Gravitations- und elektrischen Feld ist die Arbeit auf geschlossenen Wegen Null
