1 Anlasser

2 Aufgabe Er hat die Aufgabe den Verbrennungsmotor zu StartenEr hat die Aufgabe den Verbrennungsmotor zu Starten Er soll möglichst geringe Stromaufnahme habenEr soll möglichst geringe Stromaufnahme haben Er kuppelt sich beim Starten ein und beim anspringen des Motors wieder aus.Er kuppelt sich beim Starten ein und beim anspringen des Motors wieder aus.

3 Aufbau

4 Funktion Zündschloss gibt über die Klemme 50 den Befehl zum Anlassen des Motors Zündschloss gibt über die Klemme 50 den Befehl zum Anlassen des Motors Der auf dem Anlasser aufgeschraubte Magnetschalter zieht an, rückt den Anker des Anlassers zur Schwungscheibe des Motors vor und schließt die beiden Hauptkontakte, der Anlasser bekommt Strom und dreht. Der auf dem Anlasser aufgeschraubte Magnetschalter zieht an, rückt den Anker des Anlassers zur Schwungscheibe des Motors vor und schließt die beiden Hauptkontakte, der Anlasser bekommt Strom und dreht. Dreht der Motor schneller als der eingerückte Anlasser, so schützt der Freilauf den Anlasser vor zu hoher Drehzahl Dreht der Motor schneller als der eingerückte Anlasser, so schützt der Freilauf den Anlasser vor zu hoher Drehzahl

5 Schaltplan des Anlassers

6 Die Geschichte des Anlassers Er wurde von Cadillac erstmals 1912 und in Europa von Citroën 1919 in den Automobilbau eingeführt.

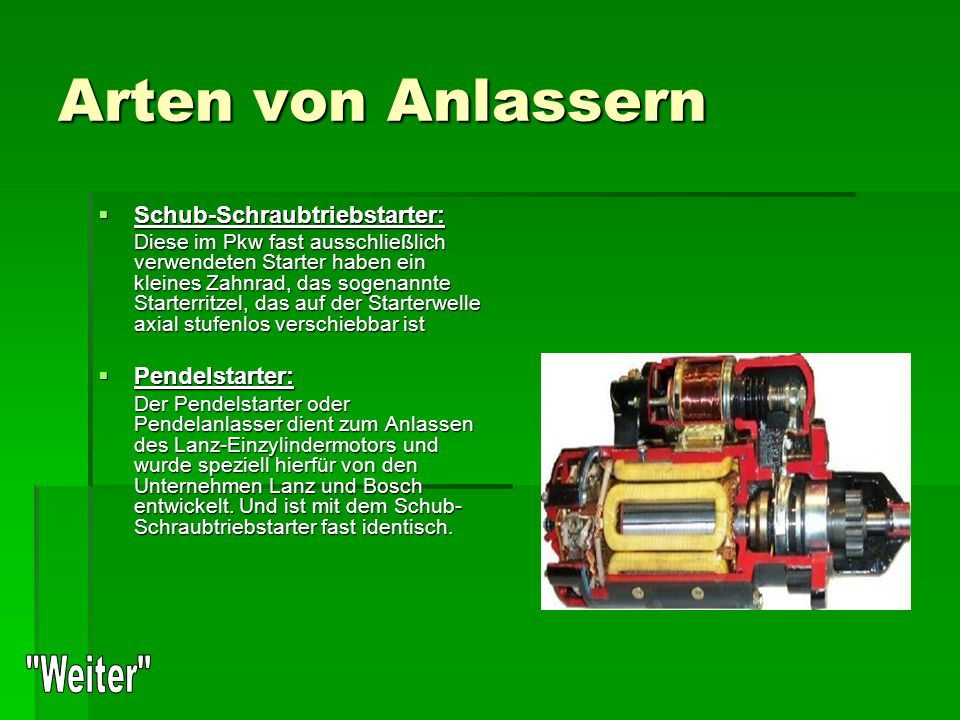

7 Arten von Anlassern Schub-Schraubtriebstarter: Schub-Schraubtriebstarter: Diese im Pkw fast ausschließlich verwendeten Starter haben ein kleines Zahnrad, das sogenannte Starterritzel, das auf der Starterwelle axial stufenlos verschiebbar ist Diese im Pkw fast ausschließlich verwendeten Starter haben ein kleines Zahnrad, das sogenannte Starterritzel, das auf der Starterwelle axial stufenlos verschiebbar ist Pendelstarter: Pendelstarter: Der Pendelstarter oder Pendelanlasser dient zum Anlassen des Lanz-Einzylindermotors und wurde speziell hierfür von den Unternehmen Lanz und Bosch entwickelt. Und ist mit dem Schub- Schraubtriebstarter fast identisch. Der Pendelstarter oder Pendelanlasser dient zum Anlassen des Lanz-Einzylindermotors und wurde speziell hierfür von den Unternehmen Lanz und Bosch entwickelt. Und ist mit dem Schub- Schraubtriebstarter fast identisch.

8 Prüfanleitung Feststellung Anlasser defekt Mögliche Störungen Mögliche Störungen Wenn der Anlasser nicht einschaltet, ist zu kontrollieren, ob die Batterie entladen ist. Auch ist es möglich, dass Batteriepole und Klemmen oxydiert sind, oder Kabelanschlüsse am Anlasser haben sich gelockert. Weitere Fehlerquellen: Wenn der Anlasser nicht einschaltet, ist zu kontrollieren, ob die Batterie entladen ist. Auch ist es möglich, dass Batteriepole und Klemmen oxydiert sind, oder Kabelanschlüsse am Anlasser haben sich gelockert. Weitere Fehlerquellen: Die Bürsten sind abgenutzt, Die Bürsten sind abgenutzt, Anker bzw. Erregerwicklung haben Masseschluß, Anker bzw. Erregerwicklung haben Masseschluß, Anker bzw.Kollerktor sind unrund. Anker bzw.Kollerktor sind unrund. Zündschloss defekt, (Klemme 50 am Anlasser ohne Spannung) Zündschloss defekt, (Klemme 50 am Anlasser ohne Spannung) Automatikgetriebe nicht in N oder P Stellung (oder Kontakt / Relais defekt) Automatikgetriebe nicht in N oder P Stellung (oder Kontakt / Relais defekt)

9 Fehlerbehebung Wenn der Anlasser nur klickt, Wenn der Anlasser nur klickt, - so ist entweder der Magnetschalter defekt / verschmutzt (zerlegen und reinigen) - so ist entweder der Magnetschalter defekt / verschmutzt (zerlegen und reinigen) - die Magnetschalter-Hauptkontakte abgenutzt / verschmutzt (vorsichtig sauberfeilen und reinigen) - die Magnetschalter-Hauptkontakte abgenutzt / verschmutzt (vorsichtig sauberfeilen und reinigen) - der Anlassermotor defekt / verschmutzt (Anker rausnehmen und reinigen) gereinigte, bewegliche Teile mit Fett versehen. - der Anlassermotor defekt / verschmutzt (Anker rausnehmen und reinigen) gereinigte, bewegliche Teile mit Fett versehen. Sollte der Anlasser nicht klicken, so muss er erneuert werden Sollte der Anlasser nicht klicken, so muss er erneuert werden

10

11 Ende Der Anlasser wurde euch Präsentiert von: Niko H. und Florian T.
