Grün XTS-Impact - Für verbesserten Schutz bei Arbeiten in der Höhe.

Präsentation zum Thema: "Grün XTS-Impact - Für verbesserten Schutz bei Arbeiten in der Höhe."—  Präsentation transkript:

1 Grün XTS-Impact - Für verbesserten Schutz bei Arbeiten in der Höhe

2 Inhalt XTS-Impact XTS-Globe

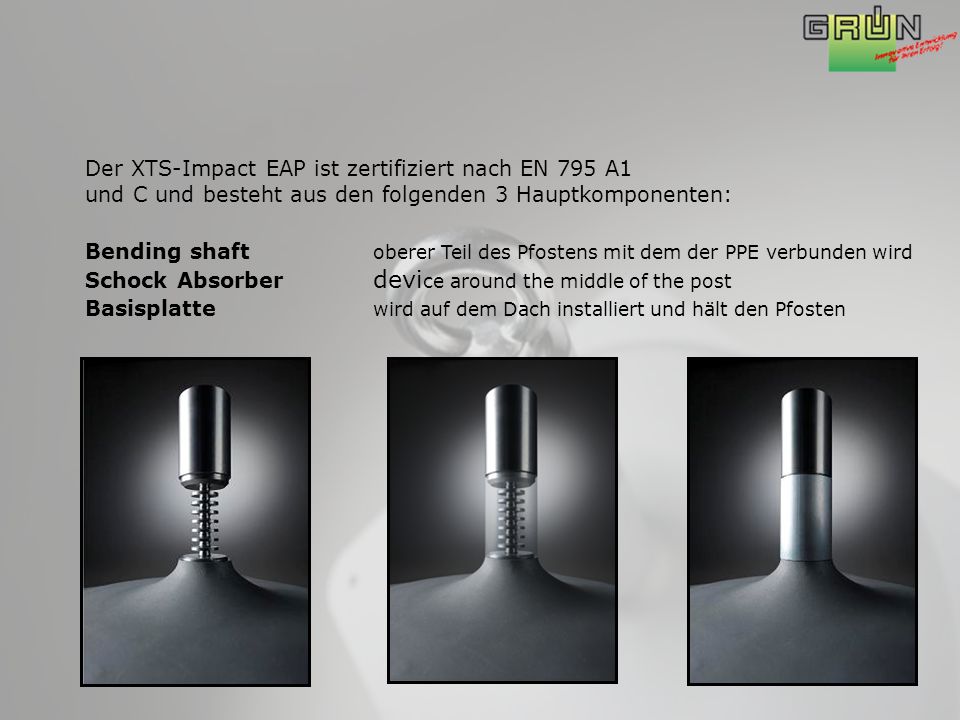

3 Der XTS-Impact EAP ist zertifiziert nach EN 795 A1 und C und besteht aus den folgenden 3 Hauptkomponenten: Bending shaft oberer Teil des Pfostens mit dem der PPE verbunden wird Schock Absorber devi ce around the middle of the post Basisplatte wird auf dem Dach installiert und hält den Pfosten

4 Verschiedene Typen TrapezblechStahlbeton HolzBeton-Hohlkammerdiele

5 Der Anker ist einfach auf den verschiedenen Untergründen wie z.b.Hohlkammerdiele, Holz, Trapezblech oder Stahlbeton zu installieren. Die Installation ist vier- bis fünfmal so schnell wie mit konventionellen Ankern und mit weniger Ankern als zuvor durchzuführen. Der Anker wird direkt auf dem vorhandenen Dachmatierial befestigt, ohne weiteres Zubehör und zusätzliche Montagekosten. Schnellinstallation

6 Technische Daten Höhe 190 mm Gewicht 1.2 kg Durchmesser50 mm Grösse Basisplatte 330 x 330 x 75 mm Gewicht der Basisplatte1.68 kg Stabilizer< 300 kg Activation energy absorber> 300 kg InstallationMechanischer Anker M12 Articulated fixing M12

7 7 mm 160 dia 60 mm Spline 2 mm aluminium stabiliser 123 mm 21 mm 2 parts 50 mm Technische Daten

8 Ausgestattet mit einem Reaktionsmechanismus (Absorbierung der auftretenden Kräfte) Bewegt sich in Fallrichtung Nach einem Sturz einfach zu ersetzen, minimiert die Dachbeschädigung Intelligenter Mechanismus

9 Integrierter Schock-Absorber

10 Installation auf verschiedenen Dämmungen Direkt auf die Dämmung installiert Installation erfordert kein Ausschneiden Installation auf unterschiedlichen Abdichtungen Schnelle Inspektion und schneller Austausch Leichte Anker-Testmöglichkeiten Integrierter Schock-Absorber Fallanzeiger Druck auf der Achse geringes Gewicht dank Edelstahl und Aluminiumplatte Schnelle, einfache und wasserdichte Montage Zusammenfassung

11 XTS-Globe - Für verbesserten Schutz bei Arbeiten in der Höhe

12 einfach wasserdicht routiert 360˚ XTS-Globe

13 XTS-Linked Erlaubt horizontale Bewegung bei Höhenarbeiten

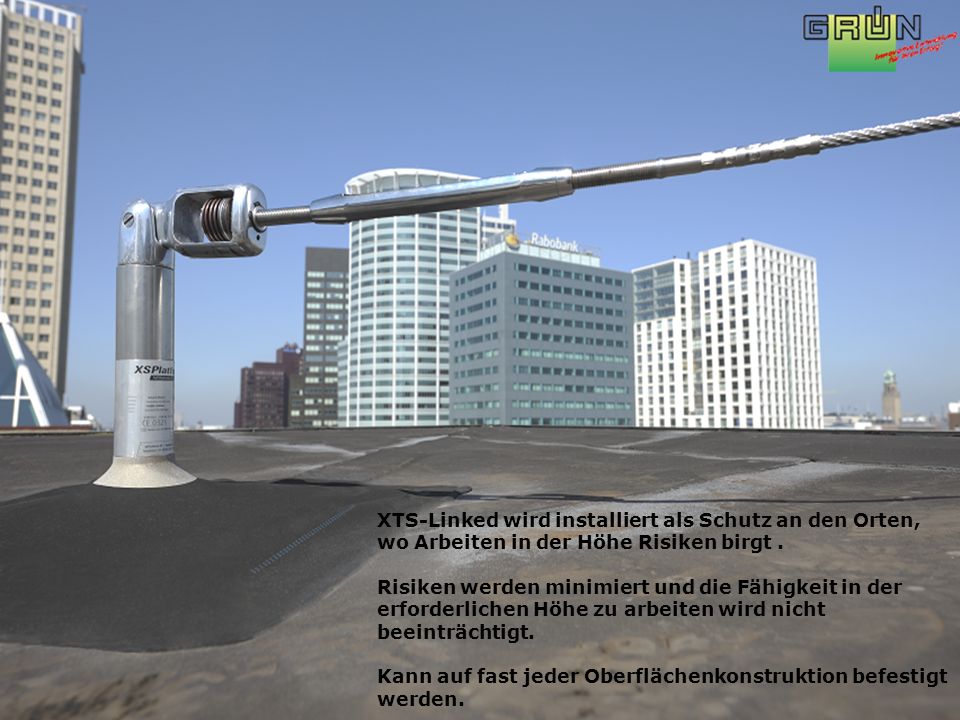

14 XTS-Linked wird installiert als Schutz an den Orten, wo Arbeiten in der Höhe Risiken birgt. Risiken werden minimiert und die Fähigkeit in der erforderlichen Höhe zu arbeiten wird nicht beeinträchtigt. Kann auf fast jeder Oberflächenkonstruktion befestigt werden.

15

16 XTS-Linked Komponenten XTS-RegulatorXTS-TerminalXTS-Dynamic

17 XTS-Zwischenhalter Komponenten

18 XTS-Ecke 45/ 90˚ XTS-Zwischenhalter

19 Komponenten XTS-Gleiter XTS-Ecke 45/ 90˚ XTS-Zwischenhalter

20 XTS-Gleiter Keine zusätzlichen Handgriffe

21 XTS-Gleiter Keine zusätzlichen Handgriffe

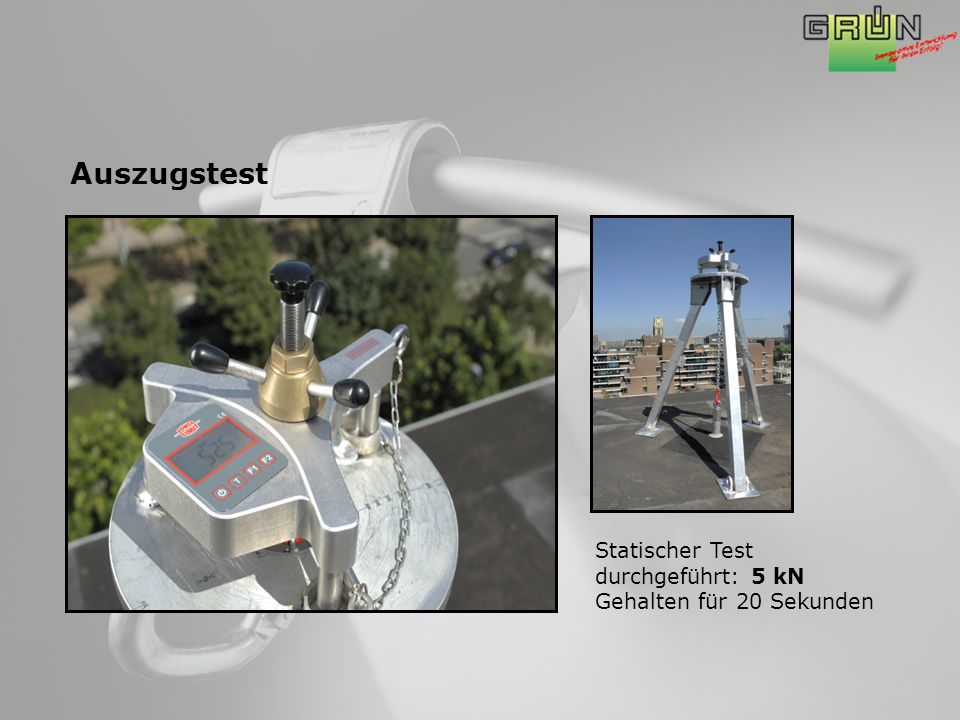

22 Auszugstest Statischer Test durchgeführt: 5 kN Gehalten für 20 Sekunden
