1 Schnittstellen des Computers Eine Präsentation zum Selbststudium Arp

2 Definition Schnittstellen (engl. Interfaces) sind die Verbindungen zwischen der Zentraleinheit und der externen Peripherie des Compu- ters. Diese genormten Steckverbindungen befinden sich an der Rückseite des PC.

3 Inhaltsangabe 1. Keyboard 2. Monitor 3. Parallele Schnittstelle 4. Serielle Schnittstelle 5. Netzwerkanschluss 6. USB Wiederholungsfragen 7. FireWire IEEE Übung

4 1. Keyboard/Maus Die Tastatur- und Mausschnittstellen sind rundlich geformt. Häufig sind die Stecker farblich markiert. Es handelt sich um sog. PS/2 Anschlüsse. An neueren PC- Gehäusen befinden sich der Tastatur- und Mausanschluss direkt neben einander. Maus: grün, Keyboard: violett.

5 2. Monitor schnittstelle Der Monitor wird direkt an der Grafikkarte angeschlossen. Er benötigt zusätzlich einen Stromanschluss (Netzversorgung). Die Schnittstelle wird an den Gehäusen häufig als VIDEO bezeichnet. Sie besteht aus 15 Polen und ist weiblich.

6 2. Monitorschnitt- stelle digital (DVI) Über die DVI Schnittstelle können an der Grafikkarte sowohl Bild- als auch Tondaten transportiert werden. Die Bandbreite (Übertragungsgeschwindigkeit) ist mit 10,8 Gigabit pro Sekunde sehr hoch. Die Übertragung erfolgt digital und ermöglicht ein schärferes Bild.

7 3. Parallele Schnittstelle Die parallele Schnittstelle ist 25-polig und weiblich. Dort werden z. B. Drucker (früher auch Scanner) angeschlossen. Der Datendurchsatz war früher relativ hoch. Am PC wird der Anschluss häufig als LPT1 bezeichnet (engl. LinePrinter). Parallele Datenübertragung: Die parallele Datenübertragung ist relativ schnell, da die Daten gleichzeitig, d. h. nebeneinander übertragen werden.

8 4. Serielle Schnittstelle Die serielle Schnittstelle wird häufig im PC auch COM1 oder COM2 genannt, je nach Anzahl. Dort wurden früher z. B. Maus oder Modem angeschlossen. Die Schnittstelle ist 9-polig und männlich und ziemlich veraltet. Serielle Datenübertragung: Die serielle Datenübertragung hat einen relativ geringen Datendurchsatz (sehr langsam). Die Daten werden hier seriell, d. h. nacheinander übertragen.

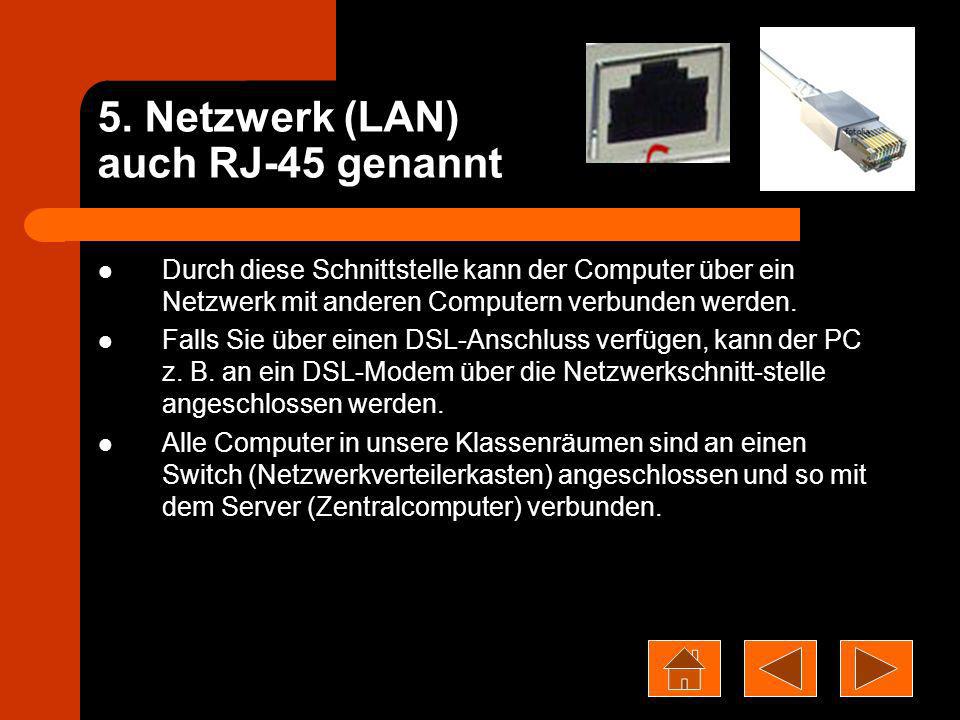

9 5. Netzwerk (LAN) auch RJ-45 genannt Durch diese Schnittstelle kann der Computer über ein Netzwerk mit anderen Computern verbunden werden. Falls Sie über einen DSL-Anschluss verfügen, kann der PC z. B. an ein DSL-Modem über die Netzwerkschnitt-stelle angeschlossen werden. Alle Computer in unsere Klassenräumen sind an einen Switch (Netzwerkverteilerkasten) angeschlossen und so mit dem Server (Zentralcomputer) verbunden.

10 6. USB Seite 1 Die USB Schnittstelle ist eine Art Allroundanschluss für den Computer. Sie hat ein einheitliches Format, wodurch sich eine Vielzahl von Geräten dort anschließen lassen. USB ist eine Abkürzung für Universal Serial Bus. Diese Schnittstelle ermöglicht einen sehr hohen Datendurchsatz (bis zu 60 MByte/s) bei der USB 2.0 Version.

11 Gleichzeitig kann sie die Stromversorgung einzelner Geräte (Scanner, Webcam...) übernehmen. Diese mussten früher über einen extra Stromanschluss verfügen. Über die USB-Schnittstelle lassen sich theoretisch 127 Geräte anschließen (Verteilerkästen/ Hubs). Sie ist die Schnittstelle der Zukunft und fast alle Geräte werden mit diesem Steckerformat auf den Markt gebracht. 6. USB Seite 2

12 7. FireWire IEEE FireWire ist ähnlich wie USB ein serielles Übertragungs-system mit speziellen Steckern und Kabeln. Der Vorteil von FireWire ist die Übertragungsrate von bis zu 400 MBit/s (50 MByte/s) seit Einführung und die Stromversorgung. Damit ließen sich schon früh Daten auf schnelle externe Festplatten und DV-Streams eines Camcorders ohne Kompromisse übertragen. Für Digital-Video ist FireWire (IEEE) seit Festlegung des DV-Standards die Schnittstelle in jedem DV-Camcorder.

13 Wiederholungsfragen Welche Schnittstelle wird auch häufig als COM1 bezeichnet? Welche Geräte können Sie an die serielle Schnittstelle anschließen? Welche Schnittstelle ermöglicht gleichzeitig eine Stromversorgung? Welche Geräte können Sie an die LPT1-Schnittstelle anschließen? Wie lautet der englische Begriff für Schnittstelle? Welche Schnittstelle ist die zukunftsträchtigste? Wie können Sie Ihren Computer mit anderen verbinden? An welche Schnittstelle schließen Sie Ihren Camcorder an?

14 Bitte mit Hilfe von Textfeldern beschriften! Tastatur
