Schreiben von Texten mit wissenschaftlichen Inhalt mit TEX / LATEX Prof. Dr. L. Spieß nach Vorlagen / Vorträgen von Günther Partosch – Mai 2003 und Jan.

Ähnliche Präsentationen


Präsentation zum Thema: "Schreiben von Texten mit wissenschaftlichen Inhalt mit TEX / LATEX Prof. Dr. L. Spieß nach Vorlagen / Vorträgen von Günther Partosch – Mai 2003 und Jan."—  Präsentation transkript:

1 Schreiben von Texten mit wissenschaftlichen Inhalt mit TEX / LATEX Prof. Dr. L. Spieß nach Vorlagen / Vorträgen von Günther Partosch – Mai 2003 und Jan Rudl – März 2007 – Chemnitzer Linux Tage

2 2 Typografie Regeln zum Buchsatz, Schreiben wissenschaftlicher Arbeiten, aber nur Buchstabenbehandlung Marion Neubauer: Feinheiten bei wissenschaftlichen Publikationen, Mikrotypographie-Regeln, Teil I und Teil II Christoph Bier: typokurz – Einige wichtige typografische Regeln

3 3 wichtige Vorbemerkung zur Dateistruktur - PDFLaTeX in Datei- und Ordnernamen keine - Leerzeichen, Sonderzeichen, Umlaute verwenden - Leerzeichen kann man mit Unterstrich _ schreiben! das *.tex Hauptfile ist im Hauptordner alle weiteren *.tex files einer Arbeit sollten in diesem Ordner sein jedes Kapitel ein eigenes *.tex File Bilder, Diagramme in Vektorform verwenden, *.cdr, *.opj, *.wmf, *.emf … Bilder, Diagramme sollte man in unterschiedlichen Ordner mit unterschiedlichen Endungen platzieren * Ordner Sourcefile der Bilder, z.B. *.cdr, *.opj, *.xls …. * Ordner EPS der Bilder von Sourcefile in eps gewandelte Bilder * Ordner PDF der Bilder von EPS in PDF gewandelte Bilder, dies sind keine Bilder mit Seitengröße, sondern nur das Bild Zugang \pdf\bild1.pdf wenn man mehrere Arbeiten mit einer Literatursammlung/ -verwaltung schreiben möchte, einen Ordner literatur auf der selben Ebene wie *.tex Hauptfile einrichten Zugang über..\literatur\lit.bib

4 4 Anmerkungen zur Geschichte ab 1977 von Donald E. Knuth an der Stanford University entwickelt Entwicklung 1985 abgeschlossen; seit dem nur noch Fehlerkorrekturen Anlass: Neuauflage zu,,The Art of Computer Programming, Band 1 konnte nicht mehr in gewohnter Weise in Blei gesetzt werden; insbesondere Schwierigkeiten bei mathematischen Formeln 1977 verlegte Knuth seine Forschungsaktivitäten auf computer based typesetting how to implement typographical knowledge in a computer system digitized font descriptions Ergebnis dieser Arbeiten: u. a. TEX und METAFONT. METAFONT: Entwurf/Entwicklung/Testen von Zeichen/Zeichensätzen für den Einsatz auf modernen Satzgeräten Nebenergebnis: 5-bändiges Werk über,, Computer & Typography

5 5 Ein bisschen Geschichte 1977: Beginn der Entwicklung von TeX durch Donald E. Knuth (Stanford University, USA) Ziel: Bücher mit schönem Layout Problem: Komplizierte Benutzung : Leslie Lamport (früher DEC, jetzt Microsoft) veröffentlicht Makros und Hilfsprogramme zum einfachen Umgang mit TeX=>LaTeX 1985: Stabile Version LaTeX 2.09 in den folgenden Jahren Entwicklung verschiedener Dialekte(z.B. AMS-TeX bzw. AMS-LaTeX) 1994: Erneute Standardisierung: LaTeX2e seit 1989: Projekt LaTeX3 (bisher unvollendet) deutsches Layout – Marcus Kohm koma-script Donald E. Knuth (Quelle: Persönliche Homepage) Leslie Lamport (Quelle: Persönliche Homepage) "I hope to die before I have to use Microsoft Word.", Donald E. Knuth, 02-Oct-2001 in Tübingen.

6 6 Suchen Abbruch VorherigeN¨achsteLetzte T E X ist ein Programm T E X ist eine Programmiersprache (insbesondere mit Makros) T E X ist ein System von Programmen Zur Bezeichnung Aussprache: wie in τ εχ (griech.) Kunst, Technik Schreibweise: T E X, ersatzweise TeX es gibt das T E X-Makro \TeX T E X analog: plain\TeX plainT E X \AmSTeX A M S -T E X \LaTeX L A T E X \LaTeXe L A T E X 2 ε plainTEX, A M S -T E X, L A T E X, L A T E X2 ε, ConT E Xt sind umfangreiche Makro-Pakete (quasi: Unterprogrammsammlungen) Was ist T E X?

7 7 Zwei Grundkonzepte MS Word: Layout des Textes wird interaktiv gestaltet. WYSIWYG – What you see is what you get, d.h.Bildschirmansicht = Druckansicht Schreibmaschinenersatz Wie eine Programmiersprache: Layout wird in einer Quelldatei mit Hilfe bestimmterFormatierungsbefehle(z.B. \begin{center} normaler Text \end{center} ) festgelegt. Quelltext wird durch den LaTeX-Compiler in eine betracht- und druckbare Form übersetzt. Ersatz für Layoutdesign, Schriftsatz und Buchdruck Versuch, WYSIWYG und TeX zu verbinden, nicht mehr vollständig kompatibel zu TeX – ich rate derzeit davon ab TeX; LaTeX: LyX

8 8 Bemerkung zum Buchsatz / Artikelsatz ein guter Drucksatz eines wissenschaftlichen Textes als auch Buchtext ist allgemein durch Kompaktheit !! ausgezeichnet (Fettdruck ist ein Vauxpax bei Setzern, deshalb Kennzeichnung von Hervorhebungen durch kursive Schriften ) der Text einer Seite sollte nicht zu viele leere, weiße Stellen aufweisen Gleichmäßigkeit der Seitenfüllung eine Buchdoppelseite sollte trotz Absätzen eine gleiche Zeilengrundlinie haben! Bei Verwendung von Formeln nicht einhaltbar, aber letzte Zeile einer Seite immer bis unten gefüllt Vermeidung von Schusterjungen (neuer Absatz mit Einrückung auf letzter Zeile der Seite) und Hurenkindern (auf neuer Seite nur eine Zeile des letzten Absatzes)

9 9 Das Programm TEX TEX ist kein Textverarbeitungsprogramm TEX ist ein Satzprogramm. Ablauf aus Benutzersicht: Bildschirm.tex TEXTEX.dvi/.pdf Befehle.logDrucker

10 10 Ablauf aus eher technischer Sicht:.tex Metriken TEXTEX.log.dvi/.pdf Fonts Treiber Bildschirm

11 11 Voraussetzungen TeX – Programm (TeTeX; (MikTeX); …. –plattformunabhängig, Gnu- Lizenz – – Comprehensive TeX-Archiv CTANwww.dante.de ASCII-Editor (TeXMaker; Winedit; TeXNiccenter; Emacs; TexWorks …..) DVI-Compiler (Bestandteil der TeX-Installation) Ghostscript – Anzeigeprogramm für eps-Dateien und Wandlungsprogramm eps in pdf bei Nutzung von pdftex wird aus tex-Datei sofort pdf-Datei erzeugt (Acrobat-Reader zum Ansehen notwendig) JabRef – Programm zum Verwalten von Literatur und Export der für Literaturverzeichnis notwendigen bib Datei

12 12 Arbeitsschritte mit L a TeX dvips file.dvi Konvertierung dvi => Postscript file.texfile.dvifile.ps editfile.tex notepad file.tex yap file.dvi file.ps Kommandozeile (Eingabeaufforderung): latex file.tex LaTeX-Compiler Quelltext (mit Texteditor erstellen) Ausgabedatei im dvi-Format Ausgabedatei im Postscript- Format Bei korrekter Installation erfolgt automatischer Aufruf von Ghostview (GSview) file.pdf pdflatex file.tex pdfLaTeX-Compiler Ausgabedatei im pdf (portable document format) Bei korrekter Installation erfolgt automatischer Aufruf des Adobe Acrobat Reader file.pdf Konvertierung ps => pdf über Ghostview Acrobat Destiller

13 13 Grundstruktur einer LaTeX-Datei \documentclass{article} \begin{document} Hallo Welt! \end{document} zum globalen Layout erfolgen. Alles zwischen \begin{document} und \end{document} ist der Textteil.Hier steht der normale Text. Dabei gibt Typ den Dokumenttyp an, der das globale Layout definiert, zum Beispiel article report book -für kleine bis mittelgroße Dokumente -für mittelgroße bis große Dokumente -für komplette Bücher Alles zwischen \documentclass{…} und \begin{document} ist der Vorspann.Hier können weitere Angaben Der Dokumenttyp beeinflusst u.a. die Gliederungseinheiten (Kapitel oder Abschnitt), die Formelnummerierung sowie ein- oder doppelseitigen Druck. \documentclass{ Typ } Der erste Befehl jeder LaTeX(2e)-Datei ist immer in einem Dokument kann man nur eine Dokumentklasse verwenden – wechseln geht nicht – ist auch Satzstilbruch!

14 14 Sonderzeichen: Steuerzeichen:$ (mit spezieller Bedeutung) &%#_{}~^\&%#_{}~^\ stattdessen:\$\&\%\#\_\{\} \textasciitilde \textasciicircum \textbackslash vorerst keine Umlaute (ä, ö, ü, ß, Ä, Ö, Ü)! vorerst keine Akzente (á, ê)! Ziffern:0…9 Buchstaben:a…zA…Z Textteil: Welche Zeichen dürfen verwendet werden?

15 15 Wie schreibt man Umlaute? (1) 1. Methode ä \"a ö \"o üßÄ \"u{\ss}\"A Ö \"O Ü \"U funktioniert immer, aber nur für fremdsprachige Texte sinnvoll 2. Methode Vorspann: \documentclass{article} \usepackage{ngerman} … für deutschsprachige Texte sinnvoll Aktivierung von Layout-Einstel- lungen für deutschsprachige Texte (neue Rechtschreibung) Alte Rechtschreibung: \usepackage{german} äöüßÄÖÜ "a"o"u"s"A"O"U

16 16 Wie schreibt man Umlaute? (2) Problem der ersten beiden Methoden: Rechtschreibprüfung (in komfortable Editoren integriert) funktioniert nicht 3. Methode \documentclass{article} \usepackage{ngerman} \usepackage[latin1,ansinew]{inputenc} … Umlaute können hart in den Text geschrieben werden Funktioniert so unter Windows und den meisten Unix-Systemen Einige Linux-Varianten: DOS: Macintosh: \usepackage[utf8]{inputenc} \usepackage[cp437de]{inputenc} \usepackage[applemac]{inputenc}

17 17 Automatische Erzeugung von Wortabständen und Zeilenumbrüchen durch LaTeX, d.h. keine Beeinflussung -der Wortabständedurch Leerzeichen -der Zeilenumbrüche durch Zeilenumbrüche (ohne Leerzeilen) im Quelltext. \documentclass{article} \usepackage{ngerman} \begin{document} Diesistein Satz. \end{document} \documentclass{article} \usepackage{ngerman} \begin{document} Dies ist ein Satz. \end{document} Beispiel: Dies ist ein Satz. Wortabstände und Zeilenumbrüche

18 18 Zeilenumbrüche und Absätze Erzwingen eines Zeilenumbruchs:\\(Doppel-Backslash) \begin{document} Dies \\ ist \\ ein Satz. \end{document} Zeilenumbruch mit Randausgleich: \linebreak Erzeugen eines Absatzes:Leerzeile(n) im Quelltext -Keine Beeinflussung des Zwischenraums durch Anzahl der Leerzeilen im Quelltext Empfehlung: Absätze bevorzugen -Bessere Übersichtlichkeit des Quelltextes -Bessere Layout-Optimierung durch den LaTeX-Compiler

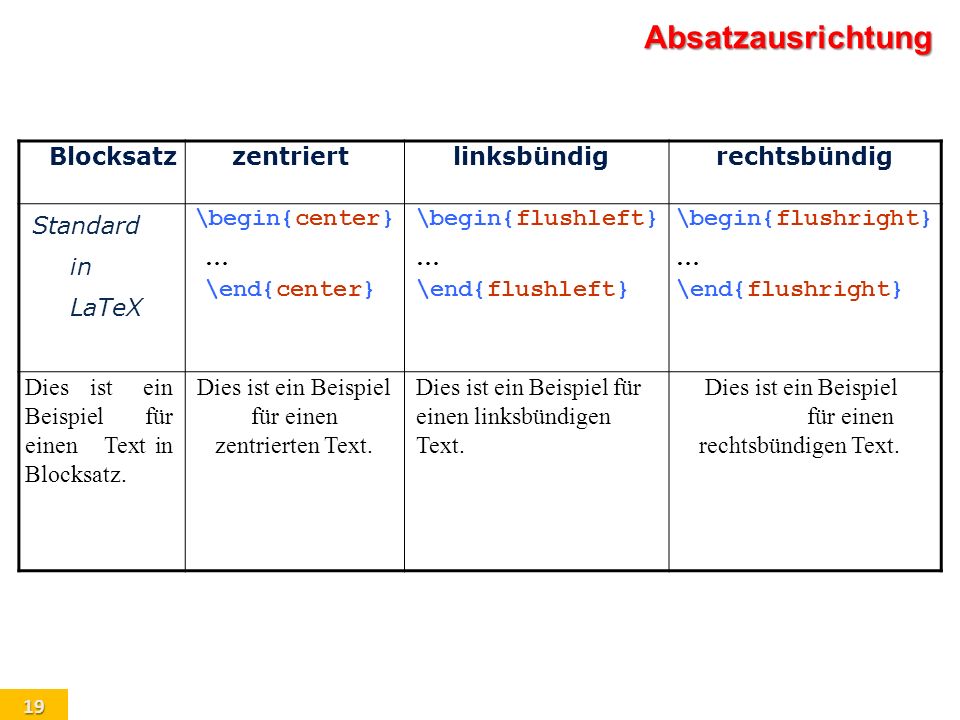

19 19 Blocksatzzentriertlinksbündigrechtsbündig Standard in LaTeX \begin{center} … \end{center} \begin{flushleft} … \end{flushleft} \begin{flushright} … \end{flushright} Dies ist ein Beispiel für einen Text in Blocksatz. Dies ist ein Beispiel für einen zentrierten Text. Dies ist ein Beispiel für einen linksbündigen Text. Dies ist ein Beispiel für einen rechtsbündigen Text. Absatzausrichtung

20 20 Einfache Aufzählung \begin{itemize} \item Stufe 1 \begin{itemize} \item Stufe 2 \begin{itemize} \item Stufe 3 \item Nochmal Stufe 3 \end{itemize} \item Nochmal Stufe 2 \end{itemize} \item Nochmal Stufe 1 \end{itemize}

21 21 Das Aussehen eines einzelnen Zeichens ist bestimmt durch die Schriftart(z.B. Roman, Bold,Italic) die Schriftgröße( klein, normal, groß ) die Schriftfarbe( rot, grün, blau) die Möglichkeit der Unterstreichung (Unterstreichung ist zu vermeiden!!!) Zeichenformatierung

22 22 Standardschriftarten \sl \sc \sf\tt 4 Schriftformen: \upshape \itshape \slshape \scshape 3 Schriftfamilien: \rmfamily\sffamily\ttfamily 2 Schriftstärken: \mdseries \bfseries (medium) (bold) Für kurze Abschnitte: \textbf{ Text } \textit{ Text } usw. \rm \bf \it

23 23 Übersicht Schriftgrößen Absatzübergreifend: Ohne geschweifte Klammern!

24 24 \documentclass{article} \usepackage{ngerman} \usepackage{xcolor} \begin{document} \textcolor{red}{Roter Text} % Weitere vordefinierte Farben: cyan, white, yellow \end{document} \textcolor{ Farbe }{…} (Innerhalb von Absätzen) % Nicht vergessen! \textcolor{green}{Gr"uner Text} \textcolor{blue}{Dunkelblauer Text} \textcolor{black}{Schwarzer Text} \textcolor{magenta}{Magentafarbener Text} \color{ Farbe } (Absatzübergreifend) {\color{ Farbe }…}…} (Innerhalb von Absätzen) Zeichenformatierung: Schriftfarbe

25 25 \underline{ Unterstrichener Text } Der LaTeX-Befehl ermöglicht keine Zeilenumbrüche!... \usepackage{soul} \begin{document}... \ul{ Unterstrichener Text }... Vorspann! Unterstreichen möglichst vermeiden! Alternative: Zeichenformatierung: Unterstreichen

26 26 \documentclass{article} \usepackage{amsmath} \begin{document} \usepackage{ngerman} Eine quadratische Gleichung der Form$x^{2} + px + q = 0$ besitzt f"ur $D := \frac{p^{2}}{4}-q > 0$ die reellen L"osungen \begin{equation} x_{1,2} = -\frac{p}{2} \pm \sqrt{D} \end{equation} \end{document} Mathematische Formeln: Ein erstes Beispiel

27 27 \usepackage{amsmath} empfehlenswert, aber nicht zwingend erforderlich(AMS – American Mathematical Society) – Zugriff auf viele nützliche Zusatzbefehle – wird im Folgenden vorausgesetzt! für Formeln:für normalen Text: MathemodusTextmodus Abgesetzte Formeln Formeln im fließenden Text Mathematische Formeln: Grundlagen

28 28 Verweise auf Formeln \begin{equation} f(x) := a x^{b} \end{equation} Die durchdefinierte Funktion $f$hei"st Cobb-Douglas-Produktionsfunktion. \label{ MarkName } : Setzen (unsichtbarer) Markierungen, MarkName frei wählbar \ref{ MarkName } :Bezugnahme auf Markierung MarkName \label{CDF} (\ref{CDF})

29 29 Griechische Buchstaben

30 30 Mathemodus: Sonderschriftarten Ralph Smiths formal script: Fraktur: Double Stroke: \usepackage{dsfont} \mathds{ … } \mathrsfs{ … } \DeclareSymbolFont{rsfs}{U}{rsfs}{m}{n} \DeclareSymbolFontAlphabet{\mathrsfs}{rsfs} \usepackage{amssymb}\mathfrak{ … }

31 31 \usepackage{amssymb} im Vorspann Mathematische Symbole (Auswahl) entspricht (= mit Dach) $\hat{=}$ oder \corresponds mit Paket mathabx

32 32 Brüche und Wurzeln \frac{1}{2}\frac{x^2}{x^2+1}e^{\frac{x}{\sigma^2}} \sqrt{x}\sqrt[4]{x^2+1}\sqrt{1+\sqrt{\frac{\xi}{\nu}}} ! fraction square root

33 33 \sum\limits_{i=1}^{n} i \limits : Grenzenoben und unten (Standard für abgesetzte Formeln) Analog bei Produkten ( \prod ), Integralen ( \int ), Vereinigungen ( \bigcup )undDurchschnitten ( \bigcap ): \prod\limits_{k=1}^n \sin k \int\nolimits_{-\infty}^{\infty} f(x) \mathrm{d} x \bigcup\nolimits_{i=1}^n A_i \bigcap\limits_{i \in I} B_i \nolimits : Grenzen neben dem Zeichen (Standard für Formeln im fließenden Text) \sum\nolimits_{k=0}^{\infty} k^{-2} Summen, Produkte, Integrale, Vereinigung, Durchschnitt

34 34 Dokumentgliederung \documentclass[a4paper]{article} \usepackage{ngerman} \parindent0cm \begin{document} \section{Abschnitt} \subsection{Unterabschnitt} \subsubsection{Unterunterabschnitt} \subsection{N"achster Unterabschnitt} \section{N"achster Abschnitt} \end{document} für Dokumenttyp article

35 35 \documentclass[a4paper]{article} \usepackage{ngerman} \begin{document} Bei Dateinamen ohne Endung wird nach plot.eps (bei LaTeX) bzw. nach plot.pdf, plot.jpg oder plot.tif (bei pdfLaTeX) gesucht. \end{document} \includegraphics[height=10cm,angle=-90]{plot} \ifpdf \includegraphics[height=10cm,angle=90]{bild.jpg} \fi \usepackage{ifpdf}%Zur Markierung von %ausschliesslich fuer LaTeX %bzw. pdfLaTeXbestimmten % \usepackage{graphicx} Abschnitten Einbinden externer Grafiken: Beispiel

36 36 Tabellen linksbündige Spaltezentrierte Spalterechtsbündige Spalte \begin{tabular}{lcr} Verteilung& Bezeichnung& Mittelwert \\ Normalverteilung & $\mathrm{N} (\mu, \sigma^2)$ & $\mu$\\ \end{tabular} Spaltentrennzeichen

37 37 Inhaltsverzeichnis erzeugt an der Stelle seines Auftretens automatisch ein Inhaltsverzeichnis Quelltext muss mindestens zweimal mit LaTeX kompiliert werden (Beim ersten Mal werden die benötigten Informationen gesammelt, beim zweiten Mal eingefügt. Verschieben sich durch das Inhaltsverzeichnis die Seitenzahlen, muss sogar dreimal kompiliert werden!) \tableofcontents

38 38 Literaturverzeichnis Mustermarke, bestimmt die maximale Breite der erzeugten Marken Kürzel, mit dessen Hilfe im Text auf die Literatur Bezug genom- men werden kann, z.B. \cite{Kop00} \end{thebibliography} f und l nicht zusammenhängend ( fl, Ligatur) \begin{thebibliography}{99} \bibitem{Kop00} \textit{Helmut Kopka,} \LaTeX, Einf"uhrung Band 1, 3. Auf\/lage 2000 \bibitem{Lam95} \textit{Leslie Lamport,} Das \LaTeX-Handbuch, 3. Auf\/lage 1995

39 39 Wie findet man die Symbolnamen? Erraten (englische Bezeichnungen, LaTeX-Logik) Einschlägige Literatur (siehe letzte Seite) Online:The Comprehensive LaTeX Symbol List archive/info/symbols/comprehensive/ Entwicklungsumgebungen für LaTeX (hier z.B. WinEdt):
