1 http:// www.scada.ch 1 Copyright 2005 SCADA SOFT AG WizBACnet Produkte Übersicht Christoph Vogelsanger

2 http:// www.scada.ch 2 Copyright 2005 SCADA SOFT AG BACnet Fakten: Mehr als 8 Jahre Forschung und Entwicklung durch ASHRAE, (American Society of Heating, Refrigerating and Air conditioning Engineers) Original Standard veröffentlicht 1995 bei ANSI Aktualisierter Standard 2001 mit 5 Anhängen zu BACnet 1995 Als ISO–Norm 16484-5 im Januar 2003 anerkannt; wird Standard in der Europäischen Union Eingeführt von den Marktführern: Honeywell, Johnson Control, Siemens Landis & Staefa, Schneider, Sauter und über 40 andere Firmen

3 http:// www.scada.ch 3 Copyright 2005 SCADA SOFT AG Vorteile von BACnet Systemen standardisiertes und offenes Protokoll konkurrierende Systemerweiterungen Beseitigung der Abhängigkeit von einem Hersteller Interoperabilität –Datenaustausch –Alarm & Ereignis Management –Historische Trends –Zeitschaltprogramme –Geräte und Netzwerk Management

4 http:// www.scada.ch 4 Copyright 2005 SCADA SOFT AG BI BO BV AO AV AR N/A MI MO MV LO CL NC CM N/A FL PR SH TR GR EE DV BACnet Objekte BACnet definiert eine Sammlung von 23 standardisierten Objekten:

5 http:// www.scada.ch 5 Copyright 2005 SCADA SOFT AG WizBACnet : mehr als ein BACnet Treiber Zusammen mit Wizcon 9 ist eine neue BACnet Schnittstelle verfügbar, welche BACstac 4 kompatibel ist und folgende Werkzeuge beinhaltet: 1. BACnet Konfigurations-Konsole (BCC) Konfiguration & Diagnose 2. Tag Generator Wizcon Datenbank Generator 3. WebScheduler Visualisierung und Programmierung von Kalender- und Zeitschalt- Funktionen

6 http:// www.scada.ch 6 Copyright 2005 SCADA SOFT AG 1. BACnet Konfigurations- Konsole (BCC) Berechtigungen Objektbrowser Zeitsynchronisation Alarme Historische Dateien Log Dateien

7 http:// www.scada.ch 7 Copyright 2005 SCADA SOFT AG Berechtigungen (BCC) Benutzerdefinitionen stammen aus der Wizcon Applikation Der (BCC) Benutzer muss der Administrator- Gruppe angehören

8 http:// www.scada.ch 8 Copyright 2005 SCADA SOFT AG Objektbrowser (BCC) Dieses Werkzeug erlaubt Ihnen alle verbundenen Geräte und deren Objekte bzw. Eigenschaften anzusehen

9 http:// www.scada.ch 9 Copyright 2005 SCADA SOFT AG Zeitsynchronisation (BCC) BACnet Station Zeit Synchronisationsmodus

10 http:// www.scada.ch 10 Copyright 2005 SCADA SOFT AG Alarme (BCC) Alarme der BACnet Geräte können anhand von Filtern automatisch in Wizcon über- nommen werden.

11 http:// www.scada.ch 11 Copyright 2005 SCADA SOFT AG Historische Dateien (BCC) BACnet Trends (TR) können in die Wizcon historische Datenbank übernommen werden.

12 http:// www.scada.ch 12 Copyright 2005 SCADA SOFT AG Log Dateien (BCC) Einstellungen der BACnet Log Datei

13 http:// www.scada.ch 13 Copyright 2005 SCADA SOFT AG 2. Tag Generator (wie bei OPC)

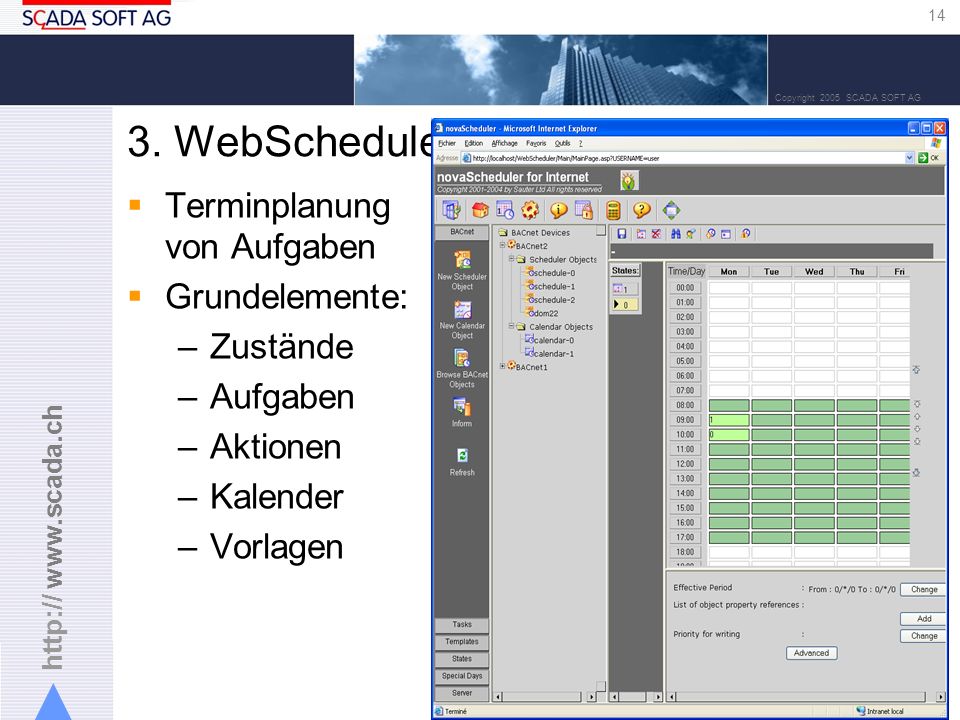

14 http:// www.scada.ch 14 Copyright 2005 SCADA SOFT AG 3. WebScheduler Terminplanung von Aufgaben Grundelemente: –Zustände –Aufgaben –Aktionen –Kalender –Vorlagen

15 http:// www.scada.ch 15 Copyright 2005 SCADA SOFT AG BACnet WebScheduler: Erweiterung des Standard WizSchedulers damit BACnet Objekte verwaltet werden können: –Schedule (SH) –Calendar (CL)

16 http:// www.scada.ch 16 Copyright 2005 SCADA SOFT AG BACnet Scheduler: User Interface Für jedes BACnet Gerät kann man alle: -Scheduler Objekte -Kalender Objekte verwalten.

17 http:// www.scada.ch 17 Copyright 2005 SCADA SOFT AG Fragen zu WizBACnet ? Preis WizBACnet Modul: CHF 2450.- Interesse an einer WizBACnet Schulung?
