Präsentation zum Thema: "Protokollstack WAP = WirelessApplicationProtocol Ein Protokoll...... definiert den Typ und die Struktur von Nachrichten, die zwei Geräte bei ihrer Kommunikation."—  Präsentation transkript:

1 Protokollstack WAP = WirelessApplicationProtocol Ein Protokoll definiert den Typ und die Struktur von Nachrichten, die zwei Geräte bei ihrer Kommunikation benutzen. Der Protokollstack besteht aus einzelnen Schichten (Layern), welche innerhalb des Stacks bestimmte Aufgaben übernehmen.

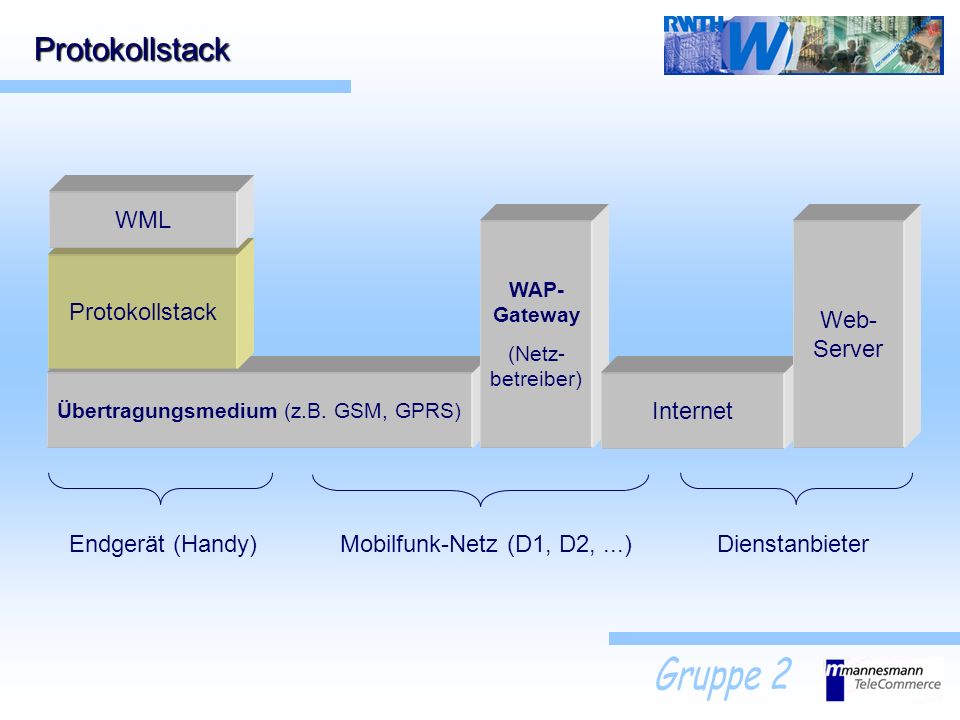

2 Übertragungsmedium (z.B. GSM, GPRS) Protokollstack WAP- Gateway (Netz- betreiber) Protokollstack WML Internet Web- Server DienstanbieterMobilfunk-Netz (D1, D2,...)Endgerät (Handy)

3 WAP ist ähnlich den aus dem Internet bekannten Protokollstrukturen aufgebaut.Protokollstack Vergleich mit den Internet-Protokollen

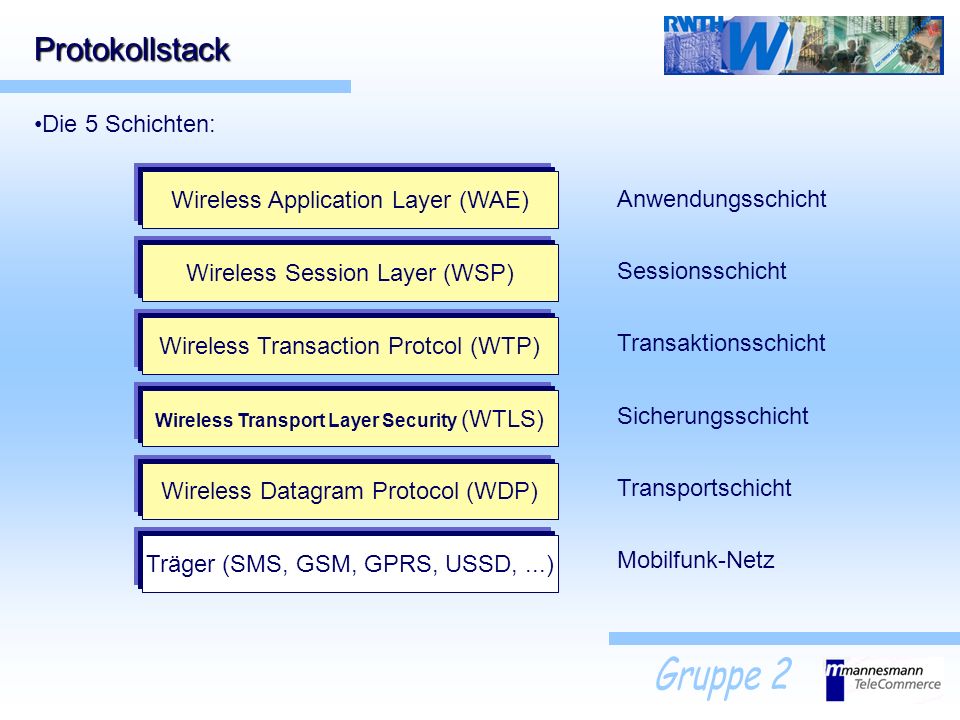

4 Protokollstack Die 5 Schichten: Träger (SMS, GSM, GPRS, USSD,...) Wireless Datagram Protocol (WDP) Wireless Transport Layer Security (WTLS) Mobilfunk-Netz Transportschicht Sicherungsschicht Wireless Transaction Protcol (WTP) Transaktionsschicht Wireless Session Layer (WSP) Sessionsschicht Wireless Application Layer (WAE) Anwendungsschicht

5 Protokollstack Wireless Datagram Protocol (WDP) Transportschicht unterste Ebene des Protokollstacks stellt Verbindung zum physikalischen Trägernetz (Bearer) her nimmt Daten von den anderen Ebenen auf und sendet sie über das Netz WDP WTLS WTP WSP WAE

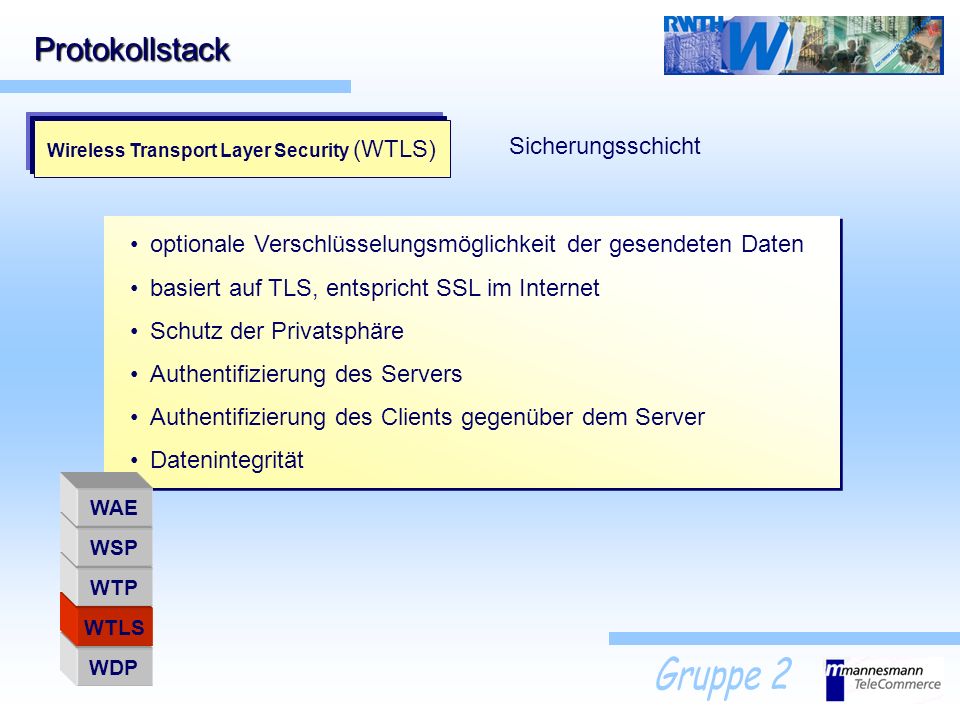

6 Protokollstack Wireless Transport Layer Security (WTLS) Sicherungsschicht optionale Verschlüsselungsmöglichkeit der gesendeten Daten basiert auf TLS, entspricht SSL im Internet Schutz der Privatsphäre Authentifizierung des Servers Authentifizierung des Clients gegenüber dem Server Datenintegrität WDP WTLS WTP WSP WAE

7 Protokollstack Wireless Transaction Protcol (WTP) Transaktionsschicht optimiert Nutzung der meist geringen Bandbreite im Netz durch Empfangsbestätigungen unreliable request:einfaches Senden an den Empfänger reliable request:mit Empfangsbestätigung durch den Client reliable request with one result message: erneute Bestätigung der Empfangsbestätigung durch den Server WDP WTLS WTP WSP WAE

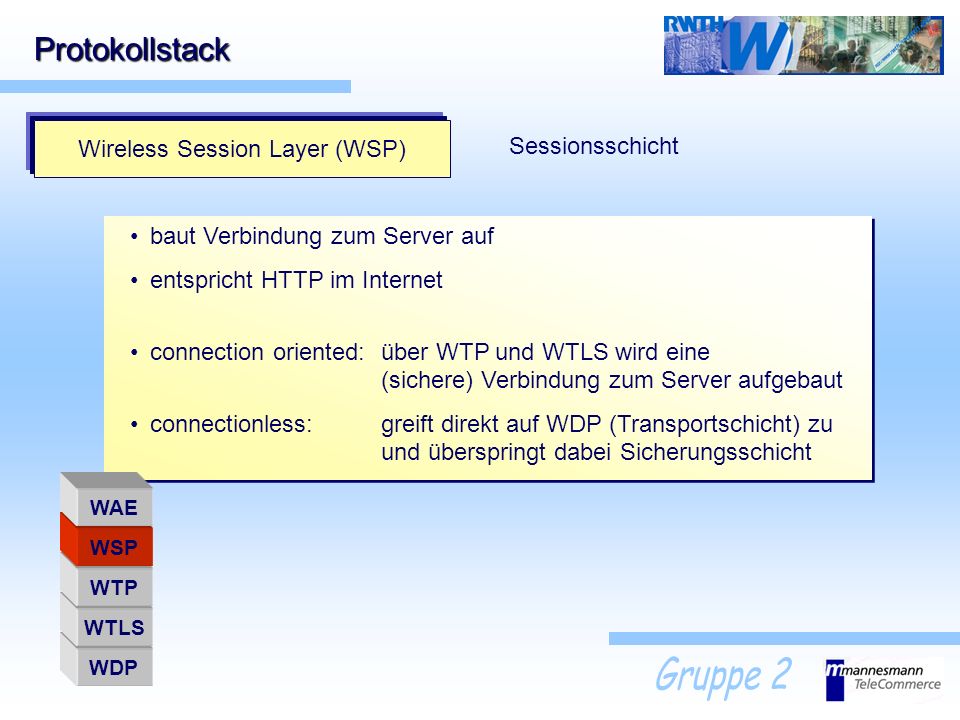

8 Protokollstack Wireless Session Layer (WSP) Sessionsschicht baut Verbindung zum Server auf entspricht HTTP im Internet connection oriented:über WTP und WTLS wird eine (sichere) Verbindung zum Server aufgebaut connectionless:greift direkt auf WDP (Transportschicht) zu und überspringt dabei Sicherungsschicht WDP WTLS WTP WSP WAE

9 Protokollstack Wireless Application Layer (WAE) Anwendungsschicht multifunktionale Entwicklungs- und Anwendungsumgebung Kombination von Web- und mobilen Telefonietechnologien - WAE user agent: Micro-Browser, Nachrichteneditor - WTA user agent: Telefonieapplikationen stellt plattformunabhängige Umgebung bereit WML (Wireless Markup Language) und WML-Script WDP WTLS WTP WSP WAE

10 Übertragungsmedium (z.B. GSM, GPRS) Protokollstack WAP- Gateway (Netz- betreiber) Protokollstack WML Internet Web- Server DienstanbieterMobilfunk-Netz (D1, D2,...)Endgerät (Handy)
