Internet Siloüberwachungsgerät GM50

Präsentation zum Thema: "Internet Siloüberwachungsgerät GM50"—  Präsentation transkript:

1 Internet Siloüberwachungsgerät GM50
Neuheitenanmeldung Agritechnica 2005

2 Internet Siloüberwachungsgerät GM50
Warum dieses neue Produkt aus technischer Sicht? GPRS/Internet ermöglicht einfache Installation und weltweit online Datenzugang Warnung per SMS/ ist effizient, rasch, kostengünstig und unabhängig von Ort und Zeit Solar/Batteriebetrieben ist überall einsetzbar, rasch und kostengünstig zu installieren auch an Orten wo kein Stromanschluss vorhanden ist Digitale Messtechnik ist präzise, leicht erweiterbar nach den Anforderungen des Marktes

3 Warum dieses neue Produkt soziologischer Sicht?
Entwicklung der Weltbevölkerung ein Landwirt muss immer mehr Menschen ernähren = wichtig Verminderung der Ernteverluste durch besseres Monitoring Nachhaltigkeit der Maßnahmen Anbaufläche für Getreide kann nicht beliebig erweitert werden Volle Nachverfolgbarkeit – Lebensmittelsicherheit (z.B. Mykotoxinbelastung) ist das Gebot der Stunde jetzt und in der Zukunft

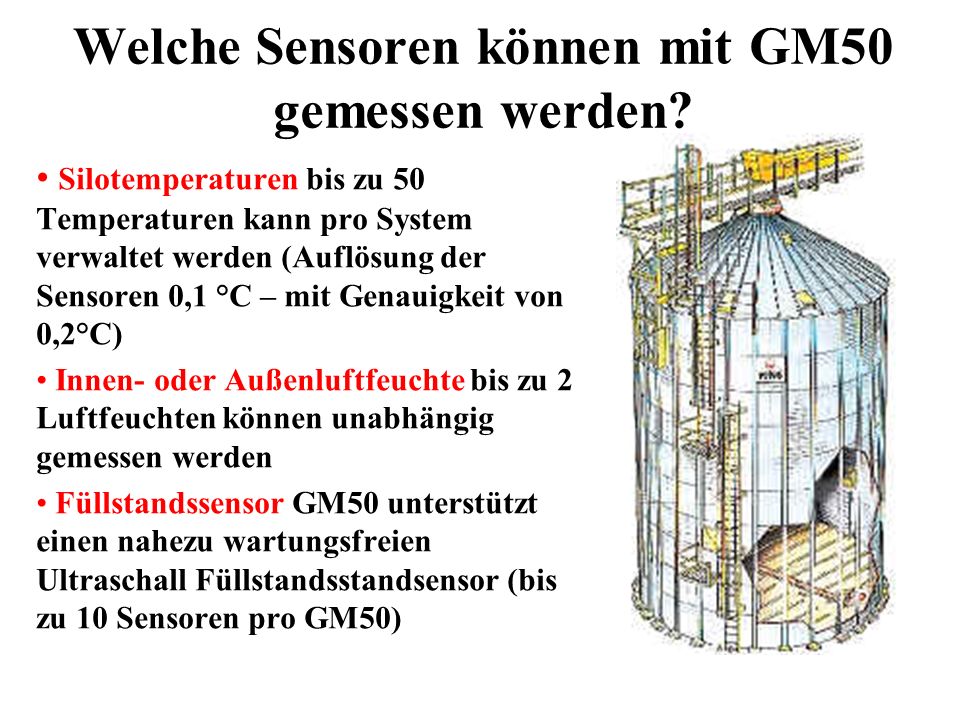

4 Welche Sensoren können mit GM50 gemessen werden?
Silotemperaturen bis zu 50 Temperaturen kann pro System verwaltet werden (Auflösung der Sensoren 0,1 °C – mit Genauigkeit von 0,2°C) Innen- oder Außenluftfeuchte bis zu 2 Luftfeuchten können unabhängig gemessen werden Füllstandssensor GM50 unterstützt einen nahezu wartungsfreien Ultraschall Füllstandsstandsensor (bis zu 10 Sensoren pro GM50)

5 Woraus besteht GM50? SILOS Internet Aufhängung für Messgehänge
Temperatur- und Getreidefeuchte Messgehänge aus stahlarmiertem Hohlseil Datenbus Ultraschall Füllstandssensor Verteilerbox GM50-GPRS/Internet Hauptgerät mit Solarpanel Internet SILOS

6 Wie kommen Daten ins Internet?
Internet SQL Database Internet Explorer Internet SMS Warnung sofort und direkt aus der Messstation PC/PDA - Internet zugang mit Internet Explorer, Password, Schwellwertprogrammierung

7 Aufbau von GM50? Solarpanel mit Batterie Aussenantenne
GM50 Elektronikbox IP65 mit GPRS Modem und Sensoranschlüssen Montageplatte mit Fixierungen aus rostfreiem Stahl – Montage überall rasch möglich.

8 Kompaktes und integriertes Design
12 cm Messelektronic und BUS-Anschlüsse GPRS Modem mit SIM Karte 8 cm

9 Automatische Sensorenerkennung
GM50 mit Sensoranschlüssen

10 Internet basierendes Silomanagement mit GM50 – Zugang über Passwort

11 Mehrsprachige Plattform ermöglicht Zugang mit Passwort und verschiedenen Benutzerechten - jeder PC mit Internetzugang. Keine spezifische Software erforderlich und ständig am neuesten Stand der Technik. Datentransfer auf eigenen PC mit Datenschnittstelle über XML oder ECXEL.

12 Warneinstellungen (Schwellwerte) und Telefonnummern

13 Anzeige aller Werte (Minimum/Maximum/Durchschnitt) – Auf Wunsch auch die Anzeige der Abweichungen sowie Aussentempertur/Luftfeuchte und/oder Luftfeuchte und Füllstand des Silos.

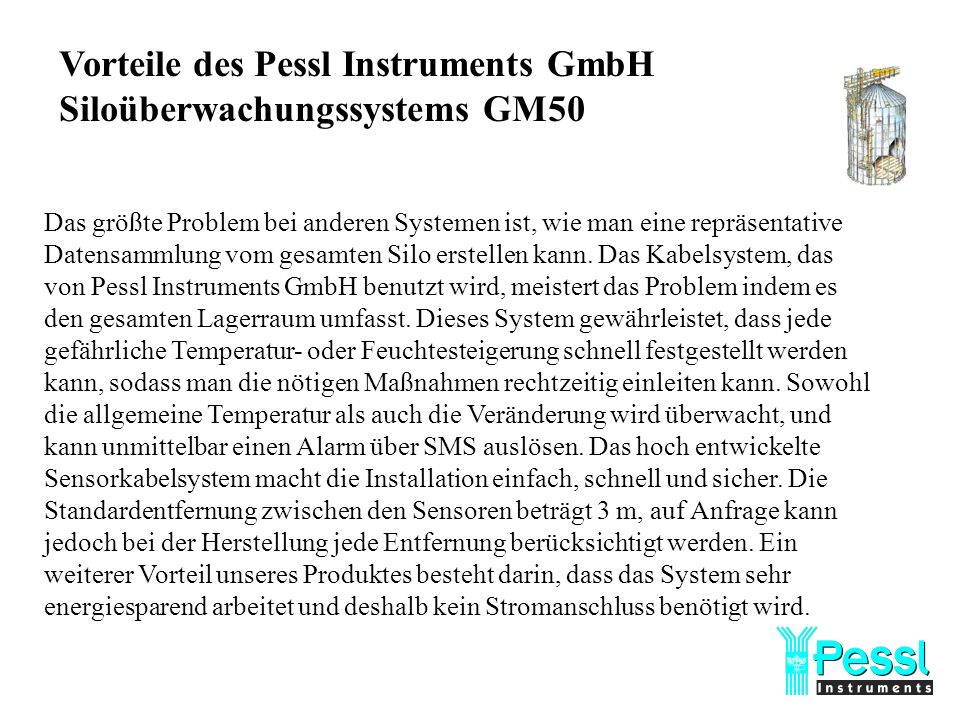

14 Vorteile des Pessl Instruments GmbH Siloüberwachungssystems GM50
Das größte Problem bei anderen Systemen ist, wie man eine repräsentative Datensammlung vom gesamten Silo erstellen kann. Das Kabelsystem, das von Pessl Instruments GmbH benutzt wird, meistert das Problem indem es den gesamten Lagerraum umfasst. Dieses System gewährleistet, dass jede gefährliche Temperatur- oder Feuchtesteigerung schnell festgestellt werden kann, sodass man die nötigen Maßnahmen rechtzeitig einleiten kann. Sowohl die allgemeine Temperatur als auch die Veränderung wird überwacht, und kann unmittelbar einen Alarm über SMS auslösen. Das hoch entwickelte Sensorkabelsystem macht die Installation einfach, schnell und sicher. Die Standardentfernung zwischen den Sensoren beträgt 3 m, auf Anfrage kann jedoch bei der Herstellung jede Entfernung berücksichtigt werden. Ein weiterer Vorteil unseres Produktes besteht darin, dass das System sehr energiesparend arbeitet und deshalb kein Stromanschluss benötigt wird.
