3 Wie funktioniert TCP/IP?

Präsentation zum Thema: "3 Wie funktioniert TCP/IP?"—  Präsentation transkript:

1 3 Wie funktioniert TCP/IP?
3.1 Grundlegende Funktionsweise des Internet 3.2 Client-Server-Prinzip 3.3 Protokolle im Internet 3.4 Die Protokolle PPP, SLIP und TCP/IP 3.5 Die Protokolle SMTP, POP und IMAP 3.6 Die Protokolle HTTP, NNTP, LDAD und FTP 3.7 Weitere Protokolltypen 3 Wie funktioniert das Internet? Inhaltsverzeichnis

2 Grundlagen Kommunikation im Internet erfolgt nach dem Client- Server-Prinzip: Client sendet eine Anfrage (fordert eine Dienstleistung an) Server sendet die Antwort (bietet eine Dienstleistung an) Für die Kommunikation zwischen verschiedenen Rechnern mit unterschiedlichen Betriebssystemen sind Regeln erforderlich (Protokolle). 3 Wie funktioniert das Internet? 3.1 Grundlagen

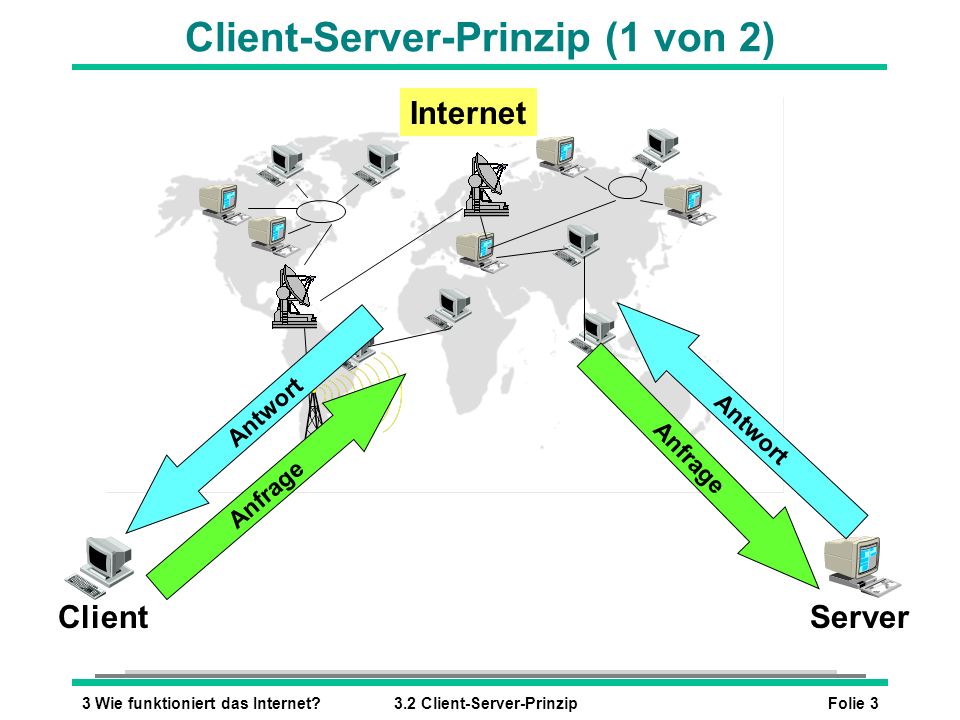

3 Client-Server-Prinzip (1 von 2)
Internet Antwort Antwort Anfrage Anfrage Client Server 3 Wie funktioniert das Internet? 3.2 Client-Server-Prinzip

4 Client-Server-Prinzip (2 von 2)
Rechner, der Dienste zur Verfügung stellt (z.B. WWW, FTP) Nimmt Anfragen entgegen und gibt Antworten zurück Client Nutzt die verschiedenen Server-Dienste mit Hilfe von entsprechender Client-Software WWW  Netscape Navigator, MS Internet Explorer, Opera  Netscape Mail, MS Outlook Express, MS Exchange, Pegasus Mail, Eudora, PostMe News  Netscape Collabra, MS Outlook Express, FreeAgent FTP  Netscape Navigator, MS Internet Explorer, WS_FTP, FTP-Explorer 3 Wie funktioniert das Internet? 3.2 Client-Server-Prinzip

5 Was sind Protokolle? Regeln zur Verständigung von Rechnern untereinander in einem Netzwerk Um über ein Netzwerk zu kommunizieren, müssen Rechner die gleiche "Sprache" sprechen, d.h. die gleichen Protokolle verwenden. Es existieren verschiedene Protokolle zur Erfüllung unterschiedlicher Aufgaben (Transport, Über- wachung, Wegoptimierung, Darstellung etc.). 3 Wie funktioniert das Internet? 3.3 Protokolle

6 TCP/IP Begriffe TCP = Transmission Control Protocol IP = Internet Protocol Die beiden Protokolle arbeiten eng zusammen und bauen aufeinander auf. => Bezeichnung: TCP/IP TCP/IP legt fest, wie Daten in einem Netzwerk adressiert und versendet werden. 3 Wie funktioniert das Internet? 3.4 Die Protokolle PPP, SLIP und TCP/IP

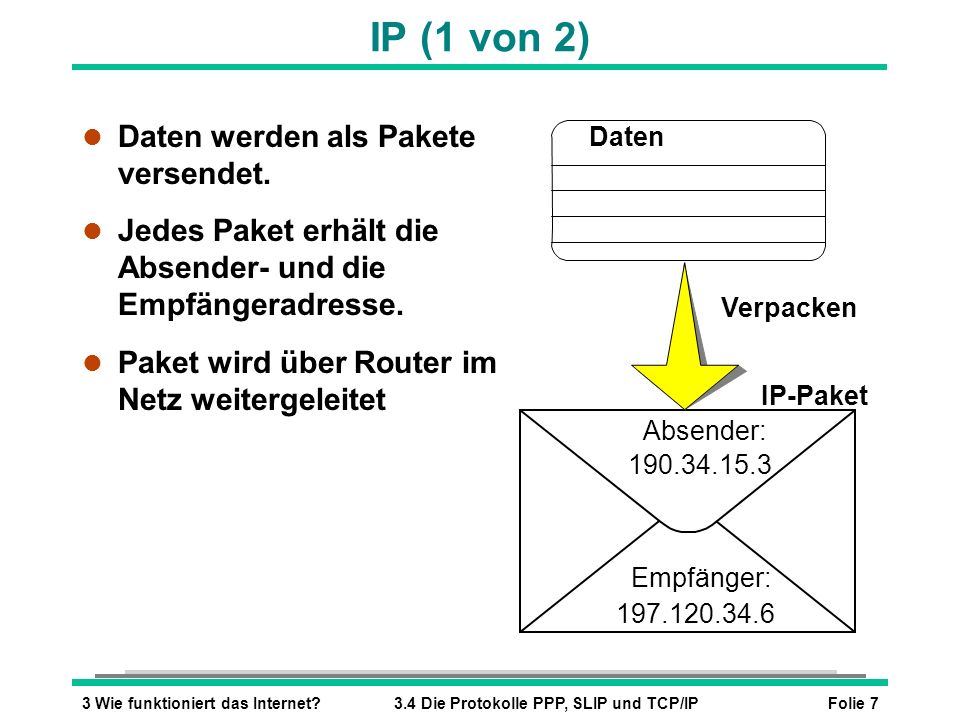

7 IP (1 von 2) Daten werden als Pakete versendet.
Jedes Paket erhält die Absender- und die Empfängeradresse. Paket wird über Router im Netz weitergeleitet Absender: Empfänger: Daten Verpacken IP-Paket 3 Wie funktioniert das Internet? 3.4 Die Protokolle PPP, SLIP und TCP/IP

8 IP (2 von 2) Routing von IP-Paketen LAN Internet PoP IP-Adresse:
Absender Empfänger Router Router Router Arbeitsstation Arbeitsstation Modem PC Arbeitsstation Router Arbeitsstation 3 Wie funktioniert das Internet? 3.4 Die Protokolle PPP, SLIP und TCP/IP

9 Übung Suche im Internet die Seite www.traceroute.org auf.
Verfolge den Weg der Datenpakete von jeweils einem Anbieter in Australien und einem Anbieter aus den USA. Schreibe einige Orte, auf dem Weg der Datenpakete auf. 3 Wie funktioniert das Internet? Inhaltsverzeichnis

10 TCP (1 von 2) Datenpakete dürfen maximal ca Zeichen lang sein (gleichmäßige Netzbelastung). Daten Daten1 Daten2 Daten3 TCP-Pakete IP-Pakete 3 Wie funktioniert das Internet? 3.4 Die Protokolle PPP, SLIP und TCP/IP

11 TCP (2 von 2) Datenpakete können über verschiedene Wege innerhalb des Netzes vom Sender zum Empfänger gelangen. Beim Empfänger wird die Nachricht aus den Teilnachrichten wieder zusammengesetzt. Anhand einer Prüfsumme kann erkannt werden, ob die übertragenen Daten fehlerhaft sind. => Erneute Sendung des betreffenden Pakets 3 Wie funktioniert das Internet? 3.4 Die Protokolle PPP, SLIP und TCP/IP

12 SMTP, POP, IMAP Protokolle zum Versenden und Empfangen von E-Mails
Begriffe SMTP = ??? RECHERCHIERE ??? POP = Post Office Protocol IMAP = Interactive Mail Access Protocol 3 Wie funktioniert das Internet? 3.5 Die Protokolle SMTP, POP und IMAP

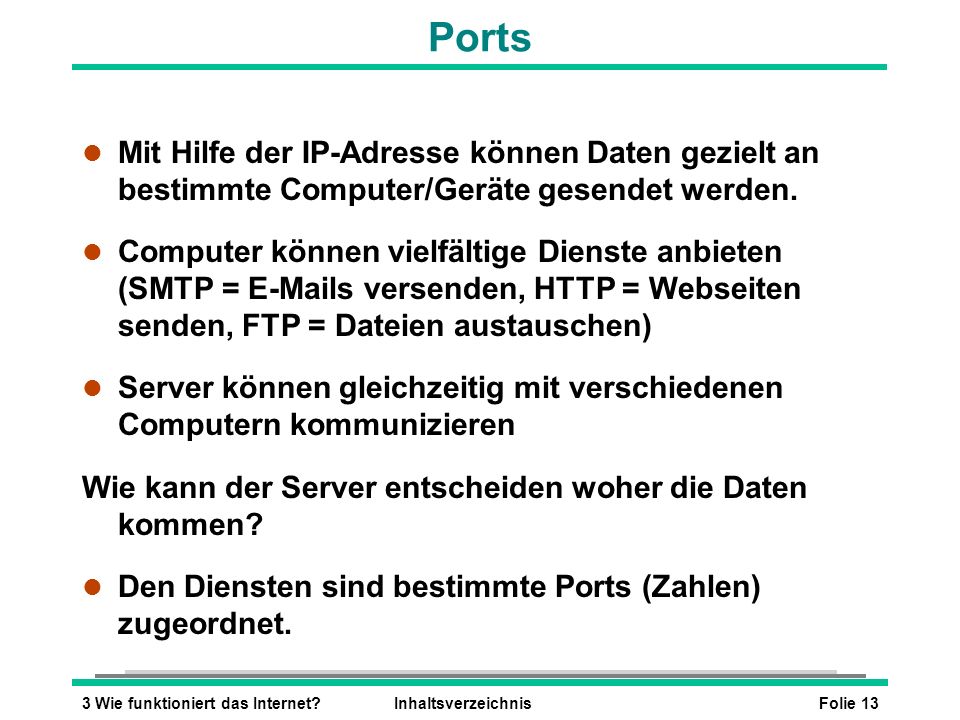

13 Ports Mit Hilfe der IP-Adresse können Daten gezielt an bestimmte Computer/Geräte gesendet werden. Computer können vielfältige Dienste anbieten (SMTP = s versenden, HTTP = Webseiten senden, FTP = Dateien austauschen) Server können gleichzeitig mit verschiedenen Computern kommunizieren Wie kann der Server entscheiden woher die Daten kommen? Den Diensten sind bestimmte Ports (Zahlen) zugeordnet. 3 Wie funktioniert das Internet? Inhaltsverzeichnis

14 SMTP und POP (1 von 2) E-Mailbox beim Provider Internet Provider POP
PC Provider POP SMTP Mailbox Modem 3 Wie funktioniert das Internet? 3.5 Die Protokolle SMTP, POP und IMAP

15 Übung: Ports Suche im Internet nach den Portnummern für folgende Dienste: HTTP, SMTP, POP3 Siehe: HTTP: 80 (meistens) SMTP: 25 POP3: 110 3 Wie funktioniert das Internet? Inhaltsverzeichnis

16 SMTP und POP (2 von 2) E-Mailbox beim firmeninternen Server Internet
Router Mailbox Mail-Server 3 Wie funktioniert das Internet? 3.5 Die Protokolle SMTP, POP und IMAP

17 IMAP IMAP Mails verbleiben bei Bedarf auch nach dem Abrufen auf dem Server. Erlaubt das Abholen von s über mehrere Rechner 3 Wie funktioniert das Internet? 3.5 Die Protokolle SMTP, POP und IMAP

18 HTTP Begriff Hypertext Transfer Protocol Regelt die Verbindung und die Kommunikation zwischen WWW-Client und WWW-Server Setzt auf TCP/IP auf Speziell für das Arbeiten mit Hypertext-Dokumenten im Internet entwickelt Internet WWW-Server (München) (Moskau) (San Francisco) (Sydney) PoP HTTP Modem PC 3 Wie funktioniert das Internet? 3.6 Die Protokolle HTTP, NNTP, LDAD und FTP

19 Übung zu HTTP Programm TELNET starten
Server Port 80 aufrufen GET / HTTP/1.1 Auswerten der zurückgegebenen Informationen 3 Wie funktioniert das Internet? Inhaltsverzeichnis

20 NNTP, LDAP, FTP NNTP LDAP FTP NetNews Transfer Protocol
Versenden und Empfangen von News LDAP Lightweight Directory Access Protocol Standardisierte Abfrage von so genannten Verzeichnis-diensten (z.B. , Telefonnummern) FTP File Transfer Protocol Internetdienst, der die Übertragung von Dateien zwischen zwei Rechnern im Internet ermöglicht 3 Wie funktioniert das Internet? 3.6 Die Protokolle HTTP, NNTP, LDAD und FTP
