1 Mehr als Pumpen HET1 Produkt_M 1 M-Reihe Beschreibung Merkmale Konstruktiver Aufbau Elektrischer Anschluss Angabe im Katalog

2 Mehr als Pumpen HET 2 Beschreibung Mitteltourige Pumpen 1x230V Baureihe –M 10 –M 12 –M 13 –M 14 –M 15 Einsatzbereich –20°C bis 110°C

3 Mehr als Pumpen HET 3 Merkmale Gleitlager Keramik / Keramik Durchgehendes Spaltrohr Ausführung mit Axiallager Statorwicklung M 10, M 12Isolationsklasse F (155°C) M 13, M 14, M 15 Isolationsklasse H (180°C) Kennlinien für Unit Kessel gut geeignet Anlaufhilfe Gute Pumpenwirkungsgrade Kurzschlussfest

4 Mehr als Pumpen HET 4 Sammelkurven M-Reihe FlächenheizungRadiatorheizung

5 Mehr als Pumpen HET 5 Entlüftung Rotorraum Rasche Wasserfüllung des Rotorraumes und gut Schmierung der Gleitlager Gute Entlüftung des Rotorraumes durch Hohlwelle. Drehrichtungsanzeiger nicht notwendig da 1~Pumpe immer in richtigen Drehsinn dreht.

6 Mehr als Pumpen HET 6 Elektr. Anschluss / Anlaufhilfe 2-Drehzahlen M 10 3-Drehzahlen M M 15 Elektrischer Anschluss M 14, M 15 Schalter ohne Anlaufhilfe (Heiss-/Kaltleiter) M 10, M 12, M13 Schalter mit Anlaufhilfe (Heiss-/Kaltleiter)

7 Mehr als Pumpen HET 7 M 10, -1, -2, -3 Pumpe mit kleiner hydraulischer Leistung und gutem Wirkungsgrad d.h. geringe Leistungsaufnahme (max. 43 W)

8 Mehr als Pumpen HET 8 Angabe im Katalog Ermittlung der Leistungs- aufnahme P 1 [Watt] Auswahlfeld immer nächst kleinere Pumpe wählen 77 W Beispiel Betriebspunkt: Q = 2.5 m³/h H = 25 kPa

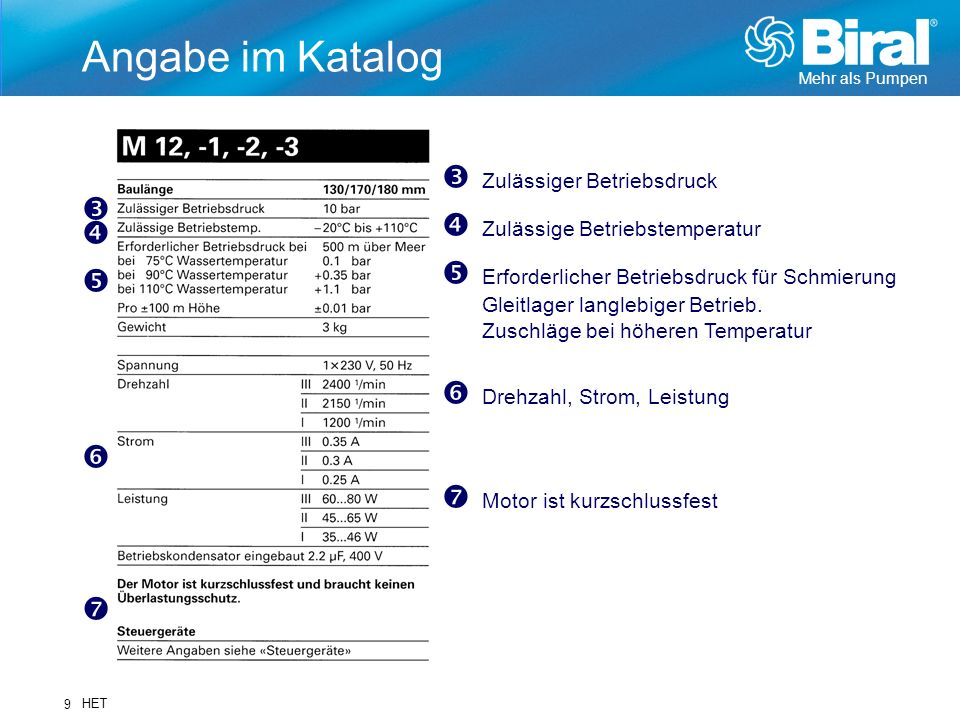

9 Mehr als Pumpen HET 9 Angabe im Katalog Zulässiger Betriebsdruck Zulässige Betriebstemperatur Erforderlicher Betriebsdruck für Schmierung Gleitlager langlebiger Betrieb. Zuschläge bei höheren Temperatur Drehzahl, Strom, Leistung Motor ist kurzschlussfest
