1 Gleitlager Roloff/Matek Maschinenelemente Johann Lodewyks1 Funktion und Wirkung von Gleitlagern Eigenschaften –Relativbewegung zwischen Welle und Lagerschale –Flüssigkeit, Gas oder Fett als Zwischenmedium Bauart –Axiallager –Radiallager Typ –hydrostatisch externe Druckquelle –hydrodynamisch Druckaufbau durch Gleitbewegung Bild Axiallager Radiallager 1) Welle 2) Lagerschale 3) Axiallagerring 4) Laufring F : Lagerkraft b : Breite d : Durchmesser h 0 : Schmierfilm : Winkelge- schwindigkeit

2 Gleitlager Roloff/Matek Maschinenelemente Johann Lodewyks2 Gleitflächen und Schmierfilm Eigenschaften –a) Gleitflächen im Stillstand Festkörperreibung > 0,3 Verschleiß –b) Gleitflächen bei Relativbewegung Flüssigkeitsreibung = 0, ,001 kein Verschleiß –Schmiermittel Druckaufbau durch Pumpe oder Bewegungsenergie Austausch für Wärme- abfuhr und Säuberung Bild ) Welle 2) Lagerschale 3) Schmierfilm 4) Abrieb Rz : gemittelte Rautiefe Wt : Welligkeit

3 Gleitlager Roloff/Matek Maschinenelemente Johann Lodewyks3 Gleitflächen und Schmierfilm Oberflächengüte –geringe Rautiefe => dünner Schmierspalt –großer Traganteil Bild 15-03

4 Gleitlager Roloff/Matek Maschinenelemente Johann Lodewyks4 Geschwindigkeitsverteilung bei parallelen Gleitflächen Eigenschaften –Druckdifferenz Null –Schubspannung nach Newton konstant –lineare Geschwindigkeits- verteilung Bild ) Welle 2) Lagerschale 3) Schmierfilm

5 Gleitlager Roloff/Matek Maschinenelemente Johann Lodewyks5 Hydrodynamischer Keilspalt Eigenschaften –Verengung in Bewegungsrichtung –mittlere Geschwindigkeit v ~ 1 / (t+h 0 ) –Randgeschwindigkeiten v (2) = u v (1) = 0 –Druckverlauf p (0) = p (l) Bild ) ruhende Gleitfläche 2) bewegte Gleitfläche 3) Schmierfilm

6 Gleitlager Roloff/Matek Maschinenelemente Johann Lodewyks6 Radialgleitlager –Eigenschaften Anlaufverhalten –Abrollen bei Festköperreibung –Aufbau eines hydrodynamischen Spaltes und Übergang zu Flüssigkeitsreibung –Lage der Welle abhängig von Last und Drehzahl –Exzentrizität Null bei n = unendlich Bild 15-06

7 Gleitlager Roloff/Matek Maschinenelemente Johann Lodewyks7 Druckverteilung im Radiallager –Eigenschaften konstante Lagerkraft (F) proportional dem Integral des Druckverlaufs (p) Ölzufuhrnut (E), Ölabfuhrnut (A) Bild 15-07

8 Gleitlager Roloff/Matek Maschinenelemente Johann Lodewyks8 Reibungszahl flüssiger Medien –Stribeckkurve (n) –Nenndrehzahl n > n ü Bild 15-17, Bild Betriebsverhalten bei konstanter Last: - Anlauf bei niedriger Temperatur (große Viskosität) - Temperaturanstieg im Betriebspunkt - Abbremsen bei hoher Temperatur (kleine Viskosität)

9 Gleitlager Roloff/Matek Maschinenelemente Johann Lodewyks9 Dimensionierung von Radiallagern Bild geringe Viskosität geringe Temperatur geringe Verkantungsgefahr geringe Drücke kleiner Volumenstrom Vorteile

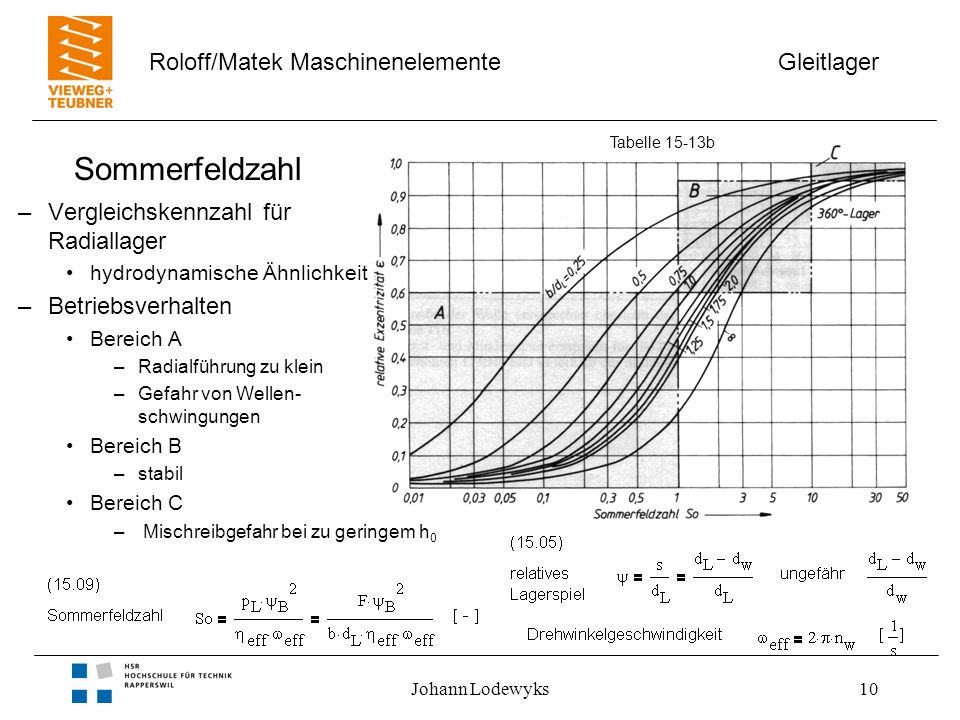

10 Gleitlager Roloff/Matek Maschinenelemente Johann Lodewyks10 Sommerfeldzahl –Vergleichskennzahl für Radiallager hydrodynamische Ähnlichkeit –Betriebsverhalten Bereich A –Radialführung zu klein –Gefahr von Wellen- schwingungen Bereich B –stabil Bereich C – Mischreibgefahr bei zu geringem h 0 Tabelle 15-13b

11 Gleitlager Roloff/Matek Maschinenelemente Johann Lodewyks11 Schiffswellenlager Aufbau –hydrostatisches Radiallager zentrale Ölzufuhr –mechanisch vorgespanntes hydrodynamisches Axiallager –zentrales Ölsammelbecken –Umlaufschmierung Bild 15-35

12 Gleitlager Roloff/Matek Maschinenelemente Johann Lodewyks12 Wahl von Gleitlagerwerkstoffen Bild 15-11
