1 1. Vorlesung SS07Computational Chemistry1 Inhalt der Vorlesung Computational Chemistry Beschreibung von Molekülen mit computerbasierten Methoden Moleküleigenschaften, im Besonderen:Methoden Struktur: die MolekülgeometrieKraftfelder welche Gestalt haben Moleküle ?Molekülmechanik (MM) Quantenmechanik (QM) zeitliche Bewegung von MolekülenMoleküldynamik (MD) welche Konformation kommt wann und wie oft vor ? Konformationsraum von MolekülenEnergieminimierung welche Anordnung der Atome ist sinnvoll ?

2 1. Vorlesung SS07Computational Chemistry2 Was diese Vorlesung nicht behandelt Docking Drug Design Spezielle Lehrveranstaltungen, zum Teil für den Masterstudiengang Grundlagen aus der Chemie und physikalischen Chemie: Okettregel Stöchiometrie Thermodynamik (Massenwirkungsgesetz, Hauptsätze der Thermodynamik)

3 1. Vorlesung SS07Computational Chemistry3 Was ist Computational Chemistry? Computational Chemistry ist ein Arbeitsgebiet an der Schnittstelle von theoretischer Chemie, Molecular Modelling und Bioinformatik. Der Haupteinsatzbereich von Computational Chemistry ist, mittels numerischer Rechnungen Antworten auf chemische Probleme zu finden. Vorhersage von Moleküleigenschaften Die Geschichte der Computational Chemistry ist entweder recht lang (wenn man die Entwicklung der Quantenmechanik in den 1920er Jahren als Ursprung der theoretischen Chemie ansieht) oder recht jung, da man erst durch die Entwicklung moderner, leistungsstarker Computer in den 1980er Jahren genaue Rechnungen an Molekülen mit vielen hundert Atomen durchführen kann. Computerchemiker gehörten stets zu den Wissenschaftsgebieten mit den größten Anforderungen an Rechenleistung. Ungefähr 2/3 der wissenschaftlich genutzten Rechenzeit wird für quantenchemische Applikationen und Moleküldynamik Simulationen verwendet.

4 1. Vorlesung SS07Computational Chemistry4 Molekülgeometrie Bindungslängen oder Bindungsabstände Bindungswinkel Torsionswinkel oder Diederwinkel

5 1. Vorlesung SS07Computational Chemistry5 Erhebung der Computational Chemistry in den Adelsstand Der Ritterschlag für das Gebiet der Computational Chemistry war gewissermaßen der Nobelpreis für Chemie in 1998 an - John Pople "for his development of computational methods in quantum chemistry" - Walther Kohn "for his development of the density-functional theory" Diese Preise wurden in der community mit ungeheurer Befriedigung aufgenommen, nicht allein als Auszeichnung der beiden Forscher, sondern als Auszeichnung des gesamten Gebiets.

6 1. Vorlesung SS07Computational Chemistry6 Isomere von C 6 H 6 Einige der 217 denkbaren Graphen von C 6 H 6 die mit der Oktettregel vereinbar sind. Welche sind stabil ? Welches ist das stabilste ?

7 1. Vorlesung SS07Computational Chemistry7 Welche Methoden verwendet Computational Chemistry? - Molekül-Mechanik (empirische Kraftfelder AMBER, OPLS, CHARMM, GROMOS,...) - Moleküldynamik (klassische Newton-Mechanik) - Semi-empirische Molekül-Orbital-Theorie (MNDO, AM1, PM3, OM2, MNDO/d, …) - Dichtefunktionaltheorie (LDA, B3LYP, …) - ab Initio Molekül-Orbital-Theorie (Hartree-Fock, Møller-Plesset, Coupled Cluster …) zur Computational Chemistry gehören ebenfalls: - Quantitative Structure-Activity Relationships (QSAR) - Docking - Graphische Darstellung von Strukturen und Eigenschaften

8 1. Vorlesung SS07Computational Chemistry8 Häufig verwendete Methoden Vollständig empirisch ab initio Molekülmechanik Quantenmechanik Neuronale Netze Kraftfelder semiempirische MO-Methoden density functional theory coupled cluster zunehmender Rechenaufwand machbare Größe des Molekülsystems Anzahl Atome Zunehmende Spezialisierung auf bestimmte Eigenschaften

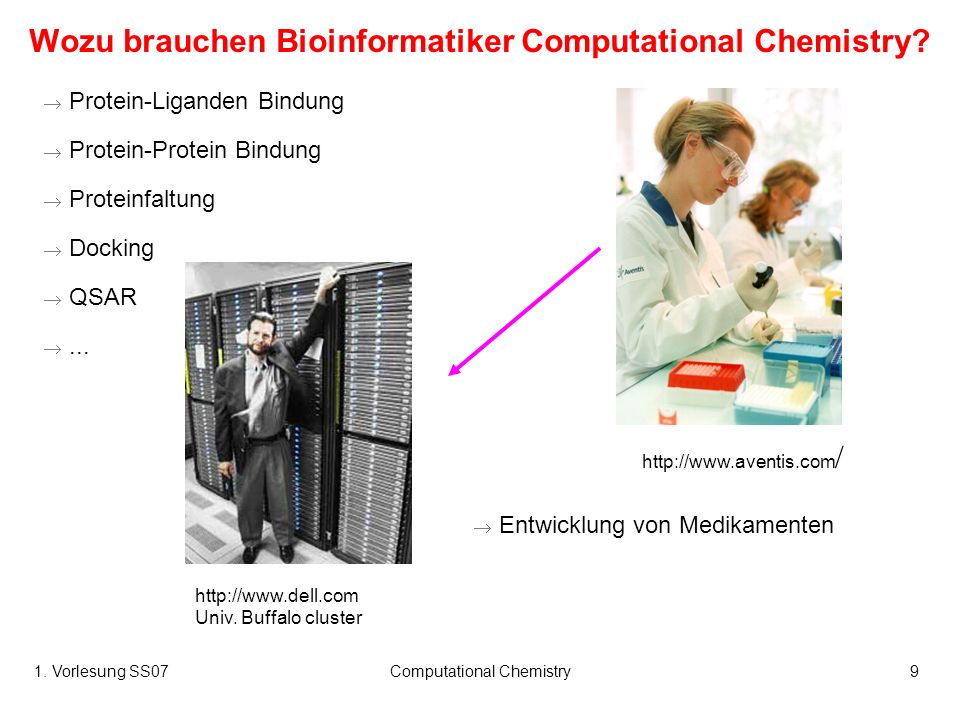

9 1. Vorlesung SS07Computational Chemistry9 Wozu brauchen Bioinformatiker Computational Chemistry? Protein-Liganden Bindung Protein-Protein Bindung Proteinfaltung Docking QSAR... / Univ. Buffalo cluster Entwicklung von Medikamenten

10 1. Vorlesung SS07Computational Chemistry10 Überblick über den Inhalt der Vorlesung Molekül-Mechanik 1Einleitung 2Strukturen, molekulare Kräfte 3Kraftfelder und Minimierung 4Statistische Mechanik 5Moleküldynamik-Simulationen 6Sampling des Konformationsraums 12Intermolekulare Bindungen, Berechnung von Bindungsenergien 13 Proteinfaltungssimulationen + Zusammenfassung Quantenchemie 7Molekülorbital Theorie 8Semiempirische Molekül Orbital Theorie 9Solvatationsmodelle 10Chemische Reaktionen 11Berechnung von Moleküleigenschaften Klausur 18. Juli Uhr

11 1. Vorlesung SS07Computational Chemistry11 Schein Es wird jede Woche in der Vorlesung 1 Übungsblatt ausgegeben, also insgesamt etwa 10 – 12 Übungsblätter. Jeder aktive Teilnehmer der Vorlesung muss ein eigenes Lösungsblatt abgeben. An der Abschlussklausur kann teilnehmen, wer 50% der Punkte in den Übungsblättern erreicht hat. Einen Übungsschein über die erfolgreiche Teilnahme an der Vorlesung (6 LP) gibt es bei erfolgreicher Teilnahme an der Abschlussklausur und/oder der Nachklausur. Die Note des Übungsscheins entspricht der besseren Note aus beiden Klausuren. Sprechstunde: nach Vereinbarung

12 1. Vorlesung SS07Computational Chemistry12 Übungsgruppen - Termine Es wird bei Bedarf 2 Übungsgruppen geben Die Übungsgruppenleiter sind - Michael Hutter - Denitsa Alamanova wann haben Sie Zeit? Gruppe 1: Wochentag / Uhrzeit Gruppe 2: Wochentag / Uhrzeit

13 1. Vorlesung SS07Computational Chemistry13 Literatur - Quantenchemie Kopien der Vorlesung kommen auf unsere Webseite Introduction to Computational Chemistry Frank Jensen, Wiley, (2 Exemplare in Info-Bibliothek) Essentials of Computational Chemistry Christopher J. Cramer, Wiley, Klassiker für Quantenchemie: Quantum Chemistry Ira Levine, Prentice Hall, 77 Modern Quantum Chemistry A. Szabo & N. Ostlund, Dover, 15

14 1. Vorlesung SS07Computational Chemistry14 Literatur – Molekülmechanik/Simulationen Molecular Modeling and Simulation Tamar Schlick, Springer, 64 – 72 (2 Exemplare in Info-Bibliothek) Molecular Modelling. Principles and Applications 2nd ed 2001, Andrew R. Leach, Prentice Hall, 71 – 75 (1 in Info-Bibliothek) Computer Simulation of Liquids M.P. Allen & D.J Tildesley, Oxford Science, 50 – 53 Molecular Modelling für Anwender Roland Kunz, Teubner, 23

15 1. Vorlesung SS07Computational Chemistry15 Aus VL physikalische Chemie wird als bekannt vorausgesetzt: o Thermodynamische Zustandsfunktionen (3.1) o Erster Hauptsatz der Thermodynamik (2/3) o Zweiter Hauptsatz der Thermodynamik (6) o innere Energie U, Entropie S, Enthalpie H, freie Energie F, freie Enthalpie G o Grundlagen der Quantentheorie (13/14) o Schrödinger-Gleichung o Aufbau der Atome (15) o Aufbau der Moleküle – Arten von Bindungen (kovalent, ionisch, H-Bindung) (16)

16 1. Vorlesung SS07Computational Chemistry16 Energiebegriff System: derjenige Teil der Welt, dem unser spezielles Interesse gilt. Außerhalb des Systems befindet sich die Umgebung. Offene Systeme erlauben den Austausch von Materie bzw. Wärme mit ihrer Umgebung. Abgeschlossene Systeme haben mit der Umgebung weder mechanischen bzw. thermischen Kontakt. Energie: Fähigkeit, Arbeit zu leisten. Wenn wir an einem ansonsten isolierten System Arbeit leisten, nimmt seine Fähigkeit, selbst Arbeit zu leisten, zu, d.h. seine Energie nimmt zu. Wenn das System Arbeit leistet, so nimmt seine Energie ab. Welche Energieformen kennen Sie?

17 1. Vorlesung SS07Computational Chemistry17 Der Erste Hauptsatz Dem System ist egal, in welcher Form Energie übertragen wird. Es funktioniert ähnlich wie eine Bank. Erster Hauptsatz: verändert sich ein System von einem Zustand in einen anderen auf einem beliebigen adiabatischen Weg, so ist die geleistete Arbeit immer die gleiche, unabhängig von der angewandten Methode. Der Wert von w ad ist für alle Wege gleich und hängt nur vom Anfangs- und Endzustand ab. w ad = U E – U A U ist die innere Energie des Systems. U ist eine Zustandsfunktion.

18 1. Vorlesung SS07Computational Chemistry18 Newtonsche Gesetze 2. GesetzDie Beschleunigung ist dem Verhältnis von Kraft und Masse proportional: F = m a 3. Gesetz:Actio = Reactio F g = m g There is no gravity, earth sucks

19 1. Vorlesung SS07Computational Chemistry19 Das mikrokanonische Ensemble potentielle Energie: gegeben Gesamtenergie E 0 kinetische Energie = Gesamtenergie – pot. Energie U(r) rr0r0 Gegeben ein System mit Teilchenzahl N und Volumen V. In einem idealisierten, von der Außenwelt abgeschlossenen, System ist die Gesamtenergie E konstant = mikrokanonisches Ensemble Bsp. harmonischer Oszillator, Schwingungsbewegung in einem harmonischen Potential

20 1. Vorlesung SS07Computational Chemistry20 Die Annahme eines isolierten Systems ist oft unrealistisch. Meist ist statt der Energie E die Temperatur T konstant. Bilde ein (kanonisches) Ensemble solcher System auf folgende Weise: Jedes System wird in einen Container des Volumens V eingeschlossen, dessen Wände wärmeleitend sind, aber keine Moleküle durchlassen. Das gesamte Ensemble von Systemen wird in Kontakt mit einem großen Wärmebad der Temperatur T gebracht. Gleichgewicht stellt sich ein – das Ensemble hat eine Temperatur T angenommen und somit auch jedes Teilsystem. Nun wird der thermische Kontakt des Ensembles mit dem Wärmebad unterbrochen. Das Ensemble ist nun ein isoliertes System mit Volumen AV, Anzahl an Molekülen AN und einer Gesamtenergie E. Die einzelnen Systeme des Ensembles stehen in thermischem Kontakt. Damit ist die Energie E i der einzelnen Systeme nicht konstant und wir müssen die Verteilung aller A Zustände über die j verschiedenen Energieniveaus des Systems E 1,E 2,... betrachten. a j seien die Besetzungszahlen der einzelnen Zustände. Das kanonische Ensemble

21 1. Vorlesung SS07Computational Chemistry21 Was kann man mit Computational Chemistry berechnen? exakte Berechnung von Energien für verschiedene Molekülkonformationen Konformationssampling des Moleküls (elektronisch) angeregte Zustände Einfluß des Lösungsmittels (Solvatationseffekte) Was muß man dazu wissen: - Was ist die energetisch beste Konformation des Moleküls? - Was sind bei Raumtemperatur erreichbare andere Konformationen (Boltzmann)? - Dynamik von Konformationsübergängen? - Bewertung der Energie von Konformationen: in welchen Orbitalen des Moleküls sind seine Elektronen verteilt (Molekülorbitaltheorie). Für ein einzelnes Molekül bis 10 Atome im Vakuum sind obige Rechnungen mit hoher Genauigkeit durchführbar, für große Moleküle (Proteine) jedoch sehr problematisch. Man braucht vereinfachte Verfahren.

22 1. Vorlesung SS07Computational Chemistry22 Appetizer: das grün fluoreszierende Protein Die Alge Aequorea victoria enthält ein Protein, das sogenannte grün fluoreszierende Protein, das für ihre grüne Fluoreszenz verantwortlich ist. Dieses Protein absorbiert das von einem anderen Protein, XYZ emittierte blaue Licht, und emittiert grünes Licht. Dreidimensionale Struktur von GFP. Für die Fluoreszenz verantwortlich ist das kleine aromatische Ringsystem in seiner Mitte.

23 1. Vorlesung SS07Computational Chemistry23 Energielevels eines Atoms Höchstes unbesetztes MolekülorbitalNiedrigstes unbesetztes Molekülorbital Helms, Winstead, Langhoff, J. Mol. Struct. (THEOCHEM) 506, 179 (2000) Bei Lichtanregung (Absorption eines Photons) wird ein Elektron aus dem HOMO in das LUMO angeregt (vereinfachte Darstellung, HOMO LUMO Übergang macht 90% der Anregung aus). Später wird ein Photon emittiert. Seine Wellenlänge (Energie) entspricht der Energie- differenz von angeregtem Zustand und Grundzustand.

24 1. Vorlesung SS07Computational Chemistry24 taken from Brejc et al. PNAS 94, 2306 (1997) GFP: Equilibrium A I B

25 1. Vorlesung SS07Computational Chemistry25 1 Simulation of proton shuttle in GFP Simulation with ARGOS + QHOP- MD, AMBER95 force field. GFP in small water box (ca atoms) – equili- brated coordinates from Helms et al. (1999). Lill, Helms PNAS 99, 2778 (2002) Time scale of forward proton shuttle A* I* ca. 10 ps (Chattoraj, Boxer 1996).

26 1. Vorlesung SS07Computational Chemistry26 Was muß ich für solche Rechnungen wissen? In welchen Molekülorbitalen sitzen die Elektronen? Elektronenstrukturrechnungen Bestimme Wellenfunktion der gesamten Elektronenverteilung. Stelle Wellenfunktion als Linearkombination von Molekülorbitalen bzw. Von Atomorbitalen dar. Bestimme durch Optimierungsverfahren die Koeffizienten der Atomorbitale so, daß die Gesamtenergie minimal wird. Einzig benötigt: Kräfte zwischen Elektronen und zwischen Elektronen und Atomkernen. Schrödinger Gleichung und Näherungsverfahren ab Vorlesung 6

27 1. Vorlesung SS07Computational Chemistry27 Genauigkeit von quantenchemischen Rechnungen Durch Verwendung hochexakter Theorien wie die coupled-cluster-Methode können für kleine Moleküle Eigenschaften genauer als im Experiment berechnet werden! Bei Unstimmigkeiten müssen mittlerweile oft die experimentellen Daten korrigiert werden! Anwendung z.B.: Berechnung von Reaktivitäten und Lösungseigenschaften von Aktiniden mittels relativistischer Quantenchemie am Pacific Northwest National Laboratory. There are 177 underground waste storage tanks at Hanford. The tanks contain wastes collected over almost 50 years of plutonium production. The wastes include radioactive isotopes, toxic chemicals, corrosive liquids, organic solvents, and other dangerous and hazardous substances. Problem hier: es fehlen experimentelle Daten, beispielsweise für die Löslichkeiten von Uran-Verbindungen wie UF 6 Computational Chemistry!

28 1. Vorlesung SS07Computational Chemistry28 Molekül-Mechanik (I) Für (hinreichend) stabile Moleküle, v.a. große und sehr große Systeme werden Kraftfeldbasierte Methoden eingesetzt. Protein: etwa 1000 bis Atome Membranausschnitt: > Atome entsprechend viele Freiheitsgrade und numerischer Aufwand Deshalb nur einfache physikalische Beschreibung möglich Im Gegensatz zur Quantenmechanik werden nur die Positionen der Atomkerne betrachtet Bindungen zwischen den Atomen werden vom Benutzer definiert

29 1. Vorlesung SS07Computational Chemistry29 Molekül-Mechanik (II) Basiert auf einfachen, empirisch abgeleiteten Beziehungen zwischen der Energie und Bindungswinkeln, Diederwinkeln und Abständen. Ignoriert die Elektronen und den Effekt von -Systemen! Sehr einfach, Resultate sind jedoch okay im Rahmen der berechnenbaren Grössen.

30 1. Vorlesung SS07Computational Chemistry30 Zusammenfassung Computerchemie besitzt eine lange Geschichte. Bedeutung der Computerchemie wuchs stets parallel zur Entwicklung der Rechner. Zwei wesentliche Welten: Quantenchemie Molekülmechanik Quantenchemie für sehr kleine Moleküle ist heutzutage hoch exakt, oft genauer als das Experiment bei großen Systemen (z.B. Proteinen) müssen jedoch große Näherungen gemacht werden Das wesentliche Lernziel dieser Vorlesung ist zu verstehen, was die verschiedenen Methode leisten können und wo die Probleme liegen.

31 1. Vorlesung SS07Computational Chemistry31 Darstellung chemischer Strukturen(I) Die Valenzelektronen der Atome werden paarweise zu Bindungen gruppiert Diese Darstellung als Lewis-Strukturen gibt die kovalenten Bindungen zwischen den Atomen in einem Molekül wieder

32 1. Vorlesung SS07Computational Chemistry32 Darstellung chemischer Strukturen (II) Hypervalente Atome kontra Oktettregel Freie Elektronenpaare die nicht an einer Bindung beteiligt sind (lone pairs) werden der Übersichtlichkeit wegen oft nicht gezeigt Identische Bindungslängen trotz unterschiedlicher Darstellung ! mesomere Grenzstrukturen

33 1. Vorlesung SS07Computational Chemistry33 Darstellung chemicher Strukturen (III) Auch Kohlenstoffatome werden häufig weggelassen die Ecken des Molekülgraphs Ecken und die Enden der Kanten stellen Kohlenstoffatome dar, die jeweils mit der entsprechenden Anzahl an Wasserstoffatomen abgesättigt werden.

34 1. Vorlesung SS07Computational Chemistry34 Darstellung chemischer Strukturen (IV) Stereochemie Keile markieren Bindungen zu Atomen die aus der Ebene hervortreten; gestrichelte Keile solche die nach hinten zeigen Vier verschiende Substituenten an einem Kohlenstoffatom bewirken Chiralität

35 1. Vorlesung SS07Computational Chemistry35 Zum Anfassen Molekülbaukästen Käuflich in verschiedenen Preisklassen erhältlich

36 1. Vorlesung SS07Computational Chemistry36 Darstellung chemischer Strukturen (V) Speziell für komplizierte Moleküle sind diese Strukturzeichnungen einfacher zu interpretieren als Bilder der tatsächlichen dreidimensionalen Struktur Fakultative Übung: Bauen Sie dieses Molekül mit Hilfe eines Molekülmodellbaukastens nach. Finden Sie die chiralen Kohlenstoffatome ?

37 1. Vorlesung SS07Computational Chemistry37 Chemische Strukturen und andere Objekte: Isis Draw Nützliche Software (I) Proteinstrukturen: WebLab ViewerLite

38 1. Vorlesung SS07Computational Chemistry38 Visualisierung des Outputs verschiedenster MM, MD und QM-Programme vmd Nützliche Software (II) Visualisierung und Kraftfeld Ball
