1 ChoriTherm-Trocknung und Konzepte zur Energieeinsparung

2 Novokeram Max Wagner GmbH (drying plants for the ceramic industry) Max Wagner 1961 – 1987 Christian Wagner today since 1970 only dryers since 1982 in Asia 30 % of Tecton Keramikanlagen GmbH (complete ceramic plants) WHO IS NOVOKERAM?

3 catalysts diesel particle filters sanitary ware plaster moulds electrotechnical porcelain (insulators) RANGE OF DELIVERY Novokeram supplies dryers for … bricks roof tiles refractories split tiles clay pipes

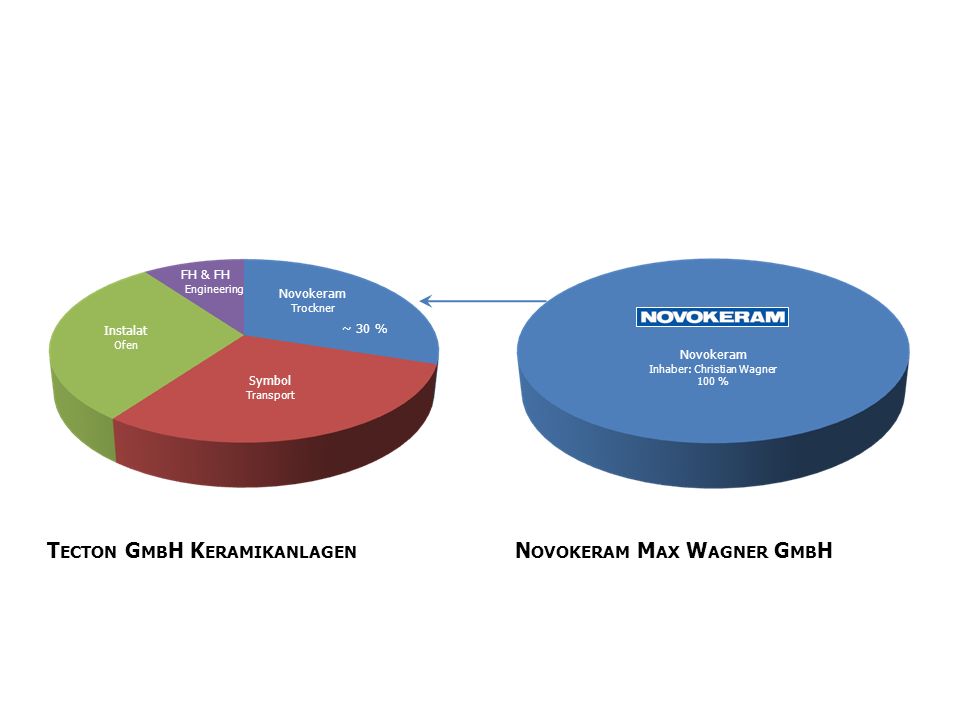

4 T ECTON G MB H K ERAMIKANLAGEN N OVOKERAM M AX W AGNER G MB H Instalat Ofen Symbol Transport Novokeram Trockner ~ 30 % FH & FH Engineering Novokeram Inhaber: Christian Wagner 100 %

5 Name des neuen Trocknungsverfahrens: ChoriTherm von (altgriechisch) choris = ohne thermasia = Wärme

6

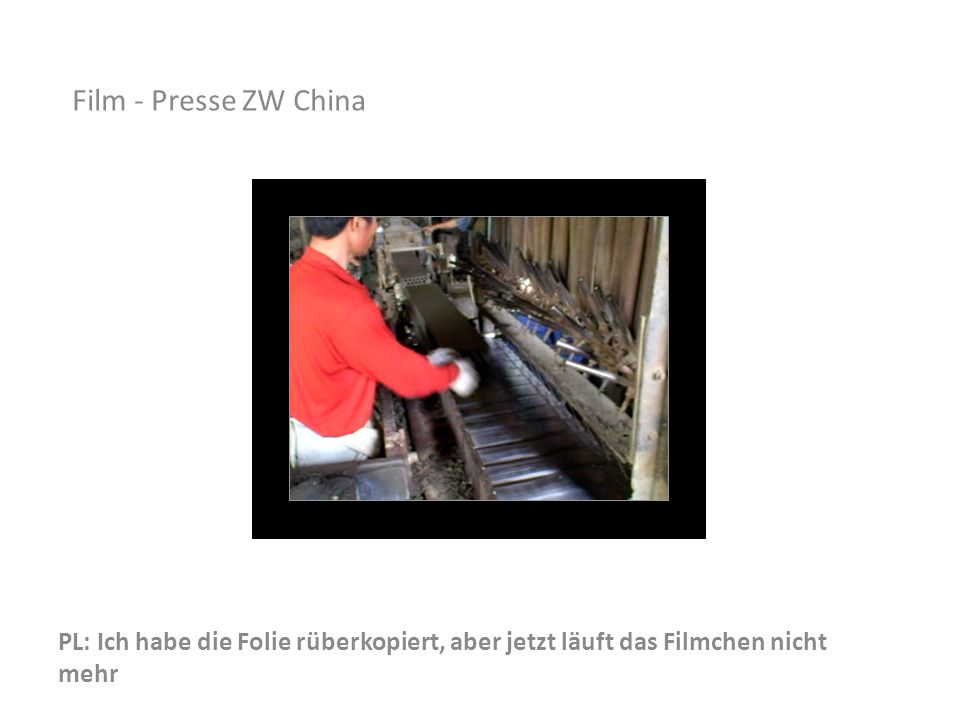

7 PL: Ich habe die Folie rüberkopiert, aber jetzt läuft das Filmchen nicht mehr Film - Presse ZW China

8

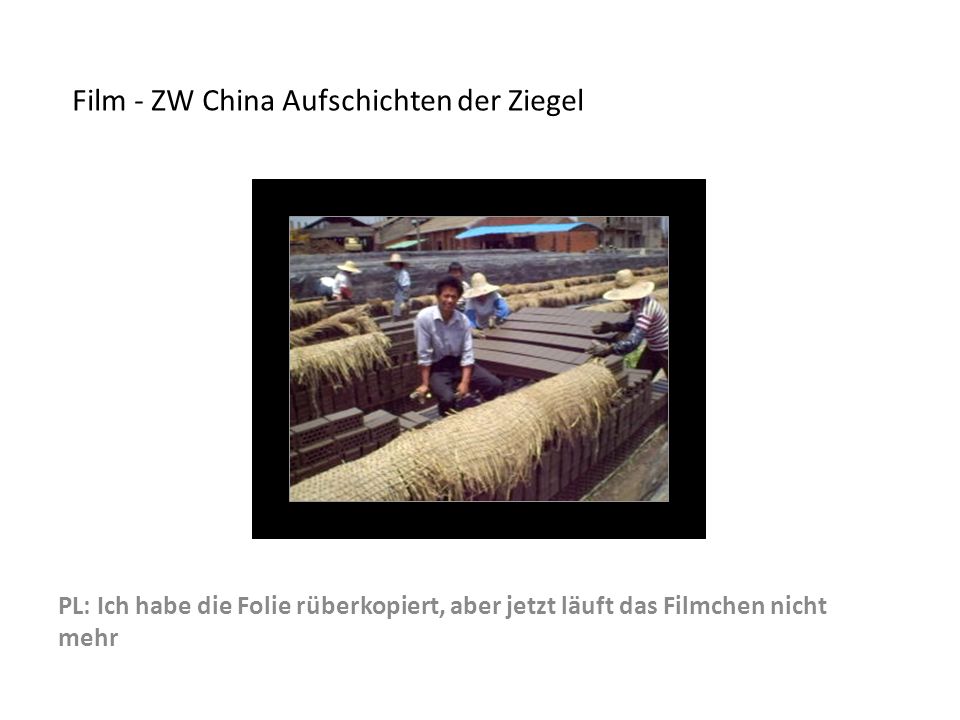

9 PL: Ich habe die Folie rüberkopiert, aber jetzt läuft das Filmchen nicht mehr Film - ZW China Aufschichten der Ziegel

10

11

12

13 Wassertransport von innen nach außen

14 [ °C] [ %] [days] colder climate [%] critical phase (quality [cracks / bending?]) residual water content (%) temperature (warmer season) rel. humidity (warmer season) Trocknen kann man so lange, bis es 0°C hat. t emperature (colder season) rel. humidity (colder season) warmer climate shrinkage (length) Bei dieser Trocknung wird nur die Feuchte geregelt!

15 humidity in dryer r.h. ambient air temp. in dryer temp. ambient air humidity in dryer temp. in dryer shrinkage - 1 shrinkage - 2 Climate record Test drying

16 Kombination aus Großvaters Freilufttrockner mit moderner Verfahrenstechnik

17 Grundgedanke Prozesslufttemperatur (größer 0° C) und -feuchte je nach Witterung und Jahreszeit Gekapselter, umhauster (dichter) Trockenraum für die Trocknung während der Schwindung Exakte Feuchteregelung innerhalb dieses Trockenraumes … aber keine Regelung der Temperatur! Luftumwälzleistung vergleichbar zu konventionellen Trocknern Messung der Schwindung in Echtzeit (mit zwei unterschiedlichen Methoden) Nach Schwindungsende Entfernen des Trockenraums oder Ausfahren/ Umfahren und Austrocknen auf eine Restfeuchte von ca. 5 %

18 ChoriTherm Durchlauftrockner

19 4 Beispiele, die für viele Ähnliche stehen:

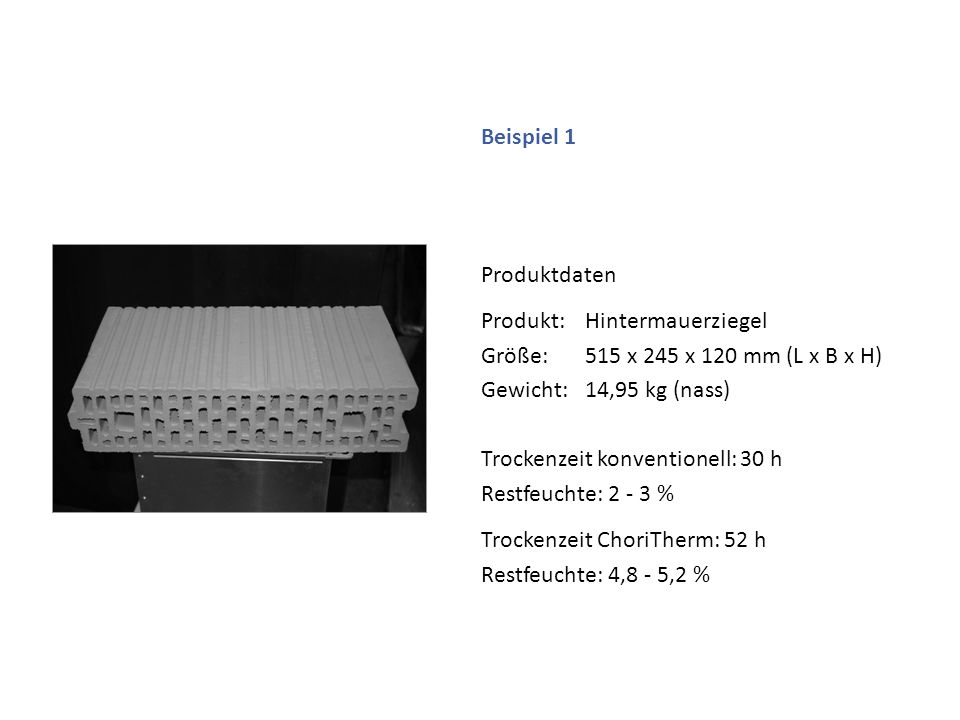

20 Beispiel 1 Produktdaten Produkt:Hintermauerziegel Größe:515 x 245 x 120 mm (L x B x H) Gewicht:14,95 kg (nass) Trockenzeit konventionell: 30 h Restfeuchte: % Trockenzeit ChoriTherm: 52 h Restfeuchte: 4,8 - 5,2 %

21 Beispiel 2 Produktdaten Produkt:Flächendachziegel Batzenlänge:560 mm Gewicht:6,76 kg (nass) Trockenzeit konventionell: 21 h Restfeuchte: 2 – 3 % Trockenzeit ChoriTherm: 48 h Restfeuchte: 5,4 %

22 Beispiel 3 Produktdaten: Produkt:Flächendachziegel Batzenlänge:560 mm Gewicht:6,76 kg (nass) Trockenzeit konventionell: 21 h Restfeuchte: 2 – 3 % Trockenzeit ChoriTherm: 68 h Restfeuchte: 3,5 %

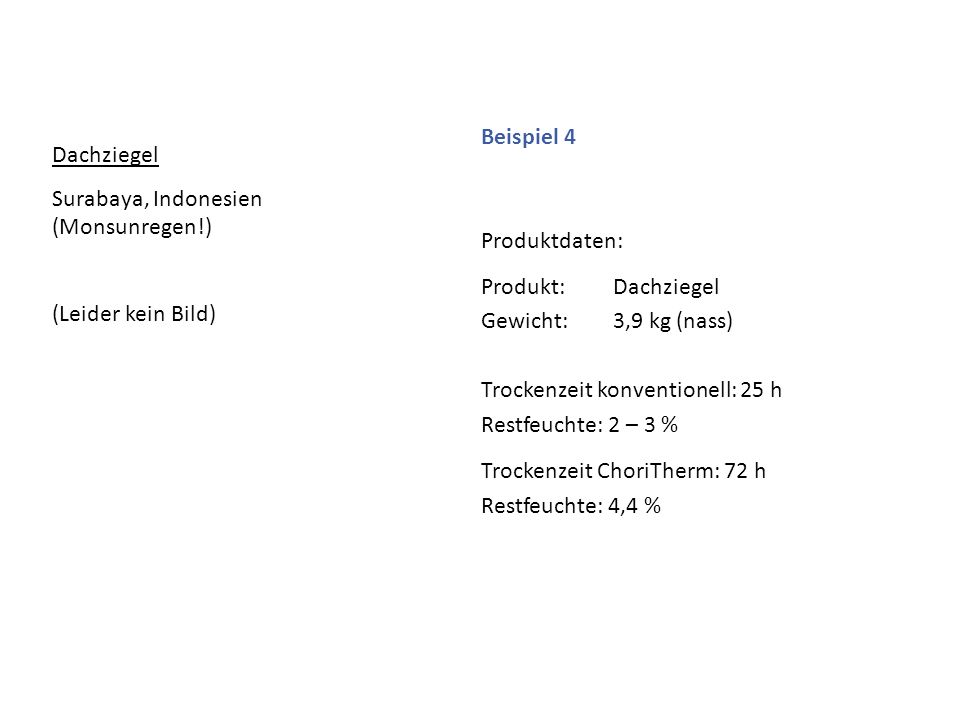

23 Dachziegel Surabaya, Indonesien (Monsunregen!) (Leider kein Bild) Beispiel 4 Produktdaten: Produkt:Dachziegel Gewicht:3,9 kg (nass) Trockenzeit konventionell: 25 h Restfeuchte: 2 – 3 % Trockenzeit ChoriTherm: 72 h Restfeuchte: 4,4 %

24 * Auswertung Beispiel 4

25 Nebeneffekt der ChoriTherm-Trocknung: erstaunlich gute Qualität, besonders von sehr trocknungsempfindlichen Produkten bei allen ChoriTherm-Versuchen 100 % gute Qualität

26 Grund für die gute Qualität: längere Trockenzeit = mehr Zeit, Spannungen auszugleichen Trocknung mit Umgebungstemperatur ist schonender, als eine forcierte Trocknung unter rascher Erwärmung

27 … Qualität

28

29

30

31 - Der ChoriTherm Trockner benötigt keine thermische Energie. - Trockenzeit 2 Tage bei 60% aller Ziegel- und Dachziegelformate 2 Tage bei Sanitärporzellan max. 3 Tage - Austrocknung nur auf ca. 6-5% Restfeuchte. - Trocknung unter 0º C Zulufttemperatur nicht möglich. Merkmale der ChoriTherm Trocknung zusammengefaßt:

32 Abwärme vom Ofen?

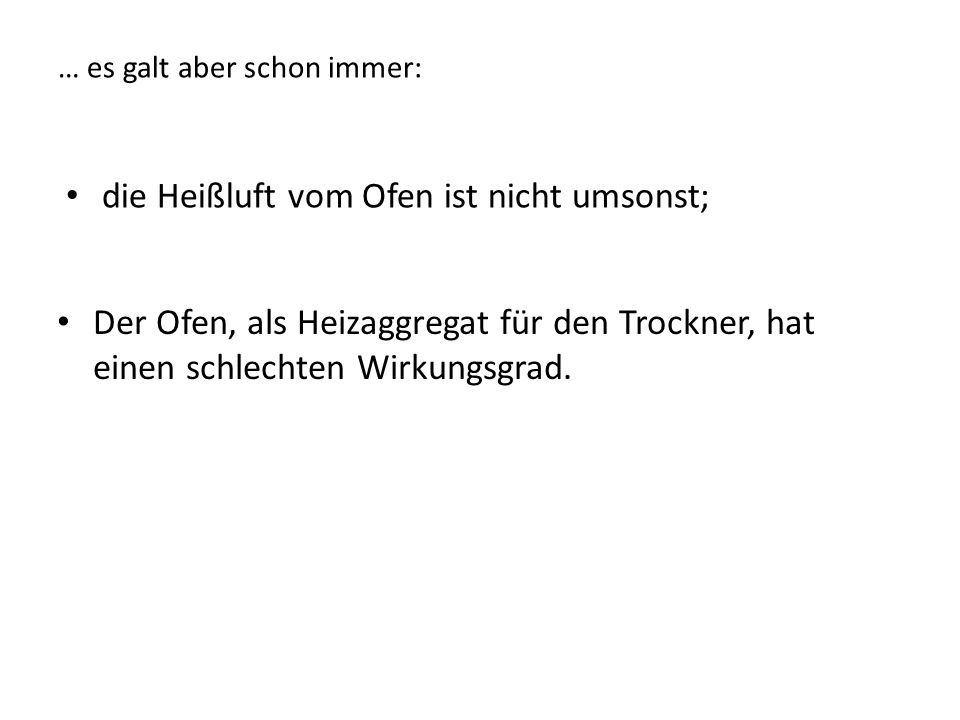

33 … es galt aber schon immer: die Heißluft vom Ofen ist nicht umsonst; Der Ofen, als Heizaggregat für den Trockner, hat einen schlechten Wirkungsgrad.

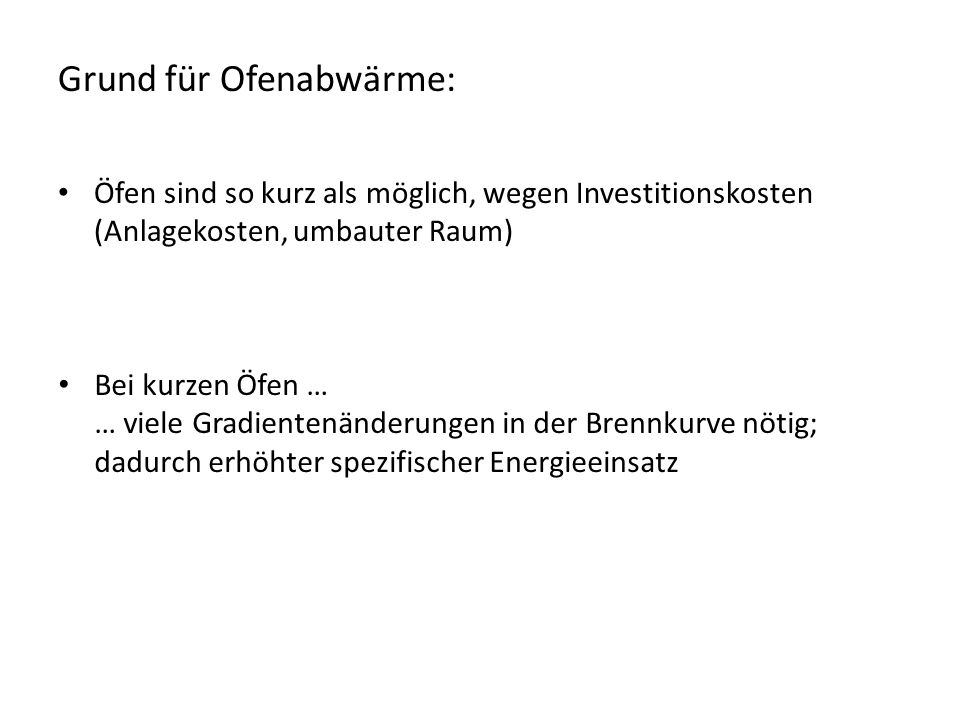

34 Grund für Ofenabwärme: Öfen sind so kurz als möglich, wegen Investitionskosten (Anlagekosten, umbauter Raum) Bei kurzen Öfen … … viele Gradientenänderungen in der Brennkurve nötig; dadurch erhöhter spezifischer Energieeinsatz

35 Brennkurven

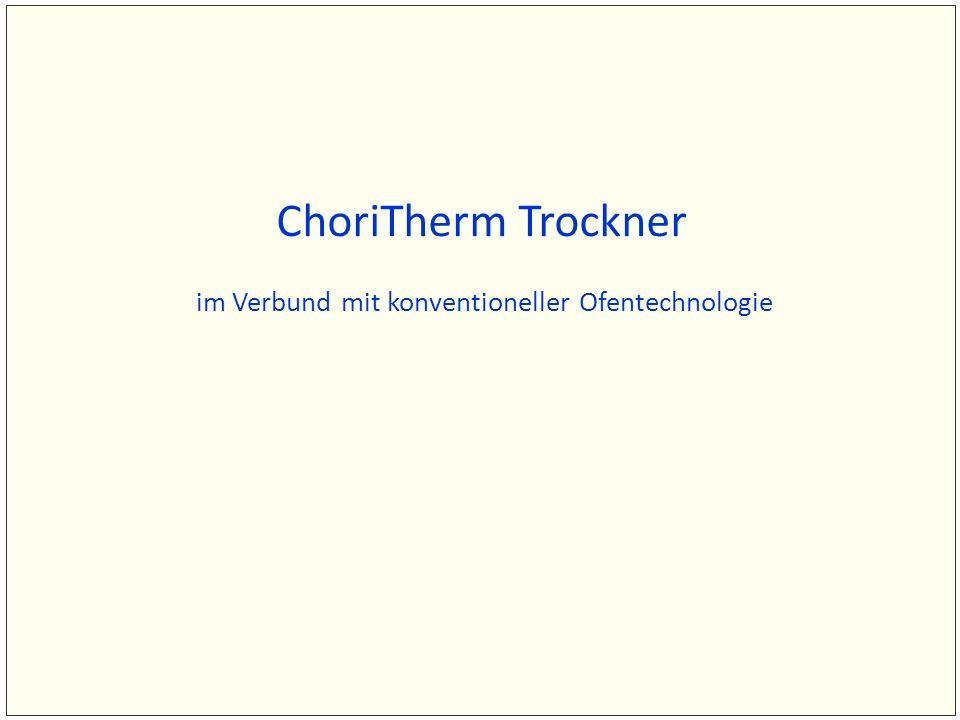

36 ChoriTherm Trockner im Verbund mit konventioneller Ofentechnologie

37 Wohin mit der TO-Abluft ?.Ziel: Ofen und Trockner thermisch entkoppeln Tunnelofen Verstromung mit OCR AMW - Rueckgewinng. G~G~ Fortluft - Entfeuchtung Frischwasser Waerme- speicher Vorheizung Zuluft Frischluft Anmachwasser Vorwaermer Misch- Kammer Durchlauf – oder Kammertrockner
