Gruppe 5 Projekt "Lesezeichen"

Präsentation zum Thema: "Gruppe 5 Projekt "Lesezeichen""—  Präsentation transkript:

1 Gruppe 5 Projekt "Lesezeichen"
Von Raphael, Christopher, Ahmet und Christopher

2 Inhaltsverzeichnis Einführung Erklärung, Grundplatte,
Schneidplatte + Führungsschienen, Zylinderstift, Stempelhalterplatte, Abstreiferplatte, Kopfplatte, Stempel Fertiges Werkzeug Kostenkalkulation Werkstoff Von Raphael, Christopher, Ahmet und Christopher

3 Grundplatte Durch die Konstruktion der Grundplatte ist es möglich, den Ausschuss vom „Lesezeichen“ zu trennen, zusätzlich bietet es sehr viel Stabilität.

4 Schneidplatte + Führungsschiene
Durch die besondere Konstruktion der Schneidplatte ist es möglich das Lesezeichen schnell herzustellen, durch die Hilfe von 2 Zylinderstiften die denn Streifen vor dem 2 Stempel zentrieren, so das ein perfektes Endprodukt entsteht

5 Zylinderstift Durch 2 Zylinderstifte auf der Schneidplatte wird das Blech vor dem 2. Stempel zentriert so, dass die gleiche Schneidlage immer gegeben ist.

6 Hier werden die Stempel in der Führung gehalten
Stempelhalterplatte Hier werden die Stempel in der Führung gehalten

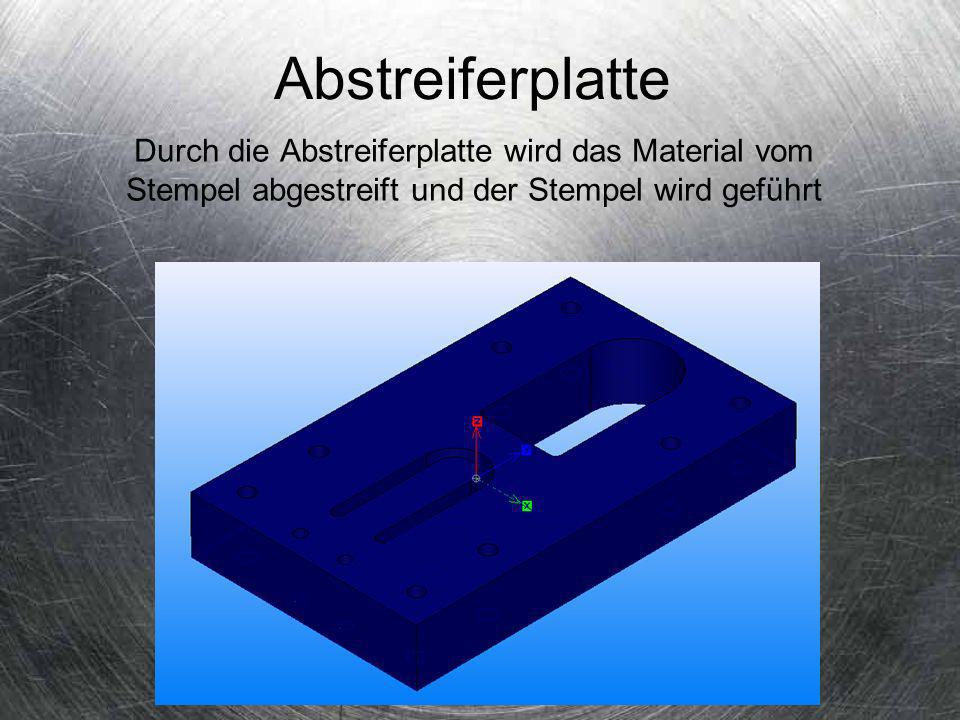

7 Abstreiferplatte Durch die Abstreiferplatte wird das Material vom Stempel abgestreift und der Stempel wird geführt

8 Kopfplatte Auf der Kopfplatte sitzt der Einspannzapfen, der durch die Verbindung mit der Presse die Stempel bewegt

9 Die Stempel schneiden aus dem Blech die gewünschte Material Form aus

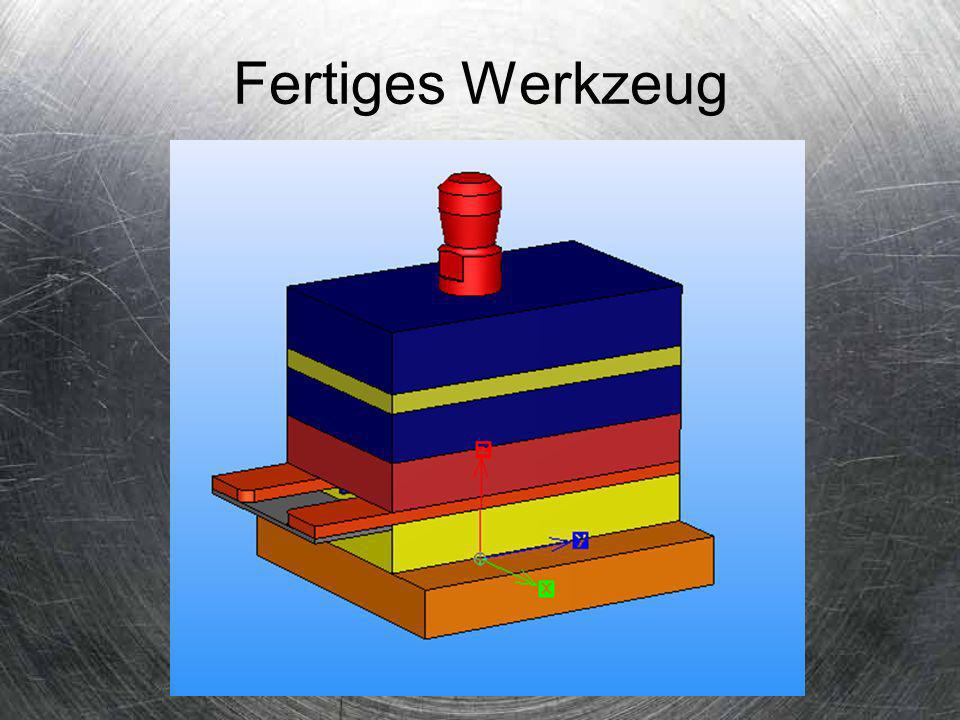

10 Fertiges Werkzeug

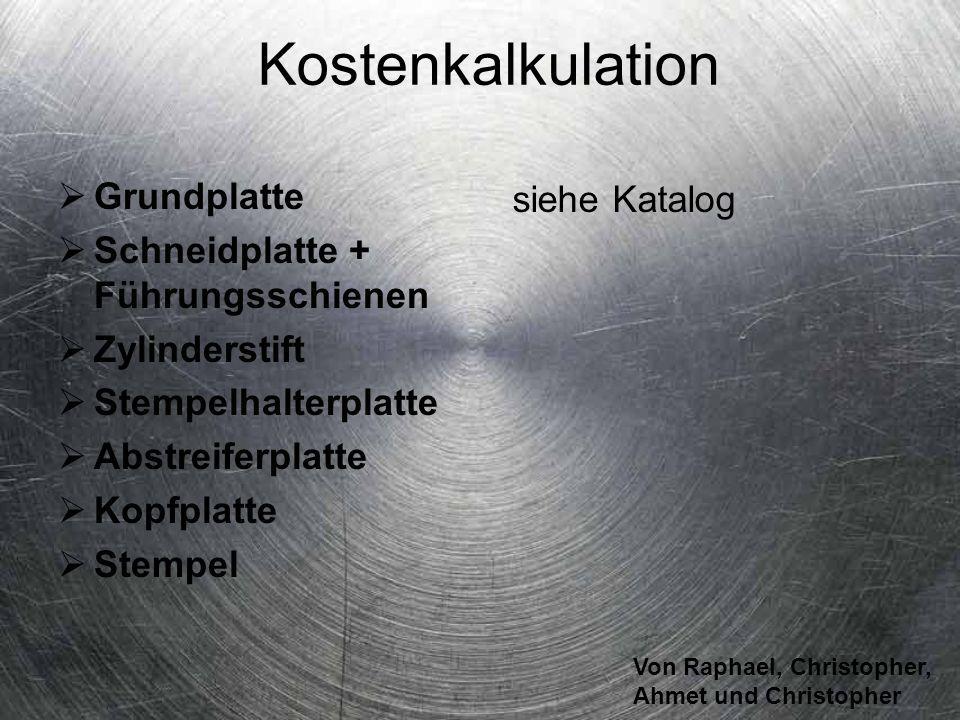

11 Kostenkalkulation Grundplatte siehe Katalog
Schneidplatte + Führungsschienen Zylinderstift Stempelhalterplatte Abstreiferplatte Kopfplatte Stempel siehe Katalog Von Raphael, Christopher, Ahmet und Christopher

12 Werkstoffe Druckplatte: Werkzeugstahl 12379
Kopfplatte, Grundplatte: St37 Stempel, Schneidplatte: Werkzeugstahl 12379 Stempelhalterplatte: St37 Führungsschiene, Abstreifplatte: St37 Von Raphael, Christopher, Ahmet und Christopher
