1 Christin, Lars, Felix, Schoheib und Tomislav

2 Inhaltsverzeichnis Technologie - Kenndaten für Werkstoffe - Werkstück - Wärmebehandlung - Pressenauswahl -Schneidkraft Kosten - Bestellliste - Materialkosten - Arbeitszeit - Konstruktion und Maschinenkosten Berechnung - Allgemeine Kostenübersicht Berechnung - Stegbreite - Randbreite - Breite des Streifens

3 Kenndaten und Werkstoffe: GrundplatteC45U unlegierte Kaltarbeitsstähle FührungsleisteC45U unlegierter Kaltarbeitsstahl FührungsplatteC45U unlegierter Kaltarbeitsstahl StempelplatteC45U unlegierter Kaltarbeitsstahl DeckplatteC45U unlegierter Kaltarbeitsstahl StempelkopfC45U unlegierter Kaltarbeitsstahl DruckplatteX155CrMoV12 Schnellarbeitsstahl SchnittplatteX155CrMoV12 Schnellarbeitsstahl Einspannzapfen E295

4 Wärmebehandlung Schneidplatte wird gehärtet Schneidstempel Anschließend werden die einzelnen Teile geschliffen.

5 Härtedaten für Schneidplatte Härtetemperatur 1050 – 1100°C Haltezeit 24 min AbschreckmittelWasser Anlasstemperatur450°C Anlasszeit 30 min Arbeitshärte in HRC58 +2

6 Härtedaten für Erodierblock Härtetemperatur1050…1100 C° Haltezeit240 min AbschreckmittelÖl Anlasstemperatur450C° Anlasszeit 120 min Arbeitshärte in HRC58 +2

7 Berechnung der Steg-Randbreite a= oben:1,6mm, unten:1,7mm e= 1,9mm

8 Material Kosten Werkstoffeinzelkosten 707,52 Werkstoffgemeinkosten 5%35,38 Fertigungslöhne 10Std x Maschinenkosten 8Std x Restgemeinkosten 200% der Fertigungslöhne170 Sonderwerkzeug ( Erodier Rolle)55 Herstellerkosten1532,90 12% Herstellerkosten183,95 Selbstkosten1716,85

9 i Gewinnzuschlag 10% der Selbstkosten171,69 Rohpreis1888,54 Provisionen 5% vom Verkaufspreis94,43 Verkaufspreis ohne MwSt1982,97 Verkaufspreis mit MwSt2359,74

10 Werkstück Werkstoff AlMg3 Fertigungstoleranz +/- 0.2mm

11 Schneidkraft

12 Flächenpressung Kleiner StempelGroßer Stempel

13 Pressenauswahl Eine Hydraulikpresse kann eine Kraft von bis zu kN aufbringen Neupreis 19239

14 Pressenauswahl Neupreis Die Exzenterpresse kann eine Kraft von kN aufbringen Auswahl für unsere Aufgabe

15 Schraubenauslegung 1.Die erste Zahl mit 100 multiplizieren 2.Mindestreckgrenze Die erste Zahl multipliziert mit der zweiten Zahl mal 10

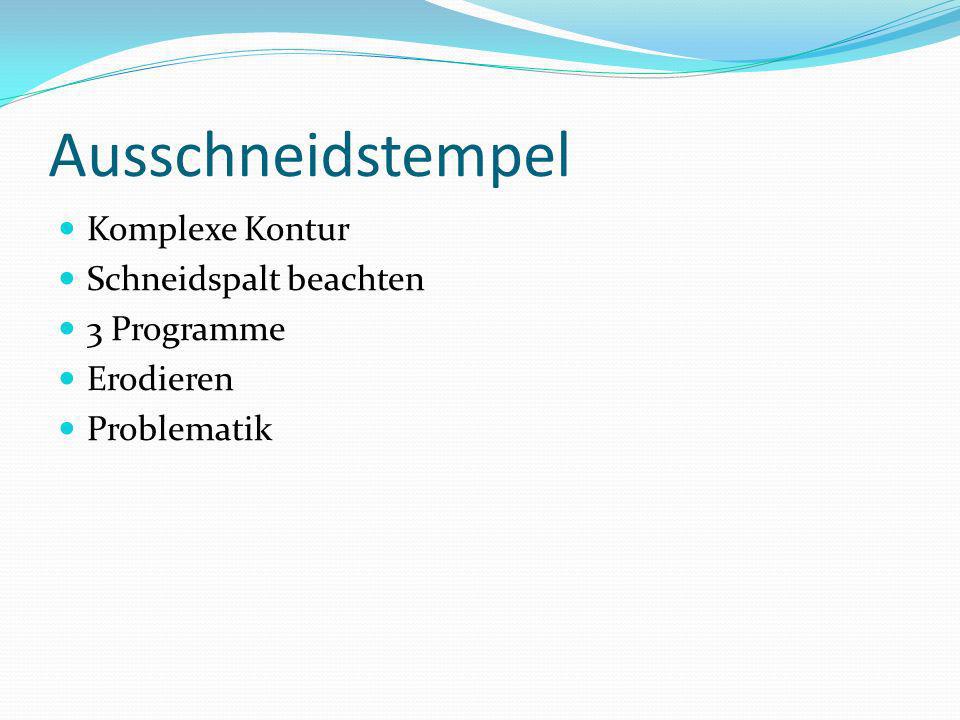

16 Ausschneidstempel Komplexe Kontur Schneidspalt beachten 3 Programme Erodieren Problematik

17 Programme 3 Stück Vorlauf Rücklauf Trennen

18 Problematik Richtiger Vorschub Drahtbruch Zeitplanung Programme

19 Qellenverzeichnis Tabellenbuch (Auflage 2008) Fachkundebuch Metalltechnik Internet( Lo-net2, Google, Wikipedia)

20 Ende Danke für ihre Aufmerksamkeit
