1 CNC – Technik Grundmodul Metalltechnik (2. Klasse) Laboratoriumsübungen [CNC-Drehen]

2 Grundlagen der CNC-Technik Das Koordinatensystem Hält man Daumen, Zeige- und Mittelfinger der rechten Hand senkrecht zueinander, so zeigen die Finger in die zugeordneten positiven Richtungen. Daumen =X-Achse Zeigefinger =Y-Achse Mittelfinger =Z-Achse Laboratoriumsübungen [CNC-Drehen] Z-Achse immer entlang der Hauptspindel!!!

3 Grundlagen der CNC-Technik Null- und Bezugspunkte X-Achse [X+] Z-Achse [Z+] Maschinennullpunkt Werkstücknullpunkt Referenzpunkt Werkzeugträgerbezugspunkt Laboratoriumsübungen [CNC-Drehen] Anschlagpunktpunkt

4 Grundlagen der CNC-Technik Adressbuchstaben X, Y, Z…Koordinatenachse G…Wegbedingungen M…Schaltbefehle / Maschinenfunktionen N…Satznummer (Number) F…Vorschub (Feed) S…Drehzahl oder Schnittgeschwindigkeit (Speed) T…Werkzeugnummer (Tool) D…Werkzeugkorrekturspeicher Laboratoriumsübungen [CNC-Drehen]

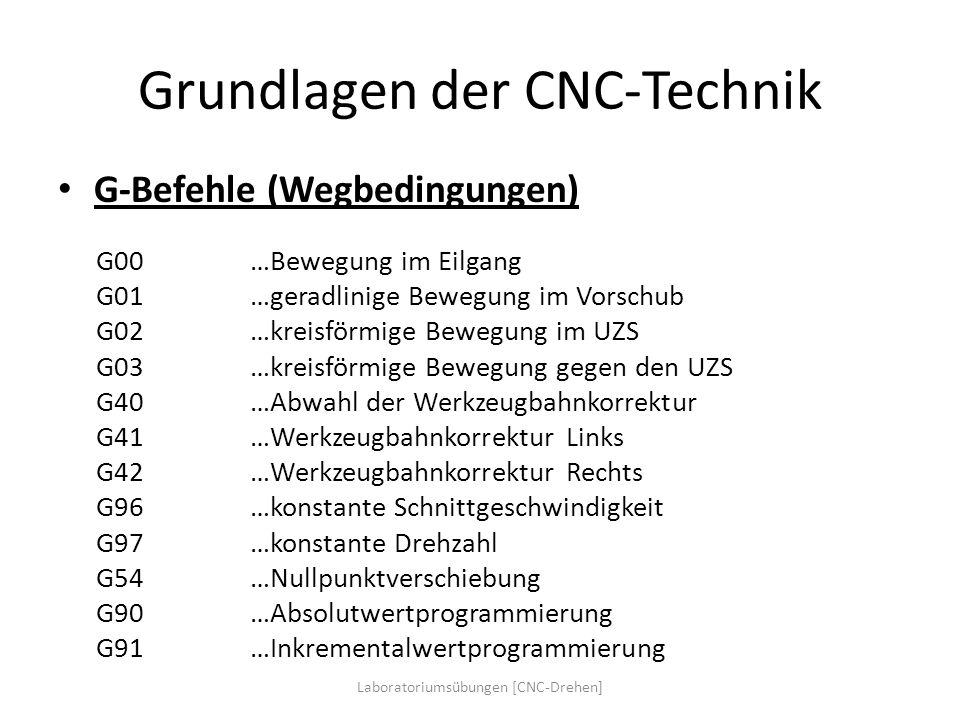

5 Grundlagen der CNC-Technik G-Befehle (Wegbedingungen) G00…Bewegung im Eilgang G01…geradlinige Bewegung im Vorschub G02…kreisförmige Bewegung im UZS G03…kreisförmige Bewegung gegen den UZS G40…Abwahl der Werkzeugbahnkorrektur G41…Werkzeugbahnkorrektur Links G42…Werkzeugbahnkorrektur Rechts G96…konstante Schnittgeschwindigkeit G97…konstante Drehzahl G54…Nullpunktverschiebung G90…Absolutwertprogrammierung G91…Inkrementalwertprogrammierung Laboratoriumsübungen [CNC-Drehen]

6 Grundlagen der CNC-Technik Laboratoriumsübungen [CNC-Drehen] M-Befehle (Maschinenfunktionen) M03…Spindel ein Rechtslauf (im UZS) M04…Spindel ein Linkslauf (gegen den UZS) M06…Werkzeugwechsel durchführen M08…Kühlmittel einschalten M09…Kühlmittel ausschalten M17…Unterprogramm Ende M30…Hauptprogramm Ende

7 Grundlagen der CNC-Technik Laboratoriumsübungen [CNC-Drehen] Steuerungsbezogene Befehle (Sinumerik) ANG…Geradeninterpolation mit Winkelangabe CHF…Einfügen einer Fase RND…Einfügen eines Radius TRANS…programmierbare Nullpunktverschiebung LIMS…Drehzahlbegrenzung CR…Kreisbewegung (Circle Radius)

8 Laboratoriumsübungen [CNC-Drehen]

9

10 Erstellen eines Hauptprogrammes Nullpunktverschiebung G54-G59 Der Weg vom Maschinennullpunkt bis zum Anschlagpunkt Laboratoriumsübungen [CNC-Drehen]

11 Erstellen eines Hauptprogrammes Trans Z Der Weg vom Anschlagpunkt bis zum Werkstücknullpunkt Laboratoriumsübungen [CNC-Drehen]

12 Erstellen eines Hauptprogrammes Werkzeugaufruf T4D1 – nun wird das Werkzeug welches sich auf der 4. Position im Werkzeugrevolver befindet, eingeschwenkt. Laboratoriumsübungen [CNC-Drehen] Vorm Durchführen des Werkzeug- wechsels unbedingt auf Sicherheits- abstand achten! Weit genug vom Werkstück wegfahren!

13 Erstellen eines Hauptprogrammes Schnittdaten N20 G96 S200F0.2 M04 N25 LIMS=3000 Laboratoriumsübungen [CNC-Drehen] G96… konst. Schnittgeschwindigkeit [S=m/min] G97… konst. Spindeldrehzahl [S=U/min] Spindeldrehzahlbegrenzung von 3000 U/min Drehen [mm/U] Fräsen [mm/min]

14 Erstellen eines Hauptprogrammes Abspanzyclus CYCLE95 Mit dem Abspanzyclus wird eine Kontur bearbeitet, die in einem Unterprogramm abgespeichert ist. Die Kontur kann aussen oder innen, längs oder plan bearbeitet werden. Die Kontur kann geschruppt, geschlichtet oder komplett bearbeitet werden. Werkzeugposition vor dem Zyclus: Die letzte Position vor dem Zyclusaufruf muss mit G40 angefahren werden. Außenbearbeitung: Das Werkzeug muss vor dem Zyclusaufruf außerhalb des größten Durchmessers im Konturunterprogramm stehen! Innenbearbeitung: Das Werkzeug muss vor dem Zyclusaufruf innerhalb des kleinsten Durchmessers im Konturunterprogramm stehen! Laboratoriumsübungen [CNC-Drehen]

15 Erstellen eines Hauptprogrammes Abspanzyclus CYCLE95 Laboratoriumsübungen [CNC-Drehen]

16 Erstellen eines Hauptprogrammes Abspanzyclus CYCLE95 Laboratoriumsübungen [CNC-Drehen]

17 Erstellen eines Hauptprogrammes 3D-View Laboratoriumsübungen [CNC-Drehen]

18 Übung 1: Schachfigur König Laboratoriumsübungen [CNC-Drehen]

19 Übung 2: Wellenansatz07 Laboratoriumsübungen [CNC-Drehen]

20 Erstellen eines Hauptprogrammes Schneidenradiuskorrektur SRK Konturabweichung ohne Radiuskorrektur Laboratoriumsübungen [CNC-Drehen]

21 Erstellen eines Hauptprogrammes Schneidenradiuskorrektur SRK G41… Schneidenradiuskorrektur Links G42… Schneidenradiuskorrektur Rechts Laboratoriumsübungen [CNC-Drehen]
