1 NKL GmbH Birkichstraße 15 D Wolpertshausen tel: / fax: / mail: web: Induktive Bauelemente Entstörfilter Entstörfilter EMV-Meßlabor EMV-Meßlabor Bauteileübersicht-Produktschulung

2 Übersicht Bauteile Ringkerndrosseln (Längsdrosseln, Mehrfachdrosseln) Ringkerndrosseln (Längsdrosseln, Mehrfachdrosseln) Funk-Entstörfilter (ein- /mehrphasig) Funk-Entstörfilter (ein- /mehrphasig) Entstörmaterial (Klappferrite, Rohrkerne, etc.) Entstörmaterial (Klappferrite, Rohrkerne, etc.) Sonderbauformen (Stabkerndrossel als Längsdrossel Sonderbauformen (Stabkerndrossel als Längsdrossel ETD-Kerndrossel als Längsdrossel & Übertrager ETD-Kerndrossel als Längsdrossel & Übertrager Pot-Cores als Längsdrossel) Pot-Cores als Längsdrossel) Gehäusebauformen (Kunststoffgehäuse, Metallgehäuse) Gehäusebauformen (Kunststoffgehäuse, Metallgehäuse)

3 Übersicht Bauteile Ringkerndrosseln Materialien -Verwendungsarten Längsdrosseln - Materialien: D: Fe-Pulver µi-55, für Speicherdrossel bei Arbeitsfrequenzen KHz F: Fe-Pulver µi-85, für Netz-Entstördrosseln ( Hz) bei symmetrischen Störungen bis ca. 1MHz MS: FeSiAl-Pulver µi-60/125, für PFC-/Speicherdrosseln (rel. geringe Kernverluste) MP: NiFeMo-Pulver µi-60/125, für PFC-/Speicherdrosseln (sehr geringe Kernverluste) Zusätzlich gibt es noch weitere Materialien: A: Fe-Pulver µi-10, für HF-Resonanzdrosseln C: Fe-Pulver µi-35, für lineare Speicherdrosseln K: Fe-Pulver µi-75, für lowcost Speicherdrosseln L: Fe-Pulver µi-55, für Speicherdrosseln bis 200°C M: Fe-Pulver µi-55, für lowcost Speicherdrosseln HF: NiFe-Pulver µi-60/125, für Speicherdrosseln/Trafos BB: Fe-Band µi-ca.1.000, für Wandler/Trafos Mehrfachdrosseln - Materialien: U: NiZn-Ferrit µi-850, für Drosseln bei asym. Störungen >ca. 10MHz X: MnZn-Ferrit µi-6.000, für Drosseln bei asym. Störungen

4 Übersicht Bauteile Funk-Entstörfilter -Verwendungsarten Verwendung: zur Netz-Entstörung (Schutz des Gerätes) oder/und Geräte-Entstörung (Schutz des Netzes) bei 1-stufigen Filtern: -Aufbau aus Kondensatoren und stromkompensierter Drossel bei 2-stufigen Filtern: -Aufbau aus Kondensatoren, stromkompensierter Drossel und Längsdrosseln die Kondensatoren werden zwischen Phasen (=>X-Cs, L-L / L-N) und zwischen Phase und PE (=>Y-Cs, L-PE, N-PE) geschaltet Zusätzlich gibt es noch weitere Anwendungen: Datenleitungsfilter Sinusfílter Motorfilter Anschlußarten: 4.8mm oder 6.3mm Flachstecker (bis 16A) Wago236 Klemme mit Käfigzugfeder (bis 16A) Phönix VDFK-Schraubklemme (bis 50A) Litzenanschluß mit/ohne Flachsteckhülse (bis 16/20A)

5 Übersicht Bauteile Funk-Entstörmaterial Verwendung für einfache EMV-Probleme: Klappferrite Rohrkerne Ringkerne Kondensatoren Kondensatorkombinationen Varistoren RC-Glieder

6 Übersicht Bauteile Sonderbauformen Induktivitäten für spezielle Anwendungen: Stabkerndrosseln zur Entstörung (Ferrit) ETD-Kern-Drosseln als Speicherdrosseln und Übertrager (Ferrit) E-Kern-Drosseln als Übertrager (Ferrit) Pot-Core-Drosseln als Speicherdrosseln (Fe-Pulver) Anschlußarten: verzinnte Drahtenden Lötstifte Kabelschuhe

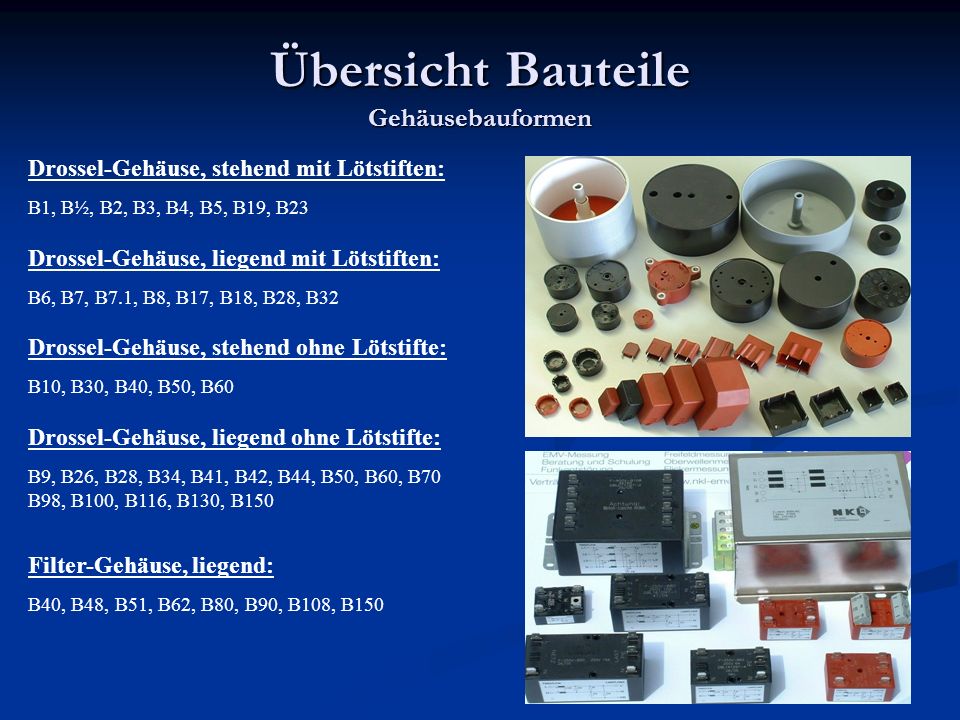

7 Übersicht Bauteile Gehäusebauformen Drossel-Gehäuse, stehend mit Lötstiften: B1, B½, B2, B3, B4, B5, B19, B23 Drossel-Gehäuse, liegend mit Lötstiften: B6, B7, B7.1, B8, B17, B18, B28, B32 Drossel-Gehäuse, stehend ohne Lötstifte: B10, B30, B40, B50, B60 Drossel-Gehäuse, liegend ohne Lötstifte: B9, B26, B28, B34, B41, B42, B44, B50, B60, B70 B98, B100, B116, B130, B150 Filter-Gehäuse, liegend: B40, B48, B51, B62, B80, B90, B108, B150

8 NKL GmbH Vielen Dank für Ihre Aufmerksamkeit Induktive Bauelemente Entstörfilter Entstörfilter EMV-Meßlabor EMV-Meßlabor
