1 1 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 1 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Prozess Umformzylinder mit innen liegendem Dornzylinder 2Segmentspannzange 3Umformwerkzeug (Matrize) 4Innenwerkzeug (Dorn) 5Werkstück 1 3 Axialumformung

2 2 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 2 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Axialumformung Erzeugung einer Außenverzahnung an einem Rohr

3 3 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 3 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Erzeugung einer Innenverzahnung an einem Rohr Axialumformung

4 4 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 4 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH FEM-Spannungsanalyse: Rot:Zug Blau:Druck Axialumformung

5 5 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 5 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Realisierbare Werkstückformen: Reduzieren/Einziehen Aufweiten Profilformen Axialumformung

6 6 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 6 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Balgstauchen Verzahnen (Innen und außen) Aufstauchen Realisierbare Werkstückformen: Axialumformung

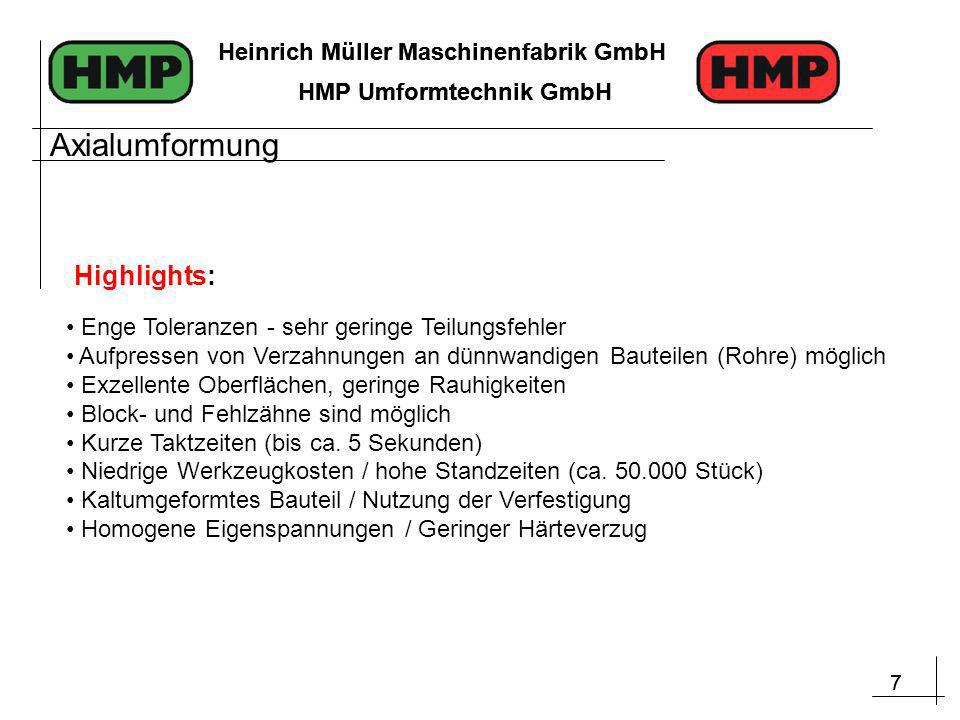

7 7 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 7 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Enge Toleranzen - sehr geringe Teilungsfehler Aufpressen von Verzahnungen an dünnwandigen Bauteilen (Rohre) möglich Exzellente Oberflächen, geringe Rauhigkeiten Block- und Fehlzähne sind möglich Kurze Taktzeiten (bis ca. 5 Sekunden) Niedrige Werkzeugkosten / hohe Standzeiten (ca Stück) Kaltumgeformtes Bauteil / Nutzung der Verfestigung Homogene Eigenspannungen / Geringer Härteverzug Highlights: Axialumformung

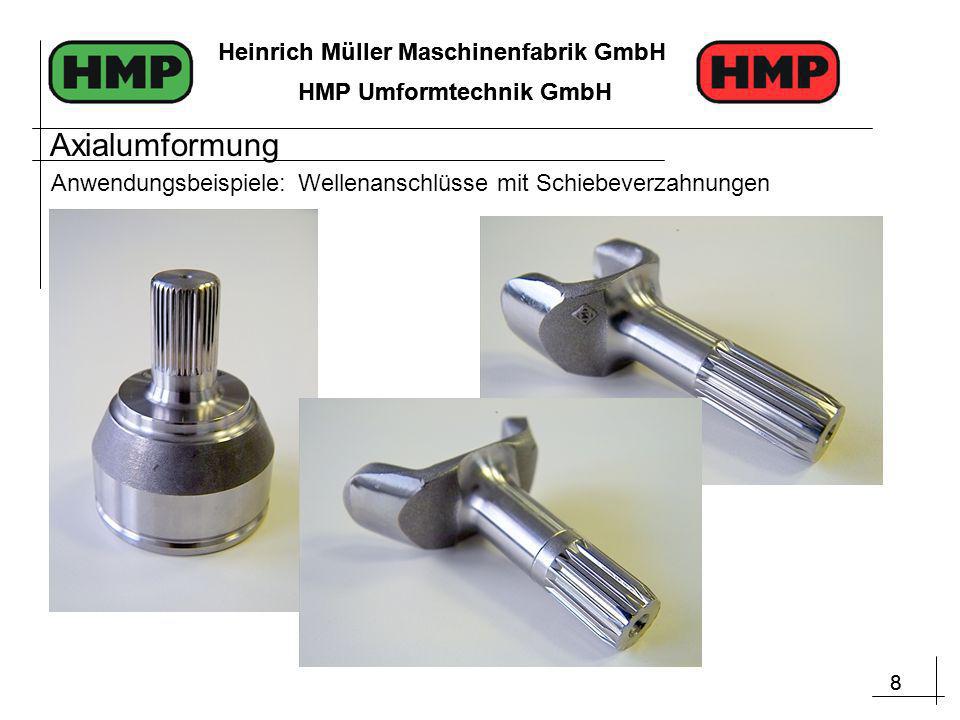

8 8 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 8 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Anwendungsbeispiele: Wellenanschlüsse mit Schiebeverzahnungen Axialumformung

9 9 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 9 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Anwendungsbeispiele: Wellenanschlüsse mit Schiebeverzahnungen Axialumformung

10 10 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 10 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Anwendungsbeispiele: Wellenanschlüsse mit Schiebeverzahnungen Axialumformung

11 11 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 11 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Anwendungsbeispiele: Schiebeverzahnungen als Linearführung Axialumformung

12 12 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 12 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Anwendungsbeispiele: Aufweiten und Einziehen Axialumformung

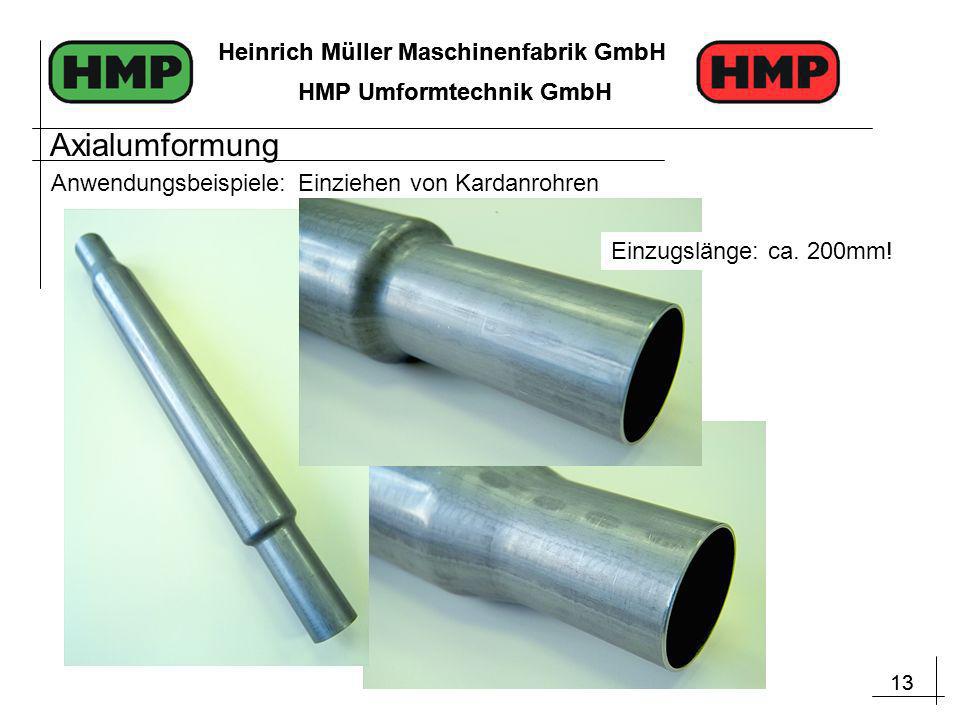

13 13 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 13 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Anwendungsbeispiele: Einziehen von Kardanrohren Einzugslänge: ca. 200mm! Axialumformung

14 14 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 14 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Maschinenprogramm: Presskraft:bis kN Bearbeitbare Rohrdurchmesser: bis 200 mm Umformhub:bis mm Umformgeschwindigkeiten:bis 50 mm/s Antriebsleistung:bis 100 kW Basismaschine ohne Vorschub- und Handhabungseinrichtung Axialumformung

15 15 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 15 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Verkettung: Die modulare Bauweise erlaubt die Verkettung mehrerer Maschinen zu einer Transferanlage. Auf einer solchen Anlage sind unterschiedliche Fertigungsprozesse kombinierbar Axialumformung

16 16 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 16 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Taktzeit: Hochgeschwindigkeits- Impulsumformmaschine für Lenkungsteile Taktzeit: 7 Sekunden! Axialumformung

17 17 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 17 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Mehrere aufeinanderfolgende Bearbeitungen ohne Umspannen möglich Werkzeugwechsler: Axialumformung

18 18 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH 18 Heinrich Müller Maschinenfabrik GmbH HMP Umformtechnik GmbH Vielen Dank für Ihre Aufmerksamkeit Besuchen Sie uns persönlich, informieren Sie sich weiter unter Axialumformung
