1 Der Schutzleiter

2 Inhalt Wirkungsweise des Schutzleiters Grenzwerte für Ströme über den Körper

3 Stecker und Steckdosen mit Schutzkontakt (Schuko) Schutzkontakt

4 Stecker und zweiadriges Kabel mit Schutzkontakt Braun und Blau für Phase und Null-Leiter sind vertauschbar! Blau kann – wie braun – mit der Phase belegt sein. Für das Erdpotential reserviert ist nur Gelb-grün Schutzkontakt Phase Null- Leiter Phase Null- Leiter

5 Anschluss eines Geräts mit Schutzleiter Kraftwerk, Umspannung auf 380 kV gegen Erdpotential Örtliches Elektrizitätswerk, Umspannung auf 230 V gegen Erdpotential Erdleitung im Haus Ordnungsgemäß: Strom fließt über den Nulleiter zum Elektrizitätswerk zurück

6 (1) Normalbetrieb Strom fließt über die Phase zum Gerät und über den Nulleiter zurück Mit Schutzleiter Sicherung

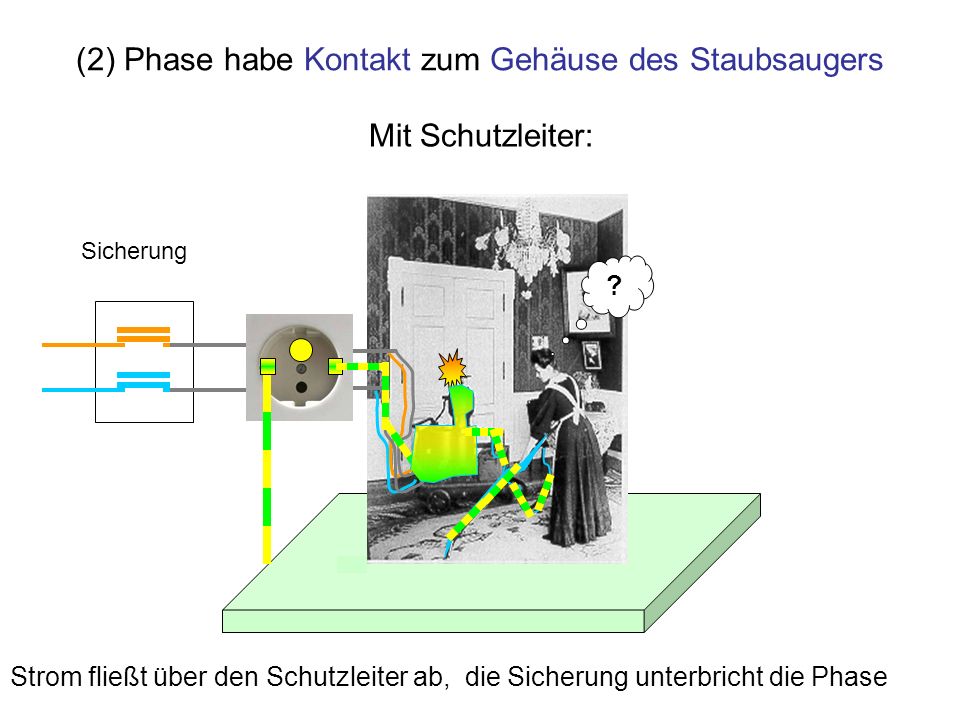

7 (2) Phase habe Kontakt zum Gehäuse des Staubsaugers ? Strom fließt über den Schutzleiter ab, die Sicherung unterbricht die Phase Mit Schutzleiter: Sicherung

8 (3) Phase habe Kontakt zum Gehäuse des Staubsaugers Ohne Schutzleiter: Sicherung Oha ! Aua ! Nein ! Strom fließt über den Menschen zur Erde, die Sicherung unterbricht nicht

9 Über den Körper fließender Strom Gesundheitliche Wirkung Maximal zulässige Spannung 20 mA Gerade noch zulässig 66 V 65 mA Lebensgefahr evtl. Dauerschäden, z. B. Herz- Rhythmus Störungen 215 V >100 mATödlich 330 V Maximal zulässige Spannung am Menschen, berechnet mit einem mittleren Widerstand von 3300

10 Zusammenfassung Der Schutzleiter verhindert Stromfluss über den Körper im Fall eines Kontakts der Phase mit dem Gehäuse Die Farbe des Schutzleiters ist gelb-grün, diese Leitung darf keinesfalls zur Stromführung verwendet werden

11 finis ? Strom fließt über den Schutzleiter abStrom fließt über den Menschen ab Mit Schutzleiter:Ohne Schutzleiter:
