1 Physikreferat über Drehstrom Namensgebung: Drehfeld im E-motor

2 3 Wechselströme mit Phasendifferenz 120° Summe der Ströme = 0

3 Öffentliche Stromversorgung rot: L1blau: L2grün: L3

4 Einphasenwechselstrom U(einphasig)=U(dreiphasig)/(2*cos30°) Drei Phasen werden getrennt Einzelner Wechselstrom 230V=400V/sqrt3 50% Materialersparnis

5 Sternschaltung z.B. Elektroofen U=230V L1 L2 L3 N

6 U=400VU=400V/(2*cos30°)=230V Dreiecksschaltung und Sternschaltung

7

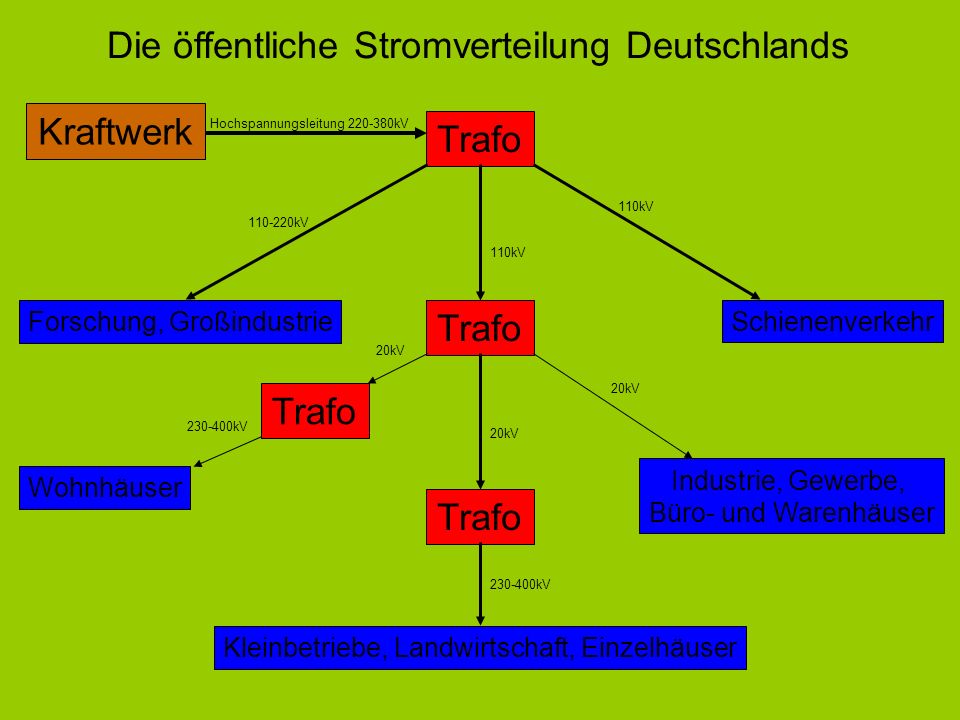

8 Die öffentliche Stromverteilung Deutschlands Kraftwerk Hochspannungsleitung kV Trafo Forschung, Großindustrie kV Schienenverkehr 110kV Trafo 110kV Industrie, Gewerbe, Büro- und Warenhäuser 20kV Wohnhäuser 20kV Trafo kV Trafo 20kV Kleinbetriebe, Landwirtschaft, Einzelhäuser kV

9 Lieferung des Energiebedarfs Grundbedarf aus Braun-, Steinkohle-, und Kernkraftwerken Mittellast vor allem aus Steinkohlekraftwerken Spitzenlast aus Pumpspeicher und Gasturbinenkraftwerke
