1 Reliefprojekt Schweiz Ein Entwicklungsprojekt der Linth-Escher-Stiftung sehen hören fühlen © renebrandenberger Weiter mit Enter

2 Von der Idee Zum Prototypen Zur Musteranlage Wo stehen wir jetzt ? Welche Chancen bieten sich ?

3 Projekt Glarus und Umgebung Prototyp Anlage 2007

4 Projekt Glarus und Umgebung Prototyp Anlage 2007

5 Projekt Glarus und Umgebung Prototyp Anlage 2007 Standort Freulerpalast Näfels April bis November 2007 Ausstellung: 200 Jahre Linthwerk

6 Das Linth-Escher-Auditorium am Escherkanal in Mollis Neuer Standort der ersten Anlage eines interaktiven Reliefs

7 Das Linth-Escher-Auditorium Vortragsraum mit audiovisuellen Einrichtungen

8 Das Linth-Escher-Auditorium Vortragsraum mit audiovisuellen Einrichtungen

9 Das Linth-Escher-Auditorium Standort der Prototyp Anlage

10 Die Herstellung detailgetreuer Geländereliefs mit einem Roboter Basisdaten: Höhenmodell Swisstopo DHM25 Höhenmodell Mappuls DHM10 Ausführung:

11

12

13 Die Matrize der Zentralschweiz ist für die Musteranlage nach 20 Tagen Roboterarbeit fertig

14 Herstellung einer Silikonform ab der Matrize für den Guss eines transparenten Reliefs in Epoxidharz

15 Die Musteranlage Zentralschweiz Massstab 1 : (nicht überhöht) Standort: Museum Gletschergarten Sponsoring: Familien Vontobel-Stiftung Zürich Centralschweizerische Kraftwerke AG Luzern Krankenkasse Concordia Luzern

16 Entwurf der Musteranlage

17

18

19

20 Schrifttafel zum Reliefprojekt Zentralschweiz Musteranlage im Museum Gletscher- garten in Luzern

21 Optimierung der Arbeitsprozesse - Erhöhung der Fräsgenauigkeit durch Veränderung des Vorschubs beim Schlichten am Beispiel Gotthard - Fräsen in Methacryl (Plexiglas) am Beispiel Fricktal - Verbesserung der Oberflächenbehandlung durch Sandstrahlen mit verschiedenen Körnungen - Einsatz einer Fresnellinse zur Reduktion des Hot-Spots

22 Erhöhung der Fräsgenauigkeit durch Veränderung des Vorschubs beim Schlichten am Beispiel Gotthard Videoclip startet automatisch

23 Fräsen in Methacryl (Plexiglas) am Beispiel Fricktal Videoclip startet automatisch

24 Verbesserung der Oberfläche durch Sandstrahlen mit verschiedenen Körnungen

25 Einsatz einer Fresnellinse zur Reduktion des Hot-Spots bei der Rückprojektion

26 Welche Möglichkeiten bieten interaktive Reliefs ? Wo stehen wir mit der Entwicklung heute ? InformationenBesucherzentren, Messen, Tourismus BildungSchulen, Museen ForschungUniversitäten, öffentliche Hand, Bauvorhaben, Zonen, Gefahrenkarten Public relationszur Vermittlung spezifischer und komplexer Sachverhalte, Firmen, Dienstleistungen Für die audiovisuelle Darstellung auf dem Relief sind besonders entwicklungsgeschichtliche Themen, Standorte, Gebietszonen und Höhenmodelle geeignet. Es folgen einige Beispiele wo interaktive Reliefs präsentiert wurden

27 Projekt Glarus2011 Linth-Escher-Auditorium Präsentation Relief Zentralschweiz 2007

28 Projekt Glarus2011

29 Nacht der Technik Zürcher Hochschule für angewandte Wissenschaften 2008

30 Nacht der Technik Winterthur 2008

31

32 Wassertage Samedan 2008

33 Videoclip startet automatisch

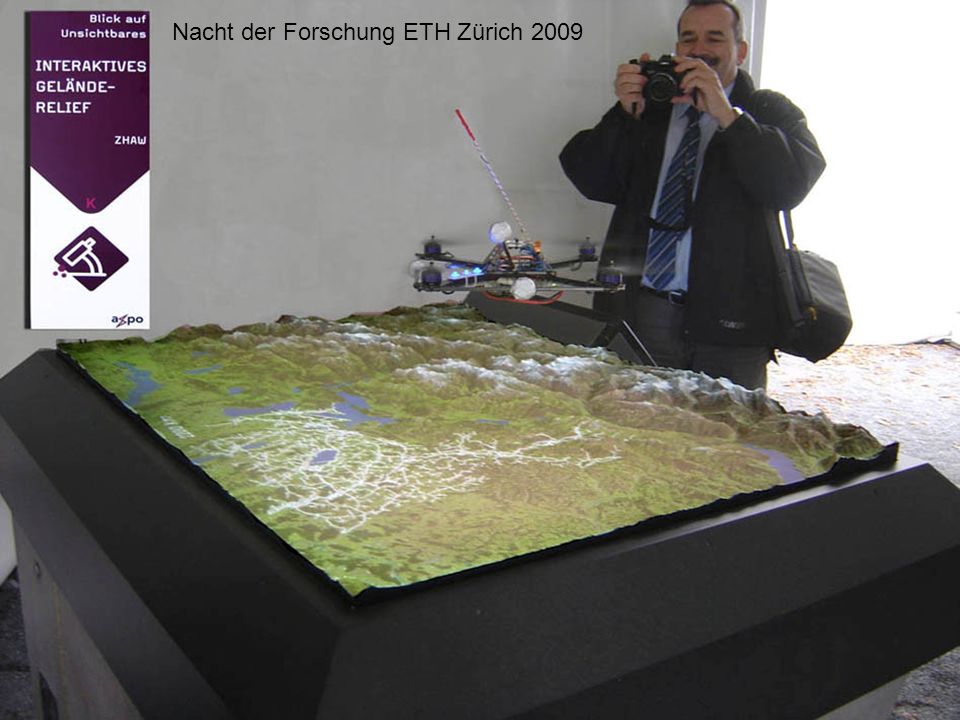

34 Nacht der Forschung ETH Zürich 2009

35 Videoclip startet automatisch

36 Projekt Glarus2011 Besucherzentrum der CKW in Rathausen

37 Projekt Glarus2011 Besucherzentrum der CKW in Rathausen Thomas Knüsel stellt das interaktive Relief der CKW vor Videoclip startet automatisch

38 Projekt Glarus2011 Technologiezentrum Linth in Ziegelbrücke 2010

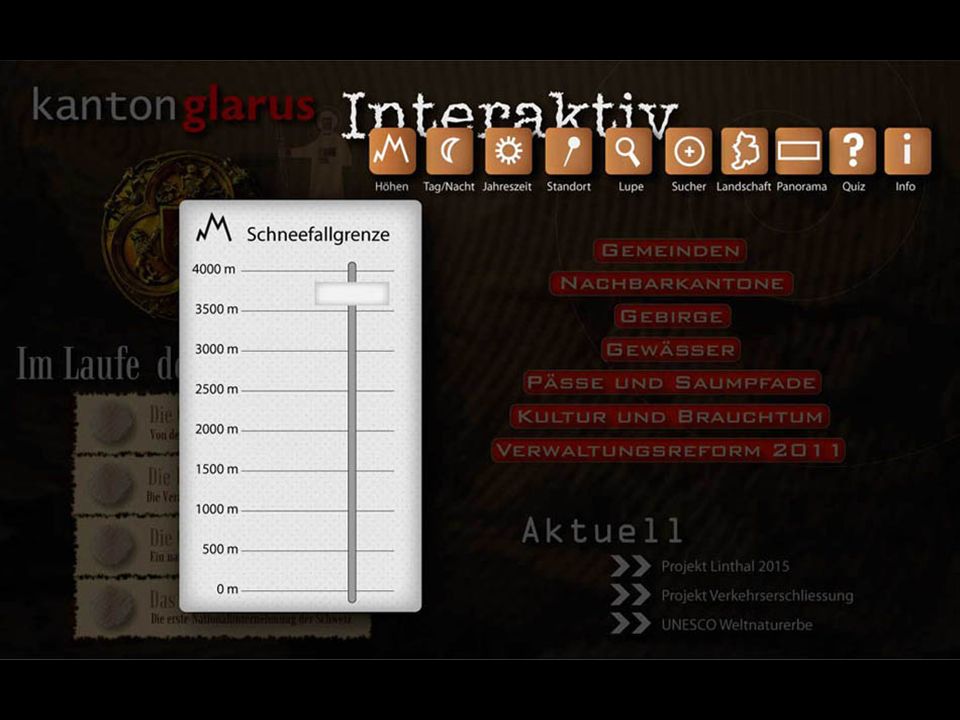

39 Projekt Glarus2011 Aus aktuellem Anlass der Gemeindestrukturreform des Kantons Glarus konnte die Arbeitsgruppe der Linth-Escher-Stiftung ein weiteres Projekt unter dem Titel Glarus2011 realisieren. Diese Anlage wurde am 21. April 2010 im Rathaus übergeben und dem Publikum vorgestellt. Unterstützt wurde dieses Projekt von der Regierung des Kantons Glarus und der Gemeinden Linthal, Näfels, Schwanden, Netstal, Luchsingen, Ennenda und Riedern. Weitere Mittel erhielten wir von privater Seite und von der Stiftung für wissenschaftliche Forschung Zürich. Im folgenden sehen Sie die Anlage im Rathaus Glarus sowie die einzelnen Layer des Touchpanels zur Bedienung der Anlage.

40 Testphase Glarus 2011

41 Testphase Glarus 2011

42 Standort Rathaus Glarus Interaktives Relief Glarus 2011

43

44

45

46

47

48

49

50

51

52

53 Projekt ganze Schweiz Schweiz interaktiv Pressebericht Projekt Glarus2011

54 Projekt ganze Schweiz Schweiz interaktiv Die sehr gute Aufnahme dieser neuartigen interaktiven und multimedialen Präsentationsform eines Geländereliefs beim Publikum veranlasst die Arbeitsgruppe Schweiz interaktiv der Linth-Escher-Stiftung als nächstes ein Relief der ganzen Schweiz zu entwerfen und als Prototyp zu bauen. Zu diesem Zweck suchen wir Sponsoren, die sich als Partner an diesem anspruchsvollen und zukunftsorientierten Projekt beteiligen.

55 © renebrandenberger

56 Resumé Das Projekt Schweiz interaktiv stellt die Schweiz im Massstab von 1 : dar und das Relief hat eine Grösse von 120 x 180 cm. Das Relief wird mit einem Faktor 1 : 1.75 überhöht. Vorgesehener Standort für die Anlage wird das Verkehrshaus der Schweiz in Luzern sein. Die darzustellenden Inhalte umfassen in erster Linie alle entwicklungs- geschichtlichen Gegebenheiten der Schweiz, die Topografie und die geografischen Standorte. Alle Beiträge werden in die vier Landessprachen und ins Englische übersetzt. Für den Inhalt dieses Exposé verantwortlich: René Brandenberger, Leiter des Projektteams Schweiz interaktiv Kontakt: Linth-Escher-Stiftung, Kanalstrasse 10, CH-8753 Mollis
