Geländepraktikum Bodenphysik 2003 TDRsTensiometer Instantaneous Profile Experiment.

Ähnliche Präsentationen


Präsentation zum Thema: "Geländepraktikum Bodenphysik 2003 TDRsTensiometer Instantaneous Profile Experiment."—  Präsentation transkript:

1 Geländepraktikum Bodenphysik 2003 TDRsTensiometer Instantaneous Profile Experiment

2 Gliederung Versuchsbeschreibung Messdaten (Wassergehalte, Matrixpotentiale) Klassische Auswertung Inverse Simulation

3 Standort FAL

4 Infiltration

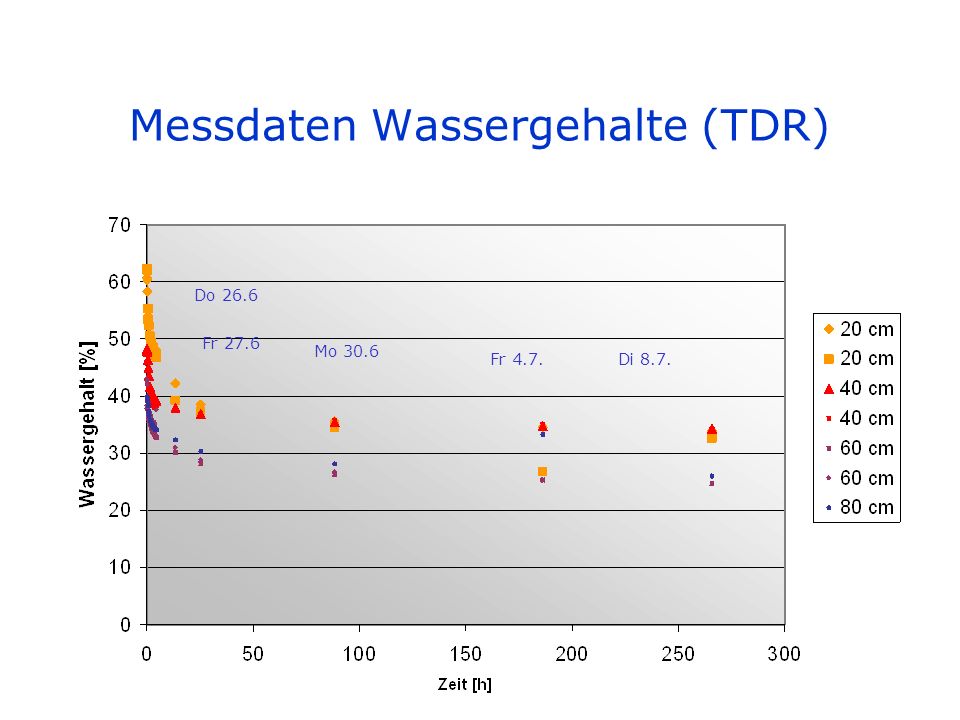

5 Messdaten Wassergehalte (TDR) Do 26.6 Fr 27.6 Mo 30.6 Fr 4.7.Di 8.7.

6 Messdaten Matrixpotential

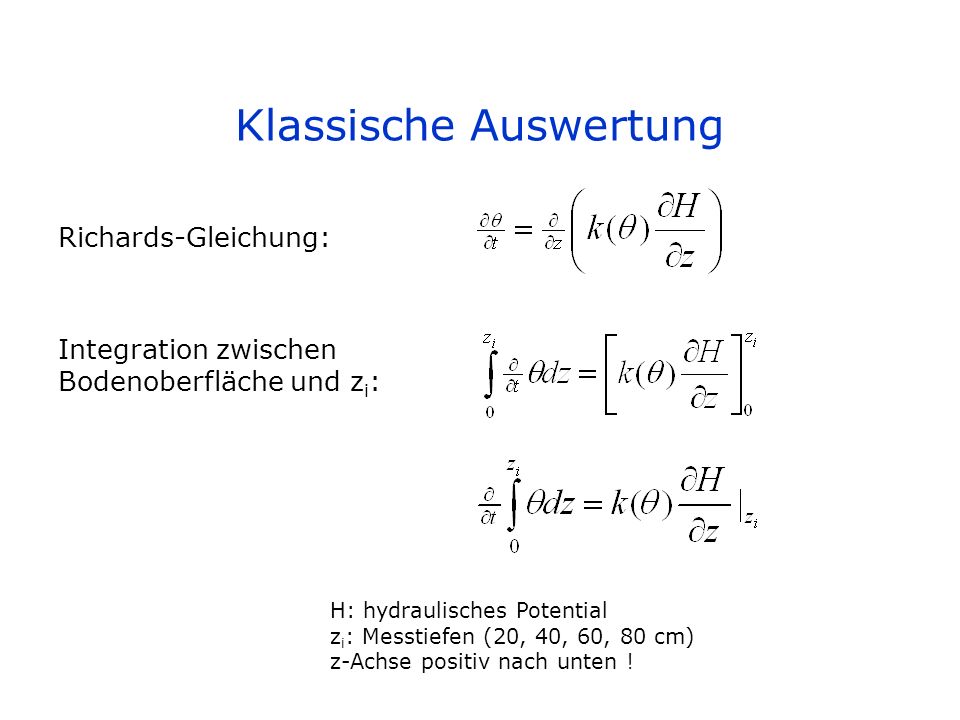

7 Klassische Auswertung H: hydraulisches Potential z i : Messtiefen (20, 40, 60, 80 cm) z-Achse positiv nach unten ! Richards-Gleichung: Integration zwischen Bodenoberfläche und z i :

8 1. Bestimmung von.

9 Messdaten Wassergehalte Do 26.6 Fr 27.6 Mo 30.6 Fr 4.7.Di 8.7.

10 Wassergehalte

11

12 Wassergehaltsprofile Integration zwischen 0 und z i zwischen Bodenoberfläche und z i gespeicherter Wassergehalt.

13 Wassergehaltsprofile z.B. z = 40 cm t = 256 h Integration zwischen 0 und z i zwischen Bodenoberfläche und z i gespeicherter Wassergehalt.

14 Wasserspeicherung im Profil Für ausgewählte Zeiten werden Ableitungen gebildet.

15 2. Bestimmung von.

16 Hydraulisches Potential Hydraulisches Potential: H = z+

17 Hydraulisches Potential: angepasste Kurven

18 Hydraulisches Potential: Tiefenprofile Ableitung nach der Tiefe liefert hydraulischen Gradienten.

19 Ergebnisse: ungesättigte hydraulische Leitfähigkeit

20

21

22 Ks [cm d- 1 ]alphanTheta r 20 cm cm cm cm

23 Retentionskurve

24

25 Ks [cm d- 1 ]alphanTheta r 20 cm cm cm cm

26 Ergebnisse Inverse Simulation

27 Non-linear least-squares analysis: final results ================================================ 95% Confidence limits Variable Value S.E.Coeff. Lower Upper WCR.78000E WCS.45000E ALPHA.36000E N.15600E CONDS.65000E Inverse Solution Information

28 Hydraulic Properties: Theta vs. h

29 Hydraulic Properties: K vs. Theta

30 Hydraulic Properties: K vs. h

31 Ks [cm d- 1 ]alphanTheta r Klassische Auswertung Inverse Simulation Vergleich: Klassisch vs. Inverse Simulation

32 Ks [cm d- 1 ]alphanTheta r Klassische Auswertung 20 cm cm cm cm Inverse Simulation Vergleich: Klassisch vs. Inverse Simulation

33 ... Für jede Messtiefe eine andere Leitfähigkeitsfunktion oder Mittelung ?, wie ? Fehlerabschätzung ? Vergleich mit Ergebnissen aus Boku-Praktikum (Ks-Werte).

34
