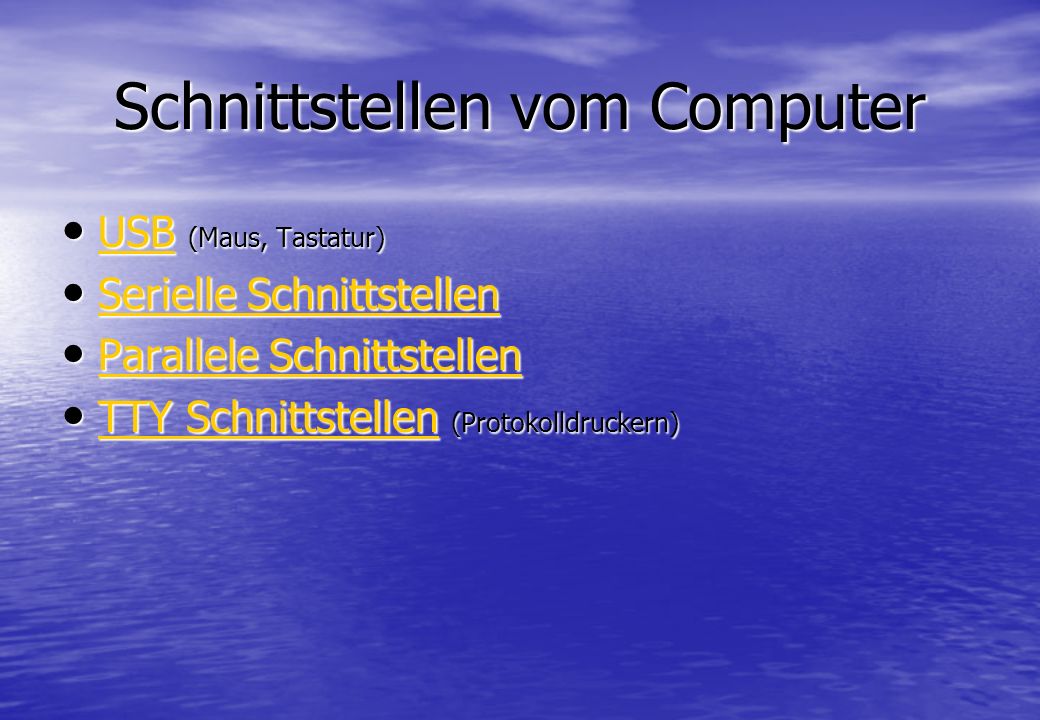

1 Schnittstellen vom Computer USB (Maus, Tastatur) USB (Maus, Tastatur) USB Serielle Schnittstellen Serielle Schnittstellen Serielle Schnittstellen Serielle Schnittstellen Parallele Schnittstellen Parallele Schnittstellen Parallele Schnittstellen Parallele Schnittstellen TTY Schnittstellen (Protokolldruckern) TTY Schnittstellen (Protokolldruckern) TTY Schnittstellen TTY Schnittstellen

2 USB Arten des SCSI-Standards:Arten des SCSI-Standards: SCSI-1Ultra-SCSI Ultra-160/m-SCSI Fast-SCSI SCSI-2 Ultra-2-Wide-SCSI UItra-2-SCSI Wide-SCSI IEEE1394 (FireWire, iLink):IEEE1394 (FireWire, iLink): Der USB ist eine preiswerte Schnittstelle.Der USB ist eine preiswerte Schnittstelle. Der IEEE1394 Standart wird auch mit der Bezeichnung FireWire gleichgesetzt. Genau genommen ist FireWire lediglich eine mögliche Implementierung die diesem Standart gehorcht. FireWire ist eine geschützte Bezeichnung der Firma Apple und wird auch als i.Link bezeichnet.

3 Serielle Schnittstellen RS-422: RS-422: Die RS-422 Schnittstelle ist eine spezielle Entwicklung für die serielle Hochgeschwindigkeits-Datenübertragung über große Entfernungen und wird hauptsächlich im industriellen Bereich gebraucht. RS-232C: RS-232C: Der Standard der RS-232C definiert die mechanische, elektrische und logische Schnittstelle zwischen einer Datenendeinrichtung DTE (Data Terminal Equipment) und einer Datenübertragungseinrichtung DCE(Data Carrier Equipment). RS 232C-Standard sieht 25 Leitungen und somit einen 25 Pin-Stecker zwischen diesen beiden Einrichtungen vor, von denen aber ein Großteil für die synchrone Datenübertragung reserviert ist. Die typische Verwendung der RS 232 Verbindung in einem PC ist der serielle Datenaustausch, hierfür sind nur elf Signale notwendig!

4 Parallele Schnittstellen Die parallele Schnittstelle wird auch LPT-Schnittstelle (Line Printer) genannt. Bei der parallelen Übertragung werden die Bits gleichzeitig übertragen, wobei es keine grundsätzliche Regel gibt, wie viele Bits übertragen werden. Hier funktioniert die Übertragung bidirektional, da ein und dieselbe Leitung zum Senden und Empfangen benutzt wird. Parallele Schnittstellen können bis zu maximal 3 MByte pro Sekunde übertragen, wobei das Verbindungskabel nur bis zu 3 Meter lang sein kann. Es ist möglich, bis zu vier parallele Schnittstellen an einem PC zu haben (LPT 1, LPT 2, LPT 3 und LPT 4).

5 TTY Schnittstelle Sie wurde früher für den Betrieb von Fernschreibern, den Funkverkehr sowie RTTY (Radio-Amateur-Funkfernschreiben) genutzt. Heute wird die TTY Schnittstelle praktisch nur noch für den Datenaustausch zwischen elektronischen Waagen, Großanzeige-Displays und Protokolldruckern verwendet, die möglichst dauerhafte verbunden seien sollten

6 DVI Schnittstelle DVI (Digital Visual Interface) beschreibt eine Schnittstelle zur Übertragung von analogen als auch digitalen Daten. Bisher wurde die DVI-Schnittstelle ausschließlich im Computerbereich zur Verbindung zwischen Grafikkarte und Bildausgabegerät (Monitor) verwendet. Zunkünftig wird DVI aber auch zur Übertragung digitaler Bilder zwischen DVD- Player / SAT-Receiver und Projektor bzw. Plasma-Displays zum Einsatz kommen. Genau genommen gibt es zwei DVI-Schnittstellen. DVI-D unterstützt ausschließlich digitale Signale, DVD-I unterstützt digitale und analoge RGB-Signal (Abwärtskompatibilität).

7 LAN Ein Lokales Netz kann mittels verschiedener Technologien aufgebaut werden. Internet ist heute der am weitesten verbreitete Standard. Mittlerweile erfolgt die Übertragung meist über Twisted-Pair-Kabel und weitaus seltener über Glasfaserkabel. Aktuelles Ethernet deckt Datenübertragungsraten von 10 bis 1000 Mbit/s ab. Bei den heute am häufigsten verwendeten, Kupfer basierten beträgt die Netzausdehnung höchstens einige hundert Meter, mit Glasfasern kann die Ausdehnung auf einige Kilometer erweitert werden.. Im Bereich Switches und auch bei größeren Hausverteilungen wird gerade im Backbone-Bereich ebenfalls verstärkt auf Gigabit Ethernet gesetzt, hier kommt oft auch Glasfaser 1000BaseSX zum Einsatz. 10 GigabitEthernet ist neu und bringt zahlreiche Änderungen auch bei den Kabellängen und -typen. Welche Standards kommerziell erfolgreich sein werdenArbeitsplätze werden bei vielen Installationen oft noch immer mit Fast-Ethernet angesteuert.

8 W-LAN Drahtlose lokale Netze nennt man Wireless LAN (WLAN), sie werden meist über einen Standard aus der Gruppe IEEE realisiert, die zum kabelgebundenen Ethernet weitgehend kompatibel sind. Da Funknetze nicht an Gebäude- oder Werks- Grenzen halt machen, gibt es hier eine Besonderheit, die Verschlüsslungstechnik. Anfänglich wurde mit dem mittlerweile als unsicher eingestuften Standards nach WEP gearbeitet, die daher nicht mehr angewendet werden sollten. Der neuere WPA Standard gilt zur Zeit noch als sicher
