Air heaters "Compact" Compact series air heaters:
The two halves of the housing are joined with split rivets. The cable loom outlet in the unscrewable glow plug cover.
2
. . . . - - - - + + + + Mit Relais Plus getaktet Minus getaktet
Taktungsarten . + - Mit Relais Plus getaktet . + - Minus getaktet . + - Mit Stromregler Plus getaktet . + - Plus getaktet
3
Eberspächer Luftheizgeräte Serie C
Seite 1
4
Technische Daten I
5
Technische Daten II
6
Technische Daten III
7
Technische Daten D 1 LC compact IV
2) ein im Steuergerät eingebauter Unterspannungs- schutz schaltet das Heizgerät bei ca. 10,5 Volt bzw. 21 Volt ab. 3) ein im Steuergerät eingebauter Überspannungs- schutz schaltet das Heizgerät bei ca. 15 Volt bzw. 30 Volt ab. Die Unter- und Überspannungsschutzabschaltung wird erst nach 20 Sekunden aktiviert !
8
Schnittbild D 1 LC 1 Frischluftgebläserad 2 Elektromotor
3 Verbrennungsluftgebläse 4 Glühkerze 5 Leiterplatte 6 Überhitzungsschalter/fühler 7 Brennkammer 8 Flammfühler 9 Wärmetauscher 10 Schaltuhr 11 Temperaturvorgabe 12 Steuergerät 13 Gehäuse 14 Abgasrohr 15 Flanschdichtung 16 Brennstoffanschluß 17 Sicherungen 18 Verbrennungsluftschlauch 19 Dosierpumpe 20 Topfsieb
9
Schnittbild D 1 LC compact plus getaktet
10
Schnittbild D 3 LC compact plus getaktet
11
Wesentliche Baugruppen einer Luftheizung
12
B/D1LC compact, B/D3LC/P compact
1 Abdeckung 2 Ausströhmhutze 3 Nieten
13
Glühkerze Die Glühkerze (1) entzündet das Brennstoff - Luft Gemisch.
Im 12 Volt Heizgerät ist eine 12 Volt Glühkerze eingebaut, im 24 Volt Heizgerät ist eine 20 Volt Glühkerze eingebaut.
14

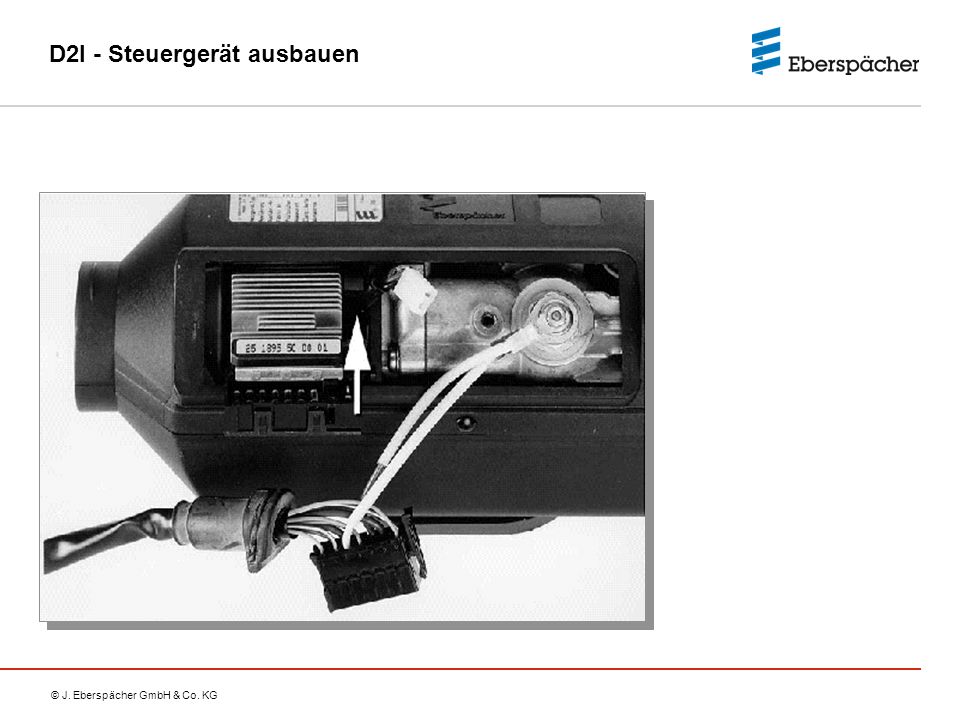

D2I - Steuergerät ausbauen
15
D2I - Steuergerät ausbauen
16
D2I Steuergerät Temperaturfühler Hallsensor
17
Besonderheiten D 2 I Steuergeräte I
Alle Compact-Steuergeräte haben Notlaufeigen- schaften bei defektem Poti oder Temperaturfühler. Das Heizgerät heitzt in der Stufe groß !
18
Steuergerätetausch
19
Umluft- / Frischluftbetrieb
Frischluftbetrieb nur mit externem Temperaturfühler! ! Zwei Montagearten sind möglich: Umluftbetrieb (z. B. NFZ) Vorteil: schnelleres Aufheizen Nachteil: kein Luftaustausch (Luftfeuchtigkeit verbleibt im Fahrzeug / mangelnde Sauerstoffzufuhr) Frischluftbetrieb (z. B. Boot, Krankenwagen) Vorteil: Luftaustausch und Abtransport von Luftfeuchtigkeit im Raum Nachteil: langsameres Aufheizen (je nach Einsatz größeres Heizgerät erforderlich) im Frischluftbetrieb muss der externe Temperaturregelfühler verwendet werden. Der interne würde immer nur Außentemperatur messen. Das Heizgerät würde nie abregeln! Umluftbetrieb Frischluftbetrieb
20

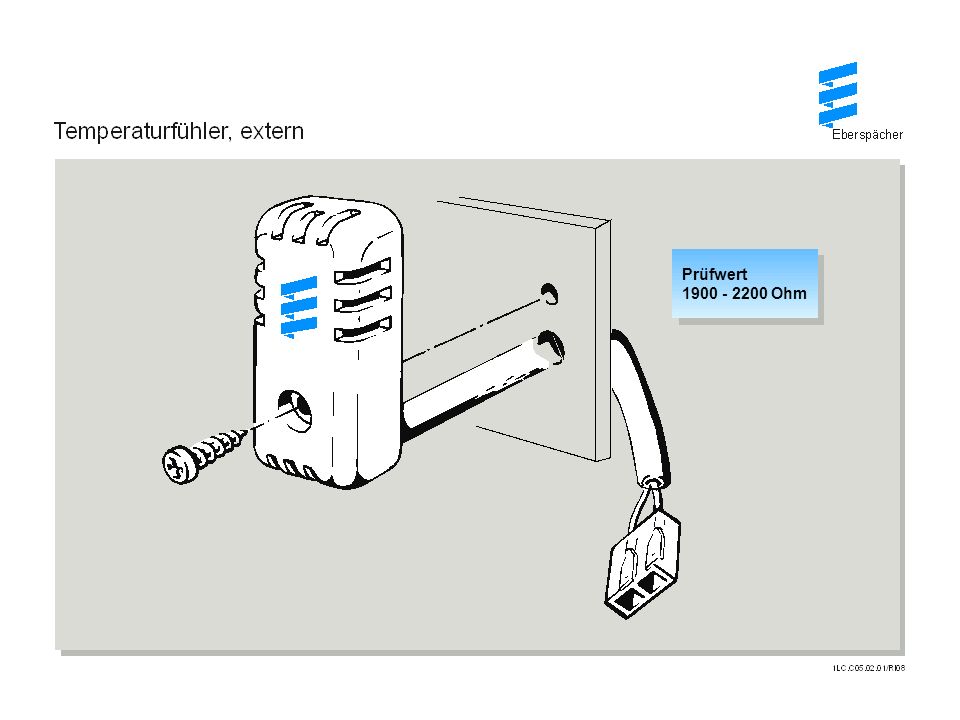

Prüfwert Ohm
21
Extern-Temperaturfühler
22
Prüfwerte Extern-Temperaturfühler Der Temperaturfühler im Heizgerät ist nicht messbar
23
Heizgerät demontieren
24
Heizgerät demontieren
25
Glühkerze, Überhitzungsfühler, Flammfühler
Überhitzungsfühler PT 1000 Prüfwert 1080 Ohm 20o C Ansprechtemperatur o C 30 cm nach der Ausströhmhutze Glühkerze HG 12 V / 12 Volt Glühkerze HG 24 V / 20 Volt Flammfühler PT 1000 Prüfwert 1080 Ohm 20o C Flammenerkennung bei Temperaturanstieg 4o C innerhalb 10 Sekunden
26
1 Überhitzungsschalter 2 Flammfühler
28
Überhitzungsfühler demontieren
29

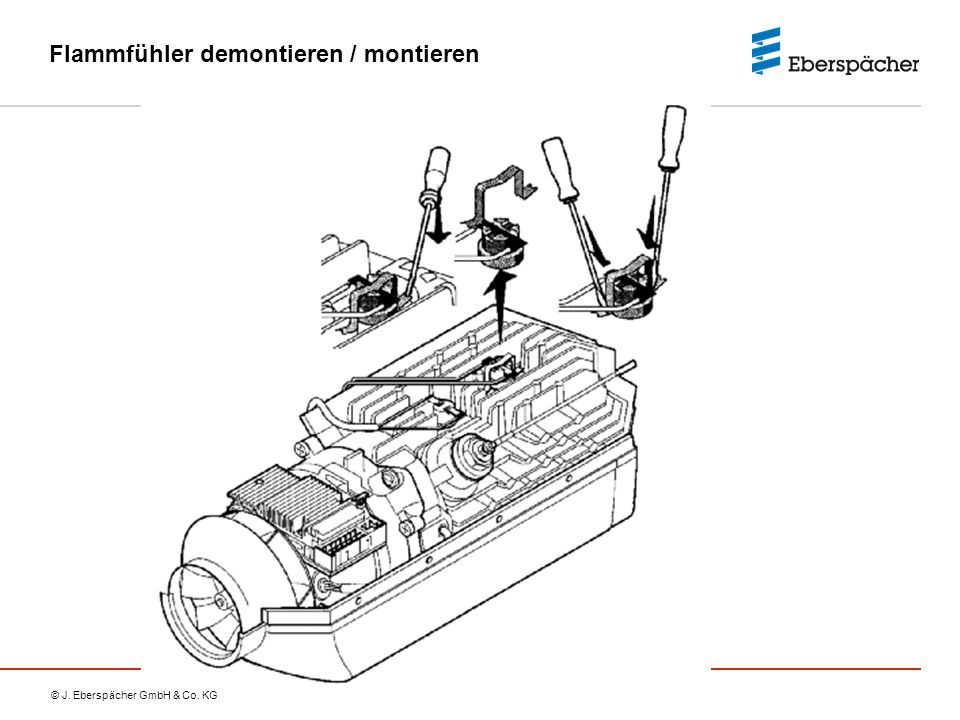

Flammfühler demontieren / montieren
30
Flammfühler Die Flamme in der Brennkammer wird vom
Flammfühler überwacht. In der Startphase wird beim Erkennen einer Flamme die Glühkerze abgeschaltet. Im Betrieb wird bei Flammabbruch ein neuer Start durchgeführt.
31
Unterschiedliche Befestigung Überhitzungsfühler
B / D 1 LC compact B / D 3 LC compact
32

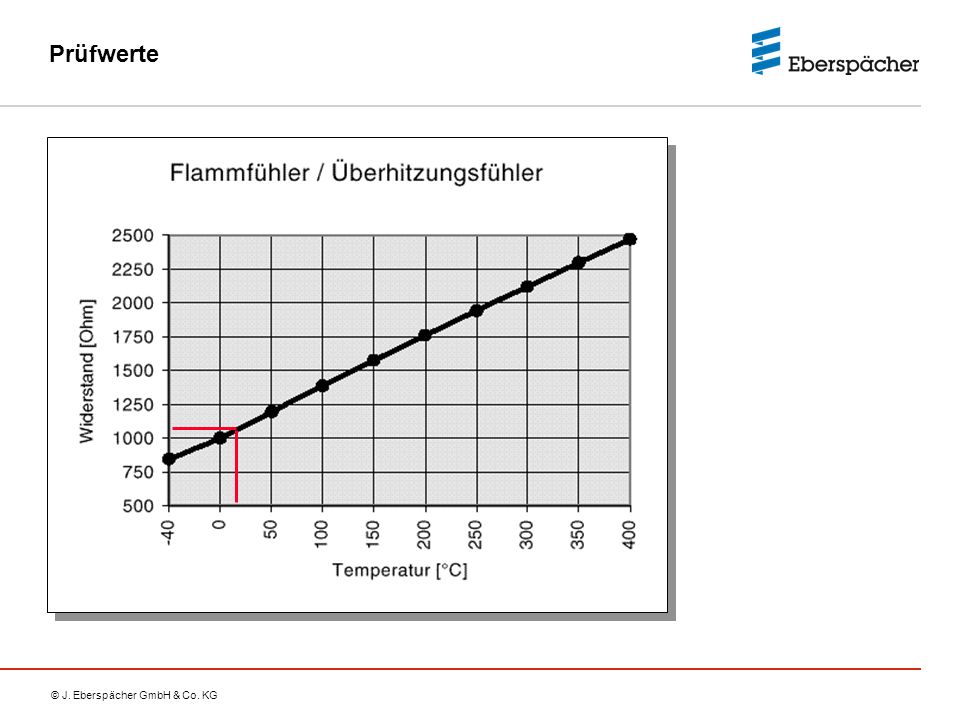

Prüfwerte
33
Baugruppen
34
Drehzahlgeregelter Gebläsemotor
24 Volt Heizgerät hat 18 Volt Motor 12 Volt Heizgerät hat 9 Volt motor Impulsempfänger Hallsensor Impulsgeber im Gebläserad
35
1 Verbrennungsluftdeckel 2 Dichtung 3 Filsring
36
Wärmetauscher demontieren D1LC compact
37
Wärmetauscher demontieren D3LC compact
38
Einbaulage des Kerzensieb´s bei Diesel-Version
39
Einbaulage des Kerzensieb´s bei Benzin-Version
40
Diesel Petrol Kerzensieb
Here too the fuel is ignited by means of a lining (glow plug screen). Differences between petrol / diesel versions. During assembly, ensure installation in the position given in the troubleshooting.
41
Sensoren Overheating sensor PT 1000 Flame sensor PT 1000
Overheating sensor and flame sensor are PTCs.
42
Überhitzungs- und Flammfühler
Überhitzungsfühler PT 1000 Ansprechtemperatur 140° bis 200° C 30 cm nach der Ausströmhutze Flammfühler PT 1000 Flammerkennung bei Temperaturanstieg 4° C innerhalb 10 sec.
43
Gebläse und Wärmetauscher
The blower can be separated from the heat exchanger.
44
Wärmetauscher Only the cover (combustion air guide) can be removed from the heat exchanger. Underneath this there are two seals which must always be renewed when assembling (separation of ambient air / exhaust).
45
Einbaulagen 30° 90°
46

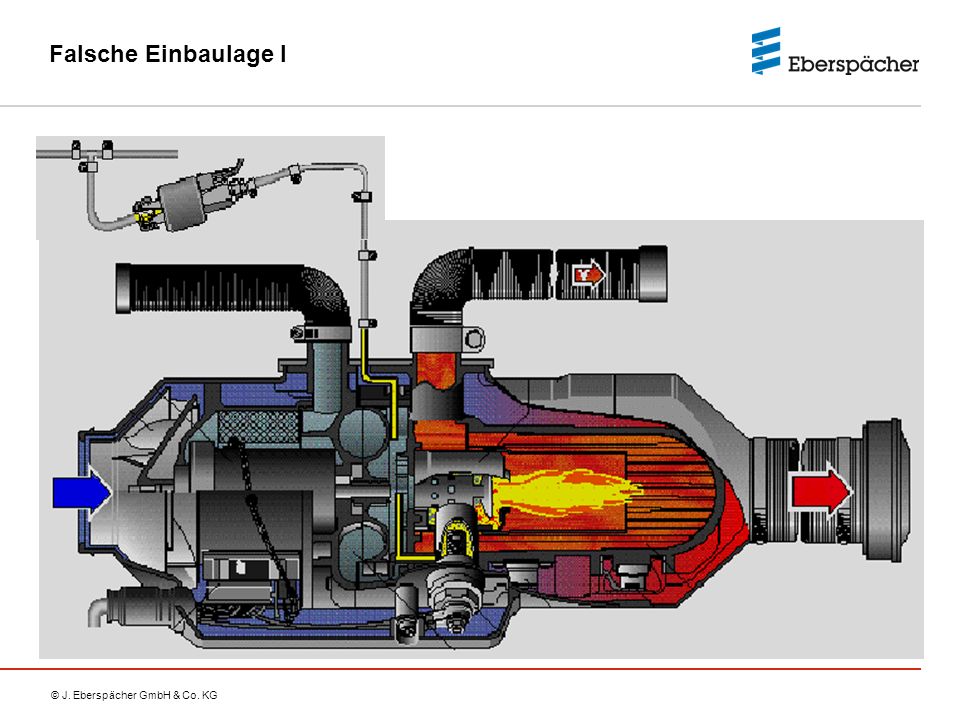

Falsche Einbaulage I
47
Falsche Einbaulage II
48
Falsche Einbaulage III
49
Airtronic anstelle compact Heizung
Steckhülsengehäuse mit Kontakte Hutze Dm 75 oder 90 Bedienelement Miniregler Oder Easy Sart T/R+
