1 WEKO-PAS Puderabsaug-System

2 Bestandteile der WEKO-PAS 1. Absaugdüsen 2. Verrohrung 3. Anlagenschrank

3 Übersicht Puderabscheider mit Feinfilter und Pudersack im Anlagenschrank Auftrags- modul Absaug- düsen 1 2 Verrohrung 3

4 1. Absaugdüsen

5 Auftrags- modul MAN Roland R 700 Absaugdüse Absaugrohr oben Verteilerstutzen Absaugstutzen unten Auffangwanne unten

6 HDM SM 102 CD Absaugdüse Auftrags- modul Absaugrohre oben Absaughaube

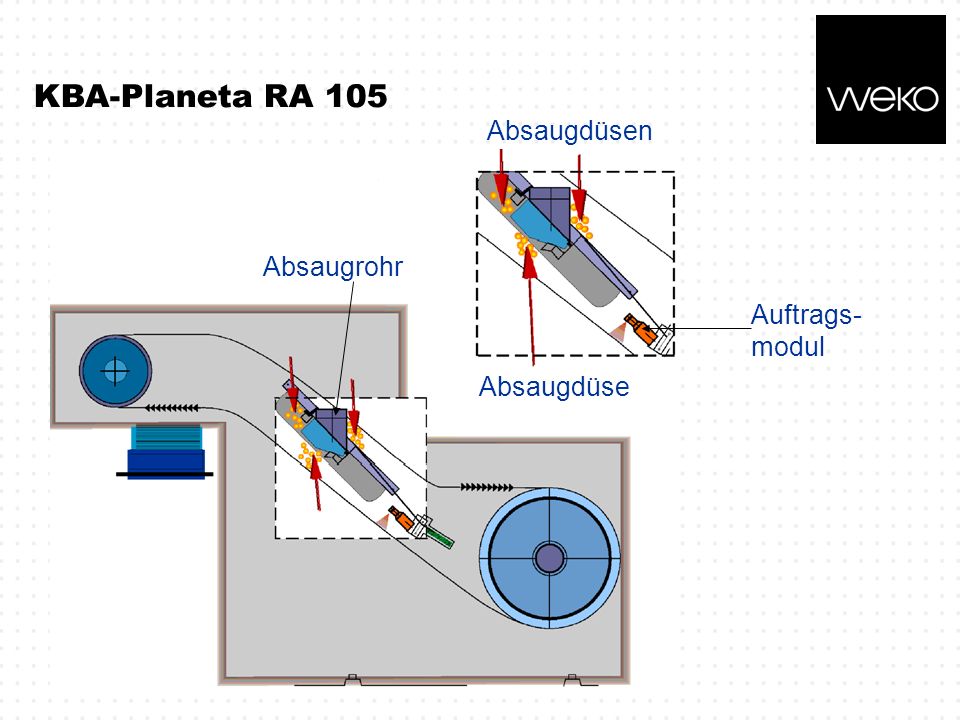

7 KBA-Planeta RA 105 Absaugdüsen Absaugdüse Auftrags- modul Absaugrohr

8 2. Verrohrung Schlauch- bzw. Blechverrohrung Ø 125 mm und 80 mm. Regulierung über Drosselklappen Absaugmenge bis zu m 3 /Std.

9 Gezielte Puder- und Papierstaubabsaugung durch eine optimale Saugdüsen- Geometrie. Bis zu 50% des Verlustpuders können eingefangen werden. Vorteile der Weko-PAS

10 Die Problemlösung: Puderabsaug-System Weko-PAS

11 Vorteile der Weko-PAS Arbeitsplatzverbesserung für das Bedienpersonal. Keine Umweltbelastung durch Feinstaubkonzentrationen, die nach außen geblasen werden. Wesentlich sauberere Auslage, mit deutlich weniger Puderablagerungen und Papierstaub. Geringerer Verschleiß der mechanischen Teile wie Ketten, Greifersysteme und Lager an der Druckmaschine.

12 Verlängerung der Reinigungsintervalle für Gummitücher, dadurch erhöhte Nettoleistung. Schlüsselfertiges System, deshalb entfallen zusätzliche kostenintensive Verrohrungen und Baumaßnahmen. Keine Beeinträchtigung des Bogenlaufs, auch bei dünnen Papieren sowie bei S/W-Druck mit hohen Geschwindigkeiten. Vorteile der Weko-PAS

13 3. Anlagenschrank Bedieneinheit Diffuser Luftauslaß über Boden des Anlagenschrank Verrohrung

14 Die abgesaugte Luft wird zu 99,8% gereinigt und ist somit sauberer als die vorhandene Luft im Drucksaal. Die gereinigte Luft verbleibt im Drucksaal. Geringere Belastung der Klimaanlage und Abluftsysteme im Drucksaal; Reduzierung der Kosten für Filter. Vorteile der Weko-PAS

15 Wartungsarmes und selbstüberwachendes System. Bedienungsfreie Anlage. Gleiche Schrank-Geometrie paßt sich dem Erscheinungsbild der Druckmaschine an. Vorteile der Weko-PAS

16 3. Anlagenschrank Innenansicht: Puderabscheider mit Feinfilter Pudersack Druckluftspeicher Hochdruckgebläse

17 Durch eine optimale Schallschutzdämmung liegt der Geräuschpegel unter 75 dBA, dadurch keine Lärmbelästigung des Bedienpersonals. Feinstaubabfilterung der gesundheitsschädlichen, lungengängigen Puderpartikel. Vorteile der Weko-PAS

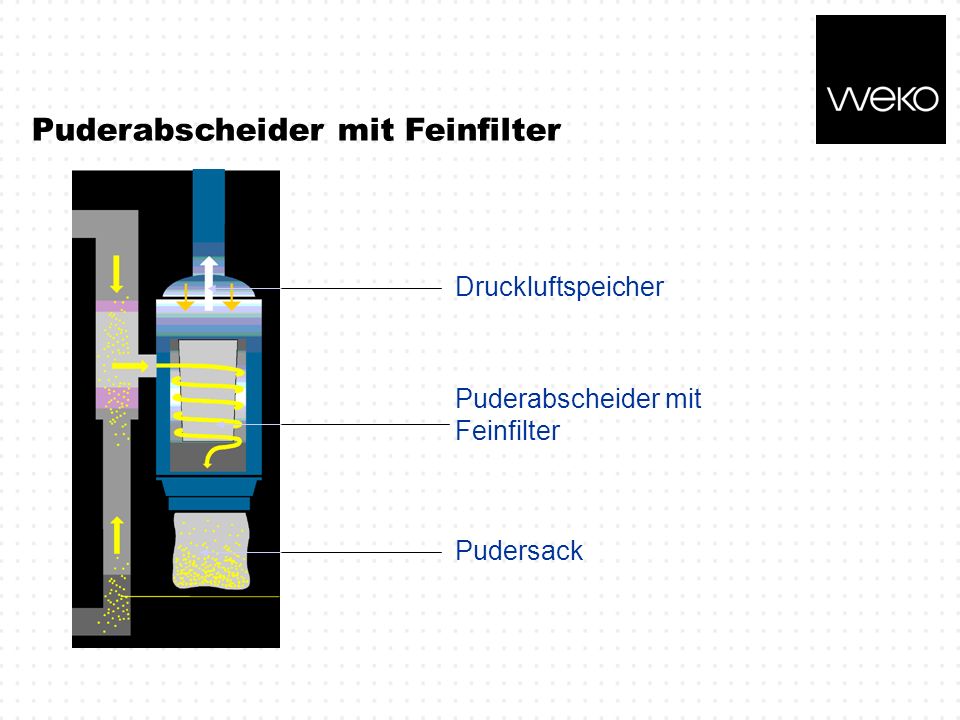

18 Puderabscheider mit Feinfilter Druckluftspeicher Puderabscheider mit Feinfilter Pudersack

19 Vorteile der Weko-PAS Automatische Abreinigung des Filters bei jedem Waschvorgang. Saubere Entsorgung des abgesaugten Puders durch den Einweg- Pudersack.
