1 1Farbversorgung InkLine Farbversorgung

2 2 Die aktuelle Situation in vielen Drucksälen Manuelles Einfüllen der Druckfarbe aus Farbdosen wie zu Gutenbergs Zeiten Teure Entsorgung von Farb- resten Zusätzliche Farbabfälle durch Zwischenlagerung und erneute Verwendung von Farbdosen

3 3Farbversorgung Die aktuelle Situation in vielen Drucksälen Zusätzliche Arbeitsbelastung für Drucker, insbesondere im Hinblick auf immer höhere Fortdruckgeschwindigkeiten

4 4Farbversorgung InkLine – Das Heidelberg-System zur automatisierten Farbzuführung Eine patentierte Entwicklung von Heidelberg, gefer- tigt bei technotrans Erfolgsstory: ca installierte InkLines seit Serienstart 4/99 auf Speedmaster 102 und 74 weltweit

5 5Farbversorgung InkLine – Das Heidelberg-System zur automatisierten Farbzuführung Lizensierung von InkLine an MAN Roland und KBA seit 06/2000 für alle Bogenoffset- Formate

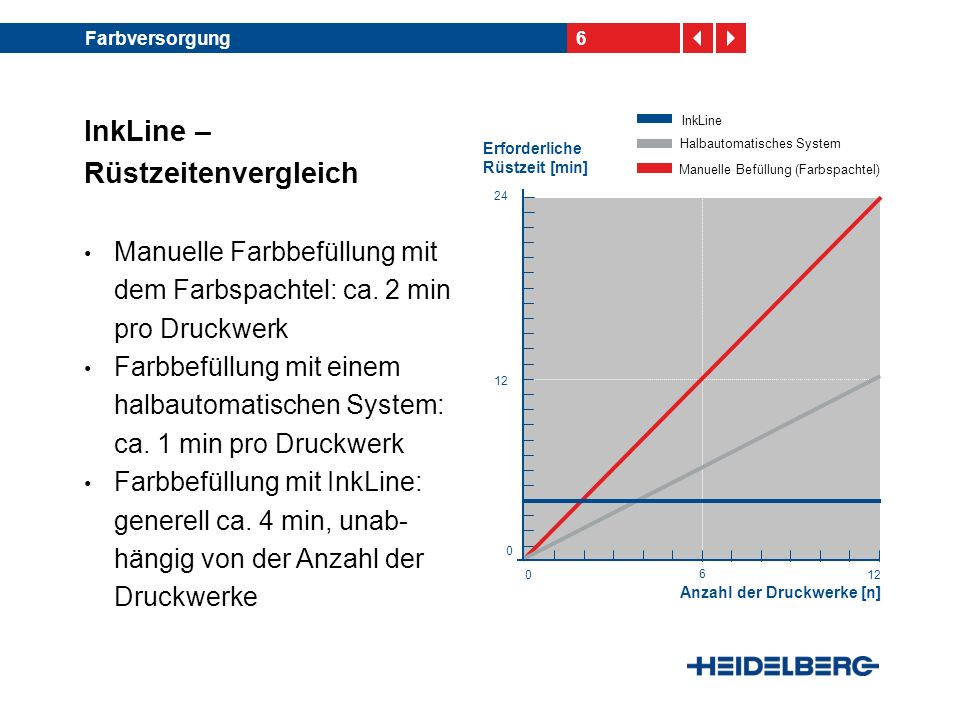

6 6Farbversorgung InkLine – Rüstzeitenvergleich Manuelle Farbbefüllung mit dem Farbspachtel: ca. 2 min pro Druckwerk Farbbefüllung mit einem halbautomatischen System: ca. 1 min pro Druckwerk Farbbefüllung mit InkLine: generell ca. 4 min, unab- hängig von der Anzahl der Druckwerke Erforderliche Rüstzeit [min] Anzahl der Druckwerke [n] InkLine Halbautomatisches System Manuelle Befüllung (Farbspachtel)

7 7Farbversorgung InkLine – Universelle Einsetzbarkeit in der neuesten Version (seit 04/2001) Höchster Automati- sierungsgrad Höchste Flexibilität durch alternativen Einsatz von: -Ventileinsatz als Verbindung zu einer zentralen Farbversorgung (= InkLine Direct) -2-kg-Farbkartu- sche (= InkLine) Ventileinsatz für InkLine Direct 2-kg-Farbkartusche InkLine Farbzu- führleitung

8 8Farbversorgung InkLine – Universelle Einsetzbarkeit in der neuesten Version (seit 04/2001) Versetzt den Drucker in eine bessere Verhand- lungsposition mit seinem Farbliefe- ranten Ventileinsatz für InkLine Direct 2-kg-Farbkartusche InkLine Farbzu- führleitung

9 9Farbversorgung Gesamtbestückung mit InkLine Direct Beispiel einer SM P: -Druckwerke 1 bis 4 mit Skalenfarben CMYK -Druckwerke 5 bis 8 ebenfalls mit Skalenfarben CMYK Farbreihenfolge flexibel änderbar

10 10Farbversorgung Mischbestückung mit InkLine Direct und InkLine Beispiel einer CD 102-6: -Druckwerke 1 bis 4 mit Skalen- farben CMYK -Druckwerke 5 und 6 mit Sonder- farben aus 2-kg- Farbkartuschen Farbreihenfolge flexibel änderbar

11 11Farbversorgung Zentrale Farbversorgungs- anlagen für InkLine Direct Kein Heidelberg-Produkt! Planung und Installation durch Drittanbieter Farbzuführung über ein fest installiertes Rohrleitungs- system Abgriff jeder Skalenfarbe an jedem Druckwerk möglich; dadurch Farbreihenfolge flexibel änderbar

12 12Farbversorgung Zentrale Farbversorgungs- anlagen für InkLine Direct Fasspumpenstation mit standardisierten Farbfässern Gängige Größen: -25 kg (Hobbock) -100 kg -200 kg -300 kg (Pendelbehälter; wiederauffüllbar) -500 kg (Pendelbehälter; wiederauffüllbar) kg (Pendelbehälter; wiederauffüllbar)

13 13Farbversorgung InkLine – Farbverrührer Integriert in das InkLine- System – kein zusätzliches Farbrührsystem erforderlich Verrührt die Druckfarbe während des Dosiervorgangs Verhindert äußerst effektiv das Stehenbleiben der Druckfarbe Im Standard-Lieferumfang enthalten (seit 04/2001)

14 14Farbversorgung InkLine CAN – Integration aller Bedienfunktionen auch in das CP2000 Center Einheitliche Be- dienerführung am Touchscreen des CP2000 Centers Neue Funktionen wie beispielsweise: -Niveau-Vorein- stellung im Farb- kasten

15 15Farbversorgung InkLine CAN – Integration aller Bedienfunktionen auch in das CP2000 Center Neue Funktionen wie beispielsweise: -Aktueller Füllstand der Kartusche -Rechtzeitige Warnmeldung, bevor die Kar- tusche entleert ist -Gerätediagnose -detaillierte Stö- rungsmeldungen

16 16Farbversorgung InkLine – Integration aller Bedienfunktionen auch in das CP2000 Center Erhältlich seit 12/2000 Zukünftig weitere Funktionen wie beispielsweise Betriebs- datenerfassung Auch als InkLine Direct CAN einsetzbar (seit 04/2001)

17 17Farbversorgung InkLine – Das flexibelste Farbversorgungssystem für den Bogenoffset Neues InkLine-Release für SM 102/ CD 102 und SM 74/ SM 74 DI seit 04/2001 Nachrüstung und Aufrüstung von InkLine oder InkLine Direct durch technotrans
