Adressierung in Netzwerken Gehalten von Franziska Ebert 09.01.2006

Ähnliche Präsentationen


Präsentation zum Thema: "Adressierung in Netzwerken Gehalten von Franziska Ebert 09.01.2006"—  Präsentation transkript:

1 Adressierung in Netzwerken Gehalten von Franziska Ebert

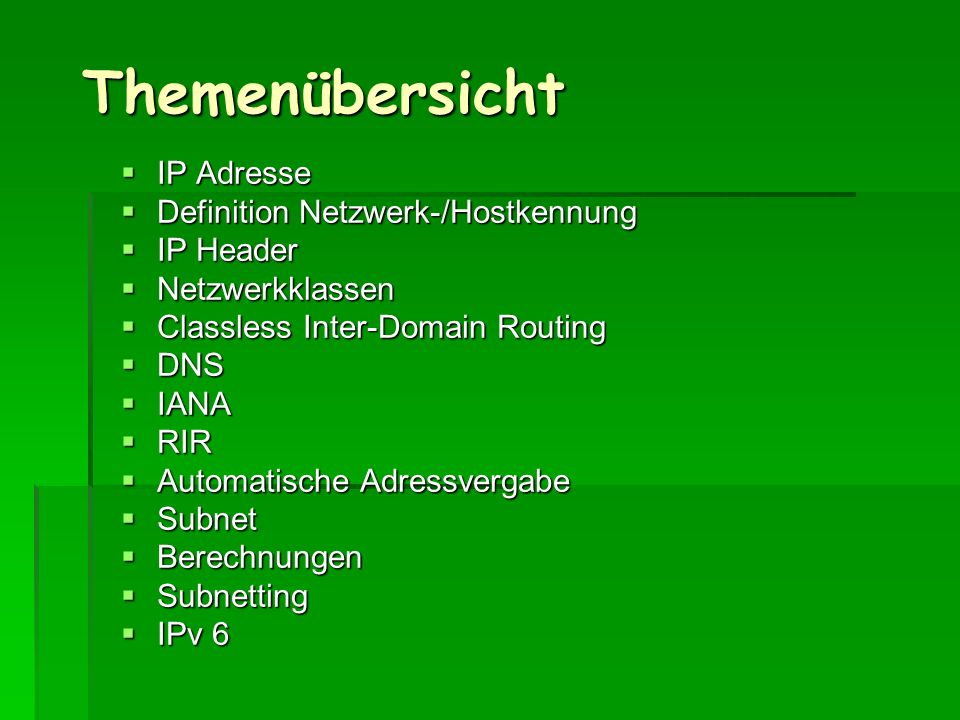

2 Themenübersicht IP Adresse IP Adresse Definition Netzwerk-/Hostkennung Definition Netzwerk-/Hostkennung IP Header IP Header Netzwerkklassen Netzwerkklassen Classless Inter-Domain Routing Classless Inter-Domain Routing DNS DNS IANA IANA RIR RIR Automatische Adressvergabe Automatische Adressvergabe Subnet Subnet Berechnungen Berechnungen Subnetting Subnetting IPv 6 IPv 6

3 IP-Adresse Definition Definition Subnetmask / Netzwekklassen Subnetmask / Netzwekklassen Richtlinien Richtlinien Arten von IP-Adressen Arten von IP-Adressen Aufbau des Headers Aufbau des Headers

4 Definition Die IP-Adresse ist eine 32-Bit-Zahl, die einen Host (Computer oder anderes Endgerät) in einem TCP/IP Netz eindeutig kennzeichnet Die IP-Adresse ist eine 32-Bit-Zahl, die einen Host (Computer oder anderes Endgerät) in einem TCP/IP Netz eindeutig kennzeichnet Sie besteht aus vier 8-Bit-Abschnitten (auch Oktetts genannt) mit einem maximalen Dezimalwert von 255 und einem minimalen von 0 Sie besteht aus vier 8-Bit-Abschnitten (auch Oktetts genannt) mit einem maximalen Dezimalwert von 255 und einem minimalen von 0 Sie besteht aus einem Netz- und einen Hostanteil Sie besteht aus einem Netz- und einen Hostanteil

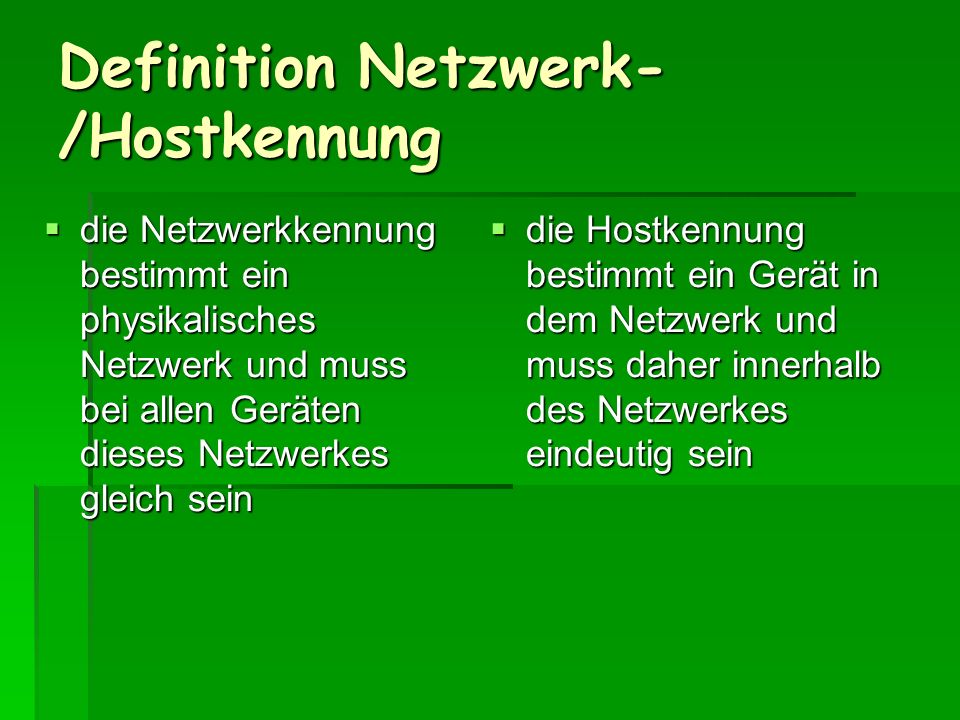

5 Definition Netzwerk- /Hostkennung die Netzwerkkennung bestimmt ein physikalisches Netzwerk und muss bei allen Geräten dieses Netzwerkes gleich sein die Netzwerkkennung bestimmt ein physikalisches Netzwerk und muss bei allen Geräten dieses Netzwerkes gleich sein die Hostkennung bestimmt ein Gerät in dem Netzwerk und muss daher innerhalb des Netzwerkes eindeutig sein die Hostkennung bestimmt ein Gerät in dem Netzwerk und muss daher innerhalb des Netzwerkes eindeutig sein

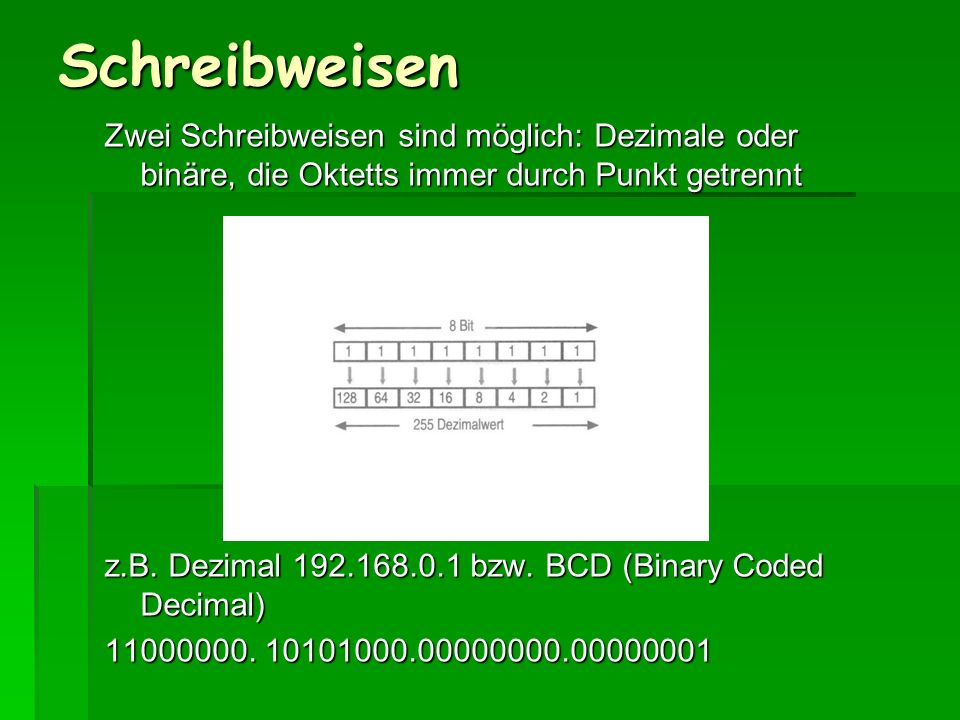

6 Zwei Schreibweisen sind möglich: Dezimale oder binäre, die Oktetts immer durch Punkt getrennt z.B. Dezimal bzw. BCD (Binary Coded Decimal) Schreibweisen

7 Allgemeine Richtlinien Die Netzwerkennung kann nicht 127 lauten, da sie für Loopback und Diagnosefunktionen vorgesehen ist Die Netzwerkennung kann nicht 127 lauten, da sie für Loopback und Diagnosefunktionen vorgesehen ist Nicht alle Bits dürfen den Binärwert 1 haben, da sie ansonsten als Broadcast interpretiert wird Nicht alle Bits dürfen den Binärwert 1 haben, da sie ansonsten als Broadcast interpretiert wird Nicht alle Bits dürfen den Binärwert 0 haben, da dies die Bedeutung nur dieses Netzwerk hat. Nicht alle Bits dürfen den Binärwert 0 haben, da dies die Bedeutung nur dieses Netzwerk hat. Die Hostkennung muss innerhalb des lokalen Bereichs eindeutig sein Die Hostkennung muss innerhalb des lokalen Bereichs eindeutig sein Wenn eine Verbindung mit dem öffentlichen Raum hergestellt wird, muss auch dort die Kennung eindeutig sein (siehe NAT) Wenn eine Verbindung mit dem öffentlichen Raum hergestellt wird, muss auch dort die Kennung eindeutig sein (siehe NAT) Jede IP Adresse braucht eine Subnetmask Jede IP Adresse braucht eine Subnetmask Dies kann entweder die Standardmaske des Netzwerkklassentyps sein, oder eine benutzerdefinierte Maske sein, sollten Subnetze verwendet werden Dies kann entweder die Standardmaske des Netzwerkklassentyps sein, oder eine benutzerdefinierte Maske sein, sollten Subnetze verwendet werden

8 IP Header Aufbau

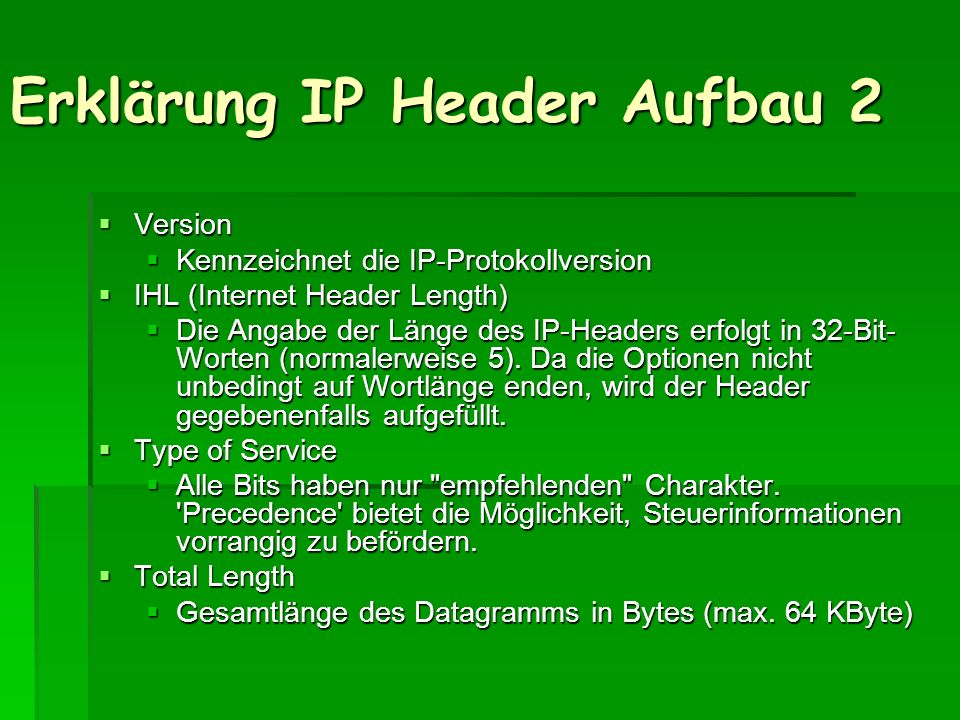

9 Erklärung IP Header Aufbau 2 Version Version Kennzeichnet die IP-Protokollversion Kennzeichnet die IP-Protokollversion IHL (Internet Header Length) IHL (Internet Header Length) Die Angabe der Länge des IP-Headers erfolgt in 32-Bit- Worten (normalerweise 5). Da die Optionen nicht unbedingt auf Wortlänge enden, wird der Header gegebenenfalls aufgefüllt. Die Angabe der Länge des IP-Headers erfolgt in 32-Bit- Worten (normalerweise 5). Da die Optionen nicht unbedingt auf Wortlänge enden, wird der Header gegebenenfalls aufgefüllt. Type of Service Type of Service Alle Bits haben nur "empfehlenden" Charakter. 'Precedence' bietet die Möglichkeit, Steuerinformationen vorrangig zu befördern. Alle Bits haben nur "empfehlenden" Charakter. 'Precedence' bietet die Möglichkeit, Steuerinformationen vorrangig zu befördern. Total Length Total Length Gesamtlänge des Datagramms in Bytes (max. 64 KByte) Gesamtlänge des Datagramms in Bytes (max. 64 KByte)

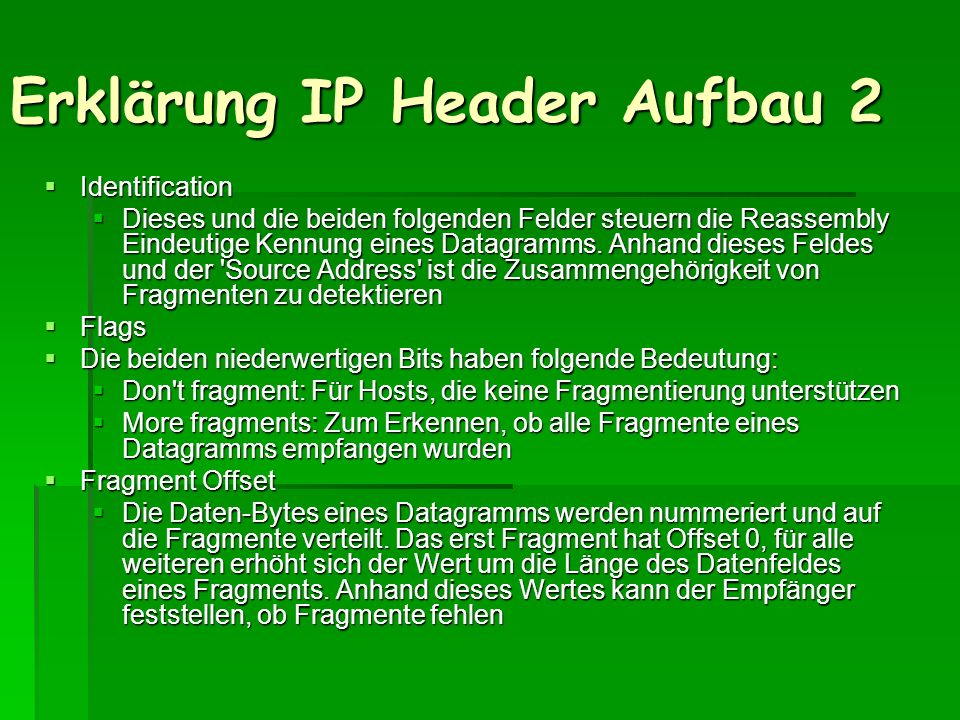

10 Erklärung IP Header Aufbau 2 Identification Identification Dieses und die beiden folgenden Felder steuern die Reassembly Eindeutige Kennung eines Datagramms. Anhand dieses Feldes und der 'Source Address' ist die Zusammengehörigkeit von Fragmenten zu detektieren Dieses und die beiden folgenden Felder steuern die Reassembly Eindeutige Kennung eines Datagramms. Anhand dieses Feldes und der 'Source Address' ist die Zusammengehörigkeit von Fragmenten zu detektieren Flags Flags Die beiden niederwertigen Bits haben folgende Bedeutung: Die beiden niederwertigen Bits haben folgende Bedeutung: Don't fragment: Für Hosts, die keine Fragmentierung unterstützen Don't fragment: Für Hosts, die keine Fragmentierung unterstützen More fragments: Zum Erkennen, ob alle Fragmente eines Datagramms empfangen wurden More fragments: Zum Erkennen, ob alle Fragmente eines Datagramms empfangen wurden Fragment Offset Fragment Offset Die Daten-Bytes eines Datagramms werden nummeriert und auf die Fragmente verteilt. Das erst Fragment hat Offset 0, für alle weiteren erhöht sich der Wert um die Länge des Datenfeldes eines Fragments. Anhand dieses Wertes kann der Empfänger feststellen, ob Fragmente fehlen Die Daten-Bytes eines Datagramms werden nummeriert und auf die Fragmente verteilt. Das erst Fragment hat Offset 0, für alle weiteren erhöht sich der Wert um die Länge des Datenfeldes eines Fragments. Anhand dieses Wertes kann der Empfänger feststellen, ob Fragmente fehlen

11 Erklärung IP Header Aufbau 2 Time-to-live (TTL) Time-to-live (TTL) Jedes Datagramm hat eine vorgegebene maximale Lebensdauer, die hier angegeben wird. Auch bei Routing-Fehlern (z. B. Schleifen) wird das Datagramm irgendwann aus dem Netz entfernt. Da Zeitmessung im Netz problematisch ist, und keine Startzeit im Header vermerkt ist, decrementiert jeder Gateway dieses Feld --> de-facto ein 'Hop Count' Jedes Datagramm hat eine vorgegebene maximale Lebensdauer, die hier angegeben wird. Auch bei Routing-Fehlern (z. B. Schleifen) wird das Datagramm irgendwann aus dem Netz entfernt. Da Zeitmessung im Netz problematisch ist, und keine Startzeit im Header vermerkt ist, decrementiert jeder Gateway dieses Feld --> de-facto ein 'Hop Count' Protocol Protocol Da sich unterschiedliche Protokolle auf IP stützen, muß das übergeordnete Protokoll (ULP, Upper Layer Protocol) angegeben werden. Wichtige ULPs sind Da sich unterschiedliche Protokolle auf IP stützen, muß das übergeordnete Protokoll (ULP, Upper Layer Protocol) angegeben werden. Wichtige ULPs sind 1: ICMP Internet Control Message P. 1: ICMP Internet Control Message P. 3: GGP Gateway-to-Gateway P. 3: GGP Gateway-to-Gateway P. 6: TCP Transmission Control P. 6: TCP Transmission Control P. 8: EGP Exterior Gateway P. 8: EGP Exterior Gateway P. 17: UDP User Datagram P. 17: UDP User Datagram P.

12 Erklärung IP Header Aufbau 2 Header Checksum 16-Bit-Längsparität über den IP-Header (nicht die Daten) 16-Bit-Längsparität über den IP-Header (nicht die Daten) Source Address Source Address Internet-Adresse der Quellstation Internet-Adresse der Quellstation Destinantion Address Destinantion Address Internet-Adresse der Zielstation Internet-Adresse der Zielstation Options Options Optionales Feld für weitere Informationen (deshalb gibt es auch die Header-Länge). Viele Codes sind für zukünftige Erweiterungen vorgesehen. Die Optionen dienen vor allem der Netzsteuerung, der Fehlersuche und für Messungen. Die wichtigsten sind: Optionales Feld für weitere Informationen (deshalb gibt es auch die Header-Länge). Viele Codes sind für zukünftige Erweiterungen vorgesehen. Die Optionen dienen vor allem der Netzsteuerung, der Fehlersuche und für Messungen. Die wichtigsten sind: Record Route: Weg des Datagramms mitprotokollieren Record Route: Weg des Datagramms mitprotokollieren Loose Source Routing: Die sendende Station schreibt einige Zwischenstationen vor (aber nicht alle) Loose Source Routing: Die sendende Station schreibt einige Zwischenstationen vor (aber nicht alle) Strict Source Routing: Die sendende Station schreibt alle Zwischenstationen vor. Strict Source Routing: Die sendende Station schreibt alle Zwischenstationen vor. Timestamp Option: Statt seiner IP-Adresse (wie bei Record Route) trägt jeder Gateway den Bearbeitungszeitpunkt ein (Universal Time) Timestamp Option: Statt seiner IP-Adresse (wie bei Record Route) trägt jeder Gateway den Bearbeitungszeitpunkt ein (Universal Time)

13 Es gibt insgesamt 5 Klassen (A bis E), wobei allerdings nur 3 vom Endbenutzer zur direkten Adressierung verwendet werden. Dies sind die Netze A, B, C Übersicht: Netzwerkklassen

14 Netzwerkklasse A Adressbereich beginnend mit 0 sprich bis Adressbereich beginnend mit 0 sprich bis Netzwerkanteil: 8 Bit Netzwerkanteil: 8 Bit Hostanteil: 24 Bit Hostanteil: 24 Bit Anwendung: multinationale Unternehmen/große Firmen Anwendung: multinationale Unternehmen/große Firmen

15 Netzwerkklasse B Adressbereich beginnend mit 10 sprich bis Adressbereich beginnend mit 10 sprich bis Netzwerkanteil: 16 Bit Netzwerkanteil: 16 Bit Hostanteil: 16 Bit Hostanteil: 16 Bit Anwendung: mittlere Unternehmen Anwendung: mittlere Unternehmen

16 Netzwerkklasse C Adressbereich beginnend mit 110 sprich bis Adressbereich beginnend mit 110 sprich bis Netzwerkanteil: 24 Bit Netzwerkanteil: 24 Bit Hostanteil: 8 Bit Hostanteil: 8 Bit Anwendung: kleine Firmen Anwendung: kleine Firmen

17 Netzwerkklasse D Multicastadressbereich Multicastadressbereich Adressbereich beginnend mit 1110 sprich bis Adressbereich beginnend mit 1110 sprich bis Anwendung: Punkt zu Gruppen Verbindung zum Beispiel Videokonferenz Anwendung: Punkt zu Gruppen Verbindung zum Beispiel Videokonferenz

18 Netzwerkklasse E AnyCast-Adressbereich AnyCast-Adressbereich Adressbereich beginnend mit 1111 sprich bis Adressbereich beginnend mit 1111 sprich bis Anycast ist eine Adressierungsart in Computernetzen, bei der man über eine Adresse einen einzelnen Rechner aus einer ganzen Gruppe von Rechnern ansprechen kann. Es antwortet derjenige, der über die kürzeste Route erreichbar ist. Anycast ist eine Adressierungsart in Computernetzen, bei der man über eine Adresse einen einzelnen Rechner aus einer ganzen Gruppe von Rechnern ansprechen kann. Es antwortet derjenige, der über die kürzeste Route erreichbar ist. Anwendung: Root-Servern des DNS Anwendung: Root-Servern des DNS

19 Classless Inter-Domain Routing beschreibt ein Verfahren zur effizienteren Nutzung des bestehenden 32-Bit-IP Adressen-Raumes. Es wurde 1993 eingeführt, um die Größe von Routing- Tabellen zu reduzieren und um die verfügbaren Adressbereiche besser auszunutzen beschreibt ein Verfahren zur effizienteren Nutzung des bestehenden 32-Bit-IP Adressen-Raumes. Es wurde 1993 eingeführt, um die Größe von Routing- Tabellen zu reduzieren und um die verfügbaren Adressbereiche besser auszunutzen

20 Öffentlicher / privater Adressbereich Die Adressbereiche der Netzwerkklassen beziehen sich auf den öffentlichen Bereich. Darüber hinaus gibt es noch den privaten Bereich. Diese Adressen wurden willkürlich festgelegt und sind: Die Adressbereiche der Netzwerkklassen beziehen sich auf den öffentlichen Bereich. Darüber hinaus gibt es noch den privaten Bereich. Diese Adressen wurden willkürlich festgelegt und sind: In der Klasse A /8 In der Klasse A /8 In der Klasse B /16 In der Klasse B /16 In der Klasse C / 24 In der Klasse C / 24 Nachdem Adressen des Privaten Bereichs im öffentlichen Raum nicht eindeutig sind, ist eine Übersetzung mittels NAT/PAT erforderlich Nachdem Adressen des Privaten Bereichs im öffentlichen Raum nicht eindeutig sind, ist eine Übersetzung mittels NAT/PAT erforderlich Ein weiter Spezialadressbereich ist der des APIPA (Automatische private IP Adressierung ). Dies ist der Bereich /16. Ein weiter Spezialadressbereich ist der des APIPA (Automatische private IP Adressierung ). Dies ist der Bereich /16. Diese Bereiche werden grundsätzlich nicht geroutet Diese Bereiche werden grundsätzlich nicht geroutet

21 DNS Domain Name System verwaltet Namensraum im Internet verwaltet Namensraum im Internet Namen sind leichter als Zahlenkombinationen zu merken Namen sind leichter als Zahlenkombinationen zu merken Z.B.: Z.B.: ist ist ist ist Änderung der IP-Adresse, ohne den Domainnamen ändern zu müssen Änderung der IP-Adresse, ohne den Domainnamen ändern zu müssen verteilte Verwaltung verteilte Verwaltung hierarchische Strukturierung des Namensraums in Baumform hierarchische Strukturierung des Namensraums in Baumform Eindeutigkeit der Namen Eindeutigkeit der Namen Erweiterbarkeit Erweiterbarkeit DNS besteht aus: Domänennamensraum, Namenservern und Resolver DNS besteht aus: Domänennamensraum, Namenservern und Resolver IDNA (Internationalizing Domain Names in Applications) zur Übersetzung nicht ASCII-konformer Zeichen ( z.B.: Umlaute, andereSchriften, umcodierung mit alten Zeichen) IDNA (Internationalizing Domain Names in Applications) zur Übersetzung nicht ASCII-konformer Zeichen ( z.B.: Umlaute, andereSchriften, umcodierung mit alten Zeichen)

22 IANA Internet Assigned Numbers Authority Vergabe von IP-Netzen im Internet Die IANA delegiert die lokale Registration von IP- Adressen an RIR´s Verteilung in großen Blöcken Auch für Zuweisung von IPv6 zuständig Unterabteilung von ICANN, indirekt unter dem Einfluss des US-Wirtschaftministeriums IANA soll von ICANN abgekoppelt werden weil ICCANN versucht Einfluss über die Registrys zu nehmen

23 RIR - AfriNIC (African Network Information Centre) – zuständig für Afrika - APNIC (Asia Pacific Network Information Centre) – zuständig für die Region Asien/Pazifik - ARIN (American Registry for Internet Numbers) – Nord Amerika - LACNIC (Regional Latin-American and Caribbean IP Address Registry) – Lateinamerika und Karibik - RIPE NCC (Réseaux IP Européens Network Coordination Centre) – Europa, Mittlerer Osten, Zentralasien Seit Februar 2005 gibt es 5 Regionale Vergabestellen Die Regional Internet Registries vergeben die ihnen von der IANA zugeteilten Netze an lokale Vergabestellen. Die Vergabestelle für Deutschland wäre zum Beispiel die deNIC

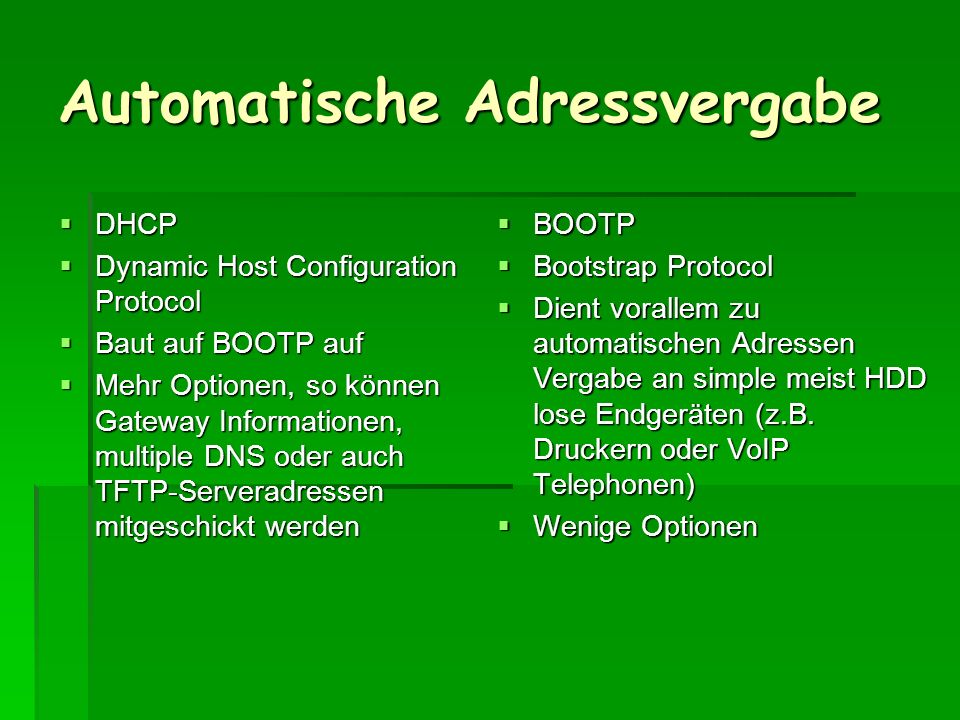

24 Automatische Adressvergabe DHCP DHCP Dynamic Host Configuration Protocol Dynamic Host Configuration Protocol Baut auf BOOTP auf Baut auf BOOTP auf Mehr Optionen, so können Gateway Informationen, multiple DNS oder auch TFTP-Serveradressen mitgeschickt werden Mehr Optionen, so können Gateway Informationen, multiple DNS oder auch TFTP-Serveradressen mitgeschickt werden BOOTP BOOTP Bootstrap Protocol Bootstrap Protocol Dient vorallem zu automatischen Adressen Vergabe an simple meist HDD lose Endgeräten (z.B. Druckern oder VoIP Telephonen) Dient vorallem zu automatischen Adressen Vergabe an simple meist HDD lose Endgeräten (z.B. Druckern oder VoIP Telephonen) Wenige Optionen Wenige Optionen

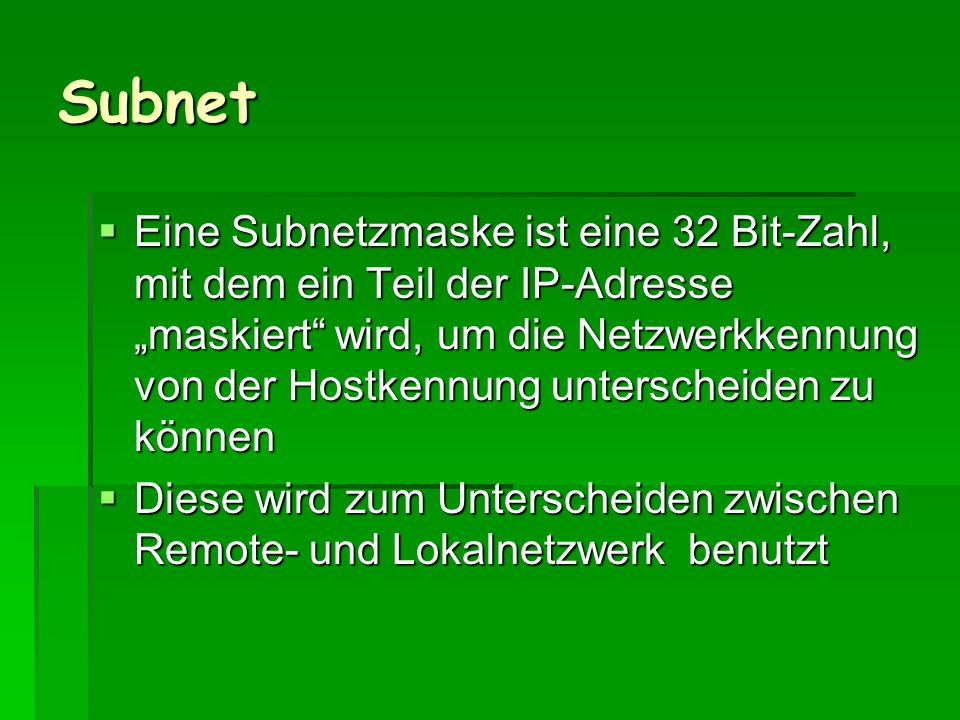

25 Subnet Eine Subnetzmaske ist eine 32 Bit-Zahl, mit dem ein Teil der IP-Adresse maskiert wird, um die Netzwerkkennung von der Hostkennung unterscheiden zu können Eine Subnetzmaske ist eine 32 Bit-Zahl, mit dem ein Teil der IP-Adresse maskiert wird, um die Netzwerkkennung von der Hostkennung unterscheiden zu können Diese wird zum Unterscheiden zwischen Remote- und Lokalnetzwerk benutzt Diese wird zum Unterscheiden zwischen Remote- und Lokalnetzwerk benutzt

26 Veranschaulichung

27 Berechnen Anzahl der Netzwerke/Hosts Grundsatz: ein Bit hat 2 Mögliche Werte. Eine IP-Adresse hat 32 Bit, daraus ergibt sich 2 hoch 32 mögliche Adressen für Host und Netzwerke Grundsatz: ein Bit hat 2 Mögliche Werte. Eine IP-Adresse hat 32 Bit, daraus ergibt sich 2 hoch 32 mögliche Adressen für Host und Netzwerke Zu Berücksichtigen gilt, dass die erste und letzte Adresse immer die Broadcastadresse ist. Formel: x=2^y-2 Zu Berücksichtigen gilt, dass die erste und letzte Adresse immer die Broadcastadresse ist. Formel: x=2^y-2 x ist die Anzahl der Netzwerke oder Hosts, je nachdem ob y die Anzahl der Netzwerk- oder Hostbits ist x ist die Anzahl der Netzwerke oder Hosts, je nachdem ob y die Anzahl der Netzwerk- oder Hostbits ist Beispiel: Netzwerkklasse A hat 8 Netzwerk- und 24 Hostbits, daraus ergeben sich 254 Netze mit Hosts Beispiel: Netzwerkklasse A hat 8 Netzwerk- und 24 Hostbits, daraus ergeben sich 254 Netze mit Hosts

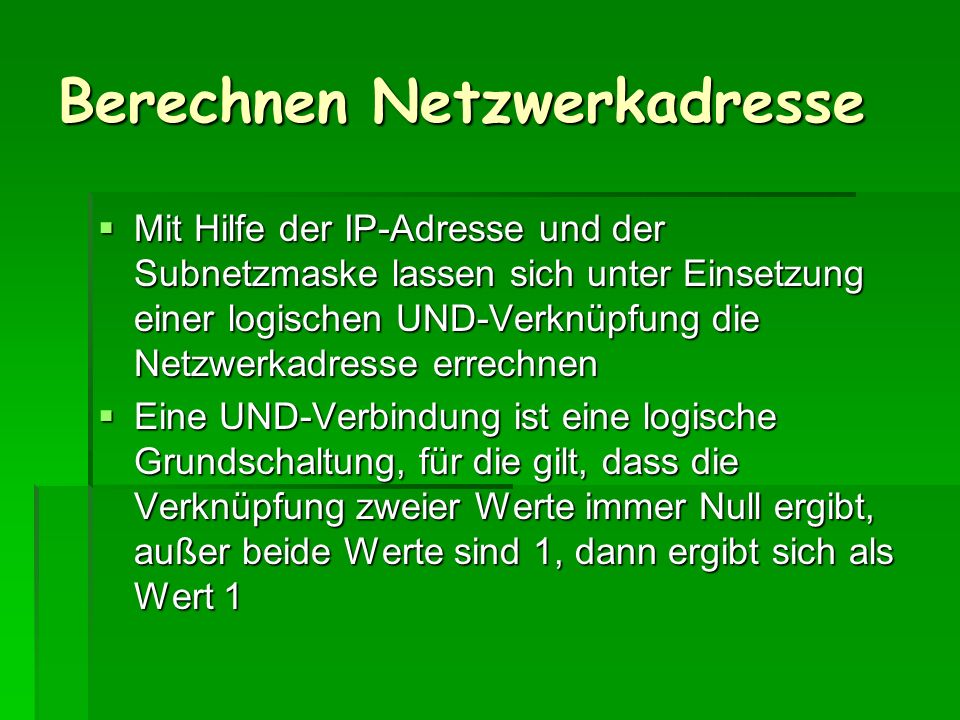

28 Berechnen Netzwerkadresse Mit Hilfe der IP-Adresse und der Subnetzmaske lassen sich unter Einsetzung einer logischen UND-Verknüpfung die Netzwerkadresse errechnen Mit Hilfe der IP-Adresse und der Subnetzmaske lassen sich unter Einsetzung einer logischen UND-Verknüpfung die Netzwerkadresse errechnen Eine UND-Verbindung ist eine logische Grundschaltung, für die gilt, dass die Verknüpfung zweier Werte immer Null ergibt, außer beide Werte sind 1, dann ergibt sich als Wert 1 Eine UND-Verbindung ist eine logische Grundschaltung, für die gilt, dass die Verknüpfung zweier Werte immer Null ergibt, außer beide Werte sind 1, dann ergibt sich als Wert 1

29 Berechnen Broadcastadresse Mit Hilfe der IP-Adresse und der negierten Subnetzmaske lassen sich unter Einsetzung einer logischen ODER-Verknüpfung die Broadcastadresse errechnen Mit Hilfe der IP-Adresse und der negierten Subnetzmaske lassen sich unter Einsetzung einer logischen ODER-Verknüpfung die Broadcastadresse errechnen Eine ODER-Verbindung ist eine logische Grundschaltung, für die gilt, dass die Verknüpfung zweier Werte immer 1 ergibt, außer beide Werte sind 0, dann ergibt sich als Wert 0 Eine ODER-Verbindung ist eine logische Grundschaltung, für die gilt, dass die Verknüpfung zweier Werte immer 1 ergibt, außer beide Werte sind 0, dann ergibt sich als Wert 0

30 Beispiel: Klasse C-Netz Gegeben ist ein C-Klasse-Netz mit dem Host BCD= ( ) BCD= ( ) Subnetzmask= ( ) Subnetzmask= ( ) Netzteil= ( ) Netzteil= ( ) Das führt zu folgender Adressverteilung: Das führt zu folgender Adressverteilung: Netzname= ( ) Netzname= ( ) Erste Adr.= ( ) Erste Adr.= ( ) Letzte Adr.= ( ) Letzte Adr.= ( ) Broadcast= ( ) Broadcast= ( ) Anzahl zu vergebende Adressen: 2^8 2 = 254 Anzahl zu vergebende Adressen: 2^8 2 = 254

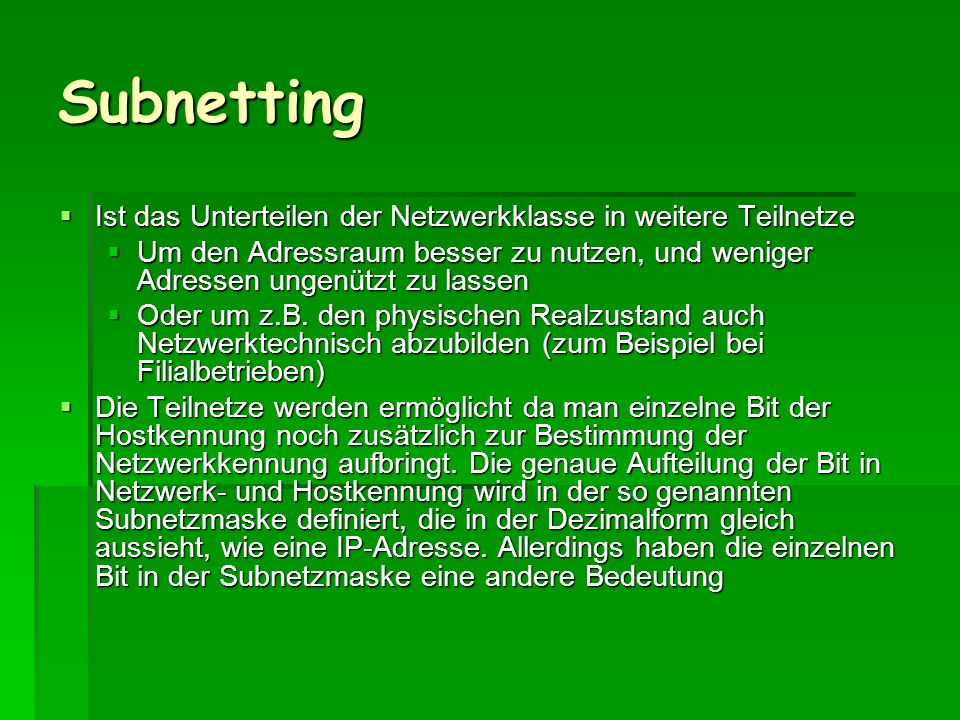

31 Subnetting Ist das Unterteilen der Netzwerkklasse in weitere Teilnetze Ist das Unterteilen der Netzwerkklasse in weitere Teilnetze Um den Adressraum besser zu nutzen, und weniger Adressen ungenützt zu lassen Um den Adressraum besser zu nutzen, und weniger Adressen ungenützt zu lassen Oder um z.B. den physischen Realzustand auch Netzwerktechnisch abzubilden (zum Beispiel bei Filialbetrieben) Oder um z.B. den physischen Realzustand auch Netzwerktechnisch abzubilden (zum Beispiel bei Filialbetrieben) Die Teilnetze werden ermöglicht da man einzelne Bit der Hostkennung noch zusätzlich zur Bestimmung der Netzwerkkennung aufbringt. Die genaue Aufteilung der Bit in Netzwerk- und Hostkennung wird in der so genannten Subnetzmaske definiert, die in der Dezimalform gleich aussieht, wie eine IP-Adresse. Allerdings haben die einzelnen Bit in der Subnetzmaske eine andere Bedeutung Die Teilnetze werden ermöglicht da man einzelne Bit der Hostkennung noch zusätzlich zur Bestimmung der Netzwerkkennung aufbringt. Die genaue Aufteilung der Bit in Netzwerk- und Hostkennung wird in der so genannten Subnetzmaske definiert, die in der Dezimalform gleich aussieht, wie eine IP-Adresse. Allerdings haben die einzelnen Bit in der Subnetzmaske eine andere Bedeutung

32 Berechnung der Subnetze anhand eines Beispiels: Gegeben sei wieder unser C-Klasse-Netz gefordert sind aber insgesamt 8 Filialen (=Subnetze). Die Standardsubnetzmaske ist ( ). Sprich die ersten drei Oktetts sind der Netzwerkteil, das 4. Oktett der Hostteil Gegeben sei wieder unser C-Klasse-Netz gefordert sind aber insgesamt 8 Filialen (=Subnetze). Die Standardsubnetzmaske ist ( ). Sprich die ersten drei Oktetts sind der Netzwerkteil, das 4. Oktett der Hostteil Um die erforderlichen Bits zu errechnen wird wieder die Formel x=2^y verwendet. Wobei y die Anzahl der Bits angibt, die zusätzlich vom Hostteil für die Subnetzmaske benötigt werden. hier: 8=2^y es werden also die ersten 3 Bit des 4. Oktetts genutzt Damit ergibt sich die Subnetzmaske: ( ) Um die erforderlichen Bits zu errechnen wird wieder die Formel x=2^y verwendet. Wobei y die Anzahl der Bits angibt, die zusätzlich vom Hostteil für die Subnetzmaske benötigt werden. hier: 8=2^y es werden also die ersten 3 Bit des 4. Oktetts genutzt Damit ergibt sich die Subnetzmaske: ( )

33 Berechnung der Subnetze anhand eines Beispiels: Es bleiben also 5 Bit pro Subnetz für die Adressierung der Host übrig: x=2^5-2 pro Subnetz können also 30 Hosts adressiert werden Es bleiben also 5 Bit pro Subnetz für die Adressierung der Host übrig: x=2^5-2 pro Subnetz können also 30 Hosts adressiert werden Um den Anfang der diversen Teilnetze zu berechnen, muss man nur die Anzahl der Hosts plus Netz- und Broadcastadresse mit der Nummer des Teilbereiches minus 1 multiplizieren. Für das 5. Teilnetz bedeutet dies (5-1)*32=128 das 5. Teilnetz beginnt bei (Netzadresse). Das Ende ist (Broadcastadresse). Für die Host stehen die Adressen bis mit der Subnetmask zur Verfügung Um den Anfang der diversen Teilnetze zu berechnen, muss man nur die Anzahl der Hosts plus Netz- und Broadcastadresse mit der Nummer des Teilbereiches minus 1 multiplizieren. Für das 5. Teilnetz bedeutet dies (5-1)*32=128 das 5. Teilnetz beginnt bei (Netzadresse). Das Ende ist (Broadcastadresse). Für die Host stehen die Adressen bis mit der Subnetmask zur Verfügung

34 Umgekehrte Berechnung Angenommen es ruft jemand bei der EDV-Abteilung einer Firma an, und dem Mitarbeiter ist das Teilnetz unbekannt, allerdings weiß er die IP-Adresse ( ) und Subnetmaske ( ) Angenommen es ruft jemand bei der EDV-Abteilung einer Firma an, und dem Mitarbeiter ist das Teilnetz unbekannt, allerdings weiß er die IP-Adresse ( ) und Subnetmaske ( ) Man muss nun bestimmen wie groß die einzelnen Teilbereiche sind: Es gibt 256 Werte für die Subnetzmaske. Uns interessiert nur das 4. Byte (224) =32 Man hat 32 Adressen pro Teilnetz Man muss nun bestimmen wie groß die einzelnen Teilbereiche sind: Es gibt 256 Werte für die Subnetzmaske. Uns interessiert nur das 4. Byte (224) =32 Man hat 32 Adressen pro Teilnetz Nun nehme ich das 4. Byte der IP-Adresse und dividiere dies durch die Anzahl der Adressen 175/32=5,47 Ergebnis 5 (der Rest interessiert nicht da es nur ganze Zahlen als Netze gibt) Aufgrund dessen das die Zählung mit dem 1. Und nicht mit dem 0. Subnetz beginnt, ist das Ergebnis noch um eins zu erhöhen 5+1=6 der Host gehört dem 6. Teilnetz an Nun nehme ich das 4. Byte der IP-Adresse und dividiere dies durch die Anzahl der Adressen 175/32=5,47 Ergebnis 5 (der Rest interessiert nicht da es nur ganze Zahlen als Netze gibt) Aufgrund dessen das die Zählung mit dem 1. Und nicht mit dem 0. Subnetz beginnt, ist das Ergebnis noch um eins zu erhöhen 5+1=6 der Host gehört dem 6. Teilnetz an

35 Supernetting Supernetting fasst durch Verkürzung der Netzmaske Netze der gleichen Klasse zu einem Netz zusammen. Mit der Netzmaske sind somit 4 nebeneinander liegende C-Klasse- Netzwerke in einem Netz adressierbar Supernetting fasst durch Verkürzung der Netzmaske Netze der gleichen Klasse zu einem Netz zusammen. Mit der Netzmaske sind somit 4 nebeneinander liegende C-Klasse- Netzwerke in einem Netz adressierbar

36 IPv6 Wurde entwickelt um den nahenden Engpaß von IP-Adressen im öffentlichen Raum vorbeugen Wurde entwickelt um den nahenden Engpaß von IP-Adressen im öffentlichen Raum vorbeugen Des weiteren war ist das Grunddesign von IPv4 veraltet Des weiteren war ist das Grunddesign von IPv4 veraltet Die wichtigsten Neuerungen: Die wichtigsten Neuerungen: Vergrößerung des Adressraums von 2 32 (entspricht ~4,3 Milliarden Adressen) bei IPv4 auf (entspricht ~340 Sextillionen Adressen) bei IPv6 Vergrößerung des Adressraums von 2 32 (entspricht ~4,3 Milliarden Adressen) bei IPv4 auf (entspricht ~340 Sextillionen Adressen) bei IPv6 Autokonfiguration von IPv6-Adressen, DHCP für IPv6, Mobile IP und vereinfachte Umnummerierung (Renumbering) Autokonfiguration von IPv6-Adressen, DHCP für IPv6, Mobile IP und vereinfachte Umnummerierung (Renumbering) Dienste wie IPSec, QoS und Multicast serienmäßig Dienste wie IPSec, QoS und Multicast serienmäßig Vereinfachung und Verbesserung der Protokollrahmen (Header). Dies ist insbesondere wichtig für Router Vereinfachung und Verbesserung der Protokollrahmen (Header). Dies ist insbesondere wichtig für Router

37 Möglichkeiten Obwohl durch dynamische Adressvergabe, CIDR und NAT der Adreßbereich von IPv4 nach wie vor ausreicht, ergeben sich durch IPv6 interessante Möglichkeiten: Obwohl durch dynamische Adressvergabe, CIDR und NAT der Adreßbereich von IPv4 nach wie vor ausreicht, ergeben sich durch IPv6 interessante Möglichkeiten: Jedem Gerät und Menschen kann eine weltweit einzigartige IP- Adresse zu geordnet werden. Diese kann zur Kommunikation, Identifikation und anderem genützt werden Jedem Gerät und Menschen kann eine weltweit einzigartige IP- Adresse zu geordnet werden. Diese kann zur Kommunikation, Identifikation und anderem genützt werden digitales Heim jedes Gerät innerhalb einer Wohnung wäre ansteuerbar egal wo ich auf der Welt bin. Man könnte zum Beispiel von unterwegs die Heizung aufdrehen, damit man in eine warme Wohnung kommt digitales Heim jedes Gerät innerhalb einer Wohnung wäre ansteuerbar egal wo ich auf der Welt bin. Man könnte zum Beispiel von unterwegs die Heizung aufdrehen, damit man in eine warme Wohnung kommt Mobile Telephon könnten eine eigene IP-Adresse bekommen, quasi eine weltweit gültige Telephonnummer Mobile Telephon könnten eine eigene IP-Adresse bekommen, quasi eine weltweit gültige Telephonnummer

38 Änderungen gegenüber IPv4 Bei der IPv6 hat man sich nicht nur um die Adresserweiterung gekümmert, sondern auch gleich eine Generalüberholung des Protokolls vorgenommen. Zählte zur Hauptaufgabe der heutigen IPv4-Routern das Prüfen von Checksummen und Fragmentieren von Daten, so ist die Arbeit für IPv6-Router sinnvoll minimiert worden. IPv6 führt keine Prüfsumme mehr im Header mit. Stattdessen wird dem übergeordneten Transport-Protokoll TCP die Aufgabe überlassen kaputte Pakete zu erkennen und neu anzufordern. Dieser Vorgang wird komplett beim Empänger bearbeitet. Zu große Datenpakete werden von IPv6-Routern nicht mehr selber fragmentiert. Ist ein Paket zu groß wird dem Absender eine Fehlermeldung geschickt. Dieser muss dann die maximale Paketlänge (MTU - Maximum Transmissin Unit) anpassen. Dieses Verfahren nennt sich Path MTU Discovery und exitstiert in ähnlicher Form auch in IPv4. Dort muss im Datenpaket das Don't- Fragment-Flag (DF) gesetzt werden. War in IPv4 dieses Verfahren optional, ist es in IPv6 zur Pflicht geworden. Kommt es zum Verlust eines Datenpaketes oder kommt es zu Fehlern bei der Fragmentierung schlägt das Path MTU Discovery fehl. In IPv4 wurde der MTU dann auf 68 Byte abgesenkt. Das führte zu einer höheren Paketanzahl und einem unwirtschaftlichen Protokoll-Overhead. IPv6 hat als kleinste einstellbare MTU 1280 Byte. Dadurch werden die Router nicht mehr unnötig belastet. Selbstverständlich können auch kleinere Pakete als 1280 Byte übertragen werden. Bei der IPv6 hat man sich nicht nur um die Adresserweiterung gekümmert, sondern auch gleich eine Generalüberholung des Protokolls vorgenommen. Zählte zur Hauptaufgabe der heutigen IPv4-Routern das Prüfen von Checksummen und Fragmentieren von Daten, so ist die Arbeit für IPv6-Router sinnvoll minimiert worden. IPv6 führt keine Prüfsumme mehr im Header mit. Stattdessen wird dem übergeordneten Transport-Protokoll TCP die Aufgabe überlassen kaputte Pakete zu erkennen und neu anzufordern. Dieser Vorgang wird komplett beim Empänger bearbeitet. Zu große Datenpakete werden von IPv6-Routern nicht mehr selber fragmentiert. Ist ein Paket zu groß wird dem Absender eine Fehlermeldung geschickt. Dieser muss dann die maximale Paketlänge (MTU - Maximum Transmissin Unit) anpassen. Dieses Verfahren nennt sich Path MTU Discovery und exitstiert in ähnlicher Form auch in IPv4. Dort muss im Datenpaket das Don't- Fragment-Flag (DF) gesetzt werden. War in IPv4 dieses Verfahren optional, ist es in IPv6 zur Pflicht geworden. Kommt es zum Verlust eines Datenpaketes oder kommt es zu Fehlern bei der Fragmentierung schlägt das Path MTU Discovery fehl. In IPv4 wurde der MTU dann auf 68 Byte abgesenkt. Das führte zu einer höheren Paketanzahl und einem unwirtschaftlichen Protokoll-Overhead. IPv6 hat als kleinste einstellbare MTU 1280 Byte. Dadurch werden die Router nicht mehr unnötig belastet. Selbstverständlich können auch kleinere Pakete als 1280 Byte übertragen werden.

39 IPv6 Header

40 Erläuterung IPv6 Header Version. 4 bits. Hier ist die Version des IP-Protokolls abgelegt, nach der das IP-Paket erstellt wurde. Version. 4 bits. Hier ist die Version des IP-Protokolls abgelegt, nach der das IP-Paket erstellt wurde. Traffic Class. 8 bits. Der Wert des Feldes definiert die Priorität des Paketes. Traffic Class. 8 bits. Der Wert des Feldes definiert die Priorität des Paketes. Flow Label. 20 bits. Das Flow Label kennzeichnet Pakete für ein viel schnelleres Routing. Das MPLS macht dieses Verfahren allerdings überflüssig. Flow Label. 20 bits. Das Flow Label kennzeichnet Pakete für ein viel schnelleres Routing. Das MPLS macht dieses Verfahren allerdings überflüssig. Payload Length. 16 bits unsigned. Hier steht die im IP-Paket transportierten Daten in Byte. Bisher mußte der Wert aus dem Feld Paketlänge abzüglich dem Feld IHL ermittelt werden. Payload Length. 16 bits unsigned. Hier steht die im IP-Paket transportierten Daten in Byte. Bisher mußte der Wert aus dem Feld Paketlänge abzüglich dem Feld IHL ermittelt werden. Next Header. 8 bits. Hier ist das übergeordnete Transportprotokoll angegeben. Bei IPv4 hieß das Feld einfach Protokoll. Next Header. 8 bits. Hier ist das übergeordnete Transportprotokoll angegeben. Bei IPv4 hieß das Feld einfach Protokoll. Hop Limit. 8 bits unsigned. Dieses Feld enthält die Anzahl der verbleibenden weiterleitenden Stationen, bevor das IP-Paket verfällt. Es entspricht dem TTL-Feld von IPv4. Jede Station, die ein IP-Paket weiterleitet, muss von diesem Wert 1 abziehen. Hop Limit. 8 bits unsigned. Dieses Feld enthält die Anzahl der verbleibenden weiterleitenden Stationen, bevor das IP-Paket verfällt. Es entspricht dem TTL-Feld von IPv4. Jede Station, die ein IP-Paket weiterleitet, muss von diesem Wert 1 abziehen. Source address. 16 bytes. An dieser Stelle steht die IP-Adresse der Station, die das Paket abgeschickt hat. Source address. 16 bytes. An dieser Stelle steht die IP-Adresse der Station, die das Paket abgeschickt hat. Destination address. 16 bytes. An dieser Stelle steht die IP-Adresse der Station, für die das Paket bestimmt ist. Destination address. 16 bytes. An dieser Stelle steht die IP-Adresse der Station, für die das Paket bestimmt ist.

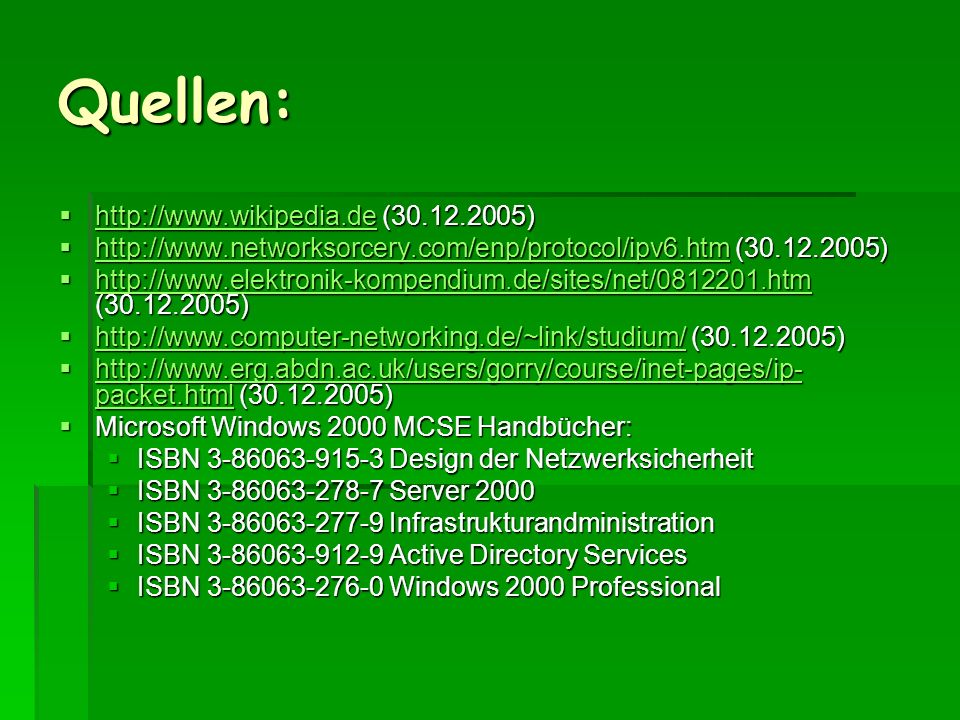

41 Quellen: ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) packet.html ( ) packet.html ( ) packet.html packet.html Microsoft Windows 2000 MCSE Handbücher: Microsoft Windows 2000 MCSE Handbücher: ISBN Design der Netzwerksicherheit ISBN Design der Netzwerksicherheit ISBN Server 2000 ISBN Server 2000 ISBN Infrastrukturandministration ISBN Infrastrukturandministration ISBN Active Directory Services ISBN Active Directory Services ISBN Windows 2000 Professional ISBN Windows 2000 Professional
