1 Das Relais – ein elektromagnetischer Schalter Unbelasteter Zustand: Steuerstromkreis Arbeitsstromkreis oben Arbeitsstromkreis unten Wenn der Schalter gedrückt wird:

2 Das Relais – ein elektromagnetischer Schalter Belasteter Zustand Teilzustand 1: Schalter ist geschlossen. Was verändert sich im Steuerstromkreis und an der Spule?

3 Das Relais – ein elektromagnetischer Schalter Belasteter Zustand Steuerstromkreis (incl. Spu- le) ist stromdurchflossen. Die Spule wird magnetisch. Teilzustand 2: Was verändert sich an den mechanischen Teilen des Relais?

4 Das Relais – ein elektromagnetischer Schalter Belasteter Zustand Der Anker (grün) wird vom Spulenkern angezogen und drückt den Mittelkontakt nach rechts. Teilzustand 3: Was verändert sich an den Arbeitsstromkreisen?

5 Das Relais – ein elektromagnetischer Schalter Belasteter Zustand Nun ist der obere Arbeits- stromkreis geschlossen. (Endzustand): Steuerstromkreis Arbeitsstromkreis oben Arbeitsstromkreis unten

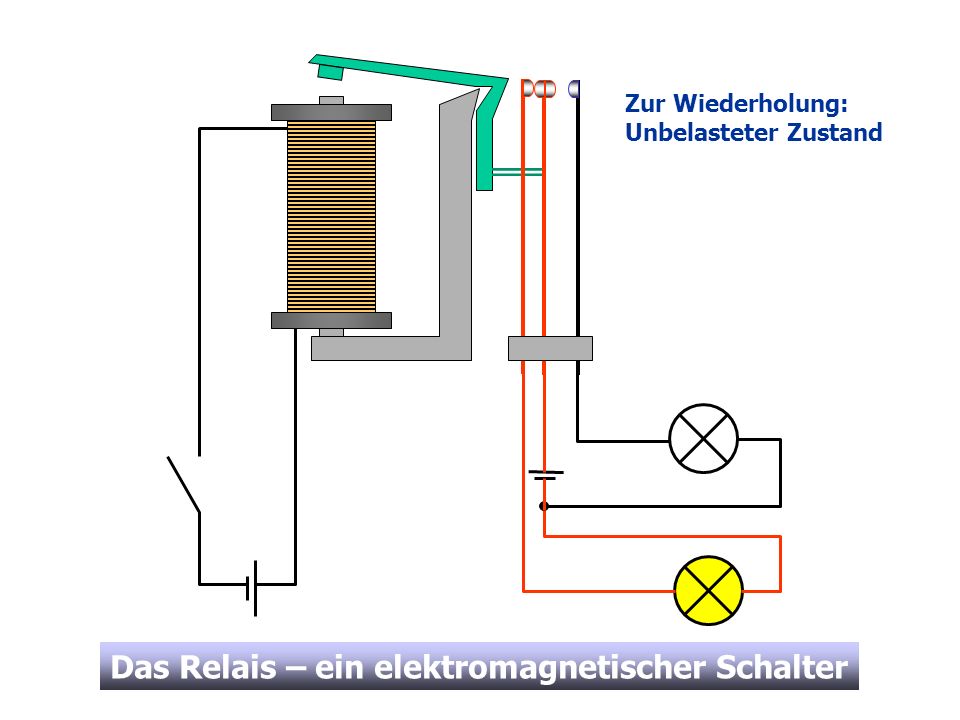

6 Das Relais – ein elektromagnetischer Schalter Zur Wiederholung: Unbelasteter Zustand

7 Das Relais – ein elektromagnetischer Schalter Zur Wiederholung: Belasteter Zustand

8 Das Relais – ein elektromagnetischer Schalter Zur Wiederholung: Unbelasteter Zustand

9 Das Relais – ein elektromagnetischer Schalter Zur Wiederholung: Belasteter Zustand

10 Das Relais – ein elektromagnetischer Schalter Zur Wiederholung: Unbelasteter Zustand

11 Das Relais – ein elektromagnetischer Schalter Zur Wiederholung: Belasteter Zustand

12 Das Relais – ein elektromagnetischer Schalter Zur Wiederholung: Unbelasteter Zustand

13 Das Relais – ein elektromagnetischer Schalter Zur Wiederholung: Belasteter Zustand

14 Das Relais – ein elektromagnetischer Schalter Zur Wiederholung: Unbelasteter Zustand

15 Das Relais – ein elektromagnetischer Schalter Zur Wiederholung: Belasteter Zustand

16 Das Relais – ein elektromagnetischer Schalter Zur Wiederholung: Unbelasteter Zustand

17 Das Relais – ein elektromagnetischer Schalter Zur Wiederholung: Belasteter Zustand
